| その他の名前 | メジャー、裁縫用テープ、テープ |
|---|---|
| 分類 | 手工具 |
| 用途 | 長さと距離の測定 |
| 関連している | ルーラー |
巻尺またはメジャーテープは、長さや距離を測定するために使用される長くて柔軟な定規です。[1]通常は、布、プラスチック、グラスファイバー、または金属の帯に線形の測定目盛りが付いたリボンで構成されています。
種類
巻尺は多くの場合、特定の用途や取引向けに設計されています。 巻尺は、使用目的に応じて、目盛りが異なり、材質が異なり、長さも異なります。
裁縫 に使われる巻尺は「裁縫テープ」と呼ばれます。もともとは柔軟な布やプラスチックで作られていましたが、現在では伸びたり裂けたりしにくいグラスファイバーが好まれる素材となっています。裁縫テープは主に、対象者のウエストラインの測定に使用されます。[2]

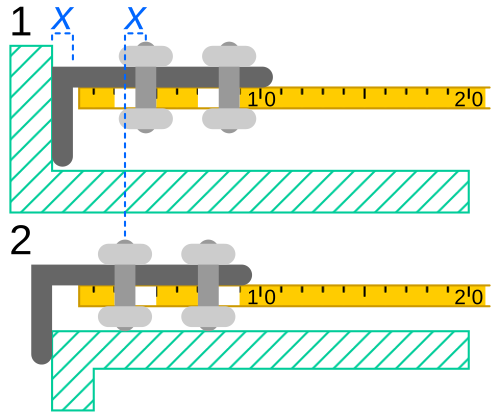

大工や建築用に設計された巻尺は、伸ばしても硬くて真っ直ぐなままである湾曲した金属リボンを使用することが多いが、コイル状に巻き取って便利に保管することもできる。このタイプの巻尺の端には、測定を容易にするためのフックが付いている。フックは楕円形の穴を通して緩いリベットで巻尺に接続されており、その厚さに等しい距離を移動できるため、内側と外側の両方の正確な測定値が得られる。[3]セルフマーキング巻尺を使用すると、ユーザーはグラファイトの先端を使用して正確なマーキングを行うことができる。
測量では長距離の測定が必要であり、より高い精度が求められます。このため、測量に使用される巻尺は、熱膨張率が低いインバー材で作られることがあります。 [4]
ケース入りメジャーテープ
ケース入りのメジャーテープには、スプリングリターン式と手動リターン式の 2 つの基本的なタイプがあります。スプリングリターン式はコンパクトで自動巻き取り式ですが、手動リターン式は長距離用に設計されており、多くの場合、手動クランクを使用して手動で巻き取る必要があります。
歴史
標準化されたメジャーテープが登場する前は、仕立て屋は目盛りのない布製のテープを使用していました。これらのテープには、特定の測定値を示す刻み目が手作業で刻まれており、仕立て屋は顧客の体型を記録することができました。[5]

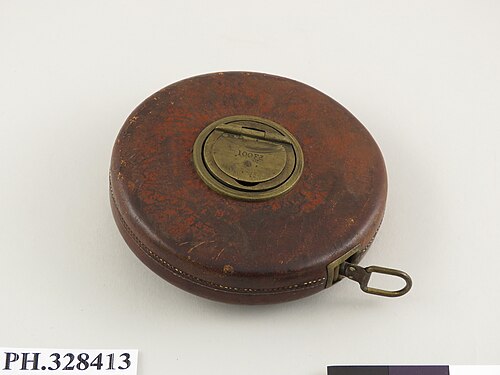

イギリスの金属加工業者、ジェームズ・チェスターマンは、1821年に世界初の伸縮式巻尺を発明したとされています。 [6]彼の設計は、コンパクトなケースに収められた、計測値が記されたバネ仕掛けの布の帯で構成されていました。チェスターマンは、以前の設計を基に、世界初のスチール製巻尺の特許を取得しました。[7]チェスターマンは、クリノリンドレスの人気が下がっていることに乗じて、ドレスに使われていた余剰の平らなワイヤーを再利用し、柔軟な巻尺を作りました。[8]
1864年12月6日、ウィリアム・H・バングスはスプリングリターン式巻尺の最初のデザインで特許を取得しました。[9] [10]バングのデザインは後に1868年7月14日にアルビン・J・フェローズによって改良されました。フェローズのデザインは、スプリングクリック機構によって巻尺を所定の位置に保持できる点でバングのデザインと異なっていました。[11]
米国で最初に特許を取得した長い巻尺は、1860年7月10日にウィリアム・H・ペインに付与され、ジョージ・M・エディ・アンド・カンパニーによって製造された。[12]このデザインには測定点がなかった。代わりに、巻尺は単一の測定単位として機能し、巻尺の全長が一定の距離を表していた。[13]巻尺の端に取り付けられた真鍮の部分が基準マーカーとして機能した。巻尺の全長に対応する長さは、ケースまたはクランク機構に表示された。[12]
1871年、ジャスタス・ローは巻尺にコスト削減技術を導入しました。[14]彼はリベットを使って小さな真鍮のワッシャーを巻尺に取り付け、インチとフィートをマークすることができました。さらに読みやすくするために、5フィート間隔で小さな真鍮のタグが取り付けられ、それぞれにその時点までの合計フィート数を示す数字が刻まれていました。[15]この技術は特許を取得していませんでしたが、ジャスタス・ローと息子たちは、19世紀後半から20世紀初頭にかけて「ロー電動リール巻尺」でこのデザインを普及させました。他の製品と競争するために、彼らはリベットとワッシャーを必要とせずに、増分と数字を巻尺に直接エッチングまたは刻印する方法に移行しました。[10]「電動」という呼び名は単なるマーケティング用語であり、電気的な機能を意味するものではないことに注意することが重要です。
1922年1月3日、ハイラム・A・ファランドは凹凸テープの特許を取得しました。[16]彼のデザインの凹面の性質により、テープは伸ばしても硬いままでした。[17]彼らの製品は後にスタンレー・ブラック・アンド・デッカーに売却されました。[18]
1947年、スウェーデンの技術者トゥーレ・アンダース・リュングベリが改良版の開発を開始し、1954年にタルメーターが発表された。このメーターは、テープの端と口の両方にマークを切るための縁があり、目盛りを読まなくても測定値（円弧を含む）を転写できる。また、内側の測定に使用できるように、後部に折り畳み式の金属製の舌があり、これも縁がある。このテープには、通常のメートル法、内側の目盛り、および特定の直径の円筒に巻く金属板を測定するために使用される直径目盛りの3つの目盛りがある。このメーターは、彼の会社TAリュングベリABによって2005年まで製造されていたが、2005年にハルタフォースに買収され、同社は現在この製品を「タルメーター」という名前で販売している。 [ 19]
1963年3月、スタンレーツールズはパワーロック巻尺シリーズを発表しました。[20]これは、成形ABSケース、親指で作動する巻尺ロック、リベット留めのエンドフックを採用した最初の製品でした。1989年までに、スタンレーは毎日20万本以上の巻尺を生産していました。[21]
最初に商品化されたデジタル巻尺は、 1995 年にStarrett 社によってDigiTape ブランドで発売されました。
デザイン
現代のすべてのスプリング巻尺の基本的な設計は、コネチカット州メリデン在住のウィリアム・H・バングス・ジュニアが1864年に取得した特許にまで遡ります。特許文によると、バングスの巻尺は以前に設計された他の巻尺の改良版でした。[22]
スプリング テープ メジャーは、1864 年に Bang が特許を取得して以来、米国で存在していましたが、町から町への通信が困難であったこととテープ メジャーの費用が高かったため、あまり普及しませんでした。1920 年代後半、大工たちは徐々に HA Farrand の設計を採用し、より一般的に使用されるようになりました。Farrand の新しい設計は、4 フィートから 6 フィートの距離までまっすぐに伸びる金属製の凹凸テープでした。この設計は、今日使用されているほとんどの最新のポケット テープ メジャーの基礎となっています。
集積回路（IC）の大量生産により、巻尺もデジタル巻尺の登場でデジタル時代に入りました。中には、複数の形式で測定値を表示するためにデジタル画面を組み込んだものもあります。このタイプの巻尺の初期の特許は1977年に公開されました。[23]
物体の距離をかなり信頼性の高い精度で測定するために レーザーや超音波技術を組み込んだ他のタイプの巻尺もあります。
巻尺には、読みやすさの点で最適な色の組み合わせであるため、黄色の背景に黒と赤の測定値が書かれていることがよくあります。[24]
アメリカ合衆国
米国で販売されているテープのほとんどは、インチとフィートに基づいています。一部のテープには、19.2 インチ (488 mm) ごとに小さな黒いダイヤモンドの形をした追加のマークがあり、梁の等間隔をマークするために使用されます(米国標準の 8 フィート (2,438 mm) の建築材料あたり5 つの梁またはトラス)。多くの米国のテープには、16 インチ (406 mm) ごとに特別なマークもあります。これは、建設におけるスタッドの米国標準間隔です。16 インチの間隔が 3 つになると、ちょうど 4 フィート (1,219 mm) になり、これは米国の市販の合板、石膏ボード、またはパーティクル ボードのシートの幅です。
米国では、メートル法と米国慣用法の二重スケールの巻尺の販売が徐々に一般的になりつつあります。たとえば、一部のウォルマートでは、米国慣用単位とメートル法の両方で入手できる Hyper Tough ブランドの巻尺を販売しています。圧倒的多数がセンチメートルとインチの両方のスケールを含む米国の定規とは異なり、巻尺は長いため、伝統的にインチとフィート＆インチの両方のスケールが付いています。したがって、メートル法のスケールを含めるには、測定機器に 3 つの測定スケールを含めるか、米国慣用法のスケールの 1 つを削除する必要があります。
住宅建設にミリメートルのみの巻尺を使用することは、米国のメートル法建築基準法の一部です。[25] [26]この基準ではセンチメートルの使用は許可されていません。ミリメートルは整数を生成し、算術誤差を減らし、そのような誤差による無駄を減らします。右に示されている米国製の巻尺は、「逆巻尺」である点で興味深いもので、巻尺を左から右に使用した場合と同じように、右から左に測定値を読み取ることができます。
興味深い事実として、1956年に測量士兼巻尺製作者であったジャスタス・ローが600フィート（183メートル）の金メッキ巻尺を作り、宣伝のためにアメリカのプロ野球選手ミッキー・マントルに贈呈した。[27]
オーストラリア
建設業界はオーストラリアで最初にメートル法への移行を完了した主要産業グループであり、1976年1月までに完了した。[28]
この点で、業界は、メートル法化のアップグレードのための小さな単位としてミリメートルを使用することを規定した標準 AS 1155-1974「建設業界で使用するメートル法単位」を早期に制定した SAA (現在のオーストラリア規格協会) に感謝した。メートル法化の「小さな」長さの単位としてミリメートル (センチメートルの代わりに) を採用するにあたり、メートル法変換委員会は、この決定がすでになされていた英国およびISOでの経験に大きく依存した。[29] [30] [循環参照]
これは正式には次のように述べられた。「建築および建設における長さの測定単位はメートル（m）とミリメートル（mm）であり、必要に応じてキロメートル（km）が使用される。これは業界のすべての分野に適用され、センチメートル（cm）は使用されない。…センチメートルはいかなる計算にも使用すべきではなく、決して書き留めるべきではない」[31]
この文脈でミリメートルを使用する理由は、メートル法はあらゆる用途に倍数または分数が存在するように設計されていたからです。小数を使用する必要はありません。建築部品や建築方法の許容差が 1 ミリメートル未満になることはめったにないため、ミリメートルはこの業界に最も適したサブ単位となりました。
このため、建築業界では主にミリメートルのみのテープを使用しています。インチとセンチメートルの両方を表示するデュアルスケールテープも販売されていますが、これらは主に安価な輸入品です（輸入を認めないと貿易制限となるため）。
イギリス
英国で販売されている巻尺には、メートル法とヤードポンド法の二重目盛りが付いているものが多くあります。上記のアメリカの巻尺と同様に、16 インチ (40.6 cm) と 19.2 インチ (48.8 cm) ごとに目盛りが付いています。
カナダ
カナダで販売されている巻尺には、メートル法とヤードポンド法の二重目盛りが付いていることがよくあります。ヤードポンド法の巻尺にはすべて 16 インチ (40.6 cm) ごとに目盛りが付いていますが、19.2 インチ (48.8 cm) ごとに目盛りが付いているわけではありません。 カナダの住宅建設は、すべてではないにしても、大部分がヤードポンド法で行われています。
正確性と標準化
巻尺の精度は、巻尺の端と巻尺に印刷された目盛りによって決まります。引き込み式巻尺の端の精度は、フックのスライド機構と厚さによって決まります。
欧州委員会（EC）は、巻尺の精度を認証するための非強制的な分類システムを標準化しており、認証された巻尺はクラスI、II、IIIの3つの精度クラスのいずれかに分類されます。[32]たとえば、特定の条件下では、長さ10mの巻尺の許容範囲は次のとおりです。
- クラス I: 長さ 10m で ±1.10mm の精度
- クラス II: 長さ 10m で ±2.30mm の精度
- クラス III: 長さ 10m で ±4.60mm の精度
巻尺が認定されている場合、巻尺の公称長さ、製造年、製造国、製造業者名などの他の記号とともに、クラスの評価が巻尺に印刷されています。[33]巻き取り式巻尺の場合、クラスIが最も正確で最も高価になる傾向がありますが、クラスIIの巻尺は最も一般的なクラスです。[34]
