壁スタッド

壁スタッドは、柱よりも小さな断面を持つ建物の壁の垂直反復フレームメンバーです。フレーム建築の基本要素です。

スタッドは、古英語、古ノルド語、中高ドイツ語、古ゲルマン語の類似語と関連のある古代語で、一般的には支柱や支持を意味します。^[1]同様の意味を持つ他の歴史的な単語には、quarter ^[1]やscantling ^[2]（1つの意味はより小さな木材を意味しますが、必ずしも同じ用途ではありません）があります。スティックは、フレーミング材（木材）と「木材の木」^[3]（木材（木材）として使用するのに適した木の幹）の両方を指す口語です。したがって、「スティックとプラットフォーム」、「スティックとフレーム」、「スティックとボックス」、または単にスティックフレーミングという名前があります。スタッドの高さは通常、天井の高さを決定します。したがって、「...これらの部屋は通常、スタッドが高く...」 ^[1]のようなことわざがあります。

スタッドは壁を形成し、垂直構造荷重を支える場合もあれば、空間を区切るだけの仕切り壁のように荷重を支えない場合もあります。スタッドは窓、ドア、内装仕上げ、外装のシースまたはサイディング、断熱材、設備を所定の位置に保持し、建物の形状を整えるのに役立ちます。スタッドは敷居プレートから壁プレートまで伸びています。現代の建築では、スタッドはファスナーを使用するなどの方法でプレートに固定され、強風や地震によって建物が基礎から持ち上がるのを防いでいます。

スタッドは通常細いので、ポスト・アンド・ビーム・フレーミングよりも多くのスタッドが必要になります。スタッドが長い場合もあります。バルーン・フレーミングでは、スタッドが 2 階分伸び、梁を支えるレジャーダーを支えます。バルーン・フレーミングは、壁の空洞が開いていると、地下室から屋根裏など、火が急速に燃え広がる可能性があるため、多くの管轄区域で新築工事では火災安全上の理由で違法となっています。一方、プラットフォーム・フレーミングのプレートとプラットフォームは、壁の内側で受動的な防火機能を果たすため、火災安全当局によってはるかに安全であるとみなされています。スティック建築技術は薄くて軽いため、切断や持ち運びが簡単で、木造フレーミングよりも高速です。

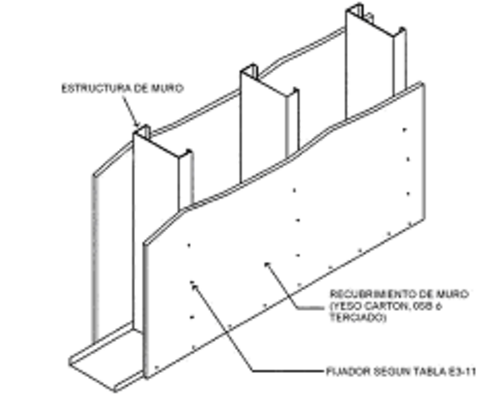

米国とカナダでは、スタッドは伝統的に木材で作られ、通常は 2×4 または 2×6 と呼ばれています。ただし、これらの歴史的な寸法は縮小されましたが、依然として「ツー バイ フォー」および「ツー バイ シックス」という名前が付けられています。今日の「ツー バイ フォー」の一般的な寸法は、研磨前の 1.5 x 3.5 インチ (38 mm x 89 mm) の寸法の木材で、通常は互いの中心から 16 インチ (406 mm) 離して配置されますが、12 インチ (305 mm) または 24 インチ (610 mm) 離して配置されることもあります。木材は使用時に乾燥している必要があります。そうでないと、乾燥するとスタッドが縮んだりねじれたりして問題が発生する可能性があります。スチールスタッドは、特に非耐力壁用の不燃性の代替品として人気が高まっており、一部のファイアウォールでは必須となっています。

ニュージーランドでは、壁柱に必要な木材のサイズと間隔は、耐力壁についてはNZS 3604木造建築物の表8.2、非耐力壁については表8.4に従って決定されます。^[4]

スタッドは、木製または金属製のフレームの壁の垂直部材です。スタッドは、カバーシート材の寸法に合わせて均等間隔で配置され、通常、中心間の間隔は 600 mm (24 インチ) です。

スタッドは窓やドアの開口部の周囲を囲むために使用され、次のようなさまざまな名前が付けられています。

• キングスタッド− 窓やドアの左または右にある、底板から上板まで連続したスタッド
• クイーン スタッド- 垂直でも水平でもない角度で繰り返し使用されるスタッド。
• トリマーまたはジャック− 窓やドアの左または右のスタッドで、底板からまぐさまたはヘッダーの下側まで伸びています。
• クリップルスタッド- フレーム開口部の上または下に位置し、壁の高さ全体に渡っていないスタッド
• 柱または柱− 並んで釘付けされた一群のスタッドの 2 倍またはその他の整数倍。壁の柱は、広い窓や引き戸などの近くの長いスパンなどの点荷重で使用されます。
• 枕木または釘打機- 取り付けポイントを提供するために他のフレーム メンバーに平らに置かれたスタッド。
• 敷居- 窓枠の土台または壁の土台を形成するスタッドサイズの部材。
• マッドシル- 壁の土台となるスタッドサイズの部材で、虫や腐食を防ぐ処理が施されています。
• トップ プレートまたはダブル トップ プレート- 壁の上部を形成するスタッド サイズの部材。他の部材が壁の上部を支えたり支えたりする必要がある場合は、オフセット ラップを使用する部材とともにダブル トップ プレートが使用され、トップ プレートが連続した支持面を提供します。

イングランドのリンカンシャーとスコットランドの一部で主に使われる建築技術で、その名前の一部はスタッドに由来しています。マッド・アンド・スタッド（スタッド・アンド・マッド）です。この建築方法では、フレームワークにスタッドを使用し、その後、建築材料のコブに似た泥で完全に覆います。^[5]別の伝統的な建築方法は、スタッド・アンド・プラスターと呼ばれ、石膏壁がスタッド上のラスによって保持されます。スタッドは、クローズ・スタッディングと呼ばれる種類の木造フレームの名前の由来でもあります。

アメリカ西海岸木材検査局（WCLIB）の等級付け規則^[6]によると、スタッドの等級はSTUDのみである。スタッドは垂直方向の用途に合わせて等級付けされ、その応力要件と許容される外観上の欠陥はその用途を反映している。スタッドは等級付け中により高い基準が適用される#2等級に最も似ている。両者の最大の違いは、節の頻度、位置、大きさ、および全体的に許容される節である。
