ロキ（ロケット）

ロキは、正式には76mm HEAA ロケット T220と呼ばれ、ドイツのタイフンをベースとしたアメリカの無誘導対空ロケットです。タイフンと同様に、ロキも本来の役割で使われることはありませんでしたが、後に観測ロケットとして広く使用されるようになりました。この役割で非常に成功したため、最終的なスーパーロキを含む、基本的なロキのレイアウトに基づいていくつかの高度なバージョンが開発されました。

発達

1942 年の対空開発計画の一環として、ドイツ空軍はいくつかの誘導ミサイルプロジェクトの開発を開始しました。しかし、これらのミサイルは 1943/44 年までに開発が間に合わないのではないかという懸念がありました。このギャップを埋めるために、クラウスショイフェレンは、爆撃機の飛行経路に直接大量に発射される単純な無誘導ロケットの開発を提案しました。その結果生まれたのが、タイフンです。

タイフンは燃焼室に圧力で供給されるハイパーゴリック混合物によって駆動されていた。圧力は燃料タンクに発射された小さなコルダイト弾によって供給され、その過程で一対の薄いダイヤフラムが破裂して燃料と酸化剤が燃焼室に流れ込む。ドイツ軍はエンジンを確実に作動させることができず、ロケットは実戦配備されることはなかった。

米軍は1946年にタイフンを研究し、当時陸軍に勤務していたドイツ人技術者たちは、このコンセプトにはさらなる開発の価値があると確信していた。^[1]自国の誘導ミサイル計画の開発期間について同様の懸念が浮上したため、タイフンは再検討され、 1948年にベンディックスで開発プログラムが開始された。大きな変更点の1つは、弾頭部分をダーツのような形に置き換えたことで、エンジンが燃え尽きるとロケット本体から切り離され、機体の抗力を受けずに飛行を続け、より高い高度に到達できるようになった。

ベンディックスも、先達のドイツ人と同様に、エンジンに大きな問題を抱えており、最終的にはジェット推進研究所(JPL)の新しいエラストマー燃料をベースにした固体燃料エンジンの開発を1951年3月から開始することを決定した。固体燃料のロキの初飛行は1951年6月22日に行われた。^[2]新しいエンジンは成功し、液体エンジンは1952年2月に放棄された。

1954年6月25日、レッドストーン兵器廠でヴェルナー・フォン・ブラウン、フレデリック・C・デュラント、アレクサンダー・サティン、デイビッド・ヤング、フレッド・L・ホイップル、S・フレッド・シンガー、ジョージ・W・フーバー司令官による最初の会議が行われ、第2段としてロキクラスターを搭載したレッドストーンロケットは、大規模な新開発なしに衛星を200マイル（320 km）の軌道に打ち上げることができるという合意に達した。^[3]

JPLは最終的に、テストプログラム中にホワイトサンズに3,544発のロキを発射した。これらのテストでは、1発のロケットの発射がその後のロケットの飛行経路に影響を与え、散布が大きくなりすぎて有効な兵器にならないことが実証された。 ^[4]この問題は徹底的に研究されたが、明らかな解決策はないようだった。陸軍は最終的に1955年9月にロキを諦め、最近実用化に至ったナイキ・アジャックスミサイルと、まもなく利用可能になると予想されていたMIM-23ホークを採用した。 ^[5]

ロキの仕様

ペイロード: 3.2 kg (7.1 lb) (ダーツ)
寸法:
ブースター：長さ2.63m×直径76mm

ダーツ：長さ1.02m×直径35mm
重さ：
ブースター: 13 kg

ダーツ: 3.2 kg
最大高度: 55 km
最高速度 6,275 km/h

観測ロケット

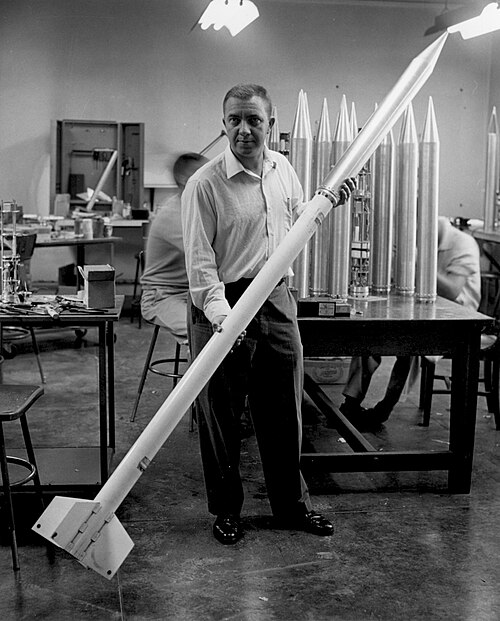

1955年、アメリカ海軍は既に完成していたロキの多くを採用し、爆発性弾頭をチャフディスペンサーに交換した。これらのWASPロケットは船から真上に向けて発射され、遠地点でチャフが放出され、上空の風を正確に測定するためにレーダーで追跡された。USAFもロキをこの用途に使用し、XRM - 82という名前を与えた。ONRもロキをロックーンの打ち上げに使用し、発射前にヘリウム気球でロキを高高度まで打ち上げた。

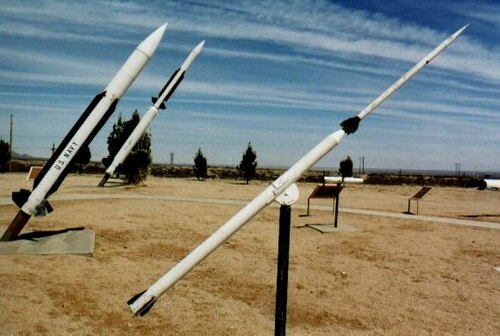

民間市場にも多くのロキが販売され、気象観測用として非常に人気を博し、ロキ・ダートと呼ばれました。この役割のニーズにさらに応えるため、1957年に直径が大きく燃料消費量が50%多いモーターが開発され、ロキ IIが誕生しました。オリジナルは遡及的にロキ Iになりました。他の企業も追加バージョンを開発し、最高高度100,000フィートのクーパー・デベロップメント/マルカート・ ロックゾンデ 100や、高度200,000フィートに到達可能な ロックゾンデ 200などが開発されました。

HASP（高高度探知弾）として知られる派生型は、 5インチ砲身から直接発射された。発射中にHASPを安定させるために、ダーツの小さなフィンには「ボアライダー」が取り付けられ、これがライフル銃身に沿ってロケットを誘導し、回転も与えた。ダーツが砲身から出るとすぐにボアライダーは自由になった。^[6]

SDC

1963年、スペースデータコーポレーション( SDC ) が設立され、さまざまな防衛機関に小型の探査ロケットを供給しました。同社は気象ロケットを使用し、チャフディスペンサーの代わりに Loki 用の機器搭載装置を作成しました。機器搭載装置には、少なくとも PWN-10、^[7] PWN-11、^[8] PWN-12 ^[9]の 3 つのバリエーションがありました。機器は主に温度を収集するサーミスターで構成され、1680 MHz 気象バンドで動作する小型無線を介して放送されました。高度は、探査機の「スタールート」、つまり四角いマイラーパラシュートとレーダー反射器からレーダーを反射するか、PWN-10 の測距トランスポンダーを使用して地上から追跡されました。SDC バージョンは、「巡航」中の安定性を向上させるために元の Loki よりわずかに重く、最大高度が約 10,000 フィート (3,000 m) 低下しました。ロキ・データゾンデの生産は1966年に始まり、1985年に生産が終了するまでに20,000台以上が製造されました。

空軍はレーダー追跡を必要としないバージョンを要求し、SDC はペイロードにトランスポンダーを配置することで対応しました。これによりペイロードの重量が増加し、スターテを拡大する必要があり、打ち上げ重量がさらに増加しました。必要な高度に到達するために、SDC ははるかに大きなブースターを開発しました。これにより全体の重量も増加し、安定性がさらに向上しました。その結果、スーパーロキは1968 年に初飛行し、それ以来 9,000 台が納入されました。^[要出典]

空軍の気象学者とNASAの観測科学者は、 1970年代初頭にROBINSphereペイロードのより高い遠地点を希望しました。1972年にスペースデータは4の開発を完了しました。+直径1 ⁄ 2インチ (110 mm) のViper IIIA固体燃料ロケットモーター。このモーターは Super Loki の設計をほぼそのまま踏襲し、ROBINSphere に約 120 km の遠地点を提供しました。この高い遠地点により、Super Loki でブーストされた ROBINSphere では得られなかった、高度 110～95 km の領域での風と大気の垂直プロファイルを測定できるようになりました。ROBINSphere は、重量が校正された直径 1 メートルの膨張式レーダー反射気球で、重量は約 150 グラムです。重量は 0.5 グラム以内で測定されます。^[10]

1993 年に設計変更が行われ、エラストマー固体推進剤がより一般的に入手可能なポリマーであるHTPB (ヒドロキシル末端ポリブタジエン) に変更されました。この推進剤の設計変更は、スーパーロキとバイパー IIIA の両方で行われました。^{[引用が必要]}

オービタル・サイエンシズ・コーポレーションは1990 年に SDC を買収しました。スーパー・ロキとヴァイパー IIIA ロケットによる気象観測ペイロードの生産は、2001 年に生産ラインが廃止されるまで続きました。^{[引用が必要]}
