 PCエンジンSuperGrafxシステム | |
| メーカー | NECホームエレクトロニクス |
|---|---|
| タイプ | ビデオゲーム機 |
| 世代 | 第4世代 |
| 発売日 |
|
| メディア | HuCard、CD-ROM² |
| CPU | ハドソンソフト HuC6280A @ 1.79 または 7.16 MHz |
| メモリ | 32KB + 128KB |
| 画面 | 512 色; 282 x 242、377 x 242、565 x 242 |
| グラフィックス | 2x HuC6270A VDC、HuC6202 VPC、HuC6260 VCE |
| 音 | HuC6280A ; 6 つの PSG チャンネル、5 ビット深度; 6.99 kHz のサンプル レート |
| ベストセラーゲーム | 大魔界村[要出典] |
| 前任者 | PCエンジン（本体） |
| 後継 | PCエンジン Duo（アップデートシステム） |
PCエンジンスーパーグラフィックス（PCエンジンスーパーグラフィックス、Pī Shī Enjin SūpāGurafikkusu）は、単にSuperGrafxとも呼ばれ、NECホームエレクトロニクスが製造し、1989年に日本で発売された第4世代の 家庭用ビデオゲーム機です。2年前に発売されたPCエンジンの後継機です。生産段階ではPCエンジン2として知られていましたが、[2]前身よりもグラフィックスとオーディオ機能が向上した、真の16ビットホームコンソールであるとされていました。
このゲーム機は急いで市場に投入され、当初の予定発売日である1990年の数ヶ月前に、ハードウェアのアップデートが控えめに行われただけでした。ゲーム機のハードウェアアップデートを活用した市販ゲームはわずか6本で、[3] SuperGrafxは商業的には失敗に終わり、合計でわずか75,000台しか売れませんでした。このゲーム機が備えていたハードウェアの進歩は、 DuoやLaserActiveのLD-ROM² PACなど、後のPCエンジンモデルには引き継がれませんでした。
ハードウェア
PC エンジンと比較すると、SuperGrafx はメインCPU用の作業用RAM が 4 倍になっています。主なアップグレードは、専用のビデオ RAM を備えた追加のビデオ チップと、両方のビデオ チップの出力をさまざまな方法で組み合わせることができる優先コントローラ チップです。これにより、SuperGrafx では、オリジナルの PC エンジンの 2 倍の画面上のスプライトがサポートされ、PC エンジンの単一レイヤーではなく、独立してスクロールする 2 つの背景レイヤーがサポートされます。
SuperGrafx は新しいプラットフォームとしてではなく、PC Engine のアップグレード モデルとして製造および販売されたため、独自の HuCard に加えて、標準の PC Engine HuCardとの下位互換性がありました。ただし、SuperGrafx 専用の HuCard は標準の HuCard に比べて高価で、小売価格が110ドルに近づく場合もありました。
SuperGrafx は、CD-ROM² システム アドオン (ROM² アダプタ経由) および Super CD-ROM² アドオンとも互換性があります。SuperGrafx の追加機能を活用した CD-ROM² 形式のゲームは制作されていません。
技術仕様
CPU
CPU は 8 ビットのHuC6280Aで、65SC02 を改造したもので、1.79 または 7.16 MHz で動作します (ソフトウェアで切り替え可能)。機能には、統合バンク切り替えハードウェア (6502 互換の 16 ビット アドレス バスから 21 ビットの外部アドレス バスを駆動)、統合汎用 I/O ポート、タイマー、ブロック転送命令、および HuC6270A VDCと通信するための専用移動命令が含まれます。
メモリ
32KBのワークRAMと128KB（ HuC6270A VDCあたり64KB ）のビデオRAMがありました。[4]
ディスプレイサブシステム
ディスプレイ サブシステムは、2 つの 16 ビットHuC6270Aビデオ ディスプレイ コントローラ (VDC)、1 つの HuC6202 ビデオ プライオリティ コントローラ、および 1 つの HuC6260 ビデオ カラー エンコーダ (VCE) で構成されていました。HuC6270A は、TMS99xx VDP ファミリと同様のポートベースの I/O を備えていました。
X（水平）解像度は可変で、最大565ピクセル（282、377、565ピクセルにプログラム可能、または5.37MHz、7.159MHz、10.76MHzピクセルのドットクロックとしてプログラム可能）でした。[5]当時のCRTテレビのオーバースキャン制限 を考慮すると、水平解像度はシステムが実際に実行できるものよりも少し低いものに現実的に制限されていました。その結果、ほとんどのゲーム開発者は、3つのモードのそれぞれでゲームの表示幅を256、336、または512ピクセルに制限しました。[6] Y（垂直）解像度も可変で、最大242（1スキャンラインの増分でプログラム可能）でした。
カラーの深度は9 ビットで、512 色を使用でき、画面には最大 512 色 ( 2 つの VDC それぞれから241 色の背景色と 240 色のスプライト色) を表示できます。合計 32 のパレットがあり、背景タイル用に 16 色、スプライト用に 16 色あります。各スプライト パレットには 15 色を定義でき、1 つの透明色インデックスがあります。各背景タイル パレットには 15 色を定義でき、さらにすべての背景タイル パレットで共有される色のカラー インデックスが 1 つあります。
128 個のスプライトを同時に表示可能で、サイズは 16×16、16×32、16×64、32×16、32×32、32×64 です。各スプライトは、16 個のスプライト パレットの 1 つを使用して、最大 15 個の固有色を使用できます (1 色は透明色として予約する必要があります)。デュアル HuC6270A VDC は、2 つのスプライト レイヤー (各 1 つ) を表示できます。スプライトは、背景タイルの前または後ろに配置できます。各レイヤーは、16 個のスプライトまたはスキャンラインあたり 256 個のスプライト ピクセルを表示できるため、スキャンラインあたりの合計スプライト制限は 32 個のスプライトまたは 512 個のスプライト ピクセルになります。
タイルは 8x8 で、各背景タイルは 16 個の利用可能な背景パレットの 1 つを介して最大 16 個の固有の色を使用できます。各背景パレットの最初の色エントリは、すべての背景パレットで同じである必要があります。
オーディオ容量
6 つのウェーブテーブル合成オーディオ チャンネルは、 HuC6280A CPUを通じてプログラム可能です。各チャンネルの周波数は、5 ビットのビット深度で 32 サンプルの単一サイクル (D/A モードではない場合) に対して 111.87 kHzでした。また、各チャンネルには、サンプル データ用に 20 バイト (32×5 ビット) の RAM が割り当てられました。波形はプログラム可能なので、作曲者は標準的な波形 (方形波、正弦波、のこぎり波、三角波など) の選択に限定されませんでした。ただし、標準波形や、25% パルス波などの準標準形式もかなり頻繁に使用されました。最初の 2 つのオーディオ チャンネル (1 と 2) は、チャンネル #2 を使用してチャンネル #1 を変調する場合にLFOを使用できました。
オプションのソフトウェアで Direct D/A を有効にすると、サンプリングされたサウンドを 6 つの PSG オーディオ チャネルのいずれかにストリームできます。チャネルが D/A モードの場合、周波数は CPU がポートにバイトをストリームできる速度と同じになりますが、実際には、最小のループ設定 (1023 CPU サイクル) で TIMER 割り込みを使用する場合は 6.99 kHz、スキャンライン割り込みを使用する場合は 15.7 kHz に制限されます。DDA モードで 2 つのチャネルを組み合わせて、8 ビット、9 ビット、または 10 ビットのサンプルを再生する方法があります。CD -ROM周辺機器を追加すると、PC エンジンの既存のサウンド機能にCD-DAサウンドと 1 つのADPCMチャネルが追加されます。
ソフトウェアメディア
SuperGrafx は、自身のゲームに加えて、すべての標準 PC Engine HuCard形式のゲームと下位互換性があります。SuperGrafx HuCard のラベルは、標準 HuCard に対して上下逆になっています。標準 HuCard は SuperGrafx では上下逆になりますが、SuperGrafx では正しい向きで読み取れます。SuperGrafx は CD-ROM² および Super CD-ROM² システム アドオンとも互換性があり、必要なシステム カードを使用して、任意の CD-ROM² 形式のゲームをプレイできます。SuperGrafx 専用の CD-ROM² タイトルは作成されていません。
周辺機器

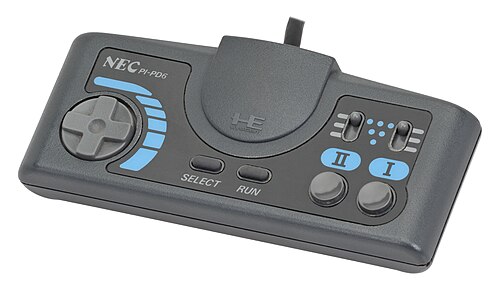

SuperGrafx は、TurboPad や Multitap などのすべての標準 PC Engine 入力デバイスと互換性があります。
ROM²アダプタ（RAU-30）は、1990年4月20日に日本で発売されたアダプタで[7]、SuperGrafxユニットをCD-ROM²システムインターフェースユニットに接続できるようにします。これは、後のSuper CD-ROM²システムアドオンでは必要ありませんでした。
パワーコンソール（PI-PD7）[8]は、未発売のコックピットサイズのコントローラで、SuperGrafx本体の前面にある拡張ポートに接続して使用します。この周辺機器は、8方向ジョイスティック、4つのアクションボタン、 2つのトリガー（各ハンドルに1つずつ）付きのフライトヨーク、スロットルレバー、ジョグダイヤル、3つのモードスイッチ、LCDパネル、LEDインジケーター、4つの追加コントローラポート、テンキーなど、多数のコントロールオプションを追加する予定でした。パワーコンソールは1990年春に希望小売価格59,800円で発売される予定でしたが、製造コストの高さとSuperGrafx本体の売れ行きの悪さから発売されることはありませんでした。[9] [10]
ソフトウェア
SuperGrafx 専用の HuCard は 5 枚のみ製造されました。
これら5つのゲームに加えて、NECアベニューは、 SuperGrafxコンソールでプレイすると若干の機能強化が提供される標準PCエンジンHuCardとしてダライアスプラスもリリースしました。そのため、PC-SGマークが付いた唯一の市販HuCardゲームでした。 [11]ダライアスプラスの特別バージョンであるダライアスアルファも、懸賞品としてリリースされ、1990年9月21日から11月16日まで毎週配布された800部限定でした。[12]
PCエンジンスーパーグラフィックス向けに発表されたゲームの多くはキャンセルされたか、他のフォーマットに転用された。注目すべき例としては、PCエンジン版ストライダー飛龍がある。これは当初スーパーグラフィックスタイトルとして発表されたが、最終的にはアーケードCD-ROM²ディスクとしてリリースされた。[13]
