謄写版

謄写版印刷機（ミメオと略されることが多い、ステンシル複写機やステンシル印刷機と呼ばれることもある）は、ステンシルを通してインクを紙に押し付けることによって機能する低コストの複写機でした。 ^{[1]このプロセスは}謄写印刷と呼ばれ、このプロセスによって作成されたコピーは謄写版印刷と呼ばれました。

謄写版印刷は、スピリット複写機やヘクトグラフとともに、事務作業、教室の教材、教会の会報など、少量の文書を印刷するための一般的な技術でした。さらに少量、最大 5 部程度の場合、タイピストはカーボン紙を使用していました。初期のファンジンは、機械と消耗品が広く入手可能で安価だったため、謄写版印刷で印刷されていました。1960 年代後半から 1970 年代にかけて、謄写版印刷、スピリット複写機、ヘクトグラフは徐々に コピー機に取って代わられました。

ステンシルの使用は古代の芸術ですが、化学、紙、印刷機のおかげで、19 世紀後半に技術が急速に進歩しました。

パピログラフによる複製法の説明はデイヴィッド・オーウェンによって出版された。^[2]

合成染料の発明によって最も恩恵を受けたのは、ステンシル複写と呼ばれる文書複製技術でした。その最も初期の形態は、1874 年にロンドンで法律を学んでいたイタリア人の若者、エウジェニオ デ ズッカートによって発明され、彼は自分の装置をパピログラフと呼びました。ズッカートのシステムでは、ワニスを塗った紙に腐食性インクで書き込みます。インクはワニスと紙の繊維を侵食し、書き込みがあった場所に穴を残します。このシート (ステンシルになった) を白紙の上に置き、インクを転がすと穴からインクが染み出し、2 枚目のシートに複製が作成されます。

この方法は商業化され^{[3] [4]}、ズッカートは1895年にタイプライターでステンシルを作成する特許を申請した^{[5] 。}

トーマス・エジソンは、 1876年8月8日にオートグラフィック印刷に関する米国特許180,857を取得した。^[6] この特許は、ステンシルの作成に使用される電気ペンと、平板複写機を対象としていた。1880年にエジソンは、さらに米国特許224,665「印刷用オートグラフィックステンシルの作成方法」を取得した。これは、ファイルプレートを使用したステンシルの作成を対象としていた。ファイルプレートとは、溝の付いた金属板の上にステンシルを置き、鈍い金属スタイラスで書き込むとステンシルに穴を開けるものである。^[7]

謄写版印刷機という言葉は、アルバート・ブレイク・ディック^[8]が1887年にエジソンの特許をライセンスしたときに初めて使用されました^[9]。

Dick は、米国特許庁でmimeograph という用語の商標登録番号 0356815 を取得しました。これは現在^{[時点? ]}では無効エントリとしてリストされていますが、名前の所有者は シカゴのAB Dick Companyであると示されています。

時が経つにつれ、この用語は一般的な用語となり、現在では一般的な商標の一例となっています。^[10] ( Roneograph、別名Roneo machine は謄写版印刷機に使用される別の商標であり、その名前はRotary Neostyleの短縮形です。)

1891 年、デイヴィッド・ゲステトナーは自動サイクロスタイルの特許を取得しました。これは、インクローラーの下を往復するフラットベッドを備えた最初の回転式印刷機の 1 つでした。この発明により、一度に 1 枚ずつ印刷するのではなく、ローラーでページを印刷して移動させるため、より自動化され、より高速な複製が可能になりました。

1900 年までに、2 種類の主な謄写版が使用されるようになりました。シングル ドラム マシンとデュアル ドラム マシンです。シングル ドラム マシンでは、ステンシルへのインク転写に 1 つのドラムを使用し、デュアル ドラム マシンでは、ステンシルへのインク転写に 2 つのドラムとシルク スクリーンを使用しました。シングル ドラム (例: Roneo) マシンは、ドラムを交換することで簡単に多色印刷に使用できます。ドラムにはそれぞれ異なる色のインクが入っていました。これはマストヘッドのスポット カラーでした。色を混ぜることはできません。

謄写版印刷が普及したのは、従来の印刷よりもはるかに安価だったためです。植字も熟練した労働も必要ありませんでした。タイプライターと必要な設備を持つ個人が独自の印刷工場となり、印刷物の流通量を増やすことができました。

•
  1889 年のエジソン謄写版の広告
•
  木製エジソン謄写版 サイズ 12 インチ
•

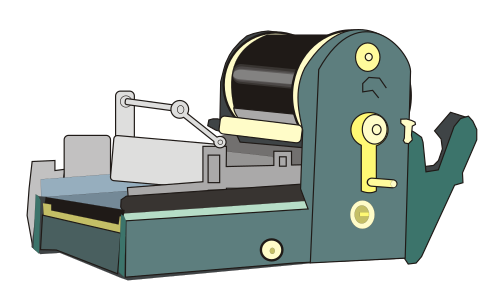

  1918 年の謄写版印刷機のイラスト
•
  ジャクソン＆オサリバンの「ザ・ナショナル」複製機。第二次世界大戦中にクイーンズランド州ブリスベンで製造されました。
•

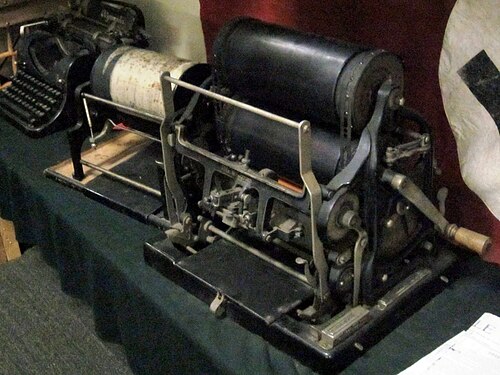

  第二次世界大戦中にベルギーのレジスタンスが地下新聞やパンフレットを作成するために使用した謄写版印刷機

イメージ転写媒体は、もともとワックスを塗った 桑の紙で作られたステンシルでした。後に、これは浸漬コーティングされた長繊維紙となり、コーティングは可塑化されたニトロセルロースです。この柔軟なワックスまたはコーティングされたシートは、硬いカード用紙で裏打ちされ、2 枚のシートは上部で綴じられています。

準備ができたら、ステンシルは回転印刷機のインクが入ったドラムに巻き付けられます。回転ドラムと圧力ローラーの間に白紙が挟まれると、インクがステンシルの穴から紙に押し出されます。初期のフラットベッド印刷機では、一種のスクイージーが使用されていました。

インクはもともとラノリンベース^[11]でしたが、後に水中油型エマルジョンになりました。このエマルジョンには、独特の濃厚な香りを与えるターキーレッドオイル（硫酸化ヒマシ油）がよく使用されます。

ステンシルを作成するには、通常のタイプライターをステンシル設定で使用します。オペレーターは、ステンシル アセンブリを紙のようにタイプライターに挿入し、タイプライターのスイッチを使用してステンシル モードにします。このモードでは、タイプ エレメントと紙の間のリボンを持ち上げるメカニズムの部分が無効になり、むき出しの鋭いタイプ エレメントがステンシルに直接当たります。タイプ エレメントの衝撃によりコーティングが除去され、ティッシュ ペーパーが油性インクを透過できるようになります。これを「ステンシルのカット」と呼びます。[ ^12]

ステンシルには、テクスチャ加工されたプラスチック製の裏板に文字やイラスト、その他の芸術的な特徴を手作業で描くために、さまざまな特殊なスタイラスが使用されました。 ^[13]

誤字は、特別に調合された修正液で消し、乾いたら再度タイプすることで修正された。（オブリタリンとはオーストラリアとイギリスで人気の修正液のブランドである。）^[14]

ステンシルは、初期のコピー機で使用されていたものと同様の赤外線方式の熱処理でも作られました。一般的な機械はサーモファックスでした。^[15]

電気ステンシル機と呼ばれる別の装置は、タイプされた原稿や印刷された原稿から謄写版ステンシルを作成するために時々使用されました。この装置は、可動式光学ヘッドで回転ドラム上の原稿をスキャンし、光学ヘッドがインクを検出した場所で電気火花を飛ばして空白のステンシルを焼き切るという仕組みでした。処理速度が遅く、オゾンが発生しました。電気ステンシルからのテキストの解像度はタイプされたステンシルのものより低かったものの、イラストの再現には適していました。電気ステンシルと非常に粗いハーフトーンスクリーンを使用する熟練した謄写版オペレーターは、写真の許容できる印刷コピーを作成することができました。

謄写版印刷が衰退していた時代には、初期のコンピュータやドットマトリックスインパクトプリンタを使ってステンシルを作る人もいました。^[16]

スピリット複写機（マスター画像からインクがなくなるまでしか使用できない）とは異なり、謄写版技術は、補充可能なインクをステンシルマスターに強制的に供給することで機能します。理論上は、特に耐久性のあるステンシルマスター（薄い金属箔など）を使用した場合、謄写版印刷プロセスは無期限に継続できます。実際には、ほとんどの低価格の謄写版ステンシルは、数百部のコピーを作成する過程で徐々に摩耗します。通常、ステンシルは徐々に劣化し、ステンシルが破れるまで特徴的な画像品質の低下を引き起こし、印刷が突然終了します。この時点でさらにコピーが必要な場合は、別のステンシルを作成する必要があります。

多くの場合、閉じた文字(例: a、b、d、e、gなど)の内部を覆うステンシル素材は、印刷を続けると剥がれ落ち、コピーされた文字にインクが詰まった状態になります。ステンシルは、機械的な力が最大となる上部付近から徐々に伸び、コピーされた文字の行に特徴的な「中央のたるみ」を引き起こし、ステンシルが完全に破損するまで進行します。

ゲステトナー社（および他の企業）は、ミメオ・ステンシルの耐久性を高めるためにさまざまな方法を考案しました。^[17]

謄写版印刷では、スピリット複写に比べて、より暗く、より判読しやすい画像が印刷されました。スピリット複写された画像は通常、薄い紫色またはラベンダー色に着色されていましたが、数十部のコピーを重ねるうちに徐々に薄くなってきました。謄写版印刷は、数百部のコピーを作成できるため、品質の面で「次のステップ」と見なされることが多かったです。そのレベルを超える印刷は、通常、専門の印刷業者によって、または技術が利用可能になると、ゼログラフィー複写機によって作成されました。

謄写版印刷された画像は、インクが紫外線に対してより耐性があるため、一般に、スピリット・デュプリケートされた画像よりもはるかに耐久性に優れています。保存上の主な課題は、しばしば使用される低品質の紙であり、紙の原料である処理済みパルプに残留する酸により、黄ばんで劣化します。最悪の場合、古いコピーは取り扱う際に小さな粒子に砕け散ることがあります。謄写版印刷されたコピーは、酸を含まない紙を使用した場合、中程度の耐久性があります。^[18]

ゲステトナー、リソグラフ、その他の企業は、外観はコピー機に似ているが、高度に自動化された謄写版のような機械を今でも製造販売している。謄写版の現代版はデジタル複写機またはコピープリンターと呼ばれ、スキャナー、ステンシルカット用のサーマルヘッド、およびステンシル材料の大きなロールがユニット内に完全に収められている。ステンシル材料は、長繊維不織布にラミネートされた非常に薄いポリマーフィルムでできている。ステンシルを作成し、印刷ドラムに自動的に取り付けたり取り外したりするため、操作はコピー機とほぼ同じくらい簡単である。リソグラフは、これらの機械の中で最もよく知られている。^[要出典]

謄写版印刷は中程度の量であれば依然としてより経済的でエネルギー効率に優れていますが、先進国ではより使いやすいコピー機やオフセット印刷が​​謄写版印刷にほぼ完全に取って代わりました。^{[要出典]謄写版印刷はシンプルで安価、かつ堅牢な技術であるため、一部の}発展途上国では引き続き使用されています。多くの謄写版印刷は手回し式で、電気を必要としません。

謄写版と、それによく似ているが明らかに異なるスピリット・デュプリケーター法は、どちらも学校で宿題やテストを写すために広く使用されていました。また、クラブのニュースレターや教会の会報など、低予算のアマチュア出版にもよく使用されていました。これらは特にSFファンの間で人気があり、コピーが安価になる前の 20 世紀半ばには、ファン雑誌の制作に広く使用されていました。

文字や印刷記号は、 ASCIIアートの前身となるイラストを作成するために時々使用されました。謄写版印刷機でインクの色を変えるのは、機械を徹底的に掃除したり、新しいモデルではドラムやローラーを交換してから、紙をもう一度機械に通すという面倒な作業になるため、一部のファンジン出版社はパッドに複数の色を塗る技術を試しました。^[19]

さらに、第二次世界大戦中、ベルギーなどの国々では多くのレジスタンスグループが違法な新聞や出版物を印刷するために謄写版印刷機を使用した。^[20]

• 複写機
• ゴッコ
• 重複プロセスのリスト
• ミメオスコープ
• ミメオ革命
• スピリット複製機（米国では「レキソグラフ」または「ディットー マシン」、英国では「バンダ マシン」とも呼ばれる）

• ハッチソン、ハワード。謄写版：保守と修理の運用。ブルーリッジサミット：タブブックス、1979年。^{[ ISBN不明]}
