インテル 5 シリーズ

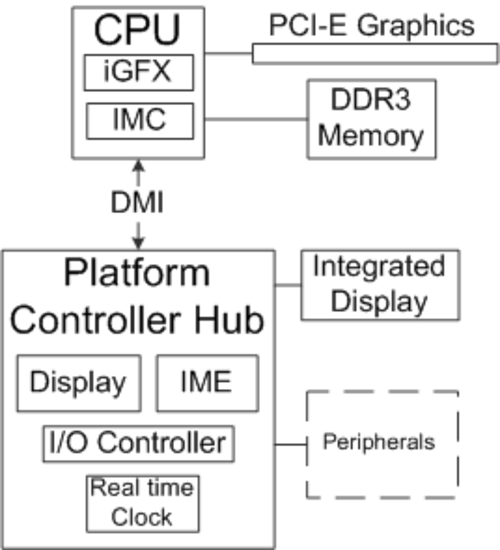

Intel 5 シリーズは、2008 年に導入されたコンピューティング アーキテクチャで、マザーボードの通信チャネルの使用効率を向上させ、バランスをとります。このアーキテクチャは、主に中央処理装置(CPU) (グラフィック カードとメモリに接続) と単一のチップセット(マザーボード コンポーネントに接続)で構成されます。マザーボードのすべての通信とアクティビティは、この 2 つのデバイスを中心に行われます。

このアーキテクチャは、効率性と低消費電力を維持しながら、より高性能なマザ​​ーボードを提供するためにIntel 4 シリーズに施された調整の結果です。変更は、機能とコントローラの再配置と併せて、チップセットとプロセッサの設計を中心に行われました。その結果、長年にわたるコンピューティングで初めての大きな変更が行われました。

このアーキテクチャのコンセプトは、CPU の速度が上がり、コア数が増えるにつれて、マザーボードの機構を改良して CPU に追いつくことでした。以前のアーキテクチャでは、CPU はマザーボードの中央コンポーネントであるノースブリッジチップセットと頻繁に通信していました。ノースブリッジ チップセットは CPU、メモリ、そしてほとんどの場合はグラフィック カードの仲介役だったからです。CPU は、メモリからデータを必要とするときや、ディスプレイにグラフィックを出力する必要があるときに、ノースブリッジ チップセットと通信していました。この配置により、フロントサイド バス(FSB) と呼ばれる通信チャネルが頻繁に使用されるようになりました。間もなく、FSB が最大容量に達するか、コア数が増えて非効率的に動作し始めました。メモリ コントローラやグラフィック コアがプロセッサ内に移動されたため、これらの機能のために個別のマザーボード チップセットに依存する必要は減りました。

Ibex Peakチップセットには、モデルごとにプラットフォーム コントローラ ハブ(PCH)のみが含まれており、周辺機器の接続と、フレキシブル ディスプレイ インターフェイス(P モデルを除く) を介して統合グラフィックスを備えた CPU 用のディスプレイ コントローラを提供します。さらに、PCH はダイレクト メディア インターフェイス(DMI)を介して CPU に接続されます。

統合グラフィックスおよびPCI Expressポートを備えたNehalem CPUの利点を活かして、以前はノース ブリッジに収容されていたIntel Management Engine (ME) および統合グラフィックス用のディスプレイ コントローラが、プラットフォーム コントローラ ハブ(PCH) に移動されました。I /O コントローラ ハブ(ICH) 機能は PCH に統合されているため、個別のノース ブリッジとサウス ブリッジは不要です。

Tylersburgファミリのチップセットは、トリプル チャネル メモリ コントローラを備えた CPU をサポートするソケットLGA 1366用です。Ibex Peak チップセットとは異なり、Tylersburg ファミリのチップセットには PCHが含まれず、I/O ハブは主に追加の PCI Express 2.0 ポートを提供します。周辺機器の接続は、DMI インターフェイスに接続された I/O コントローラ ハブ (ICH) によって提供されます。Intel 5 シリーズ IOH は ICH10 をサポートし、Intel 5500 シリーズ IOH は ICH9 または ICH10 をサポートします。

• ¹ Nehalem はメモリ コントローラをプロセッサ内に移動したため、ノース ブリッジは廃止されました。それにもかかわらず、LGA 1366 にはノース ブリッジとサウス ブリッジがまだ搭載されています。X58 IOH は、QPI から PCI Express 周辺機器へのブリッジ、および DMI からICH10/ICH10Rサウスブリッジへのブリッジとして機能します。
• ² X58 TDP には、ICH10/ICH10R TDP に加えて X58 IOH TDP が含まれます。

デュアルソケットシステム向けの Nehalem ベースの Xeon は、当初 Xeon 55xx シリーズとして発売されましたが、システム構造が大きく異なります。メモリ コントローラは CPU 上にあり、CPU はチップセットを経由せずにピアとして相互に通信できます。つまり、5500 および 5520 (初期コード名 Tylersburg-EP) チップセットは基本的にQPI からPCI Expressへのインターフェイスです。5520 はグラフィック ワークステーション向け、5500 は大量の PCI Express 接続を必要としないサーバー向けです。
