サウンドブラスター AWE32

Sound Blaster AWE32 は、Creative TechnologyのISA サウンド カードです。これはPC用の拡張ボードであり、 Sound Blaster製品ファミリーの一部です。1994 年 3 月に発表された Sound Blaster AWE32 は、搭載されている機能の数が多いため、長さが 14 インチ (356 mm) とほぼフル レングスの ISA サウンド カードでした。

AWE32 のデジタル オーディオ セクションは、基本的にSound Blaster 16全体であったため、Creative の以前の Sound Blaster 2.0 (C/MS オーディオ チップを除く) と互換性がありました。その仕様には、リアルタイムのオンボード圧縮/解凍を備えた16 ビット 44.1 kHz AD / DA変換とYamaha OPL3 FM シンセサイザー チップが含まれていました。ただし、互換性は常に完璧というわけではなく、ゲームでさまざまなバグが発生する状況がありました。Sound Blaster AWE32 カードの多くには、Creative に付属のミキサー ソフトウェアによる低音、高音、ゲイン調整をサポートするコーデックが搭載されていました。ただし、AWE32 には多くの派生版とリビジョンがあり、オーディオ チップセット、アンプの選択と設計、サポートされる機能にさまざまなバリエーションがありました。たとえば、VIBRA チップを使用する Sound Blaster AWE32 ボードには、低音と高音の調整機能がありません。

Sound Blaster AWE32 には 2 つの異なるオーディオ セクションが含まれていました。1 つは Creative デジタル オーディオ セクションで、オーディオ コーデックとオプションの CSP/ASP チップ ソケットを備えています。もう 1 つはE-mu MIDI シンセサイザー セクションです。シンセサイザー セクションは、EMU8000 シンセサイザーおよびエフェクト プロセッサ チップ、1  MB のEMU8011 サンプル ROM、可変容量の RAM (SB32 にはなし、  AWE32 には 512 KB。RAMは両方のカードで 28 MBまで拡張可能) で構成されていました。これらのチップは、E-mu Emulator IIIやE-mu Proteusなどの E-mu のハイエンド サンプラー システムに基づく、強力で柔軟なサンプルベースの合成システムを構成していました。エフェクト プロセッサは、MIDI 出力でさまざまなエフェクト (リバーブやコーラスなど) や環境を生成しました。これは、Live! やそれ以降のカードでの後のEAX標準に似ています。また、Yamaha OPL3 の FM 合成からの出力にエフェクトを追加することもできます。 AWE32 は、E-Mu のSoundFont標準をサポートする最初のサンプラーで、ユーザーは独自のサンプル、ROM に含まれるサンプル、またはその両方を使用してカスタム サウンド セットを構築できました。このカードは、カスタム SoundFont を構築するためのソフトウェアとともに販売されました。Sound Blaster PCI64/128シリーズを除く Creative のその後のカードはすべてSoundFont をサポートしています。

最初のリリースでは、Creative は EMU8000 を、遅延ラインで動作できることから、ウェーブガイド物理 モデリング合成エンジンとして宣伝しました。このオプションは、主にコーラスやフランジング効果のエフェクト エンジンとして使用されました。実際の物理モデリング インストゥルメントは AWE では人気がありませんでしたが、 SoundFont形式では一部サポートされています。^[要出典]

AWE32 は、EMU8000 にアクセスするためにMPU-401ポートを使用しませんでした。Creative は、3 セットの非標準ポートを通じて EMU8000 のレジスタを直接公開し、ホスト CPU 上のソフトウェアで MIDI コマンドを解釈することを決定しました。Gravis Ultrasoundと同様に、ソフトウェア設計者はプログラムに特別な AWE32 サポートを記述する必要がありました。古いソフトウェアをサポートするために、AWE32 はOPL-3 FM 合成機能を備え、ネイティブ AWE ハードウェアへの GM/ MT-32 / GSリダイレクトを提供しようとする AWEUTIL プログラムが付属していました。ただし、AWEUTIL は、マスク不可能割り込み(多くのクローンボードで省略または無効になっている機能)を使用しているため、すべてのプログラムまたはマザーボードと互換性がなく、貴重な DOSコンベンショナル メモリを大量に使用していました。また、ゲームがDPMI非準拠のDOS エクステンダーを介してDOS 32 ビット保護モードを使用した場合、MPU-401 エミュレーションは機能せず、EMU8000 はソフトウェアで直接サポートされていない限り使用されません。これはCreative Wave Blasterドーターボードヘッダーには影響しません。Windows 3.1xには OPL3 と EMU8000 を独自の MIDI インターフェイス上の他の MIDI 周辺機器のように表示するドライバーがあったため、Windows での AWE32 の使用は簡素化されました。

AWE32には、パナソニック/ソニー/ミツミ CD-ROMインターフェイス (独自の非ATAPI CD-ROM ドライブをサポートするため)、Wave Blaster ヘッダー、およびサンプル メモリを増やすための 2 つの 30 ピンSIMMスロットもありました。Sound Blaster AWE32 の後のリビジョンでは、独自の CD-ROM インターフェイスが ATAPI インターフェイスに置き換えられました。Sound Blaster AWE32 は、最大 28 MB の追加 SIMM メモリをサポートしました。Sound Blaster AWE32 には最大 32 MB を追加できましたが、シンセサイザーはそのすべてをアドレス指定することはできませんでした (EMU8000 のアドレス空間の 4 MB はサンプル ROM 用に予約されていました)。

Sound Blaster AWE32 には次のモデル番号が割り当てられました。

• CT27**: CT2760、CT2760 Rev3(ウェーブテーブル DB の問題が報告されています)
• CT36**: CT3601、CT3602、CT3603、CT3607、CT3630、CT3631、CT3632、CT3636、CT3660、CT3661、CT3662、CT3665、CT3666、CT3670、CT3680
• CT37**: CT3780
• CT39**：CT3900、CT3910、CT3919、CT3940、CT3960、CT3980、CT3990、CT3991、CT3999
• CT43**: CT4330、CT4331、CT4332

Sound Blaster 32 (SB32) は Creative 社が 1995 年 6 月 6 日に発表したバリュー志向の製品で、ラインナップでは AWE32 Value の下に位置するように設計されました。SB32 にはオンボードRAM、Wave Blasterヘッダー、CSP ソケットがありませんでした。また、ボードには ViBRA 統合オーディオ チップが使用されていましたが、これには低音、高音、ゲインの調整機能がありませんでした (ViBRA CT2502 ^[1]を除く)。SB32 は AWE32 と同じMIDI機能を持ち、同じ30 ピン SIMM RAM 拡張機能を持っていました。ボードはソフトウェアでも AWE32 オプションと完全に互換性があり、同じ Windows ドライバーを使用しました。SB32 に 30 ピン SIMM を装備すると、そのサンプラー セクションは AWE32 と同じように機能しました。 OPL-3 のサポートはモデルによって異なります。CT3930 には Yamaha YMF262 OPL-3 FM 合成チップが搭載されていましたが、ほとんどのモデルには ViBRA チップに統合されているか、外部 CT1978 チップを介して CQM 合成が搭載されています。Sound Blaster 32 カードの大部分はTDA1517アンプを使用していました。オンボード 512kB RAM を搭載した一部の Sound Blaster 32 PnP は、Dell コンピューターで AWE32 OEM として販売されていました。

Sound Blaster 32 には次のモデル番号が割り当てられました。

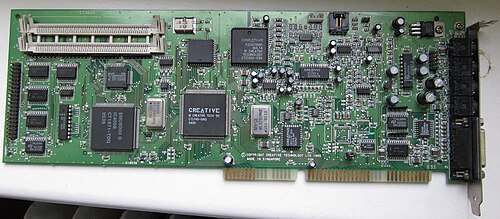

• CT36**：CT3600、CT3604、CT3605、CT3620、CT3640、CT3670、CT3671、CT3672、CT3681、CT3690
• CT39**: CT3930
• CT43**: CT4335、CT4336

Sound Blaster AWE32 Valueも、コストパフォーマンスを重視した製品です。SIMM スロットと ASP プロセッサは搭載されていませんでしたが、512kB のオンボード RAM と (空の) ASP チップ ソケットが搭載されていました。
