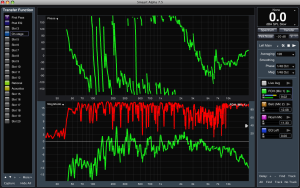

 転送ビューのSmaart 7 | |
| 開発者 | ラショナルアコースティックス |
|---|---|
| 安定リリース | v8.5 / 2021年6月26日 |
| オペレーティング·システム | Windows XP以降、 Mac OS X v10.5 "Leopard"以降 |
| プラットフォーム | 64ビット |
| タイプ | 音響測定 |
| Webサイト | http://www.rationalacoustics.com |
Smaart (System Measurement Acoustical Analysis in Real Time) は、JBLのプロフェッショナル オーディオ部門によって 1996 年に導入されたオーディオおよび音響測定と計測ソフトウェア ツールのスイート[1]です。ライブ サウンド エンジニアが公演前に音響強化システムを最適化し、オーディオ システムの使用中に音響パラメータをリアルタイムでアクティブに監視できるように設計されています。以前の分析システムのほとんどは、サウンド システムを通じて特定のテスト信号を送信する必要がありましたが、これは聴衆にとって聞き心地の悪いものでした。Smaart はソースに依存しないアナライザーであるため、スピーチや音楽を含むさまざまなテスト信号で効果的に機能します。
この製品は、 JBL-SMAART、SIA-SMAART Pro、EAW SMAART、およびSmaartLiveとして知られています。 2008年現在、この製品は単にSmaartというブランド名になっています。音響専門家向けバージョンはSmaart Acoustic Toolsとして提供されていましたが、Smaart v7.4以降、Acoustic ToolsはSmaartのインパルス応答モードに含まれています。Smaart SPLと呼ばれるスタンドアロンの音圧レベル監視のみのバージョンは、2020年にリリースされました。
Smaart は、リアルタイムのシングルおよびデュアル チャネル高速フーリエ変換(FFT) アナライザーです。Smaart には、リアルタイム モードとインパルス応答モードの 2 つのモードがあります。リアルタイム モード ビューには、シングル チャネル スペクトルとデュアル チャネル伝達関数測定が含まれ、RTA、スペクトログラフ、伝達関数 (ライブ IR、位相、コヒーレンス、振幅) 測定が表示されます。インパルス応答モードでは、Lin (線形)、Log (対数)、ETC (エネルギー時間曲線) などの時間領域グラフ、および周波数、スペクトログラフ、ヒストグラム グラフが表示されます。インパルス応答モードには、STI、STIPA、明瞭度、RT60、EDT などの音響明瞭度基準も含まれています。
SmaartはJBL以来、いくつかの企業によってライセンス供与され、所有されてきましたが、現在はRational Acousticsによって所有および開発されています。最初はIBM互換コンピュータ上のWindows 95内で動作するようにネイティブWindows 3.1アプリケーションとして作成されましたが、[2] 2006年にWindowsとApple Macintoshの両方のオペレーティングシステムと互換性のあるバージョンが導入されました。2016年3月現在、Smaartはバージョン8でした。 [アップデート]
使用
Smaart は、リアルタイムの高速フーリエ変換(FFT) 分析に基づいており、これには「伝達関数」と呼ばれるデュアル FFTオーディオ信号比較とシングル FFTスペクトル アナライザーが含まれます。[3]室内音響の測定のためのインパルス応答の選択肢として最大長シーケンス(MLS) 分析が含まれます。Smaart の FFT 実装には、独自のマルチタイム ウィンドウ (MTW) 選択が含まれており、FFT は固定長ではなく、周波数が増加するにつれて短くなります。[4]この機能により、ソフトウェアは壁やその他の表面からの後の信号反射を「無視」することができ、オーディオ周波数が増加するにつれてコヒーレンスが高まります。[4]
Smaart 8の最新バージョンは、32ビット版と64ビット版を含むWindows 7以降、Mac OSX 10.7以降で動作します。クロックレートが少なくとも2GHzのデュアルコアプロセッサを搭載したコンピュータが推奨されます。 [5] Smaartは、44.1kHz、48kHz、または96kHzのサンプルレートと16または24のビット深度に設定できます。このソフトウェアは、コンピュータオーディオプロトコルASIO、Core Audio、WAV、またはWDMオーディオドライバーで動作します。[6]
伝達関数
Smaart の伝達関数は、2 つのオーディオ チャネルを分析するため、コンピューターへのステレオ入力が必要です。デュアル FFT モードを使用して、Smaart は 1 つのチャネルを他のチャネルと比較し、その差を表示します。ライブ サウンド エンジニアは、この方法を使用して、コンサートの前にコンサート サウンド システムをセットアップし、パフォーマンス中にこれらのシステムを監視および調整します。分析される最初のオーディオ チャネルは、ミキシング コンソールのメイン出力の 1 つから直接接続され、2 番目のチャネルは、観客のリスニング エリアに配置されたマイク(通常は、フラットでニュートラルなピックアップ特性を持つ無指向性のテスト マイク) に接続されます。直接のミキシング コンソールのオーディオ出力は、マイクの入力と比較され、スピーカーやアンプなどのサウンド システム要素、屋内の室内音響、または屋外の気象条件や音響環境によってサウンドがどのように変化するかが判断されます。Smaart は、ミキサーからの意図されたサウンドとマイクで受信されたサウンドの差を表示します。このリアルタイム表示は、オーディオ エンジニアが遅延時間、イコライゼーション、その他のサウンド システム調整パラメータについて決定する際に役立ちます。
ピンクノイズはテスト信号として伝統的に選択されていますが、 [3] Smaartはソースに依存しないアナライザであり、測定データを生成するために特定のテスト信号に依存しません。ピンクノイズは、そのエネルギー分布により迅速な測定取得が可能になるため、今でも一般的に使用されていますが、代わりに音楽や他の広帯域テスト信号を使用することもできます。[7]
伝達関数測定は、個々のアンプ、スピーカー、オーディオクロスオーバーやイコライザーなどのデジタル信号プロセッサを含むオーディオ機器の周波数応答を調べるためにも使用できます。既知のニュートラル応答テストマイクを別のマイクと比較することで、その周波数応答をよりよく理解し、テスト対象のマイクの角度を変更することでその極性応答を理解するために使用できます。[8]
伝達関数の測定は、マルチウェイスピーカーのオーディオクロスオーバー設定の調整に使用できます。同様に、サブウーファー以外のメインスピーカーはフライングまたはリギングされ、サブウーファーは地面に置かれているサウンドシステムで、サブウーファーとトップボックス間のクロスオーバー特性のみを調整するために使用できます。Smaartディスプレイのトレースの 1 つは位相応答を示しています。クロスオーバーを介して隣接する周波数帯域を適切に調整するには、2 つの位相応答を調整して、クロスオーバー周波数を介して Smaart でそれらが平行になるようにする必要があります。[8]
伝達関数測定は、ダイナミックスピーカーの電気特性の1つである周波数関連の電気インピーダンスを測定するために使用できます。グレイトフルデッドのサウンドシステムエンジニアである「ドクタードン」ピアソンは、2000年にSmaartを使用して、スピーカーとランダムノイズジェネレーター間の単純な抵抗器による電圧降下を比較する方法を考案しました。 [9]
リアルタイムアナライザー
スペクトログラフ ビューでは、Smaart はリアルタイムのスペクトル分析を表示し、1 つのオーディオ信号のオーディオ周波数の相対的な強度を示します。必要なのは 1 つのオーディオ入力チャンネルのみなので、この機能はさまざまな目的に使用できます。Smaart の入力をミキシング コンソールのプリフェーダー リッスン(PFL) またはキュー バスに接続すると、スペクトログラフ ビューで個々のチャンネル、選択した複数のチャンネル、またはさまざまなミックスの周波数応答を表示できます。 [8]スペクトログラフ モードは、部屋の共鳴を表示するために使用できます。ピンク ノイズが部屋のサウンド システムに適用され、部屋のテスト マイクからの信号が Smaart に表示されます。ピンク ノイズがミュートされると、共鳴しているノイズ周波数の余韻がディスプレイに表示されます。[8]
インパルス応答
Smaart は 2 つの信号間の遅延時間を見つけるのに使用できます。この場合、コンピューターには 2 つの入力チャンネルが必要で、ソフトウェアは伝達関数測定エンジンを使用します。「Delay Locator」と呼ばれるこのソフトウェアは、2 つの連続したオーディオ信号のインパルス応答を計算し、信号の類似点を見つけて、それらの信号間の経過時間を測定します。これは、大規模な屋外サウンド システムの遅延タワーの遅延時間を設定するために使用され、小規模なシステムの他のスピーカー ゾーンの遅延時間を設定するために使用されます。 [10]ベテランのVan Halenツアー サウンド エンジニアである Jim Yakabuski は、Smaart などの遅延ロケーター プログラムを「必須」アイテムと呼び、[11]セットアップ時間が限られている場合にサウンド システムの要素をすばやく調整するのに役立ちます。[12]
市場
Smaart は主にサウンド システム オペレーターを対象としており、サウンド システムのセットアップと調整を支援します。その他のユーザーには、オーディオ機器の設計者や建築音響技師が含まれます。作家でサウンド エンジニアの Bob McCarthy は 2007 年に、Smaart がライブ サウンド ミキシングのあらゆるレベルで広く受け入れられたため、1980 年代にはコンサートのサウンド シーンで科学的なツールが使われていることに驚くというパラダイムが、サウンド システムの調整にそのようなツールが使用されていないことに気づいたときに驚くというパラダイムに逆転したと書いています。[13]
Smaart は、遅延検出ツールを提供するMeyer Sound Laboratoriesの SIMや Audio Control の IASYS などの他のソフトウェアベースのサウンドシステム測定ツールと比較されてきました。[11] Smaart は、「Meyer SIM システムのより新しく、よりスリムで、はるかに安価ですが、必ずしも優れているわけではありません」と説明されています。[11] DRA Laboratories が 1987 年に開発した MLSSAや、Gold Line の時間遅延分光測定製品 TEF は、スタジオモニターなどのスピーカーの調整に使用される、Smaart より前の製品です。[14] 1997 年に Mac ユーザーに提供されたソフトウェアツールは、Metric Halo の SpectraFoo です。[15]同時に、初期の Smaart ユーザーの中には、MIDIドライバーを調整した後、 SoftWindowsなどの x86 エミュレーター内でソフトウェアを実行すると、Apple コンピューターで Smaart が動作することを発見した人もいましたが、「結果はさまざまでした」。[16]
歴史
1978年という早い時期に、ロックコンサートの音響の現場分析は、ニックネーム「ドクター・ドン」で知られるドン・ピアソンによって、グレイトフル・デッドが使用する音響システムの作業中に行われていた。ピアソンは、コンサート音響システムのセットアップとテスト中に行われたインパルス応答測定に関する記事を発表し、工業工学用に作られた高価なブリュエル・アンド・ケアー2032 デュアルチャンネル FFT アナライザーの購入をグレイトフル・デッドに推奨した。ピアソンは、グレイトフル・デッドの音響エンジニアであるダン・ヒーリーとともに、ツアー中に音響システムをセットアップするためにこのシステムを使用する方法を開発し、メイヤーのエンジニアが、より適切な音源に依存しない測定システムを開発するのを支援した。このシステムは後に SIM 製品となった。[17]また、ピアソンは、Smaart を開発していたエンジニアと「親密な関係」にあり、[17]ジェイミー・アンダーソンとのミーティングも行った。[18]
Smaartは、サム・バーコウが、ルチアーノ・パヴァロッティとスリー・テナーズのツアー・サウンド・エンジニアであるアレクサンダー・"ソーニー"・ユイル・ソーントン2世と共同で開発しました。[13] 1995年、バーコウとソーニーはSIAソフトウェア会社を設立し、Smaartを制作してJBLにライセンス供与しました。[19] 1995年10月にニューヨークで開催されたオーディオエンジニアリング協会の第99回大会で初めて展示され、翌月ビルボード誌で紹介されました。[20] 1996年5月、このソフトウェア製品は695ドルで発表されました。これは今日の貨幣価値で1,350ドルに相当します。[21] スタジオサウンド誌は1996年にコペンハーゲンで開催された第100回AES大会でSmaartを「最も話題になった新製品」と評し、ソフトウェアによるオーディオ測定の新しいトレンドを例示しました。[22]カルバート・デイトンは1996年にグラフィックデザイナー、テクニカルライター、ウェブサイトプログラマーとしてSIAソフトウェアに入社しました。[19]
Smaart は、劇場の音響デザイナーなどの音響専門家が、以前は非常に高性能で高価な測定装置でしかできなかったことを行うのに役立ったという点で異例でした。[23] Clair Brothersの音響システム エンジニアは、U2のPopMart Tour 1997-1998の各公演で Smaart を使用して音響システムを調整しました。 [24] Smaart の人気が高まるにつれ、Smaart を使用したエンジニアはさまざまな結果に遭遇しました。ツアー経験豊かな Doug Fowler は、このソフトウェアが初めてこの分野に登場したとき、「誤用が横行していた」と書いています。[25]彼は、誤った解釈に対してユーザーに警告し、「誤ったデータに基づく誤った決定や、問題に対する根本的な理解不足に基づく誤った決定を今でも目にします」と述べています。[ 25]それでも、 Pro Sound Newsの編集者 Clive Young は、1995 年の Smaart の導入が「音響強化システム分析ソフトウェアの現代」の始まりだったと 2005 年に書いています。[15]
1998年、JBL Smaart ProはTEC Awardsのコンピュータソフトウェアおよび周辺機器部門で優勝しました。[26] Eastern Acoustic Works (EAW)はSIA Softwareを買収し、部門の責任者としてJamie Andersonを迎え入れました。[18]バージョン3はEAWの所有下で導入され、[1] Smaartによって測定されたサウンドシステムの調整をデジタル信号処理(DSP)機器に適用するために使用できるオプションのプラグインを受け入れる機能が追加されました。外部のサードパーティDSPはSmaartによって指示された修正を実行します。
バージョン 4 と 5 はバージョン 3 を基盤として構築されましたが、メジャー リリースごとにアプリケーションの作成がますます困難になり、それ以上の改善は実装が事実上不可能に見えました。バージョン 6 では、設計者は Smaart を基本に戻し、柔軟なマルチタスク、マルチプラットフォーム フレームワークで再構築して、Mac OS X とWindows マシンで使用できるようにしました。作成には 2 年かかり、既存の機能セットのすべての要素を組み込む時間がなかったため、以前のバージョン 5 を含むパッケージでリリースされました。[1]アンダーソンは 2007 年に「バージョン 6 は 5 のすべての機能なしでリリースしましたが、それらの機能を追加しています」と述べています。[1] Smaart 6 は 2007 年に TEC 賞にノミネートされましたが、受賞はしませんでした。[27]
EAWは2005年にデジタルミキシングコンソールのプロトタイプUMX.96を開発した。このコンソールにはSmaartLive 5が内蔵されていた。[28]ミキサー上の任意の選択チャンネルをSmaart分析のソースとして使用でき、例えばチャンネルイコライゼーションのリアルタイム結果を表示することができる。[28]コンソールは複数のマイク入力をSmaartに送信するように設定でき、デシベル単位で音圧レベルを常時計測することができた。[29] 2007年に生産が開始されると、バンドエンジニアのドン・ドッジはフォリナーのワールドツアーにこのミキサーを持ち込み、2007年3月に最初のコンサートがミックスされた。[30]オーディオコントロールとSmaart分析の両方の機能を備えた15インチのタッチスクリーンを備え、 [31]ドッジは2007年から2008年にかけてフォリナーのミックスを続けた。[32]
ラショナル・アコースティックスは2008年4月1日に設立されました。 [18] 2009年11月9日、ジェイミーとカレン・アンダーソン、プログラマーのアダム・ブラック、技術主任のカルバート・デイトンのリーダーシップの下、ラショナル・アコースティックスはSmaartブランドの完全な所有者になりました。[33] [34]ラショナルは2010年4月14日にSmaart 7をリリースしました。これは再設計されたコードで効率化がもたらされたため、v5およびv6よりも処理能力が低いバージョンです。[4] Smaart 7は新しいオブジェクト指向コードアーキテクチャを使用して書かれ、データ取得が改善されました。 [4]その他の新機能には、グラフィックユーザーインターフェイスの変更と遅延追跡があります。[4]ユーザーは、コンピューターのハードウェアが許す限り、複数のウィンドウで同時に表示されたリアルタイム測定を実行できます。[4] Smaart 7は2010年にTEC賞にノミネートされましたが[35]、受賞はしませんでした。[36] 2011年4月、Smaart 7は2010～2011年のライブデザインサウンド製品オブザイヤー4製品のうちの1つに選ばれました。 [37]
バージョン履歴
- 1996 年 5 月 – JBL-Smaart 1.0
- 1997 年 3 月 – JBL-Smaart 1.4
- 1998 – SIA-スマート プロ 2
- 1999 年 4 月 – SIA-Smaart Pro 3
- 2000 – SIAスマートライブ4
- 2000 年 10 月 – SIA SmaartLive 4.1
- 2001 年 4 月 – SIA SmaartLive 4.5
- 2001 年 9 月 – SIA SmaartLive 4.6
- 2002 年 6 月 – SIA SmaartLive 5
- 2003 年 10 月 – SIA SmaartLive 5.3
- 2006 – EAW スマート 6
- 2010年4月 – スマート7
- 2010 年 10 月 – Smaart 7.1
- 2011 年 4 月 – Smaart 7.2
- 2011 年 7 月 – Smaart 7.3
- 2012 年 8 月 - Smaart 7.4
- 2014 年 4 月 - Smaart 7.5
- 2016 年 3 月 - Smaart 8.0
- 2016 年 11 月 – Smaart 8.1
- 2017 年 12 月 – Smaart 8.2
- 2018年10月 – Smaart 8.3
- 2019年11月 – Smaart 8.4
- 2020年6月 - Smaart 8.5
- 2022 年 9 月 - Smaart 9 (スイート、RT、LE、および SPL)
