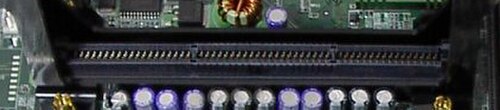

スロット 2

スロット 2
タイプ	スロット
チップフォームファクタ	シングルエッジコンタクトカートリッジ
連絡先	330
FSBプロトコル	GTL+、後にAGTL+
FSB周波数	100 MT/秒、133 MT/秒
電圧範囲	1.3～3.3V
プロセッサ	インテル Pentium II Xeon (400～450 MHz); インテル Pentium III Xeon (500～1000 MHz);
前任者	ソケット8
後継	ソケット603
	この記事はCPUソケットシリーズの一部です

スロット 2 は、 IntelのPentium II XeonおよびPentium III Xeonで使用される 330 リードシングルエッジコンタクトカートリッジ(またはエッジコネクタ)の物理的および電気的仕様を指します。

スロット 1 の Pentium IIが最初に発表されたとき、それは家庭、デスクトップ、およびローエンドの対称型マルチプロセッシング(SMP) 市場でPentiumおよびPentium Proプロセッサを置き換えることを目的としていました。マルチプロセッサワークステーションとサーバーをターゲットにした Pentium II Xeon は、同じP6 Deschutesコアをベースとしており、通常の Pentium II とほぼ同じでしたが、L2 キャッシュ容量を 512 KB に加えて 1024 KB または 2048 KB から選択できること、^[1]およびコア周波数で動作することが異なっていました (Pentium II はコストを削減するために、CPU 速度の 50% で動作する安価なサードパーティの SRAM チップを使用していました)。

242 ピンのスロット 1 コネクタの設計では、Xeon のフルスピード L2 キャッシュをサポートしていなかったため、拡張された 330 ピンのコネクタが開発されました。「スロット 2」と呼ばれるこの新しいコネクタは、Pentium II Xeon (コード名「Drake」) および Pentium III Xeon (コード名「Tanner」および「Cascades」) に使用されました。スロット 1 は最終的に、低電力デュアルプロセッササーバー用の改良版Pentium III (コード名Tualatin)を搭載したSocket 370に置き換えられ、ワークステーションおよびクアッドプロセッササーバー用のスロット 2 はPentium 4ベースのXeon (コード名 Foster)を搭載したSocket 603に置き換えられました。

参照

参考文献

^ キャッシュなどの半導体メモリの文脈では、KBは2 ¹⁰バイトを指す。

[1] キャッシュなどの半導体メモリの文脈では、KBは2 ¹⁰バイトを指す。
