シューホフタワー

55°43′02″N 37°36′41″E / 55.71722°N 37.61139°E / 55.71722; 37.61139

シューホフタワー
2007年の塔
一般情報
建築様式	構成主義建築
町または都市	モスクワ
画期的	1920
完了	1922
身長
ヒント	160メートル（525フィート）
設計と建設
建築家	ウラジミール・シュホフ

シューホフラジオ塔（ロシア語：Шуховская башня ）は、シャボロフカ塔（Шаболовская башня ）としても知られ、ウラジーミル・シューホフが設計したモスクワのロシア・アヴァンギャルドから派生した放送塔である。高さ160メートル（520フィート）の自立式鋼製ダイアグリッド構造は、ロシア内戦中の1920年から1922年にかけて建設された。

ウラジミール・シュホフは1890年に世界初の双曲面構造を発明しました。後に彼は「ラフター」という本を書き、その中で三角形は梁格子のあるアーチ型よりも20～25%重いことを証明しました。その後、シュホフはダイアグリッドの特許を数多く申請しました。彼は構造の強度と剛性を高めるだけでなく、できるだけ少ない建築材料を使用することで簡単さとシンプルさを実現することを目指しました。

最初のダイアグリッド塔は、 1896年にニジニ・ノヴゴロドで開催された全ロシア博覧会のために建設され、後に市内の有名な製造業者であるユーリー・ネチャエフ・マルツォフによって購入されました。シュホフは、新しいタイプの灯台、マスト、給水塔、送電塔の建設を担当しました。

シャボロフカの放送塔は、回転双曲面の形をしたダイアグリッド構造です。1914年に建設されたホディンカラジオ局は、増え続けるラジオ放送を処理できなくなりました。1919年7月30日、ウラジーミル・レーニンは労働者農民防衛評議会の法令に署名しました。この法令は、国の安全を確保し、他の共和国との継続的な通信を可能にするために、「最も先進的で強力な装置と機械を備えたラジオ局を極めて緊急に設置する」ことを要求しました。塔の設計は、多くの局ですぐに開始されました。その年の後半、シューホフの建設事務所がコンペに勝利しました。

新しい9つのセクションからなる双曲面塔の計画高さは350メートル（1,150フィート）（計画作成時に考慮されたエッフェル塔より15メートル（49フィート）高い）、推定質量は2,200トン（エッフェル塔の重量は7,300トン）であった。しかし、内戦と資源不足の状況下で、プロジェクトは修正され、高さは148.5メートル（487フィート）、重量は240トンに削減された。^[1]

塔の建設はクレーンや足場を使わず、ウインチのみで行われた。建設に必要な240トンの金属は、レーニンの個人的な命令により軍事部の在庫から割り当てられた。持ち上げには5台の木製ウインチが使用され、上部に移動された。

塔は 6 つのセクションから構成され、各セクションはより大きなセクションに基づいた独立した双曲面になっています。

第 6 セクションは 1922 年 2 月 14 日に設置され、最終的に確保されました。

シュホフ タワーは、一連の双曲面セクションを積み重ねて全体として円錐形に近づけた双曲面構造(双曲面鋼鉄グリッドシェル) です。タワーはダイアグリッド構造で、鋼鉄シェルにかかる風圧は最小限です(高層ビルの重要な設計要素)。タワーの各セクションは、直線の梁でできた単一空洞の回転双曲面であり、その両端は円形の基礎に支えられています。

塔はモスクワ クレムリンの数キロ南に位置しますが、観光客は立ち入ることができません。塔の住所は「シャボロフカ通り 37」です。

2014年初頭、塔は修復を求める声にもかかわらず何年もの間荒廃したまま放置されていたため、ロシア国家テレビ・ラジオ放送委員会によって解体されることになった。^[2]塔の保存を求める運動が一致して行われた後、7月3日にロシア文化省は塔を解体しないことを発表し、^[3] 2014年9月にはモスクワ市議会が塔を保護するために保存命令を出した。^{[4] [5]}

2017年1月、RTRSは記念碑の修復と保存の計画の入札を要請した。 ^[6]

ロンドンの科学博物館の情報時代ギャラリーには、シュホフのシャボロフカ塔の模型がある。この模型は1:30スケールで、2014年10月に設置された。^[7]

• 1922年、ASNOVAのメンバーの一人である ウラジミール・クリンスキーが、塔の絵を描いた「革命のラジオ放送局」の壁画を制作しました。
• アレクセイ・ニコラエヴィチ・トルストイ のSF小説『ガリンの死の光線』は、塔の建設に対する一般の反応に触発されて書かれた。
• シューホフ塔は、ジョルジュ・ポンピドゥー・センターで開催された「ランジェリーの芸術」展のロゴでした。
• 1922 年を舞台にしたアモル・タウルズの小説『モスクワの紳士』の中で、登場人物のミハイル・フョードロヴィチ・ミンディッチは、シューホフ塔を「高さ 200 フィートの螺旋状の鋼鉄の建造物で、そこから最新のニュースや情報を放送できる。そしてもちろん、チャイコフスキーの感傷的な旋律も...」と美しいものだと評している (Windmill Books、85 ページ)。

•
  1919 年、高さ 350 メートルのシューホフタワー プロジェクト。
•
  1979
•
  2006
•
  2006
•

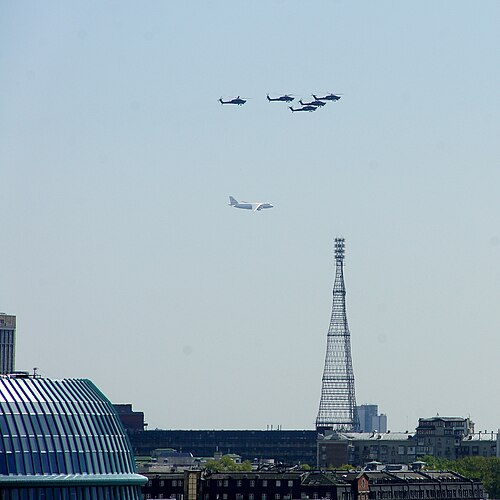

  2015
•
  2016

• 構成主義建築
• ラティスタワー
• 双曲面構造の一覧
• オカ川沿いのシューホフ塔

• P.ゴッセル、G.ロイトホイザー、E.シックラー。 「20世紀の建築」;タッシェン・フェルラーグ; 1990年; ISBN 3-8228-4123-4。
• エリザベス・C・イングリッシュ、「Arkhitektura i mnimosti」：ロシアの神秘哲学的および数学的知的伝統におけるソビエト前衛合理主義建築の起源、建築学博士論文、264ページ、ペンシルバニア大学、2000年。

（ドイツ語）

• 「ウラジーミル・G・スーチョフ 1853～1939年。 Die Kunst der sparsamen Konstruktion.」、Rainer Graefe und andere、192 S.、Deutsche Verlags-Anstalt、シュトゥットガルト、1990 年、ISBN 3-421-02984-9。
• Jesberg, Paulgerd Die Geschichte der Bauingenieurkunst、Deutsche Verlags-Anstalt、シュトゥットガルト (ドイツ)、ISBN 3-421-03078-2、1996 ; 198–9ページ。
• Ricken、Herbert Der Bauingenieur、Verlag für Bauwesen、ベルリン (ドイツ)、ISBN 3-345-00266-3、1994 ; 230ページ。

（フランス語）

• ピコン、アントワーヌ (監督)、「L'art de l'ingenieur : 建設者、起業家、発明家」、ポンピドゥーセンターセンター、パリ、1​​997 年、ISBN 2-85850-911-5
• ファウスト・ジョヴァンナルディ「ウラジーミル・シューホフとレッジェレッツァ・デッラッチャイオ」at giovannardierontini.it
