パラボラアルミ反射鏡

パラボラアルミナイズドリフレクターランプ( PAR ランプまたは単にPAR ) は、商業、住宅、輸送機関の照明に広く使用されている電球の一種です。このランプは、非常に指向性の高いビームを生成します。用途には、劇場の照明、機関車のヘッドライト、航空機の着陸灯、住宅および商業用の埋め込み式照明(米国では「cans」) などがあります。

多くのPARランプは、放物面反射鏡、1 つ以上のフィラメント、およびガラスまたはプラスチック レンズが 1 つのユニットとして永久的に密封された密閉ビーム タイプです。 密閉ビームは、もともと道路車両のヘッドランプサービス用に導入されましたが、その後、他の用途にも適用されています。ハロゲン密閉ビームランプは、石英または硬質ガラスのエンベロープ内に ハロゲン ランプを組み込んでいます。

PAR ランプは、レンズ付きの光源と、ビームの広がりを決定する滑らかなアルミニウム表面を持つ放物面反射鏡で構成されています。最も一般的な密閉ビーム タイプは、これら 3 つの要素を一体化したユニットに組み合わせたものです。光源は通常、焦点を合わせることができる点光源に近いもので、タングステン フィラメントとハロゲン ランプが一般的ですが、より高い色温度を必要とする一部の劇場用途では、代わりに水銀中弧ヨウ化物(HMI)が使用されることがあります。

PAR ランプにはさまざまな標準サイズがあります。円形 PAR ランプのサイズは、反射鏡の口の公称直径で 1/8 インチ単位で表されます。したがって、インチ単位のおおよその公称ランプ ベル直径は、PAR サイズを 8 で割ることで求められます。たとえば、PAR56 は直径が 56/8 インチ (7 インチ)、PAR36 は直径が 36/8 インチ (4.5 インチ) などです。同様に、ミリメートル単位の直径は、PAR 指定に 3.175 を掛けることで求められます。たとえば、PAR16 ランプの直径は約 2 インチ、つまり 50.8 mm です。^[1]

長方形PARランプのサイズは、文字RECの後に反射器の口の高さ、文字「X」、反射器の口の幅が続き、両方の寸法がミリメートル単位で表されます。たとえば、REC142X200ランプは高さ142mm、幅200mmです。^{[2] [3]}

PARランプは、放物面反射鏡の形状、フィラメントの構成、放物面内でのフィラメントの配置に応じて、狭いスポットから広いフラッドまで、広範囲のビームを実現できます。^[4]ビーム幅を示すために、PARランプには次の接尾辞が一般的に使用されます。^{[5] PARランプは、車両のロービームとハイビームの}ヘッドランプ、フォグランプとドライビングランプ、スクールバスの警告灯 など、特定の用途のニーズに特有のビームパターンを生成するように製造されています。

接尾辞は1000ワットPAR64ランプのみに適用されます。集光ビームは楕円形になる場合があり、2つの数字で指定されることもあります。^[5]

アメリカ合衆国では、1939 年にシールド ビーム ヘッドランプが導入され、1940 年からはアメリカ市場のすべての車両に標準装備となり、1984 年モデルまでほぼ 45 年間、唯一のタイプとして認められていました。その前後、車両はモデル固有の非標準形状のヘッドランプを装備でき、交換可能なさまざまな電球を使用できました。1940 年から 1956 年の間、すべての米国の車には、デュアル フィラメントを備えた 7 インチ (178 mm) の丸型ヘッドランプが 2 つ装備され、各ランプがハイビームとロービームの両方の配光を提供しました。1957 年には、5インチの 4 つのシールド ビーム ヘッドランプ システムが導入されました。+3/4直径 146 mm の 2 インチの電球型蛍光灯は、米国の一部の州で許可されていました。翌年の 1958 年には、すべての州でこの新しいシステムが許可されました。2 つの電球には 2 つのフィラメントが含まれており、ロービームとハイビームとして機能し、他の 2 つの電球には 1 つのフィラメントのみが含まれており、ハイビームの動作時にのみアクティブになりました。

1975年モデルから、4灯式の長方形バージョンが合法化されました。新しいランプは165mm（6+1/2 1978年には、2灯式の長方形バージョンが合法化され、幅200mm（8インチ）、高さ142mm（5インチ）となった。+1/2 高さは 120 cm です。

丸型と長方形のランプサイズが2種類しか認められなかったため、シールドビームヘッドランプの義務化により自動車のスタイリングの可能性は大幅に制限されました。^[6]

1979 年、米国の自動車にハロゲンシールド ビーム ヘッドランプが登場しました。これにより、連邦自動車安全基準 108で新たに許可された、ランプのワット数を過度に高くすることなく、より高いハイビームの明るさを実現しました。最終的に、ハロゲン シールド ビーム ライトが (米国の) 自動車ランプ市場を席巻するようになりました。

航空機着陸灯（ACL）は、ビームの広がりが非常に狭い密閉ビームであることが多い。通常、PAR36またはPAR64のサイズで、28V DCで動作する。^[7]舞台照明にも使用されている。

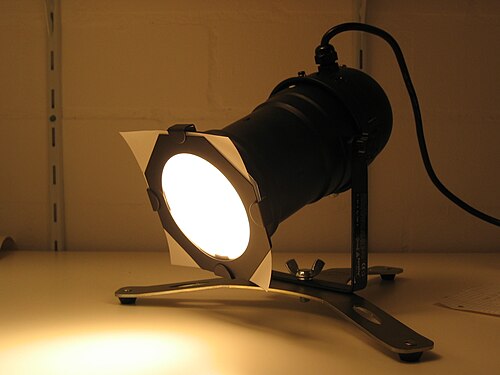

PARランプとその器具は、舞台やコンサート、映画制作の現場で、あるシーンにかなりの量の平面照明が必要な場合に広く使われている。PARCANと呼ばれる缶型の器具に取り付けられることが多く、ゲルと呼ばれる色付きシートを取り付けて色を生成することができる。缶は異なる色の列に並べられ、同じ列はステージの両側に置かれる。アルミニウムの棒で作られたこのようなアセンブリはPARbarと呼ばれる。^[a] PARは手頃な価格なので、複数の異なる色のカラーウォッシュに最適です。しかし、ビームの直径、形状、鮮明さを動的に制御できないため、PARはフロントウォッシュ以外のFOHライトとしてはあまり使われませんが、真上または極端な角度からの照明などの特殊効果照明や、オーバーヘッド/ステージ上の一般的なウォッシュライトには使用できます。PAR缶をうまく使えば、低予算の制作でも効果の高い作品を作ることができます。

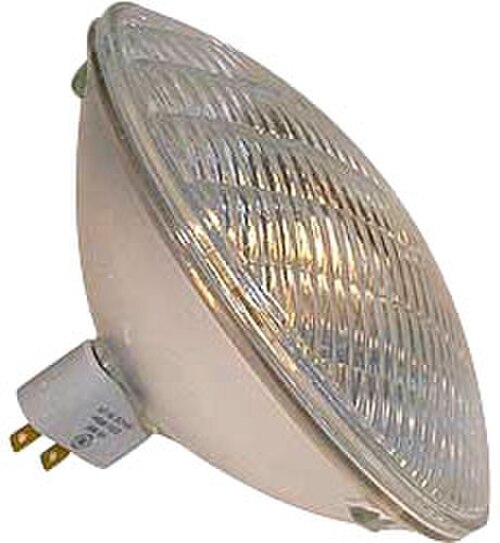

PAR64 シールド ビーム ランプは、これらの目的によく使用されます。通常、250、500、または 1000 ワットの定格電力で利用できます。ビームの広がりは、ランプのリフレクタの背面に刻印されているように、FL (フラッド)、SP (スポット)、NSP (ナロー スポット)、および VNSP (極狭スポット) として指定されます。

E22 口金で定格最大 150W の PAR38 ランプは、パティオや裏庭の家庭用屋外投光照明によく使用され、また、たとえば私道のセキュリティ/利便性照明として PIR センサー スイッチと組み合わせて使用​​されることが多かった。カラー バージョンはディスコやモバイル DJ の間で人気があったが、カラー バージョンは通常 100W までしかなく、標準の PAR38 電球よりもかなり高価だった。家庭用アプリケーションでは、白熱 PAR38 はハロゲン、後に LED に大きく置き換えられた。

日光やその他の反射光が利用できる状況では、 PAR アレイと同じ効果を得るために、白いフォームリフレクターがよく使用されます。PAR 缶は、一部のステージ アプリケーションでLED ステージ照明に置き換えられています。LED ステージ照明は、白色光が不要な場合に、消費電力が少なく、カラー フィルターを使用せずに幅広い彩度の高い色を生成します。

エジソンねじ口金付きの小型の密閉ビーム PAR ランプ (PAR 38 以下) は、屋内照明でよく使用されます。天井やレールに取り付けられた埋め込み式の器具で使用されます。

シールドビームランプアレイは現代の灯台でも使用されています。^[8]

高出力、主電源電圧の劇場用PARは通常、2ピンGX16d「Mogul」ランプコネクタを使用します。^[9] G9.5とその派生型も一般的です。劇場のメタルハライドランプはG12を使用します。電球自体に使用されることに加えて、G38コネクタはRayliteリフレクタア​​センブリの一部としても使用されますが、一部のRayliteリフレクタには「テール」があり、セラミックコネクタブロック（理想的には缶の本体に固定）を使用して主電源フレックスに接続する必要があります。^[10]

住宅やオフィスでの使用では、ランプの電圧用の通常のコネクタがよく使用されます。これには、主電源供給の PAR 用のエジソン スクリューまたはバヨネット コネクタ、または低電圧アプリケーション用の小型の 2 ピン コネクタが含まれます。

一部のメーカーは、PAR ランプの寸法に一致するLED改造機器を製造しています。LED MR ランプの場合と同様に、LED PAR ランプは一般に、反射器操作には適さない個別の LED 要素の配列を使用します。ただし、絞りまたはレンズを使用してある程度のビーム制御を得ることは可能であり、40° の広がりを持つ LED PAR 38 交換品が一般的です。

舞台照明用に作られたモデルでは、寸法がそれほど似ていない場合があります。色調整機能のためにRGB カラー モデルが使用されることが多いですが、一部の高級照明器具では、より優れた色再現のために 5 原色システム (寒色と暖色の白色 LED を使用) が使用されています。

インテリジェントな可動式 PAR により、照明制御コンソールを介して計器をパンおよびチルトすることができます。これらは通常、異なる光源を使用し、ビームの色と形状をより細かく制御できる専用のインテリジェント照明器具に置き換えられています。
