サガイン断層

サガイン断層
ミャンマーのサガイン断層
座標	21°55'06.8"N 95°59'01.6"E
国	ミャンマー
都市	ヤンゴン、ネピドー、メイッティーラ、マンダレー、ミッチーナー
特徴
セグメント	南部セクション: バゴー、ピュー、ネピドー、メイッティーラ、ザガイン。北部セクション: トーマ、バン マウク、インドー、マウル、シャドゥザップ、カマイン、モガン
長さ	1,400キロ
変位	18～20 mm/年（0.71～0.79インチ/年）
テクトニクス
状態	アクティブ
タイプ	変換障害
動き	右手
年	1500万～2200万年前

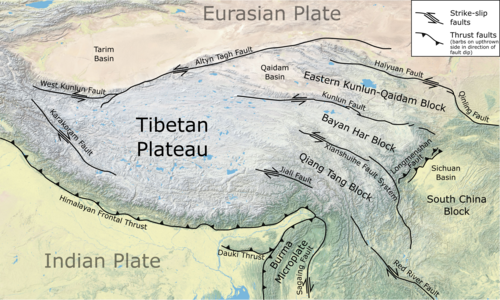

サガイン断層はミャンマーの主要断層で、インドプレートとスンダプレートの間の主に大陸性の右横ずれトランスフォーム断層である。アンダマン海の分岐境界とヒマラヤ前線に沿った活発な大陸衝突地帯を結んでいる。マンダレー、ヤメティン、ピンマナ、首都ネピドー、タウングー、ペグーなどの人口密集都市を通過し、マルタバン湾に流れ込み、全長1200キロメートル以上にわたっている。^{[1] [2]}

地質学者フリッツ・ノエトリングは1900年に出版した著書『ビルマの中新世』の中で、現在のザガイン断層と一致する活断層の部分的な可視化を記録した。 1913年にはインド地質調査所のトーマス・ヘンリー・ディッグス・ラ・トゥーシュ^[3]が、マンダレーのシャン高原西縁に沿うプレート境界の存在を認めた。これにはザガイン丘陵の変成岩層と中央第三紀盆地を分けるものも含まれている。ハルバンス・ラール・チッバー（1934）はミャンマーで発生した過去の地震を分析していた際、それらの震源を結んだ線状の痕跡を発見し、同じ断層沿いにあると推測した。^{[4] 1970年にはアウン・キンらが}タウングーからタベイキンまでの地球物理学的手法とブーゲ重力調査を用いて断層の存在を確認した。同年、ウィン・スエはこれを「サガイン断層」と命名した。また、彼は第5回ビルマ研究会議で、サガイン・タガウン山脈の地溝帯におけるこの断層について初めて記述した。彼は、ミャンマーのほぼ全域を南から北に走るこの断層が横ずれ断層であると判断し、これを歴史上の地震と関連付けた。1991年の断層研究では、2つの変成岩ユニットを分析し、断層の起源を漸新世末期または中新世前期と仮定して、総変位量は203km (126マイル)、滑り速度は年間22mm (0.87インチ) であると判定された。^[5]

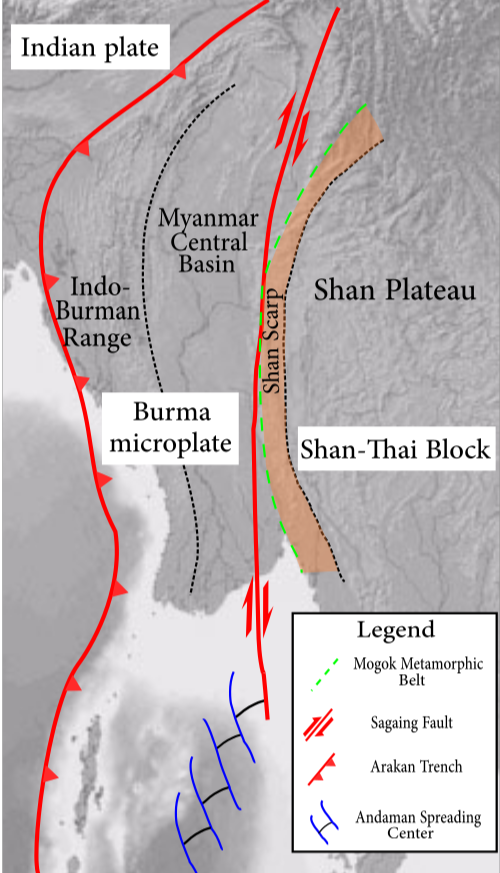

ザガイン断層は、アンダマン海の沖合で分岐境界から始まり、中央ミャンマー盆地を通過する。断層は、西側のシャン断層に比べて、その全長の大部分で比較的低い地形的起伏を有する。 [ ^6]東ヒマラヤ断層群からアンダマン海までの全長は 1,400 km (870 マイル) である。^[7]断層は全長の大部分で大きな段差によって中断されることなく走っているが、北部の 400 km (250 マイル) は、幅 100 km (62 マイル) の個々のセグメントに「馬の尾」状に分岐している。

GPSデータによると、インド・スンダプレート境界を横切る総滑り速度は約35 mm/年で、そのうち18 mm/年はサガイン断層によって吸収される。 ^[8]断層沿いの測定された最大変位は約100 kmであるが、いくつかの著者は360 kmから400 kmの間であると提案している。^{[9] [10]}

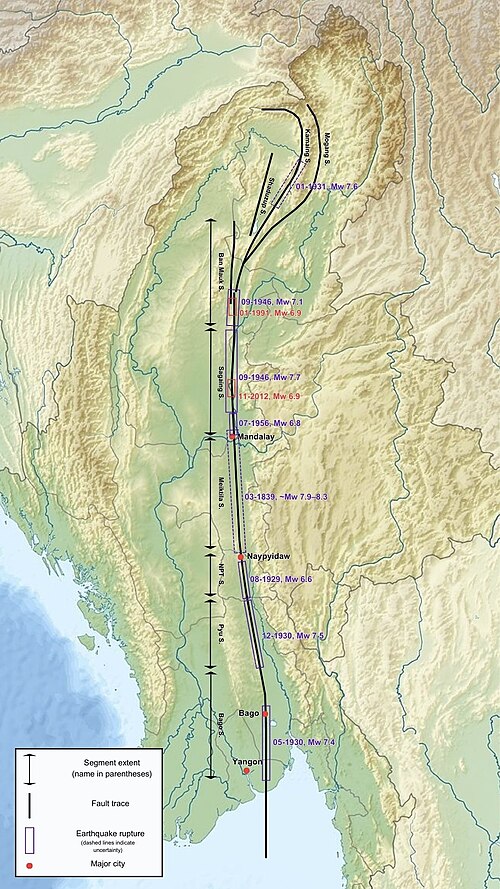

南部セクションは、南から北にバゴー、ピュー、ネピドー、メイッティーラ、サガインの各セグメントから構成される。170 km (110 mi) のバゴーセグメントは、ヤンゴン南東のミャンマー海岸から北緯 18 度まで伸びており、そこで断層は急激に曲がる。南部の終点と沖合セクションは不明であるが、数十 km 沖合で東西に走る正断層とつながっている。1930 年 5 月の Mw 7.4 の地震では、バゴーセグメントの約 100 km (62 mi) が少なくとも 3 m (9.8 フィート) ずれて破壊された_。  [ 9 ^]

ピューセグメントはバゴーセグメントの終点から始まり、130 km (81 マイル) 北緯 19.1 度まで続く。バゴー-ヨマ山脈の麓に沿って走る。セグメントの中央部には断層跡の東側にテラスがあり、この地形の東側には逆断層の垂壁が見られる。この地形はセグメントが地殻圧縮を受ける小さなトランスプレッション成分によるものである。セグメントの大部分は1930 年 12 月にその南限で発生したM _w   7.3 の地震で破壊された。 ^[9]

ネピドーセグメントは、全長70km（43マイル）にわたって19.1°Nで分岐する2本の平行なストランドで構成されています。両方のストランドは、水路と扇状地を切り抜けています。西側のストランドはネピドーの東を走っています。1929年8月にセグメントの近くで発生した中程度の被害を及ぼす地震により、ネピドーの南40km（25マイル）の鉄道と橋が被害を受けました。^[9]国際地震学センターは、この地震をM _w   6.5としました。^[11]

メイッティーラ断層は、ネピドーからマンダレーまでの広い谷を220km（140マイル）にわたって走る。この断層では断層を挟んだ標高差が見られないことから、断層面のずれは生じない。北緯20度では断層が川を2.4km（1.5マイル）ずらしており、これが断層面の最大のずれである。この断層面と明確に関連している歴史上の大地震はないが、1839年のアヴァ地震が有力な候補に挙げられる。この地震ではインワ市が破壊され、イラワジ川の東と南の地域に甚大な被害が出た。^[9]

サガインセグメントは、地形学的特徴から 1970 年に発見されました。このセグメントは比較的直線的で、イラワジ川の西側、北緯 21.9 度から北緯 22.6 度まで走っており、鮮新世以降の扇状地と重なっています。シングー高原を横切り、川の東西に走る 2 つのセグメントに分かれています。北側の西側の岸はタウマセグメントです。1946 年には、このセグメントの北側の 3 分の 2 でM _w   7.7 の地震が発生した可能性があります。このセグメントは、2012 年に発生した小規模な M _w   6.8 の地震でも破壊されました。南側の残りの部分は、 1956 年の破壊的な M _w   7.1 の地震で破壊された可能性があります。 ^[9]

サガイン断層は、北緯 23.5 度から「馬の尾」のように外側に広がり、4 つの断層帯に分かれる。タウマ断層は東向きの崖に沿って走り、小川は右方向にずれている。サガイン断層の西側は北に伸び、タウマ断層で代表される。この痕跡は北緯 24 度ではもう見えず、左のステップオーバーが西 10 km (6.2 マイル) のバン マウク断層につながる。ステップオーバーの間には、トランスプレッション断層を横切る北東から南西に走る断層が連続している。その多くは長さ 20 km (12 マイル) 未満で、一部は滑りに正方向成分を示しているが、その弱い表現は、サガイン断層の主枝に比べて滑り速度が小さいことを示唆している。^[9]

Ban Mauk セグメントは、北緯 23.8 度から始まり、150 km (93 マイル) にわたって続きます。このセグメントに関連する明確な地形的オフセットがまれなため、その滑り率は低いと推測されます。このセグメントは、西部の新第三紀火山岩と東部の中新世堆積層の境界を示しています。北緯 25 度で断層跡は消え、東のTaungthonton 火山の砕屑性堆積物に埋もれています。北緯 23.7 度では、in Daw セグメントがイラワジ川の北岸で Tawma セグメントから分岐し、北北東方向のトレースを続けます。北緯 24.25 度にある 3 km (1.9 マイル) 幅の引き離し盆地が Mawlu セグメントと分離し、そこから北北西方向に 90 km (56 マイル) 続きます。両セグメントを合わせた長さは 170 km (110 マイル) と推定されます。これらのセグメントの測地学的分析により、年間約2cm（0.79インチ）のひずみ蓄積が明らかになった。  1946年のMw 7.7地震の_{3分前に、 AMw}   7.3の前震がDawセグメントで発生した。^[9]

断層は、マウルセグメントが終わるところで、シャドゥズアップ、カマイン、モガンセグメントの3つのセグメントに分岐している。3つのうち最も西にあるシャドゥズアップセグメントは、120 km (75 マイル) を超えないと考えられている。明確な地形的特徴がないため、このセグメントでは活動があまり起こっていないことが示唆されている。カマインセグメントは、北緯26.7°を超えてナガ丘陵のさらに北まで続いている。右横ずれ変位は、その北端にあるナガ丘陵の東側にある排水路でもよく表れている。断層は北に続き、アッサム渓谷に関連する逆断層系に合流する。モガンセグメントは、3つの中で最も活動的であるが、地震活動はカマインセグメントほど活発ではなく、北緯24.8°から広い弧を描いて走っている。北緯26.8°で終わり、北西から南東に走る逆断層に変わる。これらのセグメントの1つは1931年1月に_Mw7.6  の地震を引き起こしたが、地震データと等震度マップがないため、その発生セグメントは暫定的なものにとどまっている。しかし、揺れはカマインセグメント沿いでより激しかった。^[9]

数世紀にわたり、この断層は破壊的な地震と関連づけられてきた。1839年の大アヴァ地震では数百人が死亡し、当時の帝国首都インワを含む多くの都市が被害を受けた。^[12]この地震のモーメントマグニチュードは8.0以上と考えられている。マグニチュードが大きいということは、断層沿いの破壊距離が少なくとも300kmに及ぶことを意味する。

20世紀初頭の1929年から1931年にかけて、ザガイン断層の半分以上の長さで大きな地震が発生した。最初の地震は1929年8月にネピドーの南西、ペグー山脈のテーェットミョーの東を襲い、その後もさらに大きな地震が続いた。 ^[13]この地震による被害の報告は十分ではないが、震源地から北に約133.6km離れたヤメティンでは建物が揺れ、物が移動したと言われている。 ^[14]この地震のマグニチュードは7.0以下だった。

5月5日の夜、ペグー  市の北でMw7.5を_記録した大きな地震が発生し、広範囲にわたる死者と損壊をもたらした。^[15]その前に前震はなかった。地震の最大震度はロ​​ッシ・フォレル・スケールでIXからXであった。^[9]ペグー市、ラングーン、その他いくつかの町が破壊された。ペグーでは火災が発生し、深刻な液状化によりさらなる被害が生じた。ペグーでは約500人が、ラングーンでは58人が死亡した。他の村でもさらに多くの死者が記録された。^[14]この地震は小規模な津波を引き起こし、沿岸の村々を浸水させた。^[12]これは1929年から1931年にかけての一連の地震の中で最も死者を​​出した地震である。

12月3日の夜には2回中程度の前震が発生した。最初の前震は5秒間続き、パニックを引き起こし、ピンマナとラングーンで感じられた。もう1つの前震は最初の前震よりも強かったとされているが、最初の前震ほど広範囲に感じられたわけではない。^{[16] [17] [18]}

12月4日の早朝、タウングー県ピューで_{マグニチュード}  7.3の地震が発生し、激しい揺れが続いた。^[19] 12月4日の地震は5月の地震の震源地よりさらに北、ピューの西南西約6.4～9.7kmで発生した。被害は甚大で、鉄道がずれてねじれ、市内の多くの建物が倒壊した。約30人が死亡した。最大震度はロ​​ッシ・フォーレル震度スケールでXと判定された。^[16]この地震は5月の地震の余震ではなく、ザガイン断層の別の部分を破壊したためである。^[9]

1930年5月と12月の地震はこの活動期に発生したが、北部の活動とは無関係の別々の出来事であった。しかし、1930年12月の地震は、5月の前回の地震からの応力伝達によって引き起こされた。^[20]

1930年7月18日にエーヤワディ地域で発生したあまり知られていない地震では、約50人が死亡した。^[21]国立環境情報センターのデータベースによると、この地震の規模は不明である。^[12]この地震について言及している唯一の出版物は『東南アジア地震学会』である。^[22]

この一連の地震の中で最大の地震は、インドージー湖  の隣で発生したマグニチュード7.6の地震で、_大規模な地滑りや地盤崩壊を引き起こした。^{[14] [23]}この地震で死傷者は出なかった。

ピューの北146.5キロで、マグニチュード不明の別の激しい地震が発生しました。マンダレーとタナトピンで感じられました。^{[14]レンガ造りの建物6棟が被害を受けました。8月19日には、別の地震でマンダレーの建物に亀裂が入り、}カローにも軽い影響が出ました。^[16]市は再び揺れ、タウングーのシュエサンドー・パゴダが倒壊しました。^[14]

数回の短い地震により、タウングー、ピュンタザ、ナンギュンでは人々が目覚めた。^[16]

  1946年9月12日、マンダレー北部でマグニチュード_7.3と7.7の2つの大地震が発生した。 ^[11]この2つの地震は、インド国内で最大級の地震の一つとして記録されている。記録が乏しいため、この地震についてはあまり知られていない。

地震の歴史的記録を振り返ると、1906年と1908年にはザガイン断層の北端で2つの大きな地震が発生している。^[20] 1906年8月31日のプタオ地震の推定モーメントマグニチュードは7.0で、1908年の地震はMw 7.5であった_。   [ ^{24] [25]}

1908 年の地震により、南方向への応力が蓄積され、1931 年の地震はそこで発生することになりました。同様に、1946 年の地震の断層は 1931 年の断層よりも真南で発生しました。1946 年の二重地震の最初の主震は、断層の応力レベルの急激な増加により、2 番目の主震を引き起こしました。

10年後、マンダレー近郊でマグニチュード7.1の地震が_発生  し、少なくとも40人が死亡した。^{[12]この地震は1946年の断層破壊の南側を破壊した。1991年には、1946年の2回の断層破壊の間に小さな地震断層があり、}_{マグニチュード}  7.0の地震が発生し、1946年の地震の小さな部分が部分的に再破壊され、2人が死亡した。^[26]

2012年のシュエボ地震は、ザガイン断層で発生した最近の大きな地震である。マグニチュードは6.8で、マンダレー北部の断層を破壊した。この地震の詳細で徹底的な評価により、破壊は45kmの長さと推定された。重心モーメントテンソルの解は、地震が南北方向に伸び、東に急傾斜する亜垂直の断層を破壊したことを示唆している。^[6]

ザガイン断層は、超せん断地震を引き起こす可能性があることから、「地震断層スーパーハイウェイ」と呼ばれています。このような現象は、地震の破壊速度がS波速度を超え、潜在的にP波の速度に達したときに発生します。急速に伝播する破壊は、甚大な被害をもたらす可能性があります。ザガイン断層の比較的直線的な形状は、世界中で観測されている断層の中で最も長く連続しており、超せん断破壊に耐えることができます。断層が人口密集地域に近いため、超せん断地震は壊滅的な影響を及ぼす可能性があります。^[27]

メイッティーラ断層の北緯19.2度から北緯21.5度にかけて260km（160マイル）に渡る断層は、少なくとも1897年以降大きな地震が発生していないことから、地震空白地帯に指定されている。断層沿いには少なくとも2m（6フィート7インチ）のずれが蓄積しており、マグニチュード7.9の地震に相当する。ヤンゴンの南のアンダマン海には180km（110マイル）に渡る別の地震空白地帯があり、マグニチュード7.7の地震を引き起こす可能性がある。^[28]
