2インチ4重ビデオテープ（2インチクアッドビデオテープまたはクアドラプレックスとも呼ばれる）は、最初の実用的かつ商業的に成功したアナログ録画 ビデオテープ形式でした。^{[1]これは、}カリフォルニア州レッドウッドシティに拠点を置くアメリカの会社、Ampexによって1956年に放送テレビ業界向けに開発され、リリースされました。^[2]この形式を使用した最初のビデオテープレコーダーは、同じ年に製造されました。この形式は、放送テレビの運用とテレビ番組制作に革命をもたらしました。それまでテレビ業界で利用できる唯一の記録媒体は映画フィルムだったからです。

当時の米国のテレビ局による放送遅延のほとんどは現像に時間のかかるキネスコープフィルムを使用していたため、テレビ局はフィルムの処理と編集に時間と費用がかかるよりも、より実用的で費用対効果が高く、より迅速にテレビ番組をタイムシフトして 西側時間帯で放送する方法を求めていた。これらの課題に直面して、放送局は磁気テープ記録技術（すでに音声記録に使用されていた）をテレビでも使用できるように採用しようとした。1954年までに、米国のテレビ業界はハリウッドスタジオ全体の合計よりも多くのフィルムを消費していた。^[3]

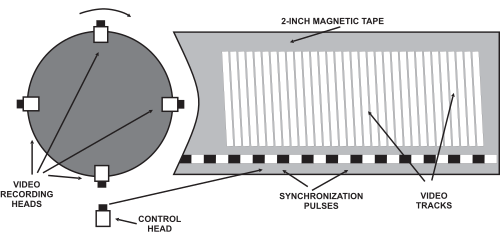

「クアドラプレックス」という用語は、ヘッドホイールに取り付けられた 4 つの磁気記録/再生ヘッドの使用を指します。ヘッドホイールは、 NTSC 525 ライン/30fps標準のクアッドデッキの場合は 14,386 RPM ^[4] (960 記録ストライプ/秒) 、 PAL 625 ライン/25fpsビデオ標準を使用する場合は 15,000 RPM (1,000 ストライプ/秒)の速度でテープを横切って横方向に回転します。この方法は、後のビデオテープ形式で使用されたヘリカルスキャントランスポートとは対照的に、クアドラチャースキャンと呼ばれます。テープは 7.5 インチまたは 15 インチ (190.5 または 381.0 mm)/秒の速度で走行し、オーディオ、コントロール、およびキュートラックは、テープの端近くに標準的な線形形式で記録されました。キュートラックは、2 番目のオーディオトラックとして、または線形ビデオ編集用のキュートーンまたはタイムコードの記録に使用されました。^[5]

クアドラプレックス形式ではセグメント記録が採用されており、2 インチ クアッド ビデオテープ上の横方向に記録された各ビデオ トラックには、インターレース ビデオのフィールドの 16 分の 1 (NTSC) または 20 分の 1 (PAL) ^[6]が保持されます(NTSC システムの場合、計算上、1 つのフィールドを完了するには、16 本のビデオ ラインで構成される 15 回の横方向ヘッド パスが必要です)。つまり、2 インチ クアッドでは、静止画、シャトル、逆再生、可変速度再生などの「トリック プレイ」機能はサポートされていませんでした。 （実際、4重テープ方式では、テープが通常の速度で再生されているときしか認識可能な画像を再生できませんでした。）^[7]しかし、水平解像度が約400 ライン/画像の高さで非常に高品質の画像を生成することができ、 1956年の開始から1980年代半ばまで、テレビ放送の事実上の業界標準であり続けました。その後、タイプCビデオテープなどの新しい、小型でメンテナンスの少ないビデオテープ方式に取って代わられました。^[8]

2 インチ クワッドには 3 つの異なるバリエーションがありました。

• ローバンドは、1956年にアンペックスが発表したクワッドの最初の種類であり、
• ハイバンドは、ビデオをテープに記録するためにより広い帯域幅を使用し、ビデオテープレコーダー（VTR）からの高解像度のビデオを実現しました。
• より優れたタイムベースの安定性とより高い保磁力のテープを実現するためにパイロット トーンを使用したスーパー ハイバンド。

1960年代後半から1970年代にかけてアンペックスが製造したクアッドマシンのほとんどは、低域と高域の両方の2インチクアッドテープを再生できます。^[9]

1950 年代にネットワークがキネスコープフィルムを使用して中央、山岳、太平洋時間帯のテレビ番組をタイムシフトすることは (各時間帯で同じ現地時間に番組を放送するため)、非常に慌ただしく危険な試練でした。これは、地元のテレビ局が東海岸から番組のビデオ (電話会社AT&Tがリースしたマイクロ波中継または同軸ケーブル回線を介して生中継) を受信し、それをキネスコープ フィルムに記録し、放映用にフィルムを現像する時間がほとんどなかったためです。これは通常、キネスコープが現像装置から出てきた直後、フィルム乾燥機から出たばかりの温かい状態で放映されたことを意味していました。ネットワークではこれを「ホット キネ」と呼んでいました。1954 年までに、ネットワークはキネスコープ用の生フィルム ストックをハリウッドのすべての映画スタジオの合計よりも多く使用し、30 分あたり最大 4,000 ドルを費やしました。^{[10] [11]}

アンペックスは、ビング・クロスビー・エンタープライズとRCAの試作型ビデオテープレコーダーの非実用性を見て、テープ節約と西海岸のネットワークの遅延問題の解決策を考慮して、より実用的なビデオテープフォーマットの開発に着手した。1952年から、アンペックスは2インチ（51 mm）幅のテープを使用したマークI型VTRの試作機^{[12] [13]}を製作した。アンペックスは、ビデオに十分な帯域幅を記録するために、固定されたヘッドの横をテープが高速で移動する代わりに、比較的低速で移動するテープ上でヘッドが高速で移動するようにすることを決定した。この結果、マークIでは円弧スキャンが採用され、回転するディスクの面（ヘッドが取り付けられている部分）がテープと接触する（横方向直交スキャンのヘッドホイールの端とは対照的）。これにより、テープの幅全体にわたって円弧状のトラックが記録されるようになった。^[14]円弧スキャンによりヘッドからテープへの速度は約2,500インチ/秒（63,500 mm/秒）となったが、テープから再生されたビデオ信号の時間ベースの安定性に問題があったため、アンペックスは円弧スキャンを放棄し、より信頼性の高い横方向スキャンシステムを採用した。^{[15] [16]}

アンペックスは1950年代半ばまでマークII ^[17]とマークIIIのロトタイプレコーダーの製造を続けました。^[18]

マークIV ^{[19] は、 1956年4月14日に}シカゴで開催された全米ラジオテレビ放送協会（現在のNAB）の大会（NABショー）で初めて公開されたマシンです。CBSのウィリアム・ロッジがスピーチを終えると、マークIVは彼の画像と言葉をほぼ即座に再生し、驚いた出席者の間で「大混乱」を引き起こしました。^[10]以前のマークIIIは外観が改良され、同じ日にレッドウッドシティのアンペックス本社でもデモが行われました。両方のデモは成功し、アンペックスは4日間でこのマシンの注文を200万ドル獲得しました。^[10]

アンペックスは後に、マークIVをベースにしたクアッドVTRの最初のモデルであるVRX-1000をリリースした。これはプロトタイプでもあり、^[20] 16台が製造された。その後に製造された機械は最終生産モデルであり、VR-1000と命名された。^[21] 1956年後半のアンペックスビデオテープレコーダーの広告価格は45,000ドル（2023年の504,000ドルに相当）であった。^[22]

1957年、アンペックスが2インチクアッドフォーマットを導入した直後、RCAはクアッド互換のVTR、TRT-1Aを導入した。当時「ビデオテープ」という言葉はアンペックスの商標であったため、RCAはこれを「テレビテープレコーダー」と呼んだ。^[23]

アンペックスは、1959年半ばのVR-1000Bを皮切りに、クアッドデッキのアップデートおよび改良モデルを開発、発売した。当時、アンペックスは、VR-1000が世界中で360台以上、米国では250台以上（各ネットワークで約30台、独立局で100台、制作会社で20台）販売されたと宣伝していた。^[24]第2世代のVR-2000 ^[25]は1964年に登場した。その後、1966年に縮小版のエコノミーバージョンであるVR-1200が発売され、1970年代にはAVRシリーズのVTRであるAVR-1、AVR-2、AVR-3が発売された。 AVR-2 は最もコンパクトなクアッド VTR で、大型のクアッド マシンに必要な208 または 220 Vの三相AC 電源ではなく、従来の 120 ボルト (V)単相家庭用AC 電源を使用して動作しました。RCA は、TR-22、TR-70、TR-600 などのクアッド VTR の後継モデルもリリースしました。^{[引用が必要]}

CBSは2インチ4倍速ビデオテープを使用した最初のテレビネットワークであり、1956年11月30日にダグラス・エドワーズ・アンド・ザ・ニュース^{の西海岸遅延放送で使用しました。 [26]} 1956年12月24日のCBS番組アーサー・ゴッドフリーのタレントスカウトは、ニューヨークから全国に生放送され、太平洋時間帯で時間差再放送のために録画された最初の娯楽番組となりました。^{[27] [28]} 1957年1月22日、ハリウッドで制作されたNBCのゲーム番組トゥルース・オア・コンシクエンシズは、事前に録画されたビデオテープからすべての時間帯で放送された最初の番組となりました。^[29]

アンペックスのエンジニアでマークIからVR-1000までの2インチ4連ビデオテープ開発に携わったのは、チャールズ・ギンズバーグ、^[26]アレックス・マクシー、フレッド・フォスト、シェルビー・ヘンダーソン、チャーリー・アンダーソン、レイ・ドルビー（後にドルビー研究所を設立）でした。^{[30] [31]}

2インチ機の信頼性が高まるにつれ、局外放送（OB）制作で使われるようになった。巨大な機械は専用のトラックを必要とし、非常に労働集約的で、現場でのメンテナンスもかなり必要だった。それにもかかわらず、これらの機械により、OBビデオエンジニアは即座にリプレイを提供したり、字幕を追加できるオープニングシーケンスを生成したりすることが可能になった。^[32]

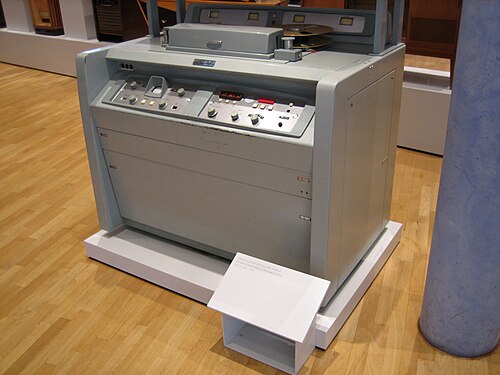

• VR-1000 (1956) (VRX-1000) FMローバンド、3ラック真空管、モノクローム。タイムベース補正なし。^{[33] [34] [35]}
• VR-1000「Allen」または「Allenized」アップデートキット（Allen ElectronicsのSteve AllenがAmpex向けに製作）は、カラーソリッドステート、FMハイバンドアップデート可能なソリッドステートサーボシステム用です。^[36]
• VR-1001 トランスポートを垂直にした VR-1000。
• VR-2000 (1964) ソリッドステート、ハイバンド対応初のカラー対応クアッドVTR。オプションのEditec、ドロップアウト補正。マーク10ヘッド。アナログTBC。^[25]
• VR-1100E（1966年）ソリッドステートVR-1000。^[37]
• VR-1195 (1966) 多くの Ampex アップデートが施された VR1100。
• VR-1200 (1966) ソリッドステート、カラーハイバンド。アナログTBC。オプションのEditec。VR-2000の縮小版エコノミーバージョン。^{[38] [39]}
• VR-3000 (1967) Mark 11ボールベアリングヘッドを搭載したポータブルVTR。全フォーマットVTR（NTSC/PAL/SECAM、15 IPS/7.5 IPS、ハイバンド/ローバンド）。デジタルTBCは可能だったが、基本ユニットに大幅な機械的変更が必要だった。バッテリーまたはライン電源。^[40]
• VR-3000B ポータブルVTR VR-3000の改良版。デジタルTBCはプラグインアクセサリとして利用可能で、基本ユニットを変更する必要はありませんでした。バッテリーが改良されました。^[41]

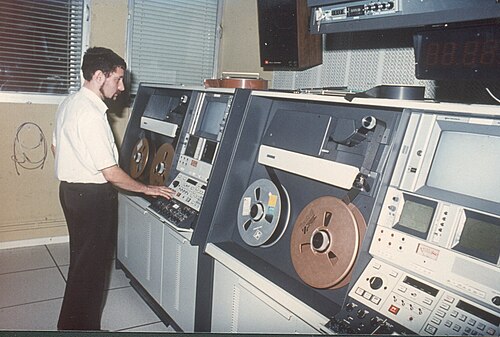

• AVR-1（1973）超高速VTR、真空コラム、真空キャプスタン、航空輸送。NTSC / PAL切り替え可能。アナログTBC。^{[42] [43]}
• ACR-25（1974）カートVTR、AVR-1型デッキ2台付き。^[44]
• ACR-25B（1975）カートVTR、ACR-25にAVR-2デジタルTBCを搭載。^{[45] [46]}

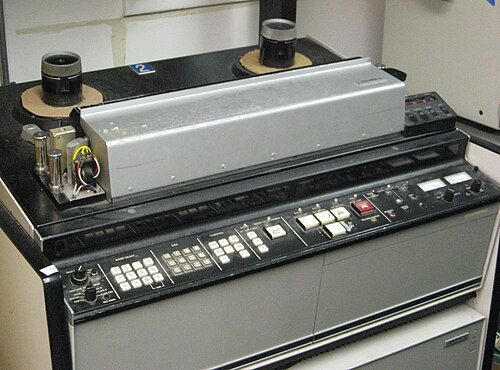

• AVR-2 (1974) デジタル TBC、スタジオや遠隔地のトラックで使用されるコンパクトなクワッド。110 ボルトの単相AC を使用します (他のクワッド モデルでは 220 ボルトまたは3 相AC サービスが必要ですが、AVR-2 は 110 ボルトまたは 220 ボルトのサービス用に配線できます)。
• AVR-3 (1975) 最後のAmpex Quad、デジタルTBC。真空キャプスタン。超高帯域。^{[47] [48]}

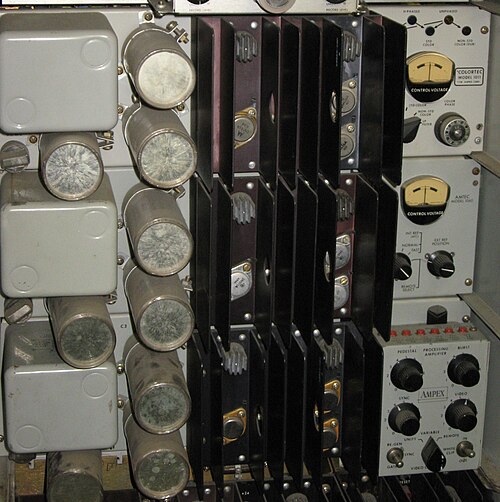

VR-2000とVR-1200（およびVR-1100EとVR-1195、および一部の更新されたVR-1000 VTR）は、ビデオテープの再生タイムベースエラーを修正するためのモジュールを使用していました。^[49]

• TRT-1A（1957年）真空管VTR、真空管4本ラック。^{[50] [51] [52]}
• TRT-1B（1959年）真空管VTR、3ラック。オプションでカラー化が可能で、ラック数は6ラックに拡張され、カラー処理装置とカラーモ​​ニターも含まれる。^{[53] [54]}
• TRT-1ACプロトタイプ^[55]
• TR-2（1960年）一部の固体を備えた真空管VTR。低帯域またはモノクロ。^[56]
• TR-11 (1961) ソリッドステートPS電源を備えた真空管VTR 。
• TR-22（1961）モノクロローバンド、後にカラーバージョン。^{[57] [58]}
• TR-22C（1964年）ハイバンドカラー。
• TR-2 (1964) レコード専用ソリッドステート。
• TR-3（1964）再生専用ソリッドステート。^{[59] [60]}
• TR-4（1964）両方ともソリッドステート。^{[61] [62]}
• TR-5（1964）コンソールポータブルソリッドステート。^{[63] [64]}
• TR-22D（1966年）^[65]
• TR-70 (1966) ソリッドステート、ドロップアウト補正機能付きハイ/ローバンド。ハイバンドとローバンドのカラーまたはモノクロ。RCAのマルチスタンダードマシン^{[66] [67]}
• TR-70C (1967) デジタルTBCを搭載したTR-70。
• TR-50（1967）TR-4ハイバンド。^{[68] [69]}
• TR-60 (1969) ハイバンドおよびローバンドのカラーまたはモノクロ。TR-60 は TR-50 の改良版です。RCA のマルチスタンダード マシン 405/525/625 ライン。TR-60 および TR-70 は、TCR-100 カート マシンとのマスター/スレーブ構成で使用され、SPU が TCR100 にインストールされていない場合は、TR-60 および TR-70 マシンのビデオ処理回路をタイムシェアリングしていました。
• TCR-100 (1970) デュアルデッキビデオカートリッジマシン。信号処理装置はSPU-100。多くの空気作動機構を備えていた^{[70] [71] [72]}
• TR-61 (1972) ハイバンドカラー、デジタルサーボシステム、NTSC / PAL切り替え可能、TR-60 は TR-50 のアップデート版です。
• TPR-10 (1975) ハイバンドカラーポータブル。VR-3000よりも大きく、カラー再生が可能で、米空軍が数台使用。^[73]
• TR-600 (1972) 最後のRCAクアッド。デジタルTBC、スタジオやリモートトラックで使用されるコンパクトなクアッド。^{[74] [75]}

• BM-20 B&W 4重管TVR（1963-1970年）。^{[76] [77]}
• BCM-40 (1970–1972) ソリッドステート、アナログTBC。^{[78] [79]}
• BCM-40C (1972–1976) 改良型BCM-40 ^[80]

• Кадр-1 (Kadr-1) - 白黒、真空管 (1964)。^[81]
• Кадр-1Ц (Kadr-1Ts) - プロトタイプユニット、カラー記録テスト用に改造（1964年）^[82]
• カドル-2 (Kadr-2) - プロトタイプユニット、白黒、ソリッドステート (1966); ^{[83] [84]}
• Кадр-3 (Kadr-3) - カラー、固体（1967）; ^[85]
• カドル-3П（カドル-3P） -量産トラック向けの2ラックバージョン（1969年）^[86]
• Кадр-3ПМ (Kadr-3PM) -タイムコードベースの編集用に改造（1980年）^[87]
• Кадр-5（Kadr-5） - 高速編集VTR、真空コラム（1976年）。^[88]

• КМЗИ-1 (KMZI-1) - プロトタイプユニット、白黒、真空管。ソビエト初のVTR。クアッドフォーマットに基づいているが、2インチではなく70mmテープを使用している（1959年）^{[89] [90]}
• КМЗИ-4 (KMZI-4) - КМЗИ-1の量産型で、通常放送に使用された（1960年）^[91]
• КМЗИ-6 (KMZI-6) - 白黒、真空管。初の量産型VTR。SECAMエンコードによる初の実験的カラー録画に使用された（ 1962年）^{[89] [92]}
• КМЗИ-12 (KMZI-12) - 白黒、真空管。2インチテープとの互換性のために交換可能なヘッドブロックを備えていた（1965年）^{[89] [93]}
• エレクトロン2（Electron-2） - 白黒、ソリッドステート、Quadフォーマットに完全準拠（1966年）^{[89] [94]}
• エレクトロン-2M（Electron-2M） - カラーバージョン（1966年）。^[95]

• ソニーは1958年にNHKでアンペックスのVTRを見て、実験的な2インチVTRを作ったが、2インチ4重VTRは販売されなかった。^{[96] [97]}
• VA-50とVA-100は、米国のVisual Electronics社が販売した。(1965-1970) ジム・サープ作。スティーブ・アレンの部品を多く使用。当初はAllenized VR-1000で、RB 1000として販売されていた。その後Visual社はAllenized Bosch BM-20に切り替え、VA-50とVA-100としてカラーリングした。^[36]
• WZT（ポーランドのワルシャワテレビ局）はVTR MW-623（1963年のプロトタイプ）を製造し、その後MW-645（1965年、ポーランドのテレビで一般的に使用）に改良され、最終的に100％ソリッドステートのMW-700C（1971年）が製造されました。VTRは海外では販売されませんでした。^[98]

2インチクワッドは、テレビ放送やビデオ制作の主流フォーマットとしては使用されなくなり、1インチタイプC（1976年）、U-matic、ベータカムなどの使いやすく実用的でメンテナンスの手間が少ないアナログテープフォーマットに取って代わられました。テレビやビデオ業界がデジタルビデオテープ（DVCAM、DVCPro、デジタルベータカム）や高解像度（HDCAM）に移行したことにより、アナログテープフォーマットはますます時代遅れになりました。^[99]

VR-1000 時代のマシンの操作には、高度な訓練を受けたビデオ エンジニアのスキルが必要でした。テープを交換すると、オペレーターは VTR を「整列」させる、つまり再生準備が整う前にマシンをテープに合わせるための特殊な技術的調整を行うのに 30 分も費やしました。VR-1200/2000 以降では、ヘッドの製造/改修の許容範囲、タイムベース補正、ソリッド ステート エレクトロニクスの熱安定性の向上により、テープ交換は 1 分未満で可能になり、サーボの調整はシフトごとに 1 回だけで済みました。AVR-1 以降では、サーボは自動調整され、テープ交換はオペレーターがスレッドを明瞭に表現できる限り速くなりました。^[100]

現在も使用されている数少ない4連VTRは、アーカイブの2インチ4連ビデオテープ素材を新しいデータ保存形式に転送および/または復元するために使用されていますが、1950年代から1960年代後半の主流のテレビ連続ドラマのほとんどは、数年前に最新のメディアにリマスターされており、過去10年以内にデジタル化もされています。^[101]

• 2インチオープンリール式アナログビデオシステム
• 録画用ビデオテープを支える真空ガイド
• テープ速度 15 ips (381 mm/s) [半速モードでは 7.5 ips)
• ビデオ録画FM信号
• アナログ制御トラック 1 本 (240 Hz) 20 ミル [ビデオテープ下部]
• 2 つのアナログ オーディオ トラック: 2 つのオーディオ トラック、または 1 つのオーディオ トラックと 1 つのキュー トーン トラック、または 1 つのオーディオ トラックと 1 つのリニア タイムコード トラック
• アナログオーディオトラック 70 ミル [ビデオテープの先頭]
• アナログオーディオキュートラック 20 ミル
• ビデオトラック角度89.5度。
• ビデオトラックの高さ/長さ ~ 1.82 インチ、~ 46.2 mm
• 90 度のビデオ録画/再生ヘッド 4 個 (ロータリー トランスフォーマー – Ampex、ロータリー ブラシ – RCA)
• ドラム直径 2インチ – (5.08mm)
• ビデオ透過率 ~ 0.002 インチ – 50 ミクロン
• 525ラインのビデオには32のビデオトラックがあります
• 625ラインのビデオには40のビデオトラックがあります
• ビデオスキャナ回転数: 525 ライン 14,400 rpm (240 rps) (1,000 ストライプ/秒)、625 15,000 rpm
• ビデオヘッド書き込み速度: 525 ライン 1508 ips (38.3 m/s)、625 39.9 m/sec (1570.8 ips)
• ビデオトラック幅 10 ミル – 0.25 mm
• ビデオトラックピッチ 15.6 ミル – .40 mm
• 525 のヘッドあたり 16.4 本の水平ライン。(ヘッド ドラム アセンブリの 1 回転あたり 64 本のラインが記録されます)
• 1秒あたりのビデオトラック数は960。
• スタジオ リール 約 60 分、4,800 フィート。
• ビデオFMモード：ローバンド、ハイバンド、白黒、スーパーハイバンド^[102]

4重機で使用されるテープには、横方向に配向された磁性粒子が含まれ、横方向に読み取られるときにテープの磁場強度が増加する。これにより、信号対雑音比が向上し、テープの線形速度または縦方向速度を低下させる可能性が生まれる。粒子は、製造時に粒子を塗布した後、テープを焼いて粒子を固定する前に、強力な横方向の磁場を適用することで配向される。^{[103] [104] [105]}
