Power Macintosh G3 (追加ソフトウェア付きでMacintosh Server G3としても販売) は、1997 年 11 月から 1999 年 8 月までApple Computerが設計、製造、販売したパーソナル コンピュータのシリーズです。これは、8 つのPower Macintoshモデル (およびTwentieth Anniversary Macintosh ) を、プロフェッショナルおよび家庭での使用向けのデスクトップおよびミニ タワー モデル、教育向けのオールインワンモデルという 3 つのモデルに置き換えることで、製品ラインの冗長性と複雑さを排除するための Apple の最初のステップでした。デスクトップおよびミニタワーモデルの導入は、Apple が Web サイトのオンライン ストアで Mac の受注生産販売を開始した時期と一致しており、当時としては Dell だけがこれを行っていたため、珍しいことでした。[ 1 ] [ 2 ]
Power Macintosh G3 は、第 3 世代 PowerPC チップにちなんで名付けられ、プロセッサ速度の半分で動作する、大容量で高速な Level 2 バックサイドCPU キャッシュを導入しました。その結果、これらのマシンは発売当時、同様の CPU クロック速度のIntel PC よりもベンチマークで大幅に高速でした[ 3 ]。これが Apple が「Snail」と「Toasted Bunnies」のテレビ コマーシャルを作成するきっかけとなりました。[ 4 ] [ 5 ] [ 6 ] [ 7 ]雑誌のベンチマークでは、G3/266 CPU がPower Macintosh 9600の 350 MHz PowerPC 604evチップよりも優れていることも示されました。[ 8 ]
Power Macintosh G3は2世代にわたって発売されました。第1世代は、通称「ベージュ」[ 9 ]として知られ、1997年11月10日の特別イベントで発表されました。第2世代は、正式には「ブルーとホワイト」として知られ、1999年1月5日にMacWorld San Franciscoで発表されました。その後継機種であるPower Mac G4は、同年8月に発表されました。
Apple は、ベージュの Power Macintosh G3 モデルを 3 つ販売しました。水平方向のデスクトップ、ミニタワー筐体、そして All-In-One ("AIO") と呼ばれる内蔵スクリーン付きバージョンです。All-In-One モデルは人間の歯に似た形状をしていたため、Molar Mac というニックネームが付けられました。[ 10 ] Motorola製の233、266、300、または 333 MHz PowerPC 750 (G3) CPUを搭載したこれらのマシンは、66.83 MHz システムバスとPC66 SDRAMを使用し、以前のほとんどの Apple システムで使用されていたSCSIドライブの代わりに標準の ATAハードディスクドライブを使用しています。10 MB/s の速度を持つ Fast SCSI 内部バスが引き続き搭載されており、 [ 11 ]最大速度が 5 MB/s の独自の規格外 DB-25 外部 SCSI バスも搭載されています。[ 12 ]各バスは最大 7 台のデバイスをサポートできます。
Apple はPower Macintosh 9700と命名される G3 ベースの 6 スロット フルタワーのプロトタイプも開発しました。[ 13 ] G3 搭載コンピュータに PCI スロットをもっと増やしてほしいというハイエンド ユーザーからの要望があったにもかかわらず、Apple はこのプロトタイプ (「Power Express」と呼ばれていました) を製品化しないことを決定し、[ 14 ] 9600はApple が 20 年以上にわたって製造する最後の 6 スロット Mac となり、 8 スロットの2019 年 Mac Pro が登場するまで続きました。
初期出荷時にはMac OS 8が搭載されていました。G3は公式にはMac OS X 10.2までをサポートしていますが、フロッピーディスクドライブ、「Wings」パーソナリティカードのビデオ機能、オンボードのATI Rageシリーズビデオの3Dグラフィックアクセラレーション機能など、一部のデバイスはMac OS Xでは動作しません。XPostFactoなどのサードパーティ製ソフトウェアを使用すれば、より新しいバージョンをサポートすることも可能です。Mac OS X 10.5は、 G4プロセッサにアップグレードした場合のみ動作します。
Power Macintosh G3は、当初はローエンドのPerforma / LCモデルと6つのPCIスロットを備えたPower Macintosh 9600の中間に位置するミッドレンジシリーズとして開発されました。これは、 Mac OS Xを公式に起動できる最も初期のOld World ROM Macintoshモデルであり、Mac OS Xを公式に起動できる2つのOld World ROMモデルのうちの1つです。もう1つのモデルは、第2世代（Wallstreet I/II）PowerBook G3です。
デスクトップモデルは、Power Macintosh 7300から筐体を直接受け継いでいます。233 MHz および 266 MHz のデスクトップモデルには 4 GB のハードドライブが搭載され、[ 15 ] 300 MHz には 6 GB のドライブが搭載されており、いずれも 5400 RPM です。アクセスしやすいことからOutrigger Macintosh と呼ばれることもあるこのモデルは、 2005 年にMac miniが導入されるまで Apple が提供する最後の水平方向のデスクトップモデルでした。
デスクトップモデルは1998年8月にアップデートされ[ 16 ] 、 233MHz モデルは廃止されました。ミニタワーモデルとは異なり、デスクトップモデルは333MHz または366MHzのCPUでアップデートされませんでした。いずれにせよ、2000年にPower Mac G4 Cube に置き換えられました。
233MHzミニタワーモデルの筐体はPower Macintosh 8600 に似ています。4GBのドライブが付属し、266MHzモデルは6GBのドライブ、300MHzモデルは4GBのドライブ2台をRAID構成で搭載していました。いずれのモデルも回転数は5400RPMでした。
デスクトップ モデルと同様に、ミニ タワーも 1998 年 8 月にアップデートされ[ 12 ] 、 CPU が 333 MHz と 366 MHz に更新されました。これらのモデルには、SCSI/PCI カードに接続された 9.1 GB 7200 RPM SCSI ドライブと100BASE-TX Ethernet (他のモデルの10BASE-Tとは異なり) が搭載されていましたが、これは PCI カードの形で、別の PCI スロットを占有していました。Macintosh Server G3/300 MHz にも、PCI Ultra Wide SCSI カードと 100BASE-T Ethernet PCI カードが搭載されていました。333 MHz モデルと (キャンセルされた) 366 MHz モデルには 6 MiB のVRAMしかありませんでした[ 17 ] 300 MHz モデルには 8 MiB の VRAM を搭載した 128 ビットiXMicro PCI ビデオ カードが搭載されていました。
Macintosh Server G3はMini Towerモデルと同一ですが、追加のサーバーソフトウェアと異なる仕様で販売されました。[ 18 ]ソフトウェアには、AppleShare IP 5.0、Apple Network Administrator Toolkit、SoftRAIDが含まれていました。
1998年3月に導入: [ 19 ]
1998年9月導入：
オールインワンモデルは、Power Macintosh 5400および5500の後継機種として 1998 年 4 月に発表され、教育市場向けにのみ販売されました。 [ 20 ]オールインワンモデルは、上面と背面が機械加工された穴のある半透明のプラスチックで覆われた「臼歯」のような形状をしています (当時発売予定だったiMacを彷彿とさせるデザインです)。このモデルには、ロジックボードにアクセスするためのスライド式トレイ、コンピュータを壁に押し付けやすくするための凹んだ背面 I/O、オーディオ共有用のデュアルフロントヘッドホンジャックなど、教育市場向けのデザイン機能がいくつか備わっています。[ 21 ] [ 22 ]
G3 AIO は、2 つの基本構成で提供されました。1 つは フロッピー ドライブと 4 GB ハード ドライブ を備えた 233 MHz バージョン、もう 1 つは内蔵Zip ドライブ、フロッピー ドライブ、および「Whisper」パーソナリティ カードまたは「Wings」パーソナリティ カードのオールインワン バージョンを備えた 266 MHz バージョンです。これは、内蔵フロッピー ディスク ドライブを搭載して出荷された最後の Macintosh でした。このマシンは、60ポンド (27 kg)というかなりの重量でも知られています。[ 22 ] [ 21 ] Mac OS 8.1を搭載して出荷されました。[ 21 ]
iMac G3が発売されたとき、G3 AIOとiMacはG3 AIOの販売が終了するまで教育市場向けに一緒に販売された。[ 23 ]
Power Mac G3 (Blue and White) (コードネーム Yosemite) は 1999 年 1 月に発売され、ベージュ Mini Tower モデルの後継機種となりました。名前とプロセッサ アーキテクチャは共通していますが、それ以外はほとんど共通点がありません。New World ROMを搭載した最初の Power Macintosh モデルであり、 ADBポートを搭載した最後のモデルでもあります。300 MHz、350 MHz、400 MHzモデルが発売され、価格帯は US$1,599 ～ US$2,999 でした。[ 24 ]
PowerPC G3アーキテクチャをベースにしているものの、Blue and Whiteは全く新しいデザインだった。iMac G3の発売後、初めて登場した新しいPower Macモデルであり、iMacと同じ青と白の配色を採用していた。筐体内部では、ロジックボードが折りたたみ式の「ドア」に取り付けられており、ドアを下に倒すことで工具を使わずにコンピュータの内部コンポーネントにアクセスできる。[ 24 ]
iMac で初めて導入されたものと同じキーボードとマウスのデザインが、このシステムにも付属して販売されました。これらは、新しい G3 の筐体に合わせて、ボンダイブルーの iMac とは少し異なる青色を特徴としていました。MacWorld の G3 のレビューでは、キーボードは「昔の巨大な Apple キーボードに比べて安っぽい」と感じられ、いくつかのキーが削除されていると批判されました。以前はiMacに付属していたApple USB マウスも酷評され、「丸いデザインのため、触ってもマウスの上部と下部を区別できないので、多くのユーザーは受け入れられないだろう」と指摘されました。[ 24 ]
ブルー＆ホワイトシリーズは1999年6月に改訂され、300MHzモデルは廃止され、新しい450MHzモデルが2,999米ドルで導入されました。[ 25 ]
初期のブルー＆ホワイトモデルにはMac OS 8.5.1がプリインストールされていましたが、後期のモデルには8.6が搭載されていました。このモデルで動作する最新のMac OSバージョンはMac OS X 10.4 Tigerです。
ベージュカラーのG3は、Appleの新しい「Gossamer」ロジックボードを採用しています。コンパクトで汎用性の高いマザーボードであるGossamerボードは、当初、ハイエンドのPowerPC 604eと新しいPowerPC G3の両方をサポートするように設計されていましたが、初期のテストで安価なG3が多くのベンチマークで604eを上回ることが判明したため、この機能は削除され、Appleの604eベースのシステムは販売終了となりました。
Gossamerは、オンボードおよび外部SCSI（カスタムMESH ICによる）、ADB、10BASE-T Ethernet、2つのMiniDIN -8シリアルポート、オンボードATIグラフィックス（当初はII+、後にPro、そしてRage Pro Turboにアップデート）をサポートし、 VRAMアップグレード用のスロットも備えています。外部シリアルポートも搭載されており、これは外部シリアルポートを搭載した最後のPower Macintoshモデルです。3つの32ビットPCIスロットと1つの内部モデムスロット、そして3つのSDRAMスロットがあります。
リビジョン A ROM を搭載した初期の G3 は、 IDEコントローラでスレーブ デバイスをサポートしていないため、バスごとに 1 つのデバイス (通常は光学ドライブ 1 台とハードディスク 1 台) に制限されます。また、オンボードのATI Rage II+ ビデオが搭載されていました。リビジョン B ROM を搭載した G3 は、IDE コントローラでスレーブ デバイスをサポートし、オンボード ビデオが ATI Rage Pro にアップグレードされました。リビジョン C ROM を搭載した G3 も IDE コントローラでスレーブ デバイスをサポートしていますが、最も重要な技術的な違いは、以前の 2 つのモデルよりも新しいOpen Firmwareバージョン (2.4 対 2.0f1) と、オンボード ビデオが ATI Rage Pro Turbo にアップグレードされたことです。
ベージュのG3は、4MiBのROMを搭載した最後のPower Macintoshでした 。ROM容量が徐々に大きくなる傾向は、ブルーとホワイトのG3にNew World ROMが導入された後に終焉を迎えました。
これらのマシンにはロジックボード上にオーディオ回路がなく、代わりにPERCHスロット（専用の182ピンマイクロチャネルコネクタ。PCI仕様の上位セットだが、PCIカードは受け入れない）にオーディオ回路を提供する「パーソナリティカード」が取り付けられていた。いくつかの「パーソナリティカード」が利用可能だった。[ 26 ]
CPU : プロセッサモジュール ( PowerPC 750と L2 キャッシュ) はオーバークロック可能で、333 MHz、さらには83.3 MHz バス (まれ)で 366 MHz または 375 MHzまで動作させることができました。 [ 28 ] Newer Technology、PowerLogix、XLR8 など、多くの企業からアップグレードキットが提供され、400 MHz G3 プロセッサが 1,500 ～ 1,800 ドルの価格帯で販売されていました。[ 29 ] 1.0 GHz G4 や 1.1 GHz G3 といった高クロックの CPU アップグレードも最終的には利用可能になりましたが、オーバークロックしない限り66.83 MHz で動作するシステムバスの制限により、733 MHz を超えるチップでも実際のパフォーマンスに大きな違いは見られませんでした。しかし、533MHzを超えるG4チップではシステムバスを66MHzより速く動作させることができないため、これらのG4チップを使用している場合はバスをオーバークロックすることはできません。（G3チップでは可能です。）
PCIカード：Gossamerにはフルレングス（12インチ）のPCIスロットが3つあり、Macintoshドライバが利用可能なPCIカード（例えば、Realtekベースのネットワークアダプタ、多くのUSB、ATA/IDE [またはSATA]、FireWireカードなど）を搭載できます。一般的なPCIカードのアップグレードには、FireWireカード、USBカード、FireWire/USBコンボカード（特に初代iMacの発売後、多くのベンダーがMacintosh向けUSB周辺機器の発売を開始したため）、100BASE-TXまたは1000BASE-T（ギガビットイーサネット）ネットワークアダプタ、ビデオカード（ATI Radeon 7000および9200など）、ATA/EIDE、Serial ATA、Ultra SCSIカードなどがあります。テレビチューナーカードやラジオカードは、WingsパーソナリティカードのAV機能を補完するため、またはWhisperパーソナリティカード搭載モデルにA/V入力を提供するためによく選択されます。オールインワンは、内蔵モニターにPCIビデオカードを使用する。[ 30 ]
パーソナリティカード：一部のユーザーは、Whisperパーソナリティカードを「Wings」パーソナリティカード（同じPERCHスロットに差し込む）にアップグレードしており、また一部のユーザーはROMを新しいバージョン（リビジョンAボードからリビジョンBまたはリビジョンCボード）にアップグレードしています。
ハードドライブ：ストレージに関しては、G3はドライブのサイズが28ビットLBAの制限内であれば、あらゆるATAPI/IDEハードディスクに対応しています。つまり、最大137GB（512バイトの28ブロック×2）のATAハードディスクがサポートされます。この制限は、IDEまたはSATA PCI互換カード（AcardやSonnetなど）を使用することで克服でき、137GBを超えるドライブを2台使用することが可能になります。
取り外し可能なストレージ: ATAPI/IDE CD-ROM ドライブは、CD-RW、DVD-ROM、または DVD-RW ドライブに交換することもできますが、Mac は一部のドライブと互換性がないため、アップグレードを購入する際には注意が必要です。互換性のないドライブをインストールすると、まったく起動しなくなる可能性があります。また、多くのサードパーティ製光学ドライブは、通常の使用には正しく動作しますが、G3 ではブート デバイスとして使用できません。多くのサードパーティ製 CD-RW および DVD-RW ドライブへの書き込みには、商用ドライバが必要であったり、ドライブからの読み取りと起動は可能であってもサポートされていません。SCSI ストレージ デバイスも使用可能で、適切な PCI カードがあれば、SATA、USB、FireWire ストレージ デバイスも使用できます。
SCSI : オンボードのSCSIコントローラ（SCSIコントローラのコードネームはMESH - Macintosh Enhanced SCSI Hardware）とコネクタの存在により、Mac対応のSCSIスキャナおよびストレージデバイスを使用できますが、速度は5MB /sのみです。
メモリ: Apple の仕様書では最大メモリ制限が192 MiBと規定されていますが、独立したテスト担当者は3x256 MiB SDRAM チップを使用して合計768 MiBまで使用できると報告しています。[ 31 ]特定の構成では一部の DIMM モジュールとの非互換性が報告されています。たとえば、新しい片面 PC-133 RAM モジュールは、そもそも検出されるかどうか、またマシンがその状態で起動できるかどうかが正しく検出されません。また、デスクトップおよびオールインワンユニットでは、スペースの制約によりロープロファイル RAM を使用する必要がありました。任意の速度の 168 ピン SDRAM を受け入れることができますが、PC66 の速度で動作します。オンボードのビデオ RAM は、4 MiB SGRAM モジュール ( Rev. A マシンでは83 MHz、Rev. B および C マシンでは 100 MHz で動作) を使用して 2 MiB から 6 MiB にアップグレードできます。
より高速なモデル（300 MHz モデル以外）は、 IBM製の 新しい銅ベースのPowerPC G3 CPU を使用しており、クロックごとに Motorola 版よりも約 25% 消費電力が少なくなっています。このラインは 300 MHz から 450 MHz までありました。100 MHz システム バスと PC100 SDRAM を搭載しているにもかかわらず、300 MHz B&W G3 は、 300 MHz Beige の半分の 512 KiB L2 キャッシュを搭載しているため、300 MHz Beige の前身モデルよりもパフォーマンスが劣っていました。[ 24 ]ロジック ボードには 4 つの PCI スロットがあります。3 つの 64 ビット 33 MHz スロットと、1 つの 32 ビット 66 MHz スロットは、16 MiB SGRAMを搭載した ATI Rage 128 グラフィック カード専用です。 4 つの 100 MHz RAM スロットは PC100 SDRAM モジュールに対応しており、 256 MiB DIMM を使用することで最大 1 GiB の RAM を搭載できます。オンボード ATA は Ultra ATA/33にアップグレードされ(UDMA-33 コントローラも追加されました)、SCSI は廃止され、代わりに 2 つの FireWire ポートが搭載されました。FireWire ポートは、400 Mbit/s (50 MB/s ) で動作する新しい規格 (IEEE1394) で、理論上は ATA/33 (33 MB/s) ハードドライブコントローラよりも高速です。シリアル ポートはUSB 1.1 ポート (12 Mbit/s)に置き換えられ、フロッピー ディスク ドライブは完全に削除されました。ADBポートは残され、内蔵モデムのオプションも残されました。100BASE-TX Ethernet が標準となり、オーディオはロジック ボードに戻されました。 Zipドライブはオプションとして残され、一部の構成ではDVD-ROMドライブとグラフィックカード用のDVDビデオデコーダー・ドーターカードが搭載されており、ハードウェアによるDVDビデオ再生が可能だった。
ブルーとホワイトのG3は、メモリ/PCIコントローラの改良版であるMotorola MPC106（コードネーム「Grackle」）を使用しており、MPC106 v4が使われています。I/O「Heathrow」は「Paddington」（100 Mbit Ethernetと省電力機能を追加）に置き換えられ、オーディオチップ「Screamer」（ベージュのG3の「Whisper」と「Wings」パーソナリティカードに搭載）は「Burgundy」（「Bordeaux」パーソナリティカードから）に置き換えられ、Firewire（Texas Instruments PCI-Lynx）、USBなどのコントローラが追加されました。
これはまた、小型（約1MB ）のブートROMを搭載した「New World」アーキテクチャを採用した最初のPower Macintoshでもあります。Mac OSを起動すると、Mac OS Toolboxとインストールされているその他のROMパッチがRAMにロードされます（ただし、このROM-in-RAM機能を搭載した最初のMacは、以前のBeige G3でした）。当初、多くの購入者は既存の周辺機器との互換性を維持するために、代わりに旧型の「Platinum」G3を購入することを選択しました。
初期の「リビジョン 1」ユニットには、ATA/33 ハードドライブコントローラに関連する IDE コントローラの問題があり、2 台のハードドライブを接続することができず、新しいドライブの使用もできませんでした。これらのユニットで新しい ATA ドライブを使用すると、ドライブがオンボードの ATA/33 コントローラに接続されている場合にデータ転送エラーが発生し、問題の深刻度はドライブのメーカーとモデルによって異なります。回避策としては、マザーボードを交換し、SCSI、Ultra ATA、または SATA PCI コントローラ カードを使用することが挙げられます。ドライブをマルチワード DMA モード 2 (UDMA を無効化) に制限できれば安定した動作を実現できますが、この場合スループットは 16 MB/s に制限されます。一部のハードドライブは、メーカー提供のユーティリティ (一般的に DOS ベース) を介してファームウェアで UDMA を無効化することをサポートしています。あるいは、FWB Hard Disk Toolkit などのサードパーティ製ドライバ ソフトウェアを使用して、転送モードをマルチワード DMA モード 2 に制限することもできます。
セカンダリATAチャネルは、一部のDVDライターのフラッシュメモリのアップグレードに関して問題が発生する可能性があると報告されている。それ以外は、概ね比較的安定していると考えられている。
Mac OS X は、影響を受けるすべての G3 マザーボードで UDMA を無効にすることで UDMA の問題を回避しようとしますが、xlr8yourmac.com は、読者の Tim Seufert が Mac OS X でシングル ドライブの問題を発見したと報告しました。彼は、2002 年 1 月 23 日の時点で、スレーブ ドライブが存在しない場合、Mac OS X で修正が有効にならないと報告しました。[ 32 ]
「リビジョン 2」ユニットでは、標準の IDE マスター/スレーブ 2 ドライブ構成をサポートする改良された (UDMA-33) IDE コントローラにより、ハード ドライブ コントローラの問題が解決されました。このコントローラは、28 ビット LBA 制約内のどのドライブでも問題なく動作しました。ほとんどの Rev. 2 ユニットには、2 台のドライブ用に設計されたハードディスク ブラケットが付属しており (実際には、Rev. 1 では最大 3 台のドライブを横並びに保持できますが、Rev. 2 では 2 台のドライブを 2 つのスタックにそれぞれ 2 台のドライブを 4 台まで保持できます)、Rage 128 グラフィック カードのわずかに更新されたバージョンも含まれていました。ユニットが Rev.2 かどうかを判別する最も簡単な方法は、ロジック ボード上の CMD チップを確認することです。Rev. 1 ロジック ボードの CMD チップは PCI646U2 で、Rev. 2 ロジック ボードの CMD チップは 646U2-402 です。[ 33 ]
リビジョン 2 の 350、400、および 450 MHz ユニットは、最初の「Yikes」バージョンのPower Mac G4システム (350 MHz および 400 MHz) と同じマザーボードを使用しており (「Sawtooth」 AGP ベースの G4 は別のボードを使用)、これらのモデルのプロセッサ カードは互換性があります。G3 のファームウェアがアップグレードされている場合 (Mac OS 9 のインストールに必要なアップデート)、サードパーティ製の代替ファームウェアでパッチを適用するまで G4 CPU は認識されないことに注意してください。G4 にアップグレードされた Blue and White G3 は、Mac OS X 10.5 Leopard を実行できます。

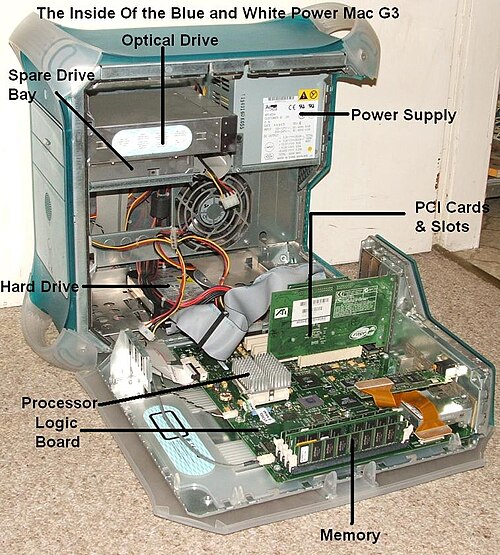

青と白のG3の筐体デザインは、当時、開けやすく作業しやすいと広く称賛されました。[ 34 ]ケースの右側面全体が、上部の凹んだラッチを引くと下に開くドアになっています。コンポーネントを取り外したり、プラグを抜いたりする必要はなく、開いた状態でもコンピュータは動作し続けることができます。ロジックボードはドアに配置されており、すべてのコンポーネントにアクセスできます。ハードドライブは、ケースの底面にネジ1本で固定されたブラケットに取り付けられています。内部ハードドライブは4台まで搭載可能で、ケース側面に内部ファンが配置され、冷却用の空気をドライブに送ります。取り外し可能なドライブは、ケース上部のより一般的な位置に配置されています。
