オリエンテーリングマップ

オリエンテーリングマップは、オリエンテーリングイベントで使用するために特別に作成された地図です。参加者がコースを 進むのに役立つ追加のマークが付いた大規模な地形図です。

これらの地図は、一般的な地形図よりもはるかに詳細で、母国語に関係なく、誰にとっても役立つように設計された標準記号が組み込まれています。等高線で地形を示すことに加えて、オリエンテーリング マップには、森林密度、水域、開拓地、小道や道路、土手や岩壁、溝、井戸や穴、柵や電線、建物、岩、その他の地形の特徴も表示されます。

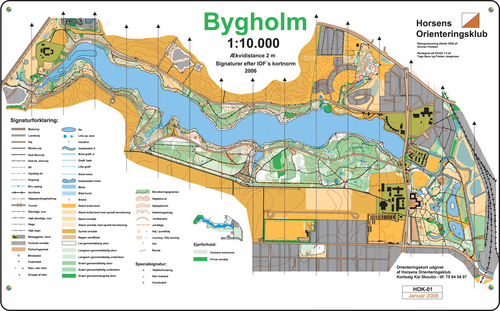

森林地帯での競技用のオリエンテーリングマップは通常1:15,000または1:10,000の縮尺^[1]で、都市や公園でのスプリントマップの場合は1:4,000です。

国際オリエンテーリング連盟(IOF) は、以下の内容を含むオリエンテーリング マップの標準規格を発行しています。

• FootO森林地図に使用される ISOM (国際オリエンテーリング地図仕様) 。
• ISSprOM (スプリントオリエンテーリングマップの国際仕様)。FootO スプリントおよび TrailO マップに使用されます。
• ISSkiOM (スキーオリエンテーリングマップの国際仕様)、SkiOマップに使用されます。
• ISMTBOM (マウンテンバイク オリエンテーリング マップの国際仕様) 。MTBOマップに使用されます。

オリエンテーリングマップとコンパスは、競技者がコントロールポイントのオリエンテーリングコースをできるだけ早く完了するための主な補助手段です。^[2]信頼性が高く正確な地図は、競技者のナビゲーションスキルをテストするコースを提供するために不可欠です。地図はまた、地形を詳細に表示しすぎず、詳細さが不足しないように、競技者のニーズに合っている必要があります。

この競技では競技者のナビゲーションスキルが試されるため、利用可能な地形が豊富な場所が求められます。さらに、その場所は魅力的で興味深いものでなければなりません。米国の有名な例としては、ニューハンプシャー州のポータックアウェイ州立公園やニューメキシコ州のバレスカルデラが挙げられます。どちらも多くの岩や岩原があり、さまざまな地形があります。

オリエンテーリング マップは地元のオリエンテーリング クラブによって作成され、クラブにとって貴重なリソースです。オリエンテーリング マップの作成には費用がかかり、主なコストは、現地調査、図面作成 (地図作成)、印刷です。これらのそれぞれが、人的資源や財務コストなど、クラブの貴重なリソースを消費する可能性があります。地図や人的資源などの優れたリソースを備えた確立されたクラブは、通常、より多くのイベントを主催できます。

オリエンテーリングの初期の頃、競技者は入手可能な地図を何でも使用していました。これらは通常、国立地図作成機関が作成した地形図でした。国立地図作成機関は地形図を定期的に更新していますが、通常、オリエンテーリングの目的には十分最新ではありません。徐々に、オリエンテーリングの特定の要件を満たすために特別に作成された地図が提供されるようになりました。

オリエンテーリング用に特別に作成された地図には、地形の特徴に関するより詳細で最新の説明が表示されます。たとえば、地表より上の大きな岩は通常地形図には表示されませんが、多くのオリエンテーリング マップでは重要な特徴となることがあります。フェンス ラインなどの新しい特徴は、ナビゲーションの重要な補助となり、ルートの選択にも影響することがあります。オリエンテーリング マップには、これらの新しい特徴が含まれています。

地図製作者の ヤン・マーティン・ラーセンは、専門的なオリエンテーリング地図の開発の先駆者でした。

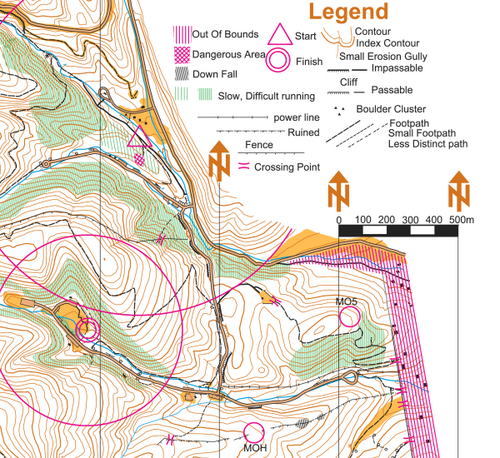

地図の縮尺は競技の目的や使用される規格によって異なります。たとえば、徒歩オリエンテーリングの長距離競技で使用される地図の縮尺は1:15000です。地図は6つの基本色^[3]で印刷されており、地形、岩と玉石、水と湿地、植生、人工物という主要なグループと、記号を重ねて印刷するための追加色をカバーしています。

地形は等高線を使用して表示されます。等高線の間隔は通常 5 メートルですが、スプリント マップでは 2 メートルや 2.5 メートルなどの他の間隔が使用される場合があります。土手、丘、窪地、小さな窪地、穴、壊れた地面など を示す追加の記号が提供されます。

このグループには、崖、岩、岩原、岩塊などが 含まれます。

このグループには、湖、池、川、水路、沼地、井戸などが含まれます。

このグループは植生をカバーします。白は一般的に開けていて走りやすい森林です。緑は視界が悪く、走行速度が遅い森林で、走行速度が遅い、走行が困難、通行不能の順に等級が付けられています。黄色は開けたエリアを示します。緑の縦縞は下草（走行速度が遅い、または困難）があるが、それ以外は視界が良好であることを示します。

人工物には、道路、線路、小道、電線、石垣、柵、建物などが含まれます。

すべての地図には2つの技術的シンボルが必要です。青で印刷された磁北線とレジスター十字（印刷された色が一致していることを示します）です。^[2]

表示方法は指定されていませんが、縮尺、等高線間隔、縮尺バーなどの他の情報は印刷された地図上に記載する必要があります。調査日、調査縮尺、著作権情報、地図を作成した人 (調査員、地図製作者) の適切なクレジットなどの情報が記載されていることが推奨されます。

シンボルは、コースを地図上に重ねて印刷できるように指定されます。これには、スタート、コントロール ポイント、コントロール番号、コントロール ポイント間のライン、およびフィニッシュのシンボルが含まれます。交差点、禁止ルート、救急所、休憩所など、そのイベントに関連する情報を表示するための追加シンボルも用意されています。これらは永続的な機能ではなく、地図を印刷するときに含められません。

国際オリエンテーリング地図仕様書^[2]は、国際オリエンテーリング連盟（IOF）が統括する他のスポーツ、すなわちマウンテンバイクオリエンテーリング、スキーオリエンテーリング、トレイルオリエンテーリングの仕様とともに、徒歩オリエンテーリングで使用するオリエンテーリング地図の仕様を定めています。仕様はほぼ同じですが、スポーツ特有の記号がいくつかあります。たとえば、スキーオリエンテーリングでは、雪道と除雪された道路を区別する必要があります。

マッピングプロセスには、ベース マップの作成、フィールド作業、描画、印刷という 4 つの主要な段階があります。

ベースマップは、国立地図局による地図作成など、他の目的で作成された地形図、または航空調査から作成された写真測量図にすることができます。

LIDAR測量が進歩するにつれ、1メートルの等高線とLIDARデータから得られるその他のデータで構成されるベースマップがより一般的になっています。これらのベースマップには大量の情報が含まれているため、読みやすい地図を作成するために地図作成の一般化が重要になります。 ^[4]

地図製作者は、地球の曲面を平面に投影するために投影法を使用します。これにより、国の地形図のベースとして使用されるグリッドが生成されます。投影法では歪みが生じるため、グリッド北は真北とは異なります。磁北は、どちらとも異なる自然の特徴です。例を挙げると、北緯52° 3​​5'、東経1° 10' (イギリス、ノリッジの西約7 km) では、真北はグリッド北の西2° 33' にあり、磁北はグリッド北の西約7° にあります。磁北は常に変化しており、この例 (1986年) では4年間で約1 ⁄ 2 ^{° 減少していました。 [5]}オリエンテーリング マップは磁北を使用して印刷されるため、ベース マップを調整する必要があります。

現地調査は、測量板に固定した基礎地図の一部を製図用フィルムで覆い、鉛筆で描画して行います。一部の地図描画ソフトウェアは、現場でタブレットを使用してメモを取るのを容易にするために改良されています。

最終的な地図は、地図に示された特徴を競技者が地上で明確に識別できるほどの精度で描かれる必要があります。そのため、現場作業員は地図と地形の一貫性を確保するために、高い精度で特徴を特定する必要があります。地図と地形が一致しない場合、その特徴は使用できなくなります。つまり、そこにコントロール ポイントを配置できません。地図を定期的に修正する必要がある場合があります。通常は森林地帯の植生の変化が原因となります。

最も初期のオリエンテーリング マップでは、既存の地形図 (例: 英国陸地測量局の 1:25 000 図面) が使用されていました。これらの地図は適切なサイズに切り取られ、手作業で修正されてからコピーされました。

これらは当初、 5 色それぞれに 1 枚のシートを使用してトレーシング ペーパーに手描きされ、さまざまなドットやライン スクリーンが、英国のLetraset 社が製造した Letratone などのドライ トランスファー スクリーンを使用して追加されました。地図は最終的な地図の 2 倍の縮尺で描かれ、写真的に縮小されて、印刷用の 5 つのフィルム ポジが作成されました。これは、特別なツールをほとんど必要としない単純なプロセスでした。トレーシング ペーパーは製図用フィルムに置き換えられました。これは、インクが保持されるように片面にエッチングが施された プラスチックの防水素材です。

これは、国立地図作成機関が使用する標準的なプロセスです。プラスチック フィルムを使用し、その片面を不透明フィルムでコーティングします。この層をスクライビング ツールまたはメスで除去して、ネガ画像を作成します。各単色に 1 枚のフィルム、各スクリーンに 1 枚のフィルムが必要で、通常は合計で約 10 枚のフィルムが必要です。地図は最終的な地図スケールで描かれ、ネガは高品質のドット スクリーンで印刷され、印刷用の 5 枚のフィルム ポジが作成されます。このプロセスにより、高品質の地図を簡単に作成できますが、いくつかの専門ツールが必要になります。

デジタルマップの描画を支援するコンピュータソフトウェアが利用可能です。OCADは主要なプロバイダです。もう1つは、OCADの無料代替としてコミュニティによって作成されたオープンソースのOpenOrienteering Mapperアプリケーションです。^{[6] OCADまたは}デジタルマップファイル とリンクする他のコンピュータソフトウェアも利用可能であり、コースをマップに組み込んで印刷できるようにすることができます。

カラー地図は商業印刷業者に送られ、5 色で印刷され、地図が印刷された後に重ね刷りが加えられました。この方法が選ばれたのは、業界標準の 4 色印刷 ( CMYK ) よりも細い線が高品質になるためです。コンピュータとソフトウェアの技術が進歩し、コストが下がったため、多くのクラブが今では独自の地図を印刷できるようになりました。これにより、クラブは同じ 4 色印刷方法を使用して 6 色 (地図と重ね刷りの記号) を一緒に印刷できますが、従来の印刷よりも品質は低下します。印刷コストは、A4やレターなどの標準の用紙サイズを使用することで最小限に抑えることができます。適切な種類の用紙を使用することが重要です。重さとコーティングの両方が最終的な地図の使いやすさに影響します。

地図の精度は測量士（現場作業員）の作業を指し、測量の位置精度というよりは競技者にとっての有用性に関係します。地図の品質は作品の品質を指します。多くの国家機関^（誰？）がコンテストを開催し、国家委員会による評価を経て地図製作者に賞が授与されます。
