モデルMキーボード

モデルM
1990年代初頭に製造されたIBMモデルM
部品番号	様々な
ブランディング	IBM、Lexmark、Unicomp、その他
メーカー	IBM、Lexmark International、Maxi Switch、Unicomp
製品ファミリー	IBM モデル M
レイアウト	101/102/104 ANSI、102/103/105/122 ISO
キースイッチ	バックリングスプリング、ドームスイッチキーボード
キーキャップ	昇華型（白/グレーのキーキャップ）またはパッド印刷（黒）PBT
インタフェース	PS/2、AT、ターミナル、USB
重さ	2.0～2.5kg
紹介された	1985

IBM モデル M (1986)

1986 年の IBM Model M の音。特徴的なバネの座屈音があります。

---

このファイルの再生に問題がありますか?メディアヘルプを参照してください。

IBM モデル M13 (1999)

1999 年の IBM モデル M13 のサウンド。スプリング ノイズが少なくなり、より静かになりました。

---

このファイルの再生に問題がありますか?メディアヘルプを参照してください。

IBM モデル F (1984)

1984 年型 IBM モデル F は、モデル M と比較するためのものです。このモデルもバックリング スプリングを使用していますが、スプリング プレートがPCB に直接接触するため、サウンドははるかにシャープで金属的な感じになります。

---

このファイルの再生に問題がありますか?メディアヘルプを参照してください。

モデルM キーボードは、 1985年にIBMによって設計・製造が開始され、その後Lexmark International、Maxi Switch、Unicompによっても製造されたコンピュータキーボードのグループです。キーボードのさまざまなバリエーションにはそれぞれ独特の特徴があり、大多数はバックリングスプリングキーデザインと均一なプロファイルの交換可能なキーキャップを備えています。モデルMキーボードは、耐久性、タイピングの感触の一貫性、触覚と聴覚のフィードバックにより、コンピュータ愛好家や頻繁にタイピングする人々の間で注目されています。^[1]

IBM PCとその後継機の人気により、モデル M のデザインは大きな影響力を持つようになりました。その後のほぼすべての汎用コンピュータ キーボードは、そのキー レイアウトと人間工学の他の側面を模倣しました。レイアウトは、Windows キーとメニュー キーなどの小さな追加を除いて、1994 年に ISO によって、1998 年に ANSI によって標準化されました。

モデルMは、クラシックで耐久性のあるハードウェアと見なされています。^{[2] [3] [4] [5]}同時に製造されたコンピューターとコンピューター周辺機器は時代遅れと見なされていますが、多くのモデルMキーボードは、その物理的な耐久性と、インターフェースコンバータを内蔵したPS/2メス-USBオスアダプターを使用することで、ANSI 101キーとISO 102キーのレイアウトが継続的に有効であるため、現在でも使用されています。^{[6] [7]}当初の人気以来、新しい世代は、そのユニークな機能性と美しさを発見してきました。^[8]

IBMとLexmarkの時代には、1000万台以上のModel Mが出荷されたと推定されています^{[2] 。1990年代、業界全体がメンブレンキーボードから低コストのラバードームキーボードに切り替えたため、Model Mの大量市場での成功は終わりました。IBMは1996年にModel Mキーボードの生産を中止しました[9] 。}

モデルMキーボードは、置き換えたモデルFキーボードよりも製造コストが低くなるように設計された。主な設計作業は1983年から1984年にかけてIBMで行われ、幅広いユーザーからのフィードバック、人間工学研究、競合製品の調査が活用された。モデルFとは大きく異なるキーレイアウトは、VT220シリアル端末に同梱されていたLK-201キーボードに大きく影響を受けている（特に矢印キーの逆T字型配置など）。^[10]

モデルMキーボードの生産は1985年に始まりました。このキーボードは新しいIBMコンピュータにバンドルされることが多かったです。今日では主にIBM PCとその後継機に関連付けられていますが、実際には3161端末^{[11]とともに最初に出荷され、} 5250端末やRS/6000など、他のいくつかのIBM製品ラインにも導入されました。

これらは、ケンタッキー州レキシントン、スコットランドのグリノック、メキシコのグアダラハラにあるIBMの工場で製造された。最も一般的な派生型は、IBMアセンブリ部品番号1391401で識別されるIBM拡張キーボードで、IBM Personal System/2にバンドルされていた米国英語レイアウトのキーボードである。1993年頃まで、ほとんどのモデルMには、長さ5フィートと10フィート(1.5メートルと3メートル)の、 AT (1987年以前)またはPS/2コネクタを備えたコイル状の取り外し可能なケーブルが含まれていた。1994年頃からは、製造コストを削減するために平らで取り外し不可能なケーブルが使用されたが、IBMは101キーのレイアウトを維持し、当時の他のキーボードで一般的だったMicrosoft Windowsキーを実装することはなかった。Unicompは後に、Windowsキーを備えた104キーのモデルMを設計した。

1991年3月27日、IBMはキーボード製造を含むハードウェア製造事業の一部を売却し、Lexmark Internationalを設立した。^{[12] [13] [14] [15]} LexmarkはIBMを主要顧客として、米国、英国、メキシコでModel Mキーボードの製造を継続した。^[16]これらのキーボードの多くは、IBMアセンブリ部品番号52G9658、52G9700、71G4644、82G2383、および42H1292で識別され、IBM PS/ValuePointおよびIBM PCシリーズにバンドルされていた。

その後4年間、コスト削減の圧力により、Lexmark Model Mの部品と製造コストを下げることを目的としたいくつかの小さな設計変更が行われました。 ^[17]ケースと金属製のバックプレートは繰り返し軽量化されました。ケーブルジャックと取り外し可能なSDLケーブルは固定ケーブルに置き換えられました。一部のモデルでは、キーの凡例が単色で作られました。

1995 年、Lexmark は Model M 史上最も大規模な設計変更を行い、内部コントローラ ボードのサイズと位置を変更しました。新しい「プレスフィット」設計により、旧バージョンの 2 本のリボン ケーブルと独立した LED ドーターボードがなくなり、製造コストが下がりましたが、コントローラの新しいカード エッジ コネクタが故障の原因となり、キーボードの平均寿命が短くなりました。Model M のクラシック時代は、この変更で終わったと一般に考えられていますが、古いパターンのモデルは、1999 年まで Greenock と Guadalajara で製造され続けました。比較的少数のプレスフィット Model M が生き残っています。

Lexmark 時代には、いくつかのモデル M の派生モデルが、バックリング スプリングではなくラバー ドーム キー スイッチを使用して製造されました。これらのスイッチの耐久性が比較的短かったため、これらの派生モデルはほとんど残っていません。希少性にもかかわらず、今日の愛好家やコレクターは、より一般的なバックリング スプリング派生モデルほど高く評価していません。

IBMがほぼすべてのキーボードをLexmarkから購入する義務を負う5年間の契約は、1996年3月27日に期限切れになりました。 ^[18] Lexmarkはキーボード事業から撤退し、関連資産をIBMとMaxi Switchに売却しました。^[19] Lexmarkが1996年4月にキーボードの生産を中止したとき、IBMは1999年までスコットランドでバックリングスプリングモデルMの生産を続けました。Maxi Switchは、ラバードームキーボードとLexmark Select-Easeキーボード（モデルM15）の資産を、バックリングスプリングスイッチの特許を含めて購入しました。^{[20]同社は、1998年までメキシコでIBM拡張キーボード}トラックポイントII（モデルM13）の製造を続けました。

レックスマークのキーボード製造資産の一部はレックスマークの従業員グループに売却され、Unicomp ^[2]が設立されました。Unicomp のモデル M の基本バージョンは部品番号 42H1292 に似ており、最初は 42H1292U に改名され、後に Customizer になりました。他の構成もあり、更新された 104 キーと 105 キーのレイアウト、Unixレイアウト ( Ctrl、Caps Lock、Esc、およびチルダキーが入れ替わっています)、統合されたポインティング スティックとトラックボールを備えたモデル、および内蔵磁気ストライプ リーダーを備えたモデルなどのPOS固有のモデルがありました。すべて、後期のレックスマークの特徴であるプレスフィット コントローラを使用していました。

UnicompはIBMのオリジナルの機械を使用してModel Mを生産し続けましたが、工具が摩耗するにつれて品質が徐々に低下しました。これとUSBコントローラーのさまざまな問題^[21]により、ビンテージModel Mの市場は活況を呈し続けました。2020年にUnicompは工具を交換し、著しく改善された^{[22] [23]}製造品質を備えた「New Model M」を出荷しました。これはクラシックな1391401（ただし、104または103キーのレイアウトとUSBを備えています）に非常に似ています。多くの古いバリアントはUnicompのWebサイトで販売されなくなり、まだ販売されているもののいくつかは廃止されました。

モデル M の多数のバリエーション (「部品番号」と呼ばれる) には、代替機能や色が組み込まれています。モデル M キーボードの最も人気のあるバリエーションの 1 つは、スペース セービング キーボードです。これは、テンキーをキーボードのメイン セクションに統合し、幅を大幅に縮小したものです。スペース セービング キーボードは、一般に「テンキーレス キーボード」として知られているキーボード レイアウトの起源であると考えられます。^{[引用が必要]}

IBM は、産業用コンピュータで使用するために、生産環境での取り扱いによる変色を隠すように設計された、代替の「グレー/ペブル」カラーの標準モデル M とスペースセービング モデル M をリリースしました。その他のさまざまな機能には、接地されたスペースバーや、後期モデルの一部では液体がこぼれて損傷するのを防ぐための排水穴などがあります。

•
  IBM モデル M 省スペースキーボード インダストリアル バリアント
•

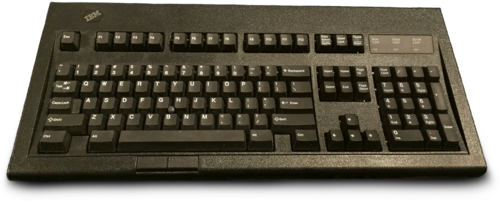

  オプションの黒いトラックポイントキャップを備えた IBM モデル M13「黒」バージョン

•

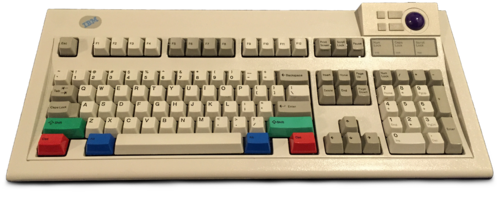

  IBM モデル M5-2、紫色のトラックボールと Unicomp の代替「RGB」キーを搭載
•
  IBM モデル M2、部品番号 1395713、製造年 1992

M2 は、競合するラバードーム キーボードによるコスト削減圧力を受けて発売された、Lexmark の後期型である。いくつかのバージョンではラバードーム スイッチが使用され、他のバージョンではバックリング スプリングが保持された。すべてのバージョンでケースははるかに薄く軽量化され、金属製のバックプレートは廃止された。平らで彫刻のない前面ケース部分により、オリジナルの Model M デザインと簡単に区別できる。また、製造ラベルがある場合は、「M」ではなく「M2」と表示される。M2 は製造が粗悪で信頼性が低いことで有名だった。21 世紀まで生き残ったのは比較的少なく、Model M の愛好家はそれを高く評価していない。^[24]

M2 は、頑丈な Model M のケース/バックプレート構造に戻り、内蔵トラックボールを追加した別の Lexmark 派生製品である M5 と区別する必要があります。また、これら 2 つは、頑丈な Model M のように構築されていますが、ポインティングスティックを備えた M13 と区別する必要があります。M5 と M13 のデザインは、2021 年現在でも Unicomp によって Trackball Classic および Endura Pro という名前で販売されています。

最も一般的に「モデルM」と呼ばれるバリエーションは部品番号1391401であり、^[25]他の多くのバリエーションはこれをベースにしています。拡張キーボードとして知られるこのモデルには、IBMの特許取得済みのバックリングスプリング設計^[26]と交換可能なキーキャップが含まれていました。

モデルMのデザインは信頼性が高いと広く評価されており、そのデザインは時を経ても大きく変わっていません。^[27]重いスチール製のバックプレートと丈夫なプラスチック製のフレームを含むMのデザインのおかげで、初期のモデルMキーボードの多くは発売から40年経った今でも機能しています。

モデルMのバックリングスプリングキー設計仕様^[28]は、ユニークな感触と音を生み出します。より一般的で低価格のラバードーム設計とは異なり、バックリングスプリングはユーザーに顕著な触覚的および聴覚的フィードバックを提供します。より明確なタッチのため、一部のユーザーは、モデルMでは他のキーボードよりも速く正確に入力できると報告しています。^{[29] [30]}さらに、多くのモデルM愛好家は、モデルMのような触覚フィードバックキーボードは手のストレスを軽減し、反復運動障害を防止または回復させると考えています。^[31]キーを押すにはかなりの圧力が必要であり、顕著な音が出るため、以前はタイプライターで訓練され、そのレベルのフィードバックに慣れていたタイピストに役立ちます。^[1]このため、モデルMは「クリックキーボード」と呼ばれることもあります。^[1]

第 4 世代後期のモデルまでは、ほとんどのモデル M は底面に 1.25 インチのスロット付き円形スピーカー グリルを備えて製造されていました。ただし、実際のスピーカーが搭載されているモデルは比較的少なく、これは古い端末システムでビープ コードを鳴らすためにのみ役立ちました。スピーカー付きの最も一般的な P/N は、RS/6000 UNIX ワークステーション用に作られた 1394540 と 51G872 です。

モデル M は、さまざまなインターフェイスおよびコネクタ規格に基づいて製造されてきましたが、そのうちのいくつか (5250 端末で使用される 5 ピン DIN など) はドキュメントが不十分で、愛好家によるリバース エンジニアリングが必要でした。PC XTおよびATに同梱されていた初期のモデルでは、それらのシステムに固有のコネクタが使用されていました。PS/2 の導入後、ほとんどのモデルはPS/2 ポート用のコネクタを搭載して出荷されました。これには 1391401 が含まれます。Unicomp はUSBのサポートを導入しました。

旧モデルの M では、 SDLを利用した取り外し可能なケーブルが使用されていました。その後の Lexmark および Unicomp の派生モデルでは、固定ケーブルが使用されました。

レイアウトタイプ:

• 84 – 101 キー ANSI レイアウトのテンキーレス バージョン。
• 87 – 104 キー ANSI レイアウトのテンキーレス バージョン。
• 101 – ANSI レイアウト、モデル M のオリジナル。
• 102 – Z と半角左シフトの間に追加のキー (右 Alt の代わりに AltGr) がある国際レイアウト。通常は ISO スタイルの長い Enter キーを使用します。
• 103 – スーパーキー 1 つとメニューキー 1 つ、長いスペースバーを備えた ANSI レイアウト。
• 104 – ANSI レイアウトに加え、2 つの Windows キーと 1 つのメニュー キー、短いスペースバー。
• 122 – 追加のファンクションキーと左側のファンクションパッドを備えた IBM 端末レイアウト。

ロゴ位置の凡例:

注: 製造日はおおよそのものです。

•
  1995 IBM モデル M (P/N 1391403) (ドイツ語)
•

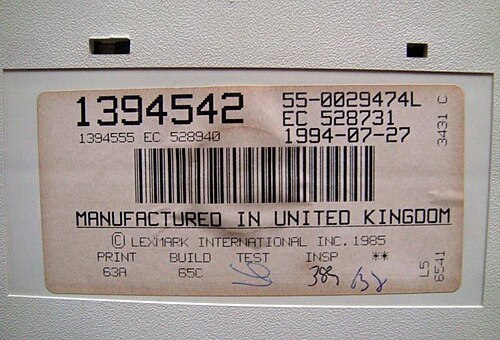

  1994 IBM モデル M (P/N 1394542) ラベル
•
  1987 IBM モデル M 省スペース キーボード P/N 1391472 ( テンキーなし)、SDLから USB へのアダプタ付き
•

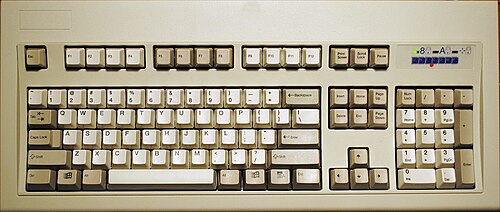

  2012 ユニコンプ クラシック 104 (P/N UNI044A)
•
  IBM モデル M キーボード、部品番号 1390572
•
  IBM モデル M キーボード、部品番号 1394100
•

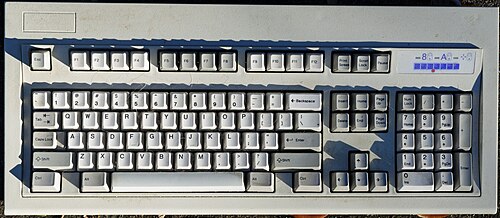

  ユニコンプクラシック101
