AN/URC-117 地上波緊急ネットワーク

地上波緊急通信網（GWEN ）は、1992年から1994年にかけて短期間配備されたアメリカ空軍の指揮統制通信システムであり、核戦争前、最中、後にアメリカ政府が軍事通信を容易にするために使用することを目的としていた。具体的には、GWENネットワークは高高度核爆発による電磁パルスの影響に耐え、アメリカ大統領またはその生存者が戦略空軍の爆撃機に無線で発射命令を出すことができるようにすることを目的としていた。^{[1] [2] [3]}

AN/URC-117はシステムの統合電子機器型式指定システム識別子であり、さまざまな場所に設置されたさまざまな無線コンポーネントを意味していた。^[4]各GWENリレーノードサイトには、通常高さ290〜299フィート（88〜91メートル）の長波送信塔があり、 2,000〜3,000ワットのRF出力を放射していた。計画されていた240のGWEN塔のうち、実際に建設されたのは58のみだった。1994年、国防予算法案により新しいGWEN塔の建設への資金提供が禁止され、数か月後、GWENプログラムは米国空軍によって中止された。^[5]その後、米国沿岸警備隊は、全国差分GPSシステムを収容するために、いくつかの旧GWENサイトを整備した。^{[6] [7]}

GWENは、国家の戦略通信システムをアップグレードし、それによって核抑止力の価値を強化するように設計された戦略的近代化プログラムの一部でした。1980年代後半に確立されたGWEN通信システムは、米国の核戦力に重要な緊急行動メッセージ（EAM）を送信するために設計されました。EMPは、広範囲にわたって突然の電力サージを発生させ、保護されていない電子機器に過負荷をかけ、操作不能にする可能性があります。さらに、EMPは、伝播に電離層を使用する無線通信を妨害する可能性があります。GWENは伝播に地面に沿った波を使用するため、EMPの影響を受けないと考えられていました。^{[1]このネットワークは、}低周波（LF）無線帯域で動作する米国本土全体に分散された約240の無線 トランシーバーのアレイとして構想されました。

分析により、低周波（150～190キロヘルツ）の無線通信は高高度EMPの影響をほとんど受けないことが示され、空軍兵器研究所（カートランド空軍基地）は1978～1982年に小規模な「地上波」送信システムをテストした。地上波コンセプトの将来性に基づき、米空軍本部は1981年8月25日に「拡散型地上波通信システム（PGCS）」のプログラム管理指令（PMD）草案を発行した。この提案されたネットワークシステムの名称は、1982年2月にPGCSから地上波緊急ネットワークに変更された^[8]。空軍は1992年1月までにGWENの暫定的な初期運用能力を導入した。^[2]

電磁パルスが通信を永久に遮断する恐れがあるという疑念が浮上したため、当初計画されていた240基のGWENタワーのうち、実際に建設されたのは58基のみとなった。1994年に国防予算法案が成立し、新たなタワーの建設が禁止され、その後まもなく空軍はGWEN計画を中止した。^[5]

さまざまな軍事施設から発信されたコマンドおよびコントロール メッセージは、225 から 400 MHzの帯域で送信され、米国本土 48 州に分散された「リレー ノード」と呼ばれる無人中継局のネットワークによって受信されました。リレー ノードは、商用 AM ラジオ局に類似した地上無線伝搬を利用するために、150 から 175 kHzの範囲の低周波数を使用して、これらのコマンドおよびコントロール メッセージを相互に、および戦略航空軍の運用場所と発射管制センターに再送信しました。^[1]

中継ノード間の距離は地上波の伝送範囲によって決まり、およそ150～200マイルでした。^[1]初期運用中、中継ノードは20分ごとに短いテストメッセージを受信して​​中継していました。^[2]システムには冗長性が組み込まれており、システムに損傷が発生した場合にはパケット交換技術を使用して接続を再構築します。^[9]

GWENシステムの運用開始当初から、電気干渉の問題が表面化し始めた。局はLFを使用していたため、選択された周波数は近くの電気搬送電流システムの動作周波数の1kHz以内であった。GWENは一定の音声、テレタイプ、その他のデータトラフィックを処理していたため、電力会社の診断用2キロヘルツのサイドキャリアトーンに干渉を引き起こした。サイドキャリアトーンがGWENからの干渉によって消えると、電力網はそれをシステム障害と解釈した。^[10]

GWENリレーノードの全体の面積は約11エーカー（4.5ヘクタール）、約700フィート（210メートル）×700フィートでした。周囲は高さ8フィート（2.4メートル）の金網フェンスで囲まれ、上部には有刺鉄線が張られていました。典型的なサイトの特徴は次のとおりです。^[1]

• 主な長波送信塔（通常、高さ290～299フィート（88～91メートル））
• 地下に張られた放射状の電線網で、電波の反射面として機能する大きな接地面を形成している。
• 電子機器シェルター 3 台。敷地の周囲に 2 台、塔の基部に 1 台あり、アンテナ調整ユニット(ATU)が設置されています。
• UHF および LF 受信アンテナは、10 フィートのマスト、30 フィートの街灯柱、または 60 ～ 150 フィートのタワーに取り付けられます。
• 容量1,020米ガロン（3,900リットル）の2室燃料タンクを備えたディーゼルバックアップ発電機

GWENのメインアンテナは、LFバンドの150～175キロヘルツ（kHz）（AM放送バンドの最低周波数530kHzより下）で断続的に動作していた。ピーク放送電力は2,000～3,000ワットだった。UHFアンテナは20ワット、225～400メガヘルツ（MHz）で動作していた。^[1]

1998年に米国運輸省が実施した環境影響調査では、既存のGWENサイトの一部を全米差分全地球測位システム用に再利用することを提案し、29のGWENサイトの場所をリストアップした。^[6]

• ワシントン州アップルトン
• オースティン、ネバダ州
• カリフォルニア州ベーカーズフィールド
• ビリングス、モンタナ州
• ミシシッピ州ボボ
• サウスダコタ州クラーク
• ノースダコタ州エディンバーグ
• カリフォルニア州フェナー
• アリゾナ州フラッグスタッフ
• ペンシルベニア州ゲティスバーグ
• カンザス州グッドランド
• アラバマ州グレイディ
• モンタナ州グレートフォールズ
• アラバマ州ハックルバーグ
• メリーランド州ヘイガーズタウン
• ペンシルベニア州ホークラン
• ニューメキシコ州カートランド空軍基地
• オレゴン州クラマスフォールズ
• ジョージア州メイコン
• ウィスコンシン州メドフォード
• ノースダコタ州メドラ
• ミシガン州オノンダガ
• メイン州ペノブスコット
• コロラド州プエブロ
• モンタナ州ロナン
• ジョージア州サバンナビーチ
• ワシントン州スポケーン
• テキサス州サマーフィールド
• ネブラスカ州ホイットニー

初期の塔のいくつかは、マサチューセッツ州、オレゴン州、ペンシルベニア州、カリフォルニア州の市民グループを組織化し、彼らの地域でのGWEN塔の建設に反対する運動を起こさせた。これらのグループは、GWENノードの存在はソ連の目にコミュニティの「戦略的価値」を高め、攻撃を招くと信じていた。これらのグループに応えて、空軍は塔の重要性を繰り返し軽視し、ソ連がそのような注意を払う価値はないと述べた。^[2]

論争と世界の地政学的変化の中で、GWENの価値は冷戦後の環境で大きく低下し、さらに先行システムと後継システム（それぞれ生存可能低周波通信システムと最小限必須緊急通信ネットワーク）の持続的な有効性によってその存在は意味をなさなくなった。1990年には早くも、このプログラムを終了するための立法措置が制定された。^[11]

1994年、国防予算法案により1年間GWENタワーへの資金提供が停止されたため、GWENタワーの新規建設は禁止された。数か月後、アメリカ空軍は、システムの解体に充てられる資金を除き、残りの25基のタワーを建設する契約を打ち切ると発表した。^[12]

•
  GWEN アンテナシェルターとセキュリティフェンス
•

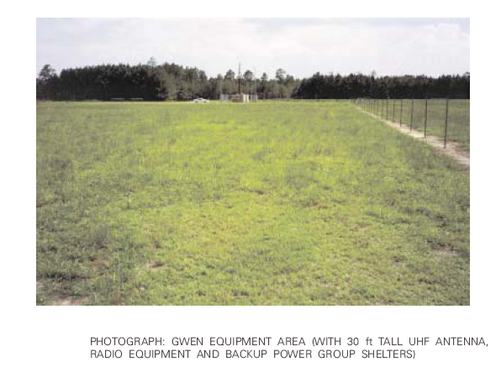

  GWEN設備エリア
•
  カリフォルニア州エセックスの旧 GWEN タワー
•
  カリフォルニア州エセックスの旧 GWEN タワーに GPS 機器を追加
•
  カリフォルニア州エセックスの旧 GWEN 施設に設置された RF 放射線警告標識
