4000シリーズ集積回路の一覧

以下は、CMOS 4000 シリーズデジタル ロジック集積回路の一覧 です。1968 年に、オリジナルの 4000 シリーズが RCA によって導入されました。最近の部品はかなり高速ですが、4000 デバイスは幅広い電源範囲 (「B」シリーズでは 3V ～ 18V の推奨範囲) で動作し、非調整バッテリ駆動アプリケーションや、低速動作がEMCの利点となる敏感なアナログ電子機器とのインターフェイスに適しています。初期のデータシートにはゲート アーキテクチャの内部回路図が含まれており、多くの新しい設計では、この追加情報を「誤用」して、タイミング スキューや線形信号増幅のためのセミアナログ機能を提供することができます。^[1]これらの部品の人気により、他のメーカーはピン互換のロジック デバイスをリリースし、互換性のある部品を識別するために 4000 のシーケンス番号を保持しました。ただし、他のメーカーは部品番号に異なるプレフィックスとサフィックスを使用しており、すべてのデバイスがすべてのソースから、またはすべてのパッケージ サイズで入手できるわけではありません。

この種の IC を製造している、または製造していたメーカーの非網羅的なリスト。

これらの IC の現在の製造元:

• Nexperia（NXPからのスピンオフ）
• ONセミコンダクター（モトローラ セミコンダクターコンポーネントグループのスピンオフ。フェアチャイルドセミコンダクターを買収）^[2]
• テキサス・インスツルメンツ（ナショナル・セミコンダクターを買収）^[3]

これらの IC の以前の製造元:

• 日立
• NXP（フィリップスセミコンダクターズを買収）^[4]
• RCA (廃業。この 4000 シリーズ ファミリーは 1968 年に初めて導入されました)
• ルネサスエレクトロニクス^[5]（インターシルを買収）^[6]
• STマイクロエレクトロニクス^[7]
• 東芝セミコンダクター^[8]
• VEBコンビナート・ミクロエレクトロニック（廃業、1980年代に活動）^[9]
• Tesla Piešťany、sp . (廃止、1980 年代と 1990 年代に活動)
• 旧ソ連の様々なメーカー（例：ロシアのAngstrem、Mikron Group、Exiton、Splav、NZPP、モルダビアのMezon、ベラルーシのIntegral、ウクライナのOktyabr、アゼルバイジャンのBillur）^[10]

4000 シリーズの部品は多数あるため、このセクションでは関連する組み合わせロジック部品をグループ化して、読者が部品番号を選択しやすくします。

このセクションのすべてのパーツには、別途記載がない限り、通常の入力とプッシュプル出力があります。

1 つの入力電圧変換ゲート:

• 40109 = クアッド バッファ (デュアル電源レール) (ロジックは電源レールの選択に応じて昇圧または降圧可能)
• 4504 = 16 進バッファ (デュアル電源レール) (電源レールの選択に応じてロジックをステップアップまたはステップダウンできます)

1入力ロジックゲート:

• 4041 = クワッド バッファ/インバータ、各入力には 2 つの出力 Q とQがあります (出力は 1 つのTTL、2 つの74LS、4 つのCMOS負荷を駆動できます)
• 4050 = 16 進バッファ(出力は 2 つの TTL / 4 つの 74LS / 8 つの CMOS 負荷を駆動可能) (注: VDD 電源レール ピンは非標準の位置にあります)

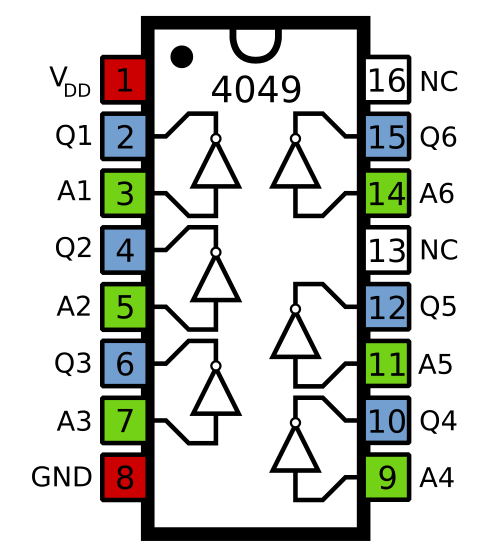

• 4049 = 16 進インバータ(出力は 2 つの TTL / 4 つの 74LS / 8 つの CMOS 負荷を駆動可能) (注: VDD 電源レール ピンは非標準の位置にあります)
• 4069 = 六角インバータ
• 40106 =シュミットトリガー入力付き 16 進インバータ (ピン配置は 4069 と互換)
• 4572 = クワッドインバータ、2入力NORゲート、2入力NANDゲート（どちらもインバータに変換可能）

2〜8 個の入力ロジック ゲート:

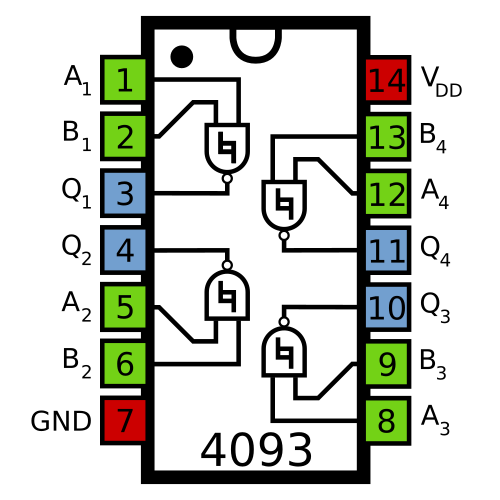

• 4093 =シュミット トリガー入力付きクアッド 2 入力 NAND (ピン配置は 4011 と互換)
• 40107 =オープンドレイン出力付きデュアル 2 入力 NAND (32 個の CMOS 負荷を駆動可能) ( DIP-8パッケージ)

注: 4068 と 4078 には 2 つの出力 Q とQ があります。4048 も 8 入力ゲートです (下記参照)。4572 には NOR ゲートと NAND ゲートがあります (上記参照)。

AND-OR-反転(AOI) ロジック ゲート:

• 4085 = デュアル 2 ワイド 2 入力 AND-OR-反転 (AOI)。このデュアル 2-2 AOI ゲートは、ブール式AB + CD を1 番目の出力に、EF + GHを2 番目の出力に縮小します。
• 4086 = 単一の拡張可能な 4 幅 2 入力 AND-OR-反転 (AOI)。この単一の拡張可能な 2-2-2-2 AOI ゲートは、ブール式AB + CD + EF + GH + EXPAND を縮小します。ここで、EXPAND は別の AOI ゲートからの出力です。
• 4048 = 3 ステート出力を備えた 8 入力 8 機能のシングル拡張可能ゲート タイプ、8 つの選択肢: 8 NOR / 8 OR / 8 NAND / 8 AND / 4-4 AND-OR-反転 / 4-4 AND-OR / 4-4 OR-AND-反転 / 4-4 OR-AND

AND-OR-INVERT (AOI) ゲートとして構成すると、ブール式ABCD + EFGH + EXPAND が縮小されます。

AND-OR (AO) ゲートとして構成すると、ブール式 ABCD + EFGH + EXPAND が縮小されます。

NOR ゲートとして構成すると、ブール式A + B + C + D + E + F + G + H + EXPANDが簡略化されます。これは、EXPAND が 9 番目の入力として使用される場合の 9 入力 NOR ゲートです。

OR ゲートとして構成すると、ブール式 A + B + C + D + E + F + G + H + EXPAND が縮小されます。これは、EXPAND が 9 番目の入力として使用される場合の 9 入力 OR ゲートです。

注: 4041 は、バッファリングされた A、B、C、D およびA、B、C、Dを提供することで、AOI ブール式の実装を簡素化できます。

このリストは主に 1983 年の RCA データブックの部品番号で構成されていますが、先頭の「CD」と末尾の文字 (A、B、UB) は汎用部品番号の使用のために削除されています。一部の製造元の部品番号の数字部分は、この表の汎用部品番号と同じではない場合があります。Motorola は通常、40100 から 40199 の範囲内の部品番号に「1」を付加し、最初の「0」を削除します。たとえば、RCA CD40174B は Motorola MC14174B になります。
