近鉄3220系

近鉄3220系
近鉄3220系
	京都行きの3220系
メーカー	キンキ車輛
苗字	シリーズ 21
構築済み	2000
入隊	2000
建造数	18台（3セット）
使用中の数	18台（3セット）
形成	1編成あたり6両
艦隊数	KL21 – KL23
オペレーター	近鉄
デポ	西大寺
運行路線	奈良線; なんば線; B 京都線; B 橿原線; H 天理線; D 大阪線; 烏丸線;
仕様
車体構造	アルミニウム
車の長さ	20,500 mm（67フィート3インチ）
幅	2,800 mm (9 フィート 2 インチ)
身長	4,110 mm (13 フィート 6 インチ)
ドア	片側4組
最高速度	105 km/h (65 mph) ; 75 km/h (45 mph) (烏丸線)
牽引システム	MB-5085A
出力	モーター1台あたり185kW
電気システム	1,500 V直流架空線
集電装置	パンタグラフ
ボギー	ボルスターレス KD311（動力付き）; KD311A（電源なし）;
ブレーキシステム	電子制御エアブレーキ
安全システム	近鉄ATS
軌道ゲージ	1,435 mm（4フィート 8+1 ⁄ 2 インチ）

近鉄3220 系（近鉄 3220 系）は、 2000 年から私鉄運営会社の近鉄が運行する電気多重ユニット(EMU) 通勤型電車です。

背景

3220系は近鉄の21系通勤電車の最初のメンバーであり、そのコンセプトは「 21世紀の標準を設定する」ことを目指した、人に優しく、環境に配慮した低コストの電車であった。3220系は烏丸線の相互運行サービスで使用するために設計され、これらのサービスで使用される3200系電車と同様に、左オフセットの前面非常口を備えている。^[1]近鉄はその後、 2両編成の9020系、回転横向き座席を備えた6両編成の5820系、^[2]狭軌の南大阪線で運行される 6820系など、 21系のさらなるバリエーションを導入した。^[3]

オペレーション

3220系は2000年3月15日に運行を開始し、^[3]、主に京都線で運行され、烏丸線との直通運転も行われている。^[4]阪神線に必要な安全装置が装備されていないため、奈良・難波線では桜川駅以東のみでの運行となっている。

フォーメーション

2019年4月現在^{[アップデート]}、この車両は6両編成3本で構成されており、全編成が西大寺車両基地を拠点とし、主に京都線で運行されている。^[4]編成は動力車（M）3両と非動力車（T）3両で構成されており、難波・京都側には3720号車が配置されている。

Mo3220車には2つのクロスアームパンタグラフが装備されており、残りのM車には1つのシングルアームパンタグラフが装備されています。^[4]

特別な塗装

3220系KL22編成とKL23編成は、運行開始以来、地下鉄烏丸線直通運転開始を記念して「京都・奈良」ラッピングが施されていた。^[1] KL22編成は2011年4月まで^[5]、KL23編成は同年7月までこのラッピングが施されていた。^[6]

地下鉄烏丸線直通運転開始を記念したラッピングが施されたKL23編成

ギャラリー

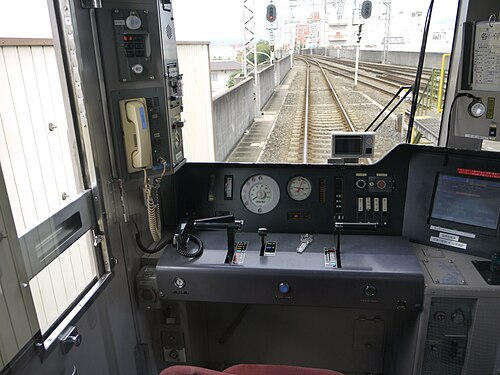

3723のキャブビュー

参照

近鉄5820系、座席編成を回転できる同様の6両派生型
近鉄6820系、9020系の狭軌2両派生型
近鉄9020系2両セット
近鉄9820系、全席縦長の座席を備えた同様の6両編成

参考文献

^ ABCDE 「シリーズ21」第1弾、近畿日本鉄道3220系[「21系」初の電車、近鉄3220系]。日本鉄道ファンマガジン。第40巻第469号。日本：株式会社交友社。2000年5月。pp.52-57。
^ キンキ5820系・9020系[近鉄5820系・9020系]. Japan Railfan Magazine . Vol. 40, no. 474. 日本: 株式会社交友社. 2000年10月. pp. 72–77.
^ アブ近畿日本鉄道シリーズ21[近鉄電車シリーズ21]。日本鉄道ファンマガジン。第42巻第497号。日本：株式会社光友社。2002年9月。pp.32-33。
^ abc 三好、吉三 (2016) .近鉄電車.日本：JTBパブリッシング。 p. 92.ISBN 9784533115318。
^ 近鉄3220系第2編成が標準塗装に日本鉄道ファンマガジンオンライン（日本語）日本：株式会社交友社、2011年4月18日。2022年5月6日時点のオリジナルからアーカイブ。2022 年5 月 6 日に取得。
^ 近鉄3220系第3編成が標準塗装に戻る【3220系第3編成は標準塗装に戻ります】。日本鉄道ファンマガジンオンライン（日本語）日本：株式会社交遊社、2011年7月15日。2022年5月6日時点のオリジナルからアーカイブ。2022 年5 月 6 日に取得。
