インジェクターとは、高圧流体の流れを、低圧流体をジェットに巻き込み、ダクトを通して高圧領域へと送り込むように導くための、ダクトとノズルからなるシステムです。これは、入口流量を制御するバルブ以外に可動部品を持たない流体ポンプです。
用途によっては、インジェクターはエジェクタージェットポンプ、ウォーターエジェクター、またはアスピレーターの形状をとることもあります。エジェクターは同様の原理で動作し、ブレーキシステムなどに真空供給接続部を作り出します。
駆動流体は、液体、蒸気、またはその他のガスであってもよい。同伴吸引流体は、ガス、液体、スラリー、または粉塵を含むガス流であってもよい。[ 1 ] [ 2 ] [ 3 ]
蒸気インジェクターは、特に蒸気機関車において、蒸気ボイラーに水を供給するために一般的に使用される装置です。これは、ボイラー自身の圧力に逆らって冷水をボイラーに供給するために、ボイラー自身の蒸気または排気蒸気を使用し、機械式ポンプを置き換えるインジェクター原理の典型的な応用例です。最初に開発されたとき、その動作は逆説的で、まるで永久機関のようだったので興味深いものでしたが、後に熱力学を使用して説明されました。[ 4 ] 他のタイプのインジェクターでは、空気などの他の加圧された駆動流体を使用する場合があります。

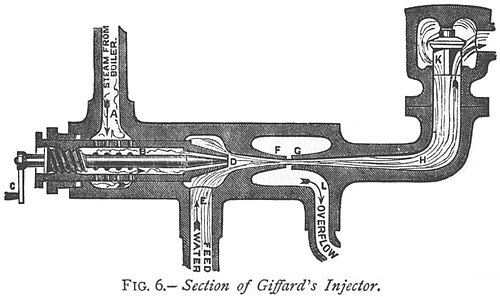

インジェクターは1850年代初頭にアンリ・ジファールによって発明され、1858年にフランスで蒸気機関車用として特許を取得しました。[ 5 ]: 1イギリスではグラスゴーのシャープ、スチュワート・アンド・カンパニーによって特許が取得されました。
当初は、馴染みのない、一見矛盾した動作方式に懐疑的な見方もあったものの、[ 5 ]: 5インジェクターは機械式ポンプの代替として蒸気機関車に広く採用されるようになった。[ 5 ]: 5,7
ストリックランド・ランディス・クニーズは、鉄道に関する多くの業績を残した土木技師、実験家、作家でした。 [ 6 ] クニーズは、蒸気を使った実験で検証したインジェクターの物理に関する数学モデルを発表し始めました。蒸気インジェクターは主に3つの部分から構成されています。[ 5 ]

図15は、クニーズが描いたノズルを通過する蒸気の4つのスケッチを示している。一般に、拡大管を通る圧縮性流体は、ガスが膨張するにつれて速度が増加する。図15の下部にある2つのスケッチはどちらも拡大管であるが、下部のスケッチはわずかに湾曲しており、軸に平行な流れの速度が最も高かった。管の断面積は直径の2乗に比例し、湾曲によって蒸気は管を通過する際に直線的に膨張することができる。
理想気体は断熱膨張(熱を加えない膨張)の際に冷却され、等温膨張(温度一定)の際に放出されるエネルギーよりも少ないエネルギーを放出します。蒸気の膨張は、ランキンサイクルと呼ばれる中間的な熱力学的プロセスに従います。蒸気は膨張中も高温を保つため、理想気体よりも多くの仕事をします。
ノズルの先端では、蒸気は非常に高速で噴出するが、圧力は大気圧よりも低いため、冷たい水が吸い込まれ、流れの中に混入する。そして、収束するダクト内で蒸気は凝縮して水滴となる。
送水管は、減速時の力によって圧力が上昇し、水流がボイラー内に流入する分岐管である。
インジェクターは、二次流体が充填された本体で構成されており、そこに駆動流体が注入されます。駆動流体によって二次流体が移動します。インジェクターには様々な種類があり、複数の段階を持つものもあります。各段階は同じ基本的な動作原理を繰り返すことで、全体的な効果を高めています。
これは、蒸気ジェットの収束・拡散ノズルのベンチュリ効果を利用して、蒸気の圧力エネルギーを速度エネルギーに変換し、圧力を大気圧以下に下げ、流体(例えば水)を巻き込むことを可能にする。収束する「合流コーン」を通過した後、混合流体は完全に凝縮される。凝縮液混合物は、拡散する「供給コーン」に入り、ジェットの速度を落とし、運動エネルギーをボイラーの圧力を超える静圧エネルギーに変換し、逆止弁を通して供給できるようにする。[ 7 ] [ 8 ]
凝縮蒸気の熱エネルギーの大部分はボイラーに戻されるため、プロセスの熱効率が向上します。したがって、インジェクターは一般的に98%以上のエネルギー効率を実現しており、また、給水ポンプの多くの可動部品に比べて構造もシンプルです。

インジェクターの主要パラメータは流体供給速度と作動圧力範囲であり、エジェクターの主要パラメータは真空圧力と排気速度である。
圧縮比および巻き込み比も定義できる。
インジェクターの圧縮比、は、インジェクターの出口圧力の比率として定義されます。吸引流体の入口圧力に対して。
インジェクターの同伴比、は、量として定義されます。(kg/h)一定量だけ吸引・圧縮できる吸引液の量(kg/h)の駆動液量。
インジェクターのその他の重要な特性としては、流体入口圧力要件、すなわち、リフティング式か非リフティング式かなどが挙げられます。
非揚水式インジェクターでは、正の入口流体圧力が必要となる。例えば、冷水は重力によって供給される。
蒸気コーンの最小オリフィス径は、合流コーンの最小径よりも大きく保たれている。[ 9 ]サザン・パシフィック4294号機で使用されている非揚水式ネイサン4000インジェクターは、 250psi(17バール)で毎時12,000米ガロン(45,000リットル)を押し出すことができた 。[ 10 ]
リフティングインジェクタは、入口流体圧力が負、つまり流体がインジェクタのレベルより下にある状態でも作動できます。非リフティングタイプとの主な違いは、ノズルの相対的な寸法です。[ 11 ]
オーバーフローは、特に始動時に余分な蒸気や水を排出するために必要です。インジェクターがボイラー圧力に最初に打ち勝てない場合、オーバーフローによってインジェクターは水と蒸気を吸い込み続けることができます。
インジェクターの出口とボイラーの間には、逆流を防ぐためのチェックバルブ(機関車では独特の音を出すことから「クラックバルブ」と呼ばれる[ 8 ] )が少なくとも1つあり、通常はオーバーフローで空気が吸い込まれるのを防ぐバルブがあります。
効率は、ボイラーからの生蒸気ではなくシリンダーからの排気蒸気を動力源とする多段式インジェクターの開発によってさらに向上した。これにより、本来であれば無駄になる排気蒸気中の残留エネルギーを有効活用できるようになった。しかし、排気インジェクターは機関車が停止している状態では作動しない。後の排気インジェクターは、排気蒸気が利用できない場合に生蒸気を供給できるようになった。
インジェクターは、振動によって蒸気と水の混合噴射が「途切れる」など、特定の運転条件下ではトラブルの原因となることがあります。当初、インジェクターは蒸気と水の制御装置を慎重に操作して再起動する必要がありましたが、インジェクターの故障による注意散漫が、1913年のアイス・ギル鉄道事故の大きな原因となりました。後のインジェクターは、例えばバネ仕掛けの吐出コーンなどを用いて、蒸気噴射による真空状態の崩壊を感知すると自動的に再起動するように設計されました。
もう一つのよくある問題は、流入する水の温度が高すぎると、合流コーン内で蒸気を凝縮する効果が低下することです。これは、例えば長時間の使用によってインジェクターの金属本体が過熱した場合にも発生する可能性があります。
インジェクターの内部部品は侵食摩耗を受けやすく、特にキャビテーションが原因でデリバリーコーンの喉部に損傷が生じる可能性がある。[ 12 ]

インジェクター技術のもう一つの用途は、連続列車ブレーキシステムの真空エジェクターです。これは、 1889年の鉄道規制法により英国で義務付けられました。真空エジェクターは、蒸気圧を利用して連続列車ブレーキの真空管とリザーバーから空気を吸い出します。蒸気源が容易に得られる蒸気機関車にとって、エジェクター技術は堅牢でシンプルな構造と可動部品の少なさから理想的なものでした。蒸気機関車には通常2つのエジェクターがあります。1つは停車時にブレーキを解除するための大型エジェクター、もう1つは漏れを防ぐために真空を維持するための小型エジェクターです。エジェクターからの排気は必ず煙室に送られ、それによって送風機が火室のドラフトを補助します。小型エジェクターは、蒸気の消費量が少なく、列車が動いているときだけ作動すればよいため、クロスヘッドから駆動される往復ポンプに置き換えられることがあります。
現代の列車では、真空ブレーキは空気ブレーキに取って代わられており、空気ブレーキは大気圧との差が大きいため、より小型のブレーキシリンダーを使用したり、より高い制動力を発揮したりすることが可能になっている。

この原理の経験的応用は、インジェクターとして正式に開発される以前から、蒸気機関車の煙室におけるブラストパイプと煙突の配置という形で広く用いられていました。右側の図は、90度回転させた煙室の断面図を示しています。記事冒頭のインジェクターの一般的な図と同様に、名称は異なりますが、同じ構成要素が存在することがわかります。シリンダーからの排気蒸気は、ブラストパイプの端にあるノズルを通して、ボイラーからの煙ガスを巻き込むことで煙室内の圧力を下げ、煙ガスは煙突から排出されます。この効果は、蒸気消費率に比例して火室の通風を増加させ、蒸気の使用量が増えるほど火室から発生する熱量が増え、蒸気発生量も増加します。この効果は、リチャード・トレヴィシックによって最初に指摘され、その後、初期の機関車技術者によって経験的に開発されました。スティーブンソンのロケット号はこの技術を採用しており、これが同時代の機械と比較して著しく性能が向上した大きな理由となっている。
インジェクター(またはエジェクター)は、その比較的シンプルな構造と高い適応性から、様々な産業用途で広く利用されるようになっています。例えば、以下のような用途が挙げられます。
ジェットポンプは、井戸から水を汲み上げる際によく用いられます。メインポンプ(多くの場合、遠心ポンプ)は地上に設置され、動力が供給されます。メインポンプからの吐出流は分割され、大部分はシステムから排出されますが、一部は井戸の地下に設置されたジェットポンプに戻されます。この再循環された流体は、ジェットポンプの動力源として利用されます。ジェットポンプでは、高エネルギー・低質量の戻り流が井戸からさらに流体を押し出し、低エネルギー・高質量の流体となって、メインポンプの入口へと送られます。

浅井戸ポンプとは、ジェットアセンブリがメインポンプに直接取り付けられており、キャビテーションを防ぐために深さが約5~8メートルに制限されているポンプのことです。
深井戸ポンプとは、噴流部が井戸の底にあるポンプのことです。深井戸ポンプの最大揚程は、噴流部の内径と噴流速度によって決まります。深井戸設置におけるジェットポンプの主な利点は、すべての機械部品(電気/ガソリンモーター、回転インペラなど)を地表に設置できるため、メンテナンスが容易なことです。電気式水中ポンプの登場により、打ち込み式井戸や地表取水設備を除き、ジェット式井戸ポンプの必要性は部分的に減少しました。
実際には、吸引圧力が絶対圧100ミリバール未満の場合、複数のエジェクタが使用され、通常はエジェクタ段の間に凝縮器が設けられます。駆動蒸気の凝縮はエジェクタセットの効率を大幅に向上させます。そのため、気圧式凝縮器とシェルアンドチューブ式表面凝縮器の両方が使用されます。
動作時には、2段階システムが一次高真空(HV)エジェクタと二次低真空(LV)エジェクタで構成されます。まず、LVエジェクタを作動させて、真空度を初期圧力から中間圧力まで下げます。この圧力に達すると、次にHVエジェクタをLVエジェクタと連動させて作動させ、最終的に真空度を所定の圧力まで下げます。
3段階システムは、一次ブースター、二次高真空(HV)エジェクター、三次低真空(LV)エジェクターの3つの構成で動作します。2段階システムと同様に、まずLVエジェクターを作動させて、初期圧力から中間圧力まで真空度を下げます。この圧力に達すると、次にHVエジェクターをLVエジェクターと連動させて作動させ、真空度を中間圧力よりも低い圧力まで下げます。最後に、ブースターを(HVおよびLVエジェクターと連動させて)作動させ、必要な圧力まで真空度を下げます。
インジェクターまたはエジェクターは、炭素鋼、ステンレス鋼、真鍮、チタン、PTFE、炭素、およびその他の材料で作られています。
米国特許4847043…原子炉における冷却材の再循環
