フォクサーは、第二次世界大戦中にドイツのG7魚雷のような音響誘導魚雷を混乱させるために使用されたイギリス製の音響デコイのコード名です。コード名FXRの米国版は、1943年9月末にすべての大西洋横断護衛艦に配備されました。[1]カナダ版もCAAT（カナダ対音響魚雷）装置と呼ばれて製造されました。[2] [3] [4] [5]後に米国ではファンファーレ消音装置に置き換えられました。
この装置は、船の数百メートル後方に曳航された1台または2台の騒音発生装置で構成されていた。騒音発生装置は、船のプロペラよりもはるかに大きなキャビテーション音を機械的に発生させた。この騒音により、音響魚雷は船の後方から遠ざかり、燃料が尽きるまで騒音発生装置の周りを旋回するパターンを描いた（騒音発生装置は小さすぎて命中できなかった）。騒音の大きいフォクサーには、船のASDICが船団に接近する可能性のある他のUボートを検知できないという欠点もあった。[6]
それにもかかわらず、FXR対抗策はドイツの音響魚雷を囮にするのに非常に効果的であることが証明されました。発射された約700発のG7es魚雷のうち、標的に命中したのはわずか77発でした。[7]
発達
1943年までに連合国の諜報筋は、ドイツが受動音響ホーミング魚雷を開発したことを示唆した。これは、水中を進む船のスクリューが発する音を捉えて誘導する魚雷であった。この脅威に対抗するため、さまざまな対抗策が検討された。音響機雷掃海用に開発された曳航式騒音発生装置はすでに存在していた。これは2本の鋼棒を平行に固定し、その間に水が流れる隙間を設け、水の流れに対して垂直に曳航する装置であった。2本の鋼棒の間を流れる水により、鋼棒は曲がってぶつかり合い、1kHz以上では曳航船よりはるかに大きな騒音を発生した。この騒音発生装置は曳航船より約20デシベル大きな騒音を発生し、12ノットで曳航した場合、約25時間持続した。

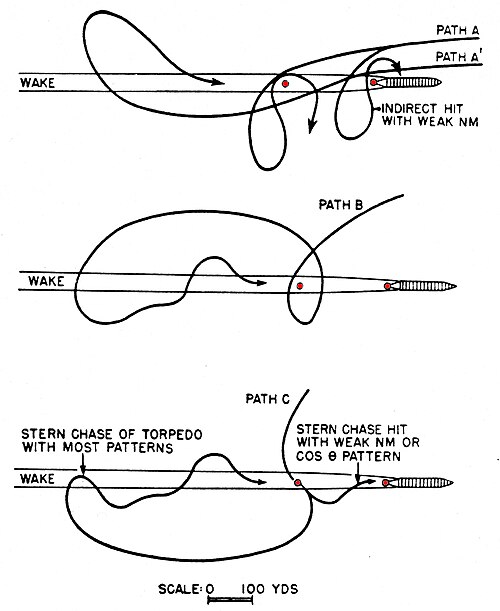

米国はこの既存の騒音発生装置を FXR に発展させ、艦艇の約 500 フィート後方に単独で曳航できるようにした。これは 1943 年 7 月までに生産が開始された。しかし、単独の騒音発生装置は、魚雷が前方と後方の両方からの音に等しく敏感である場合にのみ効果的に機能する。魚雷が後方から騒音発生装置の真上を通過する場合、艦艇自体は真正面にあるが、後方からの音に対する魚雷の感度が低い場合は、騒音発生装置からのより大きな出力を無視して艦艇に帰還する可能性がある。
ONS 18船団とON 22船団の攻撃が成功し、9隻の船が沈没した後、魚雷の挙動に関するより詳細な研究が開始されました。これらの研究により、後方に対する感度が低い魚雷（感度パターンからCosθ魚雷と説明される）に対しては、曳航式ノイズメーカー1台では十分な効果が得られないことが明らかになりました。
説明
フォクサーは、穴の開いた中空の金属パイプを 1 本または複数本、重さ 3,000 ポンド (1,400 kg) 並べたものです。これらのパイプは、船の約 200 メートル (220 ヤード) 後方の水中を曳航されました。穴を流れる水とパイプ同士の衝突により、船のスクリューから発生する音よりもはるかに大きなキャビテーションノイズが発生しました。このノイズが機能したのは、ドイツのホーミング魚雷が、キャビテーションによって発生する音の周波数と、最も大きなキャビテーション音に追従するように調整されていたためです。
ドイツの潜水艦の乗組員はこれを「Kreissäge（丸鋸）」または「Rattelboje（ラトルブイ） 」と呼び、フォクサーが発する騒音の音量は船舶が発する騒音の10～100倍と推定した。
このシステムの制限は、14ノット（時速26km、16マイル）より速く曳航できないことと、騒音のために曳航船のソナーが事実上役に立たないことであった。[6]また、ドラムはすぐに摩耗し、その音は水中で遠くまで聞こえ、護送船団を捜索しているUボートに曳航船の位置を明かしてしまうことがあった。
戦争の終盤、ドイツは曳航式デコイや騒音発生装置を無視するように設計されたT11ザウンケーニヒ II魚雷を開発した。しかし、テストが完全に完了した時点でドイツは降伏していたため、実際に戦時中使用されることはなかった。
脚注
- ^ モリソン2002、146ページ。
- ^ 「第二次世界大戦における科学技術」（PDF）。カナダの記憶。カナダ退役軍人省。 2022年2月16日閲覧。
- ^ 「ReadyAyeReady.com - カナダ海軍」。readyayeready.com 。 2020年8月12日閲覧。
- ^ “GNATs versus CATs | Legion Magazine”. legionmagazine.com . 2022年1月18日時点のオリジナルよりアーカイブ。 2020年8月12日閲覧。
- ^ 海軍、ロイヤルカナディアン（2018年4月30日）。「大西洋の戦い、1939年から1945年」。aem 。 2020年8月12日閲覧。
- ^ ウィリアムソン2012、45ページより。
- ^ ショーウェル2009、52ページ。
参考文献
- チャールズ・M・スターンヘル、アラン・M・ソーンダイク。第二次世界大戦における対潜水艦戦。作戦評価グループ（米国海軍）。
- アッシュ・リンカーン司令官、QC海軍秘密調査官。ウィリアム・キンバー社、ロンドン (1961)。
- ショーウェル、ジャック（2009年）。『ヒトラーの海軍：ドイツ海軍1935-1945年リファレンスガイド』バーンズリー、イギリス：シーフォース出版、2009年。ISBN 978-1848320208。
- ウィリアムソン、ゴードン（2012年）。『第二次世界大戦におけるUボートの戦術』ロンドン、イギリス：ブルームズベリー出版。ISBN 978-1849081740。
- モリソン、サミュエル（2002年）。第二次世界大戦におけるアメリカ海軍作戦史第10巻、大西洋の戦いの勝利、1943年5月-1945年5月。イリノイ州シャンペーン：イリノイ大学出版局。ISBN 978-0252070617。
