ワッシャー（金具）

ワッシャーとは、ボルトやナットなどのねじ付き締結具の荷重を分散させるために使用される、穴（通常は中央）が開いた薄い板（通常は円盤状だが、正方形の場合もある）のことです。その他の用途としては、スペーサー、ばね（ベルビルワッシャー、ウェーブワッシャー）、摩耗パッド、予圧表示装置、ロック装置、振動低減（ゴムワッシャー）などがあります。

ワッシャーは通常、金属製またはプラスチック製です。高品質のボルト締結部では、トルクをかけた後にブリネリングによる予圧の低下を防ぐため、硬化鋼製のワッシャーが必要です。ワッシャーは、特に鋼製ねじをアルミニウム表面から絶縁することで、ガルバニック腐食を防ぐ上でも重要です。また、回転用途ではベアリングとして使用されることもあります。転がり軸受が不要な場合、コストパフォーマンスの観点から、またはスペースの制約から、スラストワッシャーが使用されます。コーティングは、表面を硬化させるか、固体潤滑剤（自己潤滑面）を提供することによって、摩耗と摩擦を低減するために使用できます。

蛇口（または水栓、バルブ、その他の配管接続部）で水漏れ防止のシールとして使用されるゴム製または繊維製のガスケットは、俗にワッシャーと呼ばれることがありますが、見た目は似ていても、ワッシャーとガスケットは通常、異なる機能のために設計され、異なる方法で作られています。

この言葉の起源は不明です。この言葉が最初に記録されたのは1346年ですが、その定義が初めて記録されたのは1611年です。^{[ 1 ]}

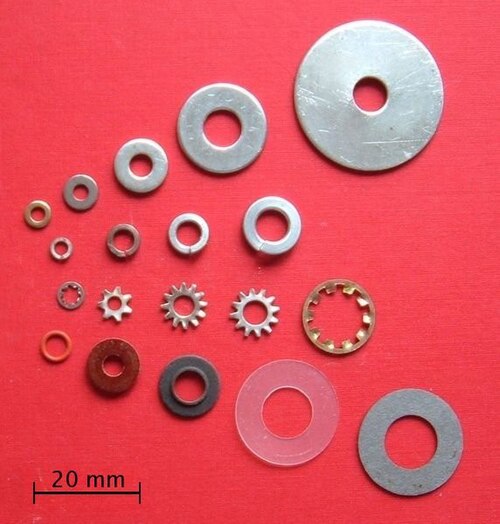

洗濯機は大きく3つのタイプに分類できます。

• 平ワッシャーは荷重を分散させ、固定する表面の損傷を防いだり、電気絶縁などの何らかの絶縁機能を提供したりします。
• スプリングワッシャーは、軸方向の柔軟性を持ち、振動による締め付けや緩みを防止するために使用されます。
• ロックワッシャーとは、締結装置のねじの回転を阻止することで、締結や緩みを防止するものです。ロックワッシャーは通常、スプリングワッシャーでもあります。

ワッシャーは、以下を含むがこれらに限定されないさまざまな材料から製造することができる。^{[ 22 ]}

• 鋼材–炭素鋼、ばね鋼、A2（304）ステンレス鋼、およびA4（316/316L）ステンレス鋼
• 非鉄金属–銅、真鍮、アルミニウム、チタン、鉄、青銅、亜鉛
• 合金–シリコンブロンズ、インコネル、モネル、ハステロイ
• プラスチック–ポリエチレン、PTFE（テフロン）などの熱可塑性樹脂および熱硬化性ポリマー^{[ 23 ]}
• ナイロン–ナイロン 6、ナイロン 66、ナイラトロン、およびテカミド MDS ^{[ 24 ]}
• 専門分野：繊維、セラミック、ゴム、フェルト、皮革、バイメタル、雲母
• フェノール樹脂– この素材は電気絶縁性に優れ、軽量で丈夫、吸湿性が低く、耐熱性があり、耐薬品性、耐腐食性にも優れています。電気絶縁が必要な場合、フェノール樹脂ワッシャーは平らな金属ワッシャーの代替品として使用されます。フェノール樹脂ワッシャーは、フェノール樹脂の大きなシートから打ち抜き成形されます。「フェノール樹脂ワッシャー」という用語は、紙、キャンバス、マイラーなどの積層材から打ち抜き成形されたワッシャーにも使用されることがあります。

米国規格協会（ANSI）は、一般用途の平ワッシャーの規格を提供しています。タイプAは、精度が重要ではない広い公差の鋼製ワッシャーのシリーズです。タイプBは、特定のボルトサイズに対して外径が「狭い」、「標準」、「広い」に分類される、より厳しい公差の平ワッシャーのシリーズです。^{[ 26 ]}

「タイプ」は「形状」と混同してはならない（しかし、しばしば混同される）。 1968年に制定された英国規格「メートル系金属ワッシャー規格（BS4320）」で「形状」という用語が初めて用いられた。形状はAからGまであり、平ワッシャーの外径と厚さを規定する。

• 形状A：標準直径、標準厚さ
• フォームB：通常の直径、薄肉
• 形状C：大径、標準厚さ
• 形状D：大径、薄肉
• フォームE：標準直径、標準厚さ
• 形状F：大径、標準厚さ
• 形状G：直径が最大で、厚みも大きい。異なるワッシャー材質を比較する際、ワッシャーの「形状」という用語は販売業者によってかなり自由に使われています。特にBS4320に関しては、ワッシャー形状「A」から「D」までが「光沢金属」ワッシャーとして指定され、鋼合金、真鍮、銅など、さまざまな金属で仕上げ加工された状態で供給されます。一方、BS4320ワッシャー形状「E」から「G」までが「黒色」（無塗装）軟鋼ワッシャーとして指定され、通常は追加の保護コーティング供給条件が付されます。

BS4320 フォーム A に相当する標準メートルサイズのワッシャーは、以下の表に記載されています。表の寸法は、図面に記載されているワッシャーの寸法を指します。標準メートル平ワッシャーの仕様は、DIN 125 (廃止) として知られており、ISO 7089 に置き換えられました。DIN (ドイツ規格協会) 規格は、メートル DIN 125 平ワッシャーなどの工業用ファスナーを含むさまざまな部品に対して発行されています。ISO 規格への移行が進んでいるにもかかわらず、DIN 規格はドイツ、ヨーロッパ、および世界中で依然として一般的です。DIN 規格は、ISO 相当品がない部品、または標準化の必要がない部品に引き続き使用されます。^{[ 27 ]}

• ビットガード
• ダボ
• ユニファイドねじ規格

• パーミリー、ロバート。（2000）。「第11章：ワッシャー」。機械部品図解資料集。ニューヨーク：マグロウヒル。ISBN 0070486174ワッシャーの様々な用途に関する図面、設計図、および解説。
