ロックナットは、ロックナット、ロッキングナット、セルフロッキングナット、プリベイリングトルクナット、[1]、 剛性ナット[1]、または弾性ストップナット[2]とも呼ばれ、振動やトルクによる緩みを防ぐナットです。プリベイリングトルクナットは、ナットの一部が弾性変形してロック作用を発揮します。[2] 自由に回転するロックナットもあり、これは着座するまで余分なトルクを必要としないという利点があります。[3]
種類
特殊なロックナットには、次のようなさまざまな種類があります。
- 城郭ナット
- ねじ山が歪んだロックナット
- 干渉するねじナット
- ジャムナッツ
- ジェットナット（Kナット）[4]
- 自由に回転するワッシャーを備えたケップスナット（Kナットまたはワッシャーナット）。ロックナット形式では、これは星型ロックワッシャーです。
- プレートナット

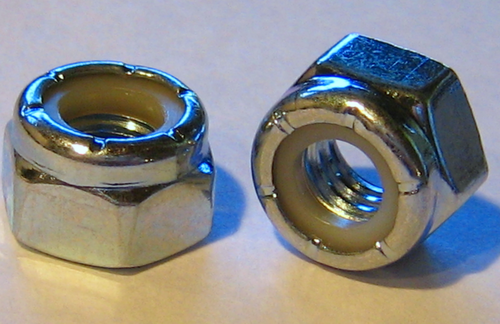

- ポリマーインサートナット（ナイロックナット）
- セキュリティ ロックナット振動が激しく過酷な環境でも使用できる、再利用可能なオールスチール製のナットです。
- 鋸歯状ナット
- 鋸歯状フランジナット
- スピードナット（板金ナットまたはティンナーマンナット）
- スプリットビームナット（BINXナット[5]）
- 偏心ダブルナット 2つのナットで構成され、1つは突出部、もう1つは凹部を持つ自由回転ロックナット。[6]
支配的なトルク値
プリベリングトルク[7]は、クランプ荷重前の取り付け時に必要なトルクの値に基づいて、ロックナットとフリースピンナットを区別します。たとえば、ナイロンインサートナットの場合、ナイロンが相手側のねじ山を引きずる抵抗を克服するために必要なトルクです。このトルク値は通常、最終的な取り付けトルクに比べてそれほど高くありません。トルクの許容範囲は、ISO、DIN、IFI、ASME、SAE、AN-、MS-、NAS-、NASM-などのいくつかの規格で指定されています。[8]
ゆるみ防止
ロックナットは、振動によるボルト締結部の緩みを防ぐ 1 つの方法です。その他の方法としては、安全ワイヤー、ロックワッシャー、ねじロック液などがあります。
