防火扉は、受動防火システムの一部として使用され、構造物の別々の区画間での火と煙の広がりを減らし、建物、構造物、または船舶から安全に避難できるようにする耐火等級（クロージャーの防火等級と呼ばれることもある）を備えた扉です。北米の建築基準法では、防火扉は防火ダンパーとともにクロージャーと呼ばれることが多く、この障壁がファイアウォールまたは占有区画でない限り、それを囲む防火区画と比較して定格を下げることができます。欧州では、防火扉を耐火扉セットと呼ぶ新しい規格EN 16034の導入により、防火扉に関する国家規格が統一されました。2016年9月から、共通のCE マーキング手順が利用可能になり、これらの種類の製品に対する欧州連合内の貿易障壁が撤廃されました。英国では、すべての住宅に実施しなければならない防火対策の最低要件を定めているのは建築規制のパート B であり、これには防火扉の使用も含まれます。すべての防火扉は、火災規制に完全に準拠するために、フレームやドア金具などの適切な耐火部品とともに設置する必要があります。[引用が必要]
英国では、英国木工連盟が「防火ドアセット」と「防火ドアアセンブリ」の違いを概説しています。[2]
コンポーネント
防火扉は、次のような材料の組み合わせで作られることがあります。
ドアリーフ (ドアのスイング パネル) とドア フレームの両方が、製品リストを提供するテスト機関のガイドラインを満たす必要があります。ドア フレームには、防火シールまたは防煙シール、ドア ハードウェア、防火ドア アセンブリを所定の位置に保持する構造が含まれます。これらのコンポーネントは、通常「ドアセット」と呼ばれるアセンブリを形成し、テスト火災に対する耐性を分数または時間で定量化した数値評価を保持します。防火ドア アセンブリのすべてのコンポーネントには、リスト機関のラベルが付けられている必要があります (ANSI 156.2 および NFPA 80 の基本的な構築要件を満たすボール ベアリング ヒンジを除く)。これにより、コンポーネントが防火評価要件を満たすようにテストされていることがわかります。
ドア金具
ドアハードウェアには以下が含まれます:
- 自動閉鎖装置または物体
- ボールベアリングヒンジ
- ガスシール
- ポジティブラッチ機構
- 煙のシール
アザラシ
防火扉の端には通常、次のような 耐火シールが必要です。
ドアの設計に膨張性シールを使用する場合、適切なシールを使用することがドア アセンブリの耐火性能にとって重要です。シールは、化学組成、膨張率、膨張量、および/または炭化特性が異なる場合があります。
ウィンドウズ

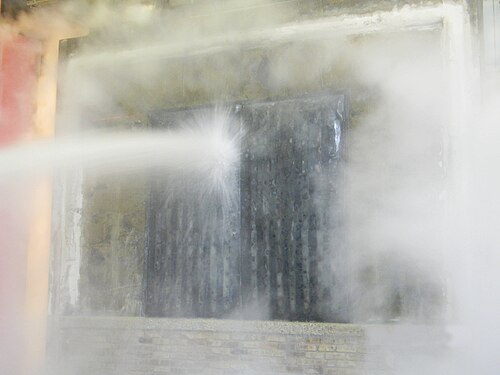

一部の防火扉には一体型窓が装備されており、これも等級が付けられているか、またはドアのテスト時に組み込まれており、ドア全体の製品認証の対象となります。耐火窓は火災状況下で無傷のままであり、ホース水流の衝撃に耐える必要があり、次のものが含まれます。
網入りガラスは通常、火災に耐えますが、ケイ酸ナトリウム液は、この化学物質の 吸熱作用により、熱伝達を遮断する働きもします。
米国では、網入りガラスは 16 CFR 1201 の要件を満たし、ドアに使用するには「ラベル」を付ける必要があります。ラミネートガラスやセラミックガラスは 16 CFR 2101 の要件をより容易に満たすため、現在では使用される可能性が高くなっています。
規則
すべてのコンポーネントは、地元の建築基準法と消防基準の要件を満たすことにより、地元の管轄当局（AHJ）が受け入れ可能な製品認証要件に準拠する必要があります。規制要件は国によって異なります。たとえば、オーストラリアでは、国家建築基準法によって、すべての防火扉は耐性承認と認証を満たすために特定の仕様に従ってテストする必要があると規定されています。[3]
英国では、耐火ドアセットは英国規格耐火試験 BS 476 Part 22 1987 または BS/EN 1634-1 2000 試験のいずれかを受ける必要があります。試験結果は試験機関によって記録され、構造の詳細、歪みデータ、圧力測定値などの詳細情報が記載されたレポートで提供されます。特定の建物に設置する必要がある数値耐火等級は、建築規制承認文書 B または BS 5588 シリーズなどの英国規格で提供されます (例: 30 分 FD30、冷煙耐性も必要な場合は FD30(S))。提供される耐火時間 (分) を反映する使用されている分類は、FD30、FD60、FD90、FD120 です。[4]
他の国でも同様の技術ガイダンス文書や建築規制が施行されています。
可燃性
防火扉は必ずしも不燃性ではありません。ドアのアセンブリが、アセンブリの非火災側で温度を制限するという耐火試験基準を満たしている限り、火災にさらされた際にドアの一部が燃焼により破壊されることは許容されます。これは、耐火ドアの全体的な性能目標と一致しており、限られた時間だけ、ある耐火区画から別の耐火区画への火災の伝播を遅らせ、その間に自動または手動の消火装置を使用して火災の広がりを制限したり、居住者が建物から脱出したりすることができます。防火扉は、木材や鋼鉄など、さまざまな材料で作られています。耐火性はないものの、木材は炭化速度が非常に予測しやすいため使用されます。木材の密度と水分含有量に応じて、一般に木材の炭化速度は広葉樹で毎分 0.5mm、針葉樹で毎分 0.7mm です。[5]
防火扉の故障
防火扉は、本来の用途や関連する制限や要件を知らないことや、不適切な使用によって、記載されている耐火性能を発揮できなくなることがあります。たとえば、防火扉が開いたまま塞がれたり、カーペットが扉に通されたりして、扉が設置されている防火壁を火が通り抜けてしまうことがあります。扉の認証マークは扉の葉と防火扉のフレームの両方に表示されており、建物の耐用期間中は取り外したり塗り直したりしてはなりません。
寮施設などでは、防火扉の下部に1インチや2インチの隙間があり、空気が流れるようになっていることがあります。このため、建物の居住者は、それが「本物の」防火扉であるかどうか疑問に思うことがあります。NFPA 80では、ドアのアンダーカットは最大3/4インチまでとされていますが、防火扉はNFPA 252に従って、より小さな隙間でテストされています。[6] 廊下の耐火等級は1時間以下で、廊下の防火扉は1/2時間または1/3時間の耐火等級であることが規定されています。その主な目的は、煙の移動を制限することです。[7]
通常操作
ほとんどの防火扉は常時閉じた状態を保つように設計されています。一部の扉は、通常の状況では開いたままで、火災が発生すると自動的に閉じるように設計されています。どちらの方法を使用する場合でも、ドアストッパーやその他の障害物によってドアの動きが妨げられることはありません。防火扉の膨張および煙密閉境界は、ドアクローザーおよびラッチの動作と同様に、定期的にチェックする必要があります。
一部の防火扉は電磁石によって開いたままにされ、通常は火災警報システムに接続されています。停電または火災警報が作動すると、コイルへの通電が停止し、扉が閉まります。ワイヤレスで電池式の防火扉リテーナーを使用して、防火扉を安全かつ合法的に開いたままにすることもできます。

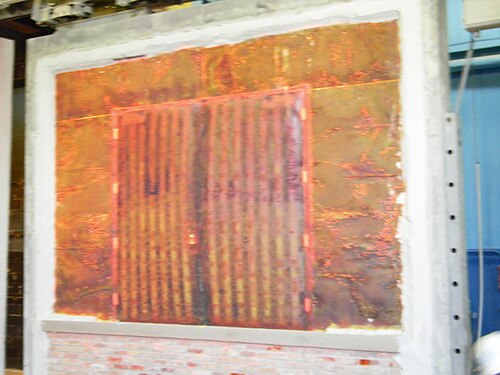

定格防火扉は、ASTM E119 標準の時間温度曲線に指定期間耐えられるようにテストされます。[8] 20、30、45、60、90 分の定格防火扉があり、国家認定試験機関 (NRTL、例: Underwriters Laboratories) として指定された認定研究所によって認定されています。認定は、設置のすべての部分が正しく指定され、設置されている場合にのみ適用されます。たとえば、不適切な種類のガラスを取り付けると、扉の耐火期間が大幅に短くなる可能性があります。
インストール
ドアがきちんと真っ直ぐに取り付けられていることを確認するだけでなく、防火扉を設置する場所では、壁とドア枠の間の開口部に残っている隙間を耐火材で適切に埋めることも非常に重要です。防火扉は通常、大工によって設置されます。英国では、木製防火扉の設置に関する英国規格はBS 8214: 2016です。[9]
年次検査
米国では、NFPA は耐火等級のドアとフレームアセンブリの年次検査を義務付けています。[10]この要件を有効にするには、管轄権を持つ地方自治体が新しい版を採用する必要があります。米国のほとんどの管轄区域では、NFPA 80 2007 版の要件を参照する IBC (国際建築基準) モデルコードを地方コードとして採用する予定です。
NFPA 80 5.2.4 では、少なくとも以下の項目を検証する必要があると規定されています。
- ドアやフレームの表面に開いた穴や破損はありません。
- グレージング、視認ライトフレーム、グレージングビーズは損傷がなく、装備されている場合は所定の位置にしっかりと固定されています。
- ドア、フレーム、ヒンジ、ハードウェア、および不燃性の敷居は固定され、整列しており、目に見える損傷の兆候もなく正常に機能しています。
- 部品の欠落や破損はありません。
- ドアの引き手側にあるドアフレーム（木製ドア）のドア端のドアクリアランスは、4.8.4（ドアの下部のクリアランスは最大3/4インチ）および6.3.1（上部と端は1/8インチ）に記載されているクリアランスを超えてはなりません。金属製ドア（上部と端は最大3/16インチ）
- 自動閉鎖装置は作動可能であり、つまり、全開位置から操作するとアクティブドアは完全に閉じます。
- コーディネータがインストールされている場合、非アクティブなリーフはアクティブなリーフより先に閉じます。
- ドアが閉じた位置にあるとき、ラッチハードウェアが作動してドアを固定します。
- 操作を妨げたり、操作を禁止したりする補助ハードウェアがドアやフレームに取り付けられていない。
- ラベルを無効にするようなドアアセンブリへの現場変更は行われていません。
- 必要に応じて、ガスケットとエッジシールの存在と完全性を確認するために検査が行われます。
建築および消防法によれば、防火扉の年次検査は建物所有者の責任です。しかし、防火ダンパーの検査など、他の義務的な消防検査と同様に、防火扉の検査は省略されることが多く、多くの施設が基準を満たしていません。[要出典]
検査の受諾に関する最終決定には、AHJ (管轄当局) の承認が必要です。
変更
NFPA 80 には、フレーム、建築用ハードウェア、ドア、敷居など、登録ハードウェアの現場での変更に関するガイドラインが含まれています。アクセス制御および電子エントリ システムの分野の成長により、一部の防火ドアが適切な登録機関の承認なしに現場で変更されるようになりました。登録されたアセンブリの現場での変更は、登録機関の担当者によって検査されるか、またはそのような作業を実行する資格のある人員によって変更が実行される必要があります。[11]
