防火ダンパー

防火ダンパー（または防火シャッター）は、暖房、換気、空調（HVAC）ダクト内で使用される受動的な防火製品であり、耐火等級の壁や床を介したダクト内の火災の拡大を防止および隔離します。^[1]防火/煙ダンパーは、耐火等級の点で防火ダンパーに似ており、ダクト内の煙の拡大も防止します。温度が上昇すると、防火ダンパーが閉じます。これは通常、周囲温度よりも高いが火災の存在を示すのに十分低い温度で溶ける熱要素によって作動し、スプリングがダンパーブレードを閉じることができます。防火ダンパーは、ダンパーから離れた検出器を使用する火災警報システムから、建物の占有空間またはHVACダクトシステム内の熱または煙の感知を示す電気信号を受信した後に閉じることもできます。

規制や耐火試験制度は国によって異なるため、設計や用途も異なります。

ダクト用防火ダンパー

機械式ダンパー

商業ビルの地下駐車場にあるドイツ製の防火ダンパー。
北米の防火ダンパー。Durasteel耐火定格加圧ダクトへの取り付け準備が整っています。
北米の防火ダンパーの側面図。内部のブレードを閉じる閉鎖機構を示しています。
内部に耐火ボードを備えたヨーロッパの防火ダンパー。

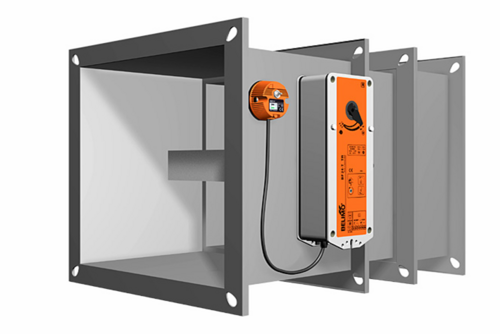

防火ダンパー用のフェイルセーフロータリーアクチュエータ。

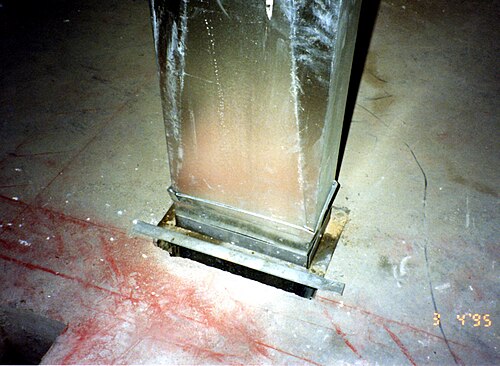

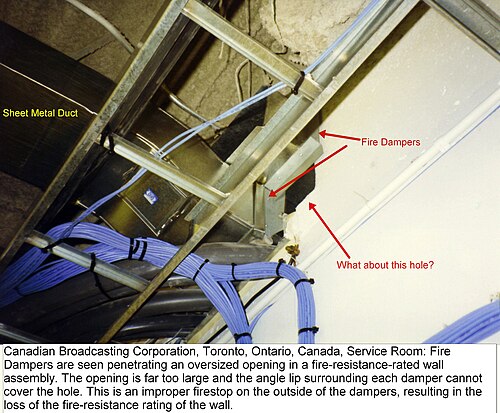

2 時間耐火コンクリートスラブの特大の穴に防火ダンパーが設置されています。

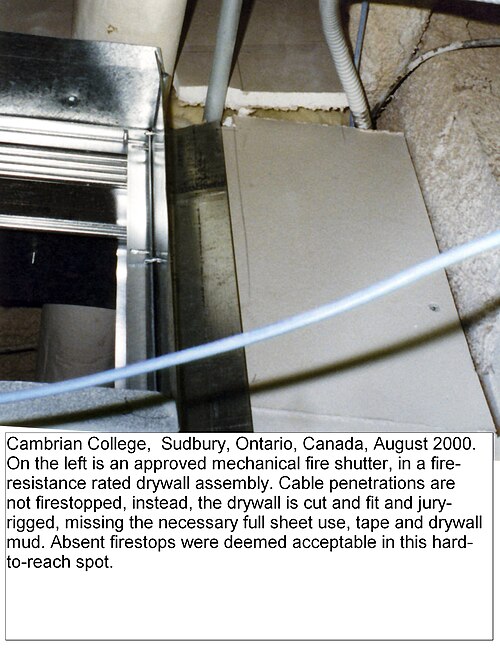

機械式ダンパーは、火災発生時に、ヨーロッパでは耐火ボードを回転させることにより、北米ではスチール製のシャッターにより、HVAC ダクトの断面積を遮断します。メンテナンスには、ダンパーの機能と、適切な機能を妨げる可能性のある障害物の除去が含まれます。

膨張ダンパー

膨張ダンパーインサート。火災や熱にさらされた場合、膨張によりユニットの開口部が膨らんで閉じます。
丸型膨張ダンパーインサート。

膨張性ダンパーは、火災時に膨張により膨張して閉じます。機械式ダンパーとは異なり、閉じる原因は物理的/化学的な反応です。定期的に清掃と経年劣化評価が行われます。膨張性ダンパーの環状部は閉じられており、煙の移動を防ぎます。また、膨張性防火ダンパーは、ASTM E2912 に適合できます。^[2]または ISO 10294-5:2005 空気分配システム用防火ダンパー - パート 5: 膨張性防火ダンパー。一部の膨張性防火ダンパーの目的は、野生生物都市境界火災 (WUI) の結果として空中に浮遊する燃えさしが建物内に侵入するのを防ぐことです。^[3]

空気移動ダンパー

空気移動防火ダンパー (ATFD) はダクトで保護されていないため、室内の火災暴露を考慮した基準とテストに従って設置および製造する必要があります。空気移動防火ダンパーは、膨張型や機械型などのパッシブ型です。耐火性、開放状態での直接耐火性、耐煙性、またはその組み合わせを目的として設計されています。設計には屋外用、衛生ゾーン用、Ex ゾーン用などがあります。

地域の規制に応じて、壁や床の建築要素と同じ暴露に対してテストされるか、ケーブルやパイプの貫通部など、わずかに異なるテストが行われます。ヨーロッパでは、冷煙耐性または冷熱煙耐性に対してそれぞれ Sm または Sa の分類を取得できます。米国では、山火事暴露での使用に対してリストが発行される場合があります。

ダクト内のダンパーとは異なり、ATFD の閉鎖時間は、開いた状態での火炎の通過を防ぐために重要です。通常は開いた状態にある開口部からの直接の炎の侵入が許可されない用途の場合、ATFD は適切な基準に合格する必要があります。米国では、ASTM E2912 が開いた状態での直接の耐炎性を検証し、ASTM E119 が閉じた状態での耐炎性を検証します。

壁や床用の空気移動防火ダンパーは、通常、面一に設置できるように設計されており、複数のサイズがあります。ダンパーは、垂直または水平、あるいはその両方に設置でき、一方向または双方向の火災暴露用にリストされています。性能は、それらが機能する区画の耐火性、煙耐性の有無などです。ヨーロッパでは、統一された ETAG 026 パート 4 が ATFD の分類に適用されます。

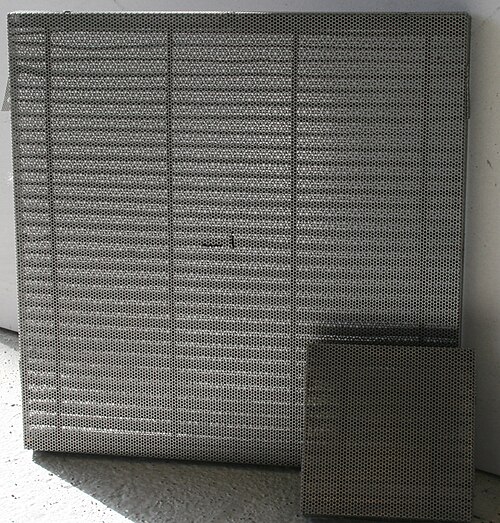

壁用空気移動ダンパーの防火エレメント
壁に取り付けられた空気移動ダンパー

ドア用の空気移動防火ダンパーは、ドアの下部で使用するために設計およびテストされており、他の場所やそれより高い場所には設置できません。ヨーロッパでは、防火ドアテスト EN 14600 および EN 1634-1 が適用されます。

ファサードの空気移動防火ダンパーは、壁、軒裏、切妻、または基礎に取り付けられた通気口です。米国では、これらは、近隣の建物からの外部火災や、窓、放火、山火事 (ASTM E2912 および ASTM E119) からの火災暴露から保護するために、または山火事のみ (ASTM E2886) から保護するために使用されます。ヨーロッパでは、燃えさし、直接の炎の衝突、環境への影響などに関する適用の適合性に関する国家評価が行われた後、壁用の空気移動グリルを外部に適用できます。

換気空洞防火バリアは、自然換気のある建築物の空洞または隙間で使用される空気移動防火ダンパーの一種で、通常は外装材の後ろの空気隙間内にあります。これらは突然の直接炎の衝突を受けることがよくあります。米国では、ASTM E2912 カバーテストが、必要に応じて E119 と組み合わせて実施されています。ヨーロッパでは、E2912 に類似した開放状態での性能を検証する方法が、CEN によって評価されています。

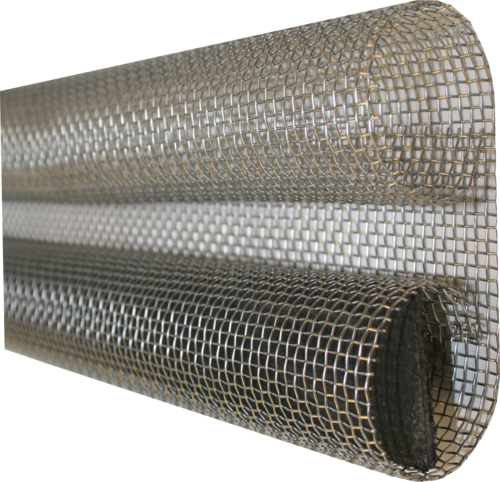

瞬時に防火する空洞バリア

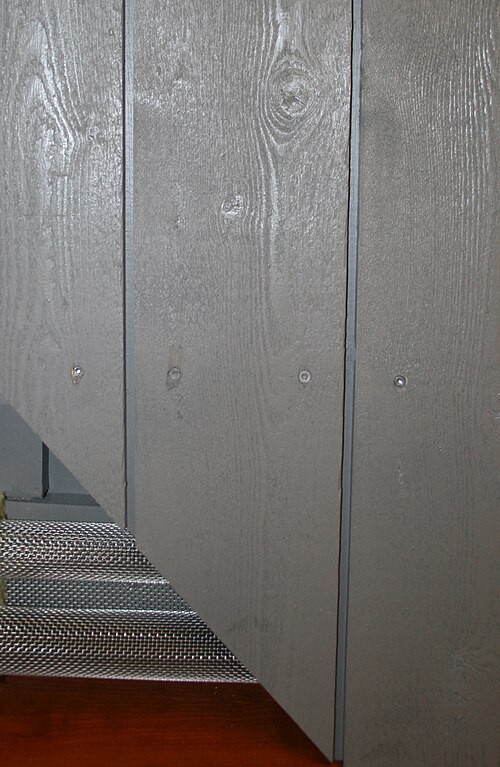

外装材の裏側で見えない空洞バリア

ダクト用ダンパーを空気移動ダンパーとして使用する場合:ダクトダンパーを空気移動防火ダンパーとして使用することが認められています。これらは通常、非常に高温になり、火災時に炎が露出していない側にまで浸透することがあるため、このような用途向けに改造および分類する必要があります。これを実現するために、可燃物が高温部分や炎の近くに保管されないように、両側にグリッドを付けてテストします。一部の管轄区域では、ダクトダンパーの前に一般的なグリッドを付けることを規定していますが、ダクトワークなしでの使用は規定されていません。
