| FN F2000 | |
|---|---|
 スロベニア軍のF2000S | |
| タイプ | ブルパップ式 アサルトライフル 半自動小銃（FS2000） |
| 原産地 | ベルギー |
| サービス履歴 | |
| 使用中 | 2001年～現在 |
| 使用者 | ユーザーを見る |
| 戦争 | 競合を見る |
| 生産履歴 | |
| 設計 | 1995–2001 |
| メーカー | FNハースタル |
| 生産 | 2001年～現在 |
| バリエーション | バリエーションを見る
|
| 仕様 | |
| 質量 |
|
| 長さ |
|
| バレルの 長さ |
|
| 幅 | 81.3 mm (3.20インチ) [3] |
| 身長 | 259.1 mm (10.20 インチ) [3] |
| カートリッジ | 5.56×45mmNATO弾[5] |
| アクション | ガス作動式回転ボルト[5] |
| 発射速度 | 850発/分 |
| 銃口速度 | 900 m/s (2,953 フィート/s) |
| 有効射程距離 | 500メートル（550ヤード） |
| 最大射程距離 | 900メートル（980ヤード） |
| 給餌システム | 取り外し可能なボックスマガジン; 容量: |
| 観光スポット | 1.6倍拡大望遠照準器、ノッチバックアップ照準器 |
FN F2000は、ベルギーのFNハースタル社が設計した5.56×45mm NATO 弾対応 ブルパップライフルである。[5]コンパクトなブルパップ設計には、望遠照準器、調整不可能な固定ノッチ、フロントブレード二次照準器が含まれる。この武器は、ユニークな排出システムにより完全に両手利きで操作でき、使用済みの薬莢は銃身上部のチューブを通って前方右側に排出される。F2000は、2001年3月にアラブ首長国連邦のアブダビで開催されたIDEX防衛展示会でデビューした。
デザインの詳細
F2000 はモジュール式の武器システムで、その主要コンポーネントはブルパップ構成のコンパクトな5.56×45mm NATO口径アサルトライフルです。F2000 は、クローズドボルトで操作する選択射撃武器です。

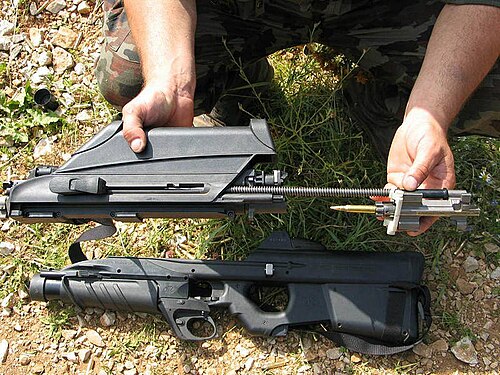

このライフルは、銃身付きレシーバーグループとフレームの 2 つの主要アセンブリで構成されており、トリガー ガードの上にある軸ピンによって結合されています。銃身グループには、光学照準器を取り付けるための MIL-STD-1913ピカティニー レールが組み込まれています。フレームまたは下部レシーバーには、トリガー グループ、ボルトとボルト キャリア アセンブリ、リターン メカニズム、およびマガジン ウェルが含まれています。トリガーの前には、取り外し可能なハンドガードが取り付けられており、トリガー ガードを囲んでいます。
特徴
F2000 は、ガス作動式で全自動、両手利きのブルパップ ライフルです。安全システムとトリガー メカニズムは両方ともP90 個人防衛用武器から採用されました。セレクター トグルはトリガーの下にある回転ディスクです。発射セレクターは武器の手動安全装置を兼ねており、銃器を誤射から保護します (セレクター/安全ディスクには 3 つの設定があります。"S" 安全、"1"半自動モード、"A" 全自動発射)。"安全" 設定ではトリガーが無効になります。ハンマー、グループ ピン、スプリングはスチール製で、その他のすべてのコンポーネントはナイロン射出成形です。ライフルのシェルは複合材料で作られています。
F2000 は、5.56×45mm弾薬を使用した 30 発のカートリッジ容量を持つ標準NATOボックスマガジン( STANAG 4179 ) から給弾されます。マガジン キャッチ/リリース ボタンは、マガジンの前のピストル グリップに対称的に取り付けられています。マガジン キャッチは、NBCグローブを着用しているときに便利な特大のアクチュエーターによって操作されます。F2000 は、取り外し可能なダスト ガスケットの摩擦のため、工場出荷時にはドロップフリー マガジン システムを備えていません。マガジンは手動で引き出す必要があります。
このライフルにはホールドオープン装置が付いていません。つまり、最後の弾丸を発射した後もボルトは後ろに留まりません。チャージングハンドルはレシーバーの左側、ハンドガードのすぐ上にあり、左利きの射手が操作できます。埃やゴミが入り込む可能性のあるアクセスポイントはなく、チャージングハンドルスロットは密閉されています。
この武器の主な照準器は、固定倍率 1.6 倍の望遠照準器 (レチクルにより低照度条件でも使用可能) で、レシーバー上部のプラスチック ハウジング (MIL-STD-1913 レールにマウント) に収められています。二次照準器は、光学照準器ハウジング カバーに成形された、調整不可能な固定ノッチとフロント ブレードです。照準器カバーと照準器モジュールは簡単に取り外すことができ、ピカティニー レールが現れます。
このライフルのクロームメッキされたハンマー鍛造鋼銃身は、通常 (非持続) 弾 20,000 発を撃っても精度が維持されるとされています。銃身には、先端が斜めにカットされたフラッシュ サプレッサーも付いており、銃口の爆風を上向きに導き、銃口の上昇を補正します。F2000 には、銃口の近くにオプションの銃剣ラグが取り付けられており、調整可能なガス レギュレーターには 2 つの設定があります。「通常」は NATO 仕様を満たす標準弾薬用で、「逆」は汚れたときや低圧弾薬使用時に適切な機能を確保するためにシステムにガス量を増やすために使用されます。
動作機構
この選択射撃武器は、ガス作動設計で、バレルのポートからガスシリンダーに送られる推進ガスによって駆動されるショートストロークピストンシステムを採用しており、ボルトが閉じた位置から発射します。武器は、6 つの放射状ロックラグ、スプリング駆動の抽出器、および排出器を備えた回転ボルトでロックされています。チャンバー、ボルト、および排出器のメカニズムには、光学照準器ハウジングの後ろにあるレシーバーのヒンジ付き検査カバーを跳ね上げることでアクセスできます。
F2000 は独自の排出システムを採用しており、銃身上部のチューブを通じて、使用済みの薬莢を前方および銃の右側に排出します。この排出方法により、完全に両手利きで操作できます。このライフルは、右利き、左利きどちらの射手も、改造することなく使用できます。この排出パターンは、回転するポリマー トレイを使用することで実現しました。このトレイは、抽出装置から外れた直後に、空の薬莢をボルト面から遮断します。空の薬莢が抽出されると、ロッカー アセンブリが傾いて薬莢が保持され、次の弾丸がボルト ヘッドによってマガジンから取り出される際に、薬莢がフィード パスから上に持ち上げられます。薬莢はレシーバー壁の空洞にあるトレイに送り込まれ、薬莢が回転してシュート (銃身上部) に送られます。薬莢は、前方に戻る際に、可動ボルト キャリアのピンに衝突して傾斜トレイから排出されます。排出管に 5 個以上の薬莢が入っている場合にのみ、最初の薬莢が銃口のすぐ後ろ右側にあるポートから前方に排出されます。射撃が停止した後も残っている薬莢は、ライフルの銃口を下方に傾けることで取り除くことができます。
このシステムは特許で保護されています（1997年10月14日、ルネ・プレダッツァーによる特許番号5675924 [6]および2000年2月25日、チャールズ・デヌイによる特許番号6389725）。[7]前方排出によって得られる両利き性は最も明白な利点であり、ブルパップ設計で通常生じる多くの戦術的および使用上の困難（両利き性の欠如、 SA80やOC-14のように射手の顔のすぐ近くで放出されるガスや破片など）を解消します。
グレネードランチャー

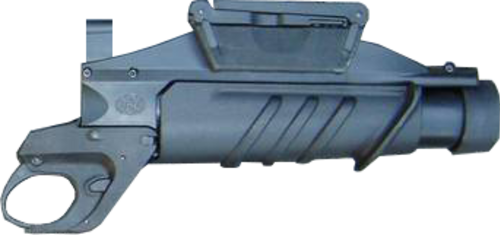

F2000システム用に開発されたモジュールの1つは、独自の軽量40mm吊り下げ式GL1グレネードランチャー（空の重量1kg）で、標準的な低速40×46mmグレネードを使用する。[8]このランチャーは単発の後装式リバースポンプアクション兵器で、銃身は前方にスライドして装填と排出を行う（M203グレネードランチャーと同様）が、銃身の軸回転によってロックされる。[9]
グレネードランチャーのトリガーはF2000のトリガーの真下に取り付けられているため、射撃手をライフルのピストルグリップから離さずに操作できる。[10]ダブルアクショントリガーにより、グレネードの雷管が点火しない場合はオペレーターが「再試行」できる。M203と同様に、銃尾リリースボタンはランチャー本体の左側にある。グレネードランチャーには基本的な跳ね上げ式ラダーサイトが付属しているが、フィンランドの会社ノプテルと共同で開発された、特別に設計された光電子射撃管制システムFCSと一緒に使用するように設計されていた。
照準モジュールは標準の光学照準器の代わりに設置され、装着時には武器の主照準器になりますが、その主な目的は手榴弾の標的の距離を正確に測定して表示することです。モジュールは、マガジン ウェルの後ろのストックに設置された 9 V バッテリー パックで動作します。パワー パックは、導入される可能性のあるその他の戦術アクセサリやシステムに電力を供給することも目的としています。FCS には、低電力レーザー距離計 (精度 ± 1 m 以内)、電子投影レチクルを備えた昼間の照準チャンネル、測定距離表示値、およびダイオード高度調整インジケーターが統合されています。
射撃管制システムは、レーザー距離計からの目標距離情報を使用して銃身の仰角で示される射撃解を計算します (距離計は、トリガーの下のピストルグリップのボタンを押すと起動します)。射手は、FCS 上部カバーの押しボタン インターフェイス (追加/減算ボタン) を介して手動で修正し、目標距離に影響を与える可能性のある向かい風または追い風を考慮に入れます。F2000 FCS には、最大 6 種類の 40 mm 手榴弾の弾道特性を備えたソフトウェアも含まれており、将来の弾薬の改良に対応するために再プログラムできます。FCS のバッテリーは、銃床の底部にあります。
距離測定後、ターゲットまでの距離が液晶画面に表示され、仰角ダイオードが赤く点滅します。ライフルを傾けて正しい仰角に達すると、ダイオードの色が緑色に変わり、武器が発射可能な状態であることを示します[引用が必要]
バリエーション

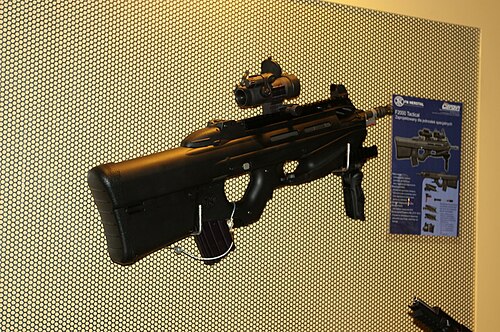

F2000 タクティカル
F2000タクティカルレールバリアントは標準モデルに似ていますが、光学照準器がなく、代わりにフリップアップアイアンサイト[11]を備えた拡張されたトップレシーバーMIL-STD-1913レールが付属しており、ピカティニーレールアクセサリを取り付ける ことができます。
F2000 タクティカル TR
F2000 Tactical TRバリアントは F2000 Tactical モデルに似ていますが、追加アクセサリ用のトリプル レール ハンドガードが含まれています。
FS2000
FS2000は民間所有を目的としたF2000のセミオートマチック版で、2006年6月に初めて発売された。FS2000タクティカルモデルは、マズルブレーキが恒久的に取り付けられた延長バレルと、1:7の右ねじれライフリングレートを装備している。FS2000ライフルにはバヨネットラグは付属していない。下部ハンドガードはF2000と同じ方法で取り外し可能で、同じ種類のアクセサリーを取り付けることができる。ピカティニーレール光学レールとバックアップアイアンサイトが付属している。後部のフリップアップ式ナショナルマッチサイズの開口部は風偏を調整可能で、取り外し可能なフロントサイトは仰角を調整できる。[12]初期モデルのいくつかは、段付きのバレル輪郭とデミルドバヨネットラグを特徴としていた。[12]段付き銃身のライフリングの長さは段なし銃身と同じ長さであり、段付き銃身はPS90に似た、単にF2000軍用銃身を短くしてマズルブレーキを延長したものではないことが明らかになった。 [ 12]
FS2000の派生型であるFS2000スタンダードには、工場出荷時のF2000 1.6倍の倍率の光学機器と照準カバーが装備されています。[13]

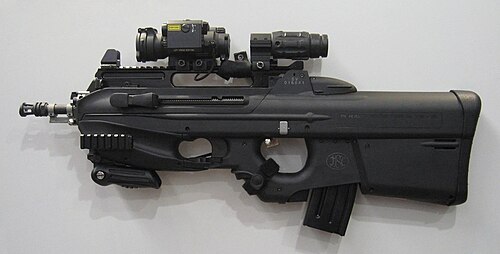

F2000S
スロベニア軍向けに改造されたF2000のバージョン。持ち運び用のハンドルとしても機能する、上部に高いピカティニーレールが組み込まれている。 [14]
紛争
FN F2000 は以下の紛争で使用されてきました。
- アフガニスタン戦争（2001年～2021年）[要出典]
- カイバル・パフトゥンクワ州の反乱
- アスチュート作戦[要出典]
- メキシコ麻薬戦争
- リビア内戦[15]
- イエメン内戦（2014年～現在）
- サウジアラビア主導のイエメン介入
- フーシ派とサウジアラビアの紛争
- ロシアのウクライナ侵攻[16]
ユーザー
ベルギー：ベルギー陸軍特殊部隊が使用。[17] [18 ]
東ティモール：要人警護部隊[19]と東ティモール国家警察[20]で使用されている。
インド：特別警護隊[21]と国家治安部隊[22]が使用。
リビア：2008年にFNハースタル社からF2000ライフル367丁とその他の様々な殺傷性・非殺傷性兵器システムを購入し、2009年に納入を開始した。[23] 2011年のリビア内戦では、リビアの反政府勢力がカダフィ政権に忠誠を誓う勢力からこれらの兵器を多数押収した。[24]
パキスタン：特殊任務部隊（SSW）とパキスタン軍が使用。[25] [26]
ペルー：特殊部隊[25]とペルー海兵隊[27] 。
ポーランド： GROM 特殊部隊が限定的に使用。[28] [29]
サウジアラビア：サウジアラビア国家警備隊は2005年に55,000丁のライフルを購入した。[30] [31]
スロベニア：2006年6月、スロベニア国防省は、FNヘルスタル社と、スロベニア軍（Slovenska vojska ）の新しい標準軍用ライフル銃として、40mmGL1グレネードランチャーとともに6,500丁のF2000ライフル銃の購入に関する契約を締結した。[32] [33]これは、ヨーロッパおよびNATO加盟国によるこのライフル銃の大規模採用が確認された最初のケースである。スロベニア軍は最終的に14,000丁のライフル銃を購入した。[34]
スペイン:スペイン国家警察特殊部隊GEOが使用。多くがGL1グレネードランチャーを装備している。[35]
ウクライナ：ロシアのウクライナ侵攻への対応としてベルギーから2022年に寄贈された。[16] [36] [37]
.svg/500px-Flag_of_Belgium_(civil).svg.png){kind=small}
非国家主体
ハマス：元リビア系のアルクドス旅団が使用。[38] [39] [40]- フーシ派：一部は放棄されたサウジアラビア軍基地から連れ去られたことが知られている。[41]
ギャラリー
-
-
2010年7月19日、ペルーのアンコンで行われた大規模な多国籍水陸両用海岸襲撃の際に、ペルー海兵隊員がF2000アサルトライフルを携行している。 -
2014年5月22日、ドイツのホーエンフェルスにある統合多国籍即応センターで行われたCombined Resolve II演習中に、スロベニアの兵士がF2000 Sを使用して室内掃討演習を実施しながら警備を行っている。 -
.jpg/500px-Combined_Resolve_II_(14064035579).jpg)
