ディオプトラ（ギリシャ語のδιόπτραに由来し、dioptreまたはdiopterとも呼ばれる）は、紀元前3世紀に遡る古典的な天文学および測量機器である。ディオプトラは、照準管、または両端に照準器が付いた棒で、台座に取り付けられていた。分度器を取り付けると、角度を測定するために使用できた。
ギリシャの天文学者は、星の位置を測定するためにディオプトラを使用していた。ユークリッドとゲミヌスは、いずれも天文学に関する著作の中でディオプトラについて言及している。
測量用具として引き続き使用されてきました。測量用に改良されたディオプトラは、16世紀に遡る測量用トランシット、すなわちセオドライトに似ています。これはグロマのより正確なバージョンです。
エウパリニア水道橋の建設に使用された可能性があるという憶測もある。「古代における最も偉大な工学的業績の一つ」と呼ばれるこの水道橋は、紀元前6世紀のポリュクラテスの治世中にギリシャのサモス島の山を掘削して作られた、長さ1,036メートル（3,399フィート）のトンネルである。しかし、その時代にディオプトラが利用可能であったかどうかについては、学者の間で意見が分かれている。[ 1 ]
アレクサンドリアのヘロン（別名ヘロン）は、ディオプトラの構造と測量における使用法について書かれた一冊の本を著したとされています（この本の簡単な説明はオンラインで入手可能です。下記のラハナのリンクを参照してください）。ヘロンは「歴史上最も独創的な技術者であり、応用数学者の一人」でした。
ジオプトラは水道橋建設プロジェクトで広く使用されました。機器の複数の箇所にネジを回す機構が備わっていたため、非常に精密な測定のための校正が容易でした。
測量機器としては、ディオプトラはセオドライトに取って代わられた。

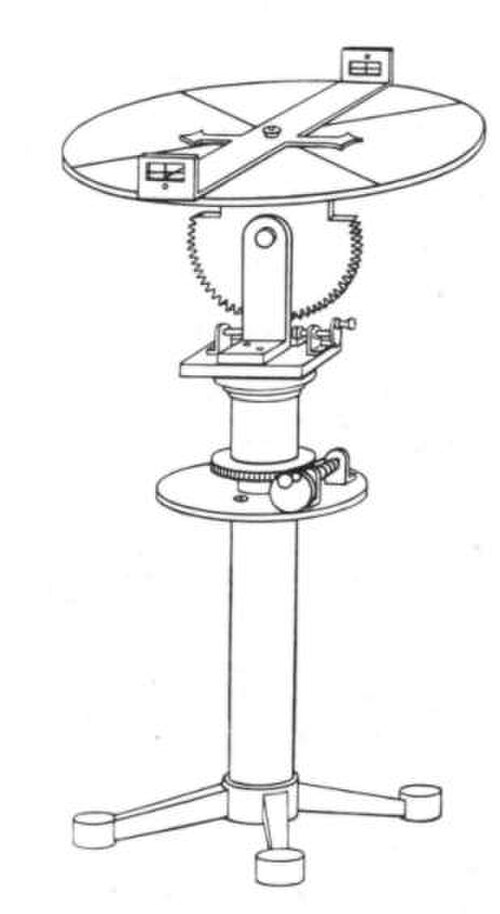

視度計は、両端に照準器が取り付けられた視準管またはロッドで構成され、安定したスタンドに取り付けられています。スタンドには通常、機器を正確に校正するための調整ネジが付いています。天体観測に使用する場合、ユーザーは照準器を特定の星または天体に合わせ、機器に取り付けられた分度器を使用して角度を測定します。測量では、視準管に沿って照準を合わせ、目盛りの付いたスケールから読み取ることで、角度と距離を測定するために視度計が使用されました。
ディオプトラは、当時の他の測量機器に比べていくつかの利点があった。垂直角と水平角の両方を高精度で測定できるため、天文学と測量の両方で汎用性の高いツールとなった。ネジを回すことで微調整が可能になり、精度が向上した。また、シンプルで堅牢な構造のため、野外での使用にも適しており、信頼性が高かった。
しかし、ディオプトラにも限界があった。測定精度は使用者の技量と機器の構造品質に左右された。照準管やロッドは風や温度変化などの環境要因の影響を受けやすく、誤差が生じる可能性があった。さらに、ディオプトラは使用前に毎回入念な校正が必要で、時間がかかる場合もあった。
後期の測量機器である経緯儀と比較すると、ディオプトラは技術的に劣っており、経緯儀の精度と使いやすさを向上させるための改良点や改善点がいくつか欠けていた。しかし、優れた性能と信頼性から、最終的には経緯儀が測量における主要な機器としてディオプトラに取って代わることになった。
屈折計の起源はヘレニズム時代に遡り、ギリシャの科学者や技術者が天文学や測量における観測精度の向上を目指した時代に始まります。時を経て、この器具は材料科学や幾何学原理の進歩を取り入れながら幾度かの改良が加えられました。特に、アレクサンドリアのヘロンによる屈折計に関する詳細な研究は、ヘレニズム時代の工学技術の頂点を体現しており、この器具の汎用性と精度の高さを示しています。
天文学における用途にとどまらず、ディオプトラは古代ギリシャとローマの様々な土木工事において重要な役割を果たしました。水道橋、道路、建物の建設に不可欠な道具として用いられたのです。この道具は角度を高精度で測定できるため、技術者は大規模なインフラプロジェクトをより正確かつ効率的に計画・実行することができました。例えば、エウパリニア水道の建設におけるディオプトラの使用は、当時の複雑な土木課題を解決する上でディオプトラがいかに重要であったかを如実に示しています。
ディオプトラの設計と機能は、グロマ、アリダード、そして後期のセオドライトといった同時代の他の測量機器と比較することができる。グロマは主に直線と直角の測量に用いられたが、ディオプトラは垂直面と水平面の両方で角度を測定するという点で、より汎用性があった。もう一つの重要な測量機器であるアリダードは、角度の測定と方向の決定に用いられた。通常、アリダードは両端に照準器が付いた定規で構成されていた。アリダードはしばしば平面図台に取り付けられ、測量データを直接プロットすることができた。16世紀に登場したセオドライトは、光学部品と機械部品の技術進歩と改良により、最終的に精度と使いやすさの点でディオプトラを凌駕した。
