 Cyrix 5x86-100GP マイクロプロセッサ | |
| 一般情報 | |
|---|---|
| 発売 | 1995年6月5日 |
| 販売元 | |
| 一般的なメーカー | |
| パフォーマンス | |
| 最大CPU クロックレート | 100MHz～120MHz |
| FSB速度 | 25MHz～50MHz |
| キャッシュ | |
| L1キャッシュ | 16 KB |
| アーキテクチャと分類 | |
| テクノロジーノード | 0.65μm |
| マイクロアーキテクチャ | 5x86 |
| 命令セット | x86-16、IA-32 |
| 物理的仕様 | |
| トランジスタ |
|
| コア |
|
| ソケット | |
| 製品、モデル、バリエーション | |
| コア名 |
|
| 歴史 | |
| 前任者 | サイリックス Cx486 |
| 後継者 | MediaGX、Cyrix 6x86 |
.jpg/500px-Cyrix_5x86-120GP_Microprocessor_(cropped).jpg)
Cyrix 5x86は、 Cyrix社が設計し、1995 年 6 月 5 日にリリースされたx86 マイクロプロセッサのラインです。[1] [2] [3] Cyrix 社はファブレス企業であり、チップはIBM社が製造していました。このラインは、より有名な Cyrix 6x86 社の約 5 か月前に登場しました。Cyrix 5x86は、Socket 3コンピュータシステム向けにこれまでに製造されたCPUの中で最速の 1 つでした。[要出典]ほとんどのアプリケーションで75 MHzのIntel Pentiumプロセッサよりも優れたパフォーマンスを発揮するCyrix Cx5x86 は、486 Socket 3マザーボード( Pentium Overdriveを除くIntel のPentium CPUを処理できない) に中程度のパフォーマンスのプロセッサ オプションを提供することで、ギャップを埋めました。[要出典]
IBM 5x86Cは、 Cyrix設計の Cyrix Cx5x86 CPUのIBMブランドで製造されたバージョンです。以前の IBM x86 プロセッサであるIBM 386SLCおよびIBM 486SLC は、修正された Intel 設計に基づいていました。
デザイン
Cyrix 5x86 プロセッサ (コード名 "M1sc" ) は、Cyrix 6x86で使用されていた "M1" コアの縮小版に基づいており、 6x86 設計に比べてトランジスタ数を 50% 削減しながらパフォーマンスを 80% 向上させた。 [要出典]通常の 486 プロセッサの32 ビットメモリ バスを備えていたが、内部的にはCyrix 6x86、AMD K5、Intel Pentium、さらには第 6 世代 Intel Pentium Proなどの第 5 世代プロセッサと多くの共通点があった。[要出典]このチップは i486 命令をほぼ完全にサポートしていたが、Pentium 命令のサポートは非常に限定的だった。[要出典] CPU のパフォーマンス向上機能の一部は、リリース前に修正されなかった安定性を脅かす可能性のあるバグのために意図的に無効にされていた (これらの機能は、無料でダウンロードできるソフトウェア ユーティリティで有効にできる。以下を参照)。[4]
同様の名前を持つSGS-Thomson (STMicroelectronics) ST5x86 とIBM 5x86C は、Cyrix 設計のライセンスによるブランド変更 (IBM と ST がそれらのために Cyrix の CPU を物理的に製造) であり、別々に販売されましたが、Cyrix が市場に投入しなかった 75 MHz 版が利用可能であったことと、電圧要件がわずかに異なることを除いて、実用上は同一でした。ただし、Cyrix 5x86 設計は、同様の名前を持つAMD Am5x86と混同しないでください。AMD Am5x86は基本的にクロックが 4 倍になった 486 (Cyrix の部品のようにまったく新しい設計ではありません) ですが、パフォーマンスはほぼ同様で、同じソケット 3 を使用し、同じ年末に導入されました。
Cyrix の 5x86 は非常に短命なチップで、市場での寿命はわずか 6 か月でした。Cyrix は Socket 3 ベースのプロセッサの販売を継続できたかもしれませんが、当時の新製品である 6x86 と競合しないように 5x86 を廃止した可能性があります。
論争と異常
Cyrix 5x86 の公式 Web サイトでは、最終バージョンではデフォルトで無効になっているチップのいくつかの機能が自慢されていました。これらの機能の中で最も物議を醸したのは分岐予測機能で、同社の Web サイトでチップを Intel の Pentium プロセッサと比較したベンチマーク結果では有効になっていました。特別なソフトウェア ユーティリティを使用して追加機能を有効にすることは可能でしたが、通常はシステムが不安定になり、特にチップの初期段階で32 ビット コードを実行すると不安定になりました。
Cyrix 5x86 の 133 MHz、クロック 4 倍のバージョンに関する噂も数多くあります。ただし、133 MHz バージョンは非常に珍しく、アップグレード キットのメーカー、特に Gainbery は優先的に入手できました。100 MHz および 120 MHz の部品の中には 4X 乗数設定のサポートも含まれており、これらのチップの一部は 133 MHz でも動作する可能性があります。ただし、5x86 はオーバークロックに適しているとは知られていません。120 MHz は、一般的に製造プロセスの限界を超えていると考えられています。80 MHz (2×40 MHz) の 5x86 も存在しますが、公式にリリースされたかどうかは不明です。
IBM の 5x86C は、Cyrix ブランドの部品よりも定格が控えめであると考えられており、より低い電圧 (3.3V) で動作しました。たとえば、Cyrix が 100 MHz 部品と評価するものを、IBM は 75 MHz と表記します。IBM 5x86C は、75 MHz 部品と 100 MHz 部品として入手可能でした。120 MHz 部品の例もいくつか存在しますが、それらの製造日は初期であることから、IBM がクロック速度を縮小する決定を下す前に製造された可能性があります。5x86C は、Cyrix ブランドの部品よりもずっと長く製造されていました。IBM は少なくとも 1998 年後半まで 5x86C を製造し続けましたが ( QFPのみ)、Cyrix 独自の部品は 1996 年に製造中止になりました。4X 乗算器または Stepping 1 Rev 3 コアを実装する部品の存在は知られていません。
仕様
.png/500px-Cy5x86_arch_(cropped).png)
- iDX4WBピン配置、168 ピン
- ソケット3
- 0.65マイクロメートルプロセスで200万個のトランジスタ

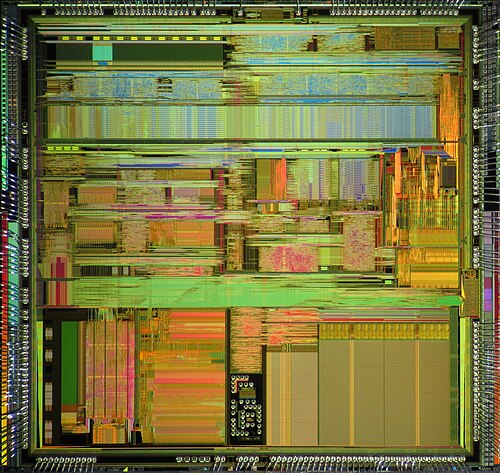

- 144 mm 2ダイ
- 3.45ボルト
- 16キロバイトの統合レベル1キャッシュ
33 MHz (33×3)、50 MHz (50×2)フロントサイドバス
用100 MHz対応エディション 33 MHz (33×3)、25 MHz (25×4)フロントサイドバス用100 MHz対応エディション 40 MHz (40×3)、33 MHz (33×4)フロントサイドバス
用120/133 MHz対応エディション。[5]
