磁気インク文字認識

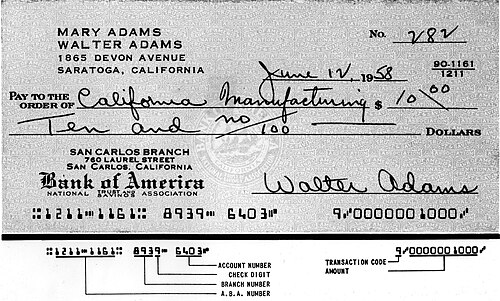

磁気インク文字認識コード（略してMICR コード）は、主に銀行業界で小切手やその他の文書の処理と決済を効率化するために使用されている文字認識技術です。MICR エンコードはMICR ラインと呼ばれ、小切手やその他のバウチャーの下部にあり、通常、文書タイプ インジケーター、銀行コード、銀行口座番号、小切手番号、小切手金額（通常は支払いのために小切手が提示された後に追加されます）、および制御インジケーターが含まれます。銀行コードと銀行口座番号の形式は国によって異なります。

この技術により、MICR リーダーは情報をスキャンしてデータ収集デバイスに直接読み込むことができます。バーコードや類似の技術とは異なり、MICR 文字は人間が簡単に読み取ることができます。MICR でエンコードされた文書は、従来のOCR でエンコードされた文書よりもはるかに高速かつ正確に処理できます。

ISO規格ISO 2033 : 1983 および対応する日本工業規格JIS X 9010:1984 (当初は JIS C 6229–1984) では、OCR-A、OCR-B 、およびE-13Bの文字エンコーディングを定義しています。

使用されている主要なMICRフォントは、E-13BとCMC-7の2つです。どの国がどのフォントを使用するかについては、特に国際協定はありません。 ^[1]実際には、小切手やその他のバウチャーは通常、特定の管轄区域から流出することはないため、特に問題は発生しません。

E-13BフォントはISO 1004-1:2013で国際標準として採用されており、オーストラリア、カナダ、イギリス、アメリカ、中米、アジアの多くの国、その他の国でも標準となっています。^[1]

CMC-7 フォントは ISO 1004-2:2013 で国際標準として採用されており、フランス、イタリアなどのヨーロッパ、メキシコ、アルゼンチン、ブラジル、チリなどの南米など、さまざまな国で広く使用されています。

イスラエルは両方のフォントを同時に使用できる唯一の国ですが、この方法ではシステムの効率が大幅に低下します。この状況は、イスラエルがCMC-7を採用し、パレスチナがE-13Bを選択したために生じました。^[1]

E-13B は 10 桁の 10 進数と次の記号で構成される 14 文字セットです。

• ⑆（トランジット：銀行コードを区切るために使用されます）
• ⑈（オン・アス：顧客口座番号を区切るために使用されます）
• ⑇（金額：取引金額を区切るために使用される）
• ⑉（ダッシュ：数字の一部を区切るために使用されます。例：ルーティング番号や口座番号）。

小切手印刷および銀行業界では、E-13B MICR ラインは TOAD ラインとも呼ばれます。この名称は、Transit、Onus、Amount、Dash の 4 つの文字に由来しています。^[要出典] CMC-7 と比較すると、E-13B 文字のペア (特に 2 と 5) は、磁気スキャン時に比較的類似した結果を生成できます。ただし、磁気読み取りが失敗した場合の代替手段として、E-13B は光学式文字認識でも良好なパフォーマンスを発揮します。^[1]

E-13BレパートリーはUnicodeで表現できます（下記参照）。Unicode以前は、 ISO 2033 :1983に従ってエンコードできました。これは、数字を通常のASCIIの位置にエンコードし、トランジットは0x3A、オンアスは0x3C、量は0x3B、ダッシュは0x3Dです。^[2] EBCDICの場合、IBMコードページ1001は数字を通常のEBCDICの位置にエンコードし、トランジットは0xDB、オンアスは0xEB、量は0xCB、ダッシュは0xFBです。^[3]

IBMコードページ1032は、コードページ1001を拡張し、0x5C、0x7A、0xC1のトランジット、 0x4C、0x61、0xC3のオンアス、 0x5B、0x5E、0xC2の金額、 0x60、0x7E、0xC4のダッシュ、および0x5Aのゼロ幅スペースの代替エンコーディングを追加しました。^{[4]これらの代替表現は、} SiemensおよびOcéプリンターとの相互運用性のために追加されました。^[5]

CMC-7には10桁の数字、26個の大文字、^{[6] [7]}および5個の制御文字（SI （内部）、^{[要出典]、} S II （終端文字）、^[要出典] 、 S III （金額）、^{[要出典]、} S IV（未使用文字）、およびS V （ルーティング））が含まれます。^[要出典]

CMC-7 はバーコード形式であり、各文字には異なる場所に 2 つの明確な大きなギャップがあり、その間に明確なパターンがあるため、磁気読み取り時に文字が混同される可能性が最小限に抑えられています。ただし、これらのバーは近すぎて狭すぎるため、光学スキャンに戻った場合、通常のスキャン解像度では確実に認識できません。CMC-7 は、表面的には成功しているものの、逆さまの MICR ラインを不正確にスキャンすることもあります。^[1]

UnicodeにはCMC-7制御記号のサポートが含まれていない。IBMコードページ1033は以下をエンコードする: ^[8]

• 数字と大文字は通常のEBCDICの位置にあります
• S I (内部) は 0x5E、0x61、または 0xCB です。
• S II (ターミネータ) は 0x4C、0x5B、または 0xEB です。
• S III (量) は 0x60、0x7E、または 0xFB です。
• S IV は 0x50、0x7A、または 0xDB です。
• S V (ルーティング) は 0x5C、0x6E、または 0xBB になります。

MICR 文字は、2 つの MICR フォントのいずれかで文書に印刷されます。このフォントは、通常、酸化鉄を含む磁化可能な (一般に磁気と呼ばれる)インクまたはトナーを使用します。スキャンでは、文書は MICR リーダーに渡され、インクの磁化と文字の検出という 2 つの機能を実行します。文字は、テープ レコーダーの再生ヘッドに似た装置である MICR リーダー ヘッドによって読み取られます。各文字がヘッドを通過すると、システムで簡単に識別できる 固有の波形が生成されます。

MICR リーダーは小切手仕分けの主要ツールであり、小切手配布ネットワークの複数の段階で使用されます。たとえば、商店は MICR リーダーを使用して小切手を銀行ごとに仕分けし、仕分けされた小切手を決済機関に送り、それらの銀行に再配布します。小切手を受け取ると、銀行は別の MICR 仕分けを実行して、どの顧客の口座に請求されるか、小切手を顧客に返す際にどの支店に送るべきかを決定します。ただし、多くの銀行は、小切手を顧客に返すというこの最後の手順を提供しなくなりました。代わりに、小切手はスキャンされ、デジタルで保存されます。小切手の仕分けは、国内の銀行の地理的範囲に従って行われます。^[9]

OCR文字とMICR文字は、少なくともバージョン1.1（1993年6月）以降、 Unicode標準に含まれています。Unicode文字データベースはバージョン1.1以降の文字のみを追跡するため、Unicode 1.0または1.0.1にも存在していた可能性があります。^[10]

OCR および MICR 文字を含む Unicode ブロックは光学文字認識と呼ばれ、U+2440 ～ U+245F をカバーします。このブロックの文字のうち、4 つは MICR E-13B フォントからのものです。

• U+2446 ⑆ OCR 支店銀行識別
• U+2447 ⑇ OCR 小切手金額
• U+2448 ⑈ OCR DASH（修正別名MICR ON US SYMBOL） ^[11]
• U+2449 ⑉ OCR 顧客口座番号（修正別名MICRダッシュシンボル） ^[11]

後者の2つの文字の名前は、ISO/IEC 10646:1993で命名されたときに誤って入れ替わってしまったため、^[12]正式な別名として正確な名前が割り当てられました。^[11] Unicode安定性ポリシーに従って、既存の名前はそのまま残り、安定した識別子として使用できます。^[13]さらに、4つの文字すべてに、Unicodeチャートで参考（非公式）別名があり、それぞれ「transit」、「amount」、「on us」、「dash」です。

Unicode以前は、これらのシンボルはISO 2033 :1983で定義されたISO-IR-98エンコーディングでエンコードされており、そこでは単にSYMBOL ONEからSYMBOL FOURと名付けられていました。これらは、 ASCIIの場所でエンコードされた数字の直後にエンコードされていました。 ^{[2] ISO 2033は}OCR-AとOCR-Bのエンコーディングも規定していますが、E-13BのエンコーディングはIANAISO_2033-1983によって単にとして知られています。^[14]

1940 年代半ばまでは、小切手はSort-A-Matic または Top Tab Key 方式を使用して手動で処理されていました。処理と小切手の決済には非常に時間がかかり、小切手決済と銀行業務に多大なコストがかかっていました。小切手の数が増えるにつれて、プロセスを自動化する方法が模索されました。金融機関の統一性を確保するための標準が開発されました。1950 年代半ばまでに、スタンフォード研究所とゼネラルエレクトリック^[15]コンピュータ研究所は、MICR を使用して小切手を処理する最初の自動化システムを開発しました。同じチームは、E-13B MICR フォントも開発しました。「E」は、フォントが 5 番目に検討されたことを示し、「B」は、2 番目のバージョンであることを示します。「13」は、0.013 インチの文字グリッドを示します。

MICR E-13Bフォントの試用版は1956年7月に米国銀行協会（ABA）に示され、1958年に米国の流通文書のMICR標準として採用されました。ABAがMICRを標準として採用したのは、機械がMICRを正確に読み取ることができ、MICRは既存の技術を使用して印刷できるためでした。さらに、MICRは、スタンプの押しすぎ、マーキング、破損などがあっても機械で読み取り可能でした。MICRを使用した最初の小切手は1959年末までに印刷された。米国ではMICR標準への準拠は任意でしたが、1963年までには米国でほぼ普遍的に採用されていました。^[16] 1963年にANSIはABAのE-13BフォントをMICR印刷の米国標準として採用し、^{[17] E-13Bは}ISO 1004:1995 としても標準化されました。

MICR リーダーやその他の機器のほとんどは米国製ですが、他の国では独自の標準が定められています。MICR 技術は、多少の違いはあるものの、多くの国で採用されています。E-13B フォントは、米国、カナダ、英国、オーストラリア、その他多くの国で標準として採用されています。オーストラリアでは、このシステムはAustralian Payments Networkによって管理されています。

CMC-7 フォントは、 1957 年にフランスのGroupe Bull社によって開発されました。アルゼンチン、フランス、イタリア、およびその他のヨーロッパ諸国で MICR 標準として採用されました。

1960 年代には、MICR フォントは現代性や未来主義の象徴となり、 MICR フォントの外観を模倣した類似の「コンピュータ」書体が作られるようになりました。これらの書体は、実際の MICR フォントとは異なり、完全な文字セットを持っていました。

MICR E-13B は、販売促進、クーポン、クレジットカード、航空券、保険料領収書、預金券など、他のアプリケーションで情報をエンコードするためにも使用されます。E-13b は、オフセット リソ印刷用に特別に開発されたバージョンです。活版印刷用に微妙に異なるバージョンがあり、^[要出典] E-13a と呼ばれています。また、より従来的な外観の数字を使用する「Fred」(Figure Reading Electronic Device) というライバル システムもありました。
