英国鉄道クラス 487

英国鉄道クラス 487
ロンドン交通博物館の車両基地にあるクラス 487

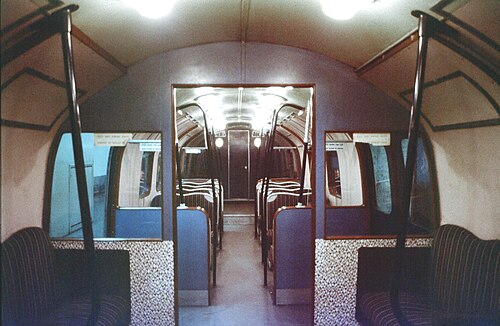

クラス 487 DMBSO の内部。バンク端の運転室の方向を見たところ。動力台車の上に「こぶ」があります。
使用中	1940–1993
メーカー	イングリッシュエレクトリック
建設年	ディック、カーワークス、プレストン
苗字	チューブ
交換	W&CR株
構築済み	1938–1940
入隊	1940
廃棄	1993
建造数	28 台 ( DMBSO 12 台、TSO 16 台)
保存された番号	1台
廃棄された番号	27台
後継	クラス482
形成	1 つの DMBSO、または 2 つの DMBSO を挟んで最大 3 つの TSO
艦隊数	DMBSO: 51～62 TSO: 71～86
容量	DMBSO: 40席、40席 TSO: 52席、52席
オペレーター	サザン鉄道 イギリス鉄道南部地域 ネットワーク 南東部
デポ	ウォータールー（ウォータールー＆シティ線）
運行路線	ウォータールー＆シティ線
仕様
車の長さ	47フィート0インチ（14+3 ⁄ 8 メートル） 49フィート1+3 ⁄ 4 インチ（14.98メートル）
幅	8フィート7インチ+3 ⁄ 4 インチ（2.64メートル）
身長	9フィート7インチ（2.92メートル）
最高速度	時速35マイル（56キロ）
牽引システム	DMBSOあたり2台のEE 190馬力（140kW）トラクションモーター
出力	DMBSO: 380 馬力 (283 kW)
電気システム	660 V DC 第三レール
集電装置	コンタクトシューズ
UIC分類	DMBSO: Bo'2' TSO: 2'2'
軌道ゲージ	4フィート 8インチ+1 ⁄ 2 インチ(1,435 mm)標準軌

英国鉄道クラス487 電車は、ウォータールー・アンド・シティー線で使用するために1940年にイングリッシュ・エレクトリック社によって製造されました。

51～62番のモーター客車（DMBSO）12両と、71～86番のトレーラー（TSO）16両が製造されました。列車は、モーター客車1両のみの編成から、モーター客車2両と中間トレーラー3両までの編成まで、さまざまな編成でした。

当初はTOPSのクラス 453 に分類されていましたが、後にクラス 487 に再分類されました。

ウォータールー&シティ線は、BR南部地域の一部として運行されていました。車両はイギリス国鉄の緑の塗装で塗装されていましたが、 1970年代にレールブルー(全体が青で細部が灰色のバージョン)に変更されました。1986年に、この路線はネットワークサウスイーストの所有となり、同社の青、赤、白の塗装が適用されました。

クラス 487 ユニットは、いくつかの理由から英国鉄道ネットワークではユニークでした。通常、黄色の端面は装備されていませんでした。これは、その運行ルートがすべてトンネル内であり、暗闇のため意味がなく、路線がネットワークの他の部分とまったく統合されていなかったためです。ユニットには端に赤色のライトしか装備されておらず、そのため列車の前面には、通常の白色のライトではなく、赤色のライトが 2 つ装備されていました。

1990年代までに、これらのユニットは緊急に交換する必要があった。これは、1992/93年に運行を開始した新しいクラス482の2両ユニットの形で行われた。最後のクラス487車両は、スクラップとしてグラスゴーまで陸路で運ばれたが、これはそれらの車両にとって地上での最長の旅となった。1台の車両、DMBSO no. 61は、当初ヨークの国立鉄道博物館に保管され、その後ロンドン交通博物館のアクトン車両基地に移された。この車両は、ロンドン交通博物館によって内部と外部の大規模な修復が行われ、1993年に運行を終了した日と同じ状態に戻された。^[1]

•
  ロンドン交通博物館のアクトンにある車両基地で、クラス 487 車両と1967 年型ストックユニットが並んでいる。
•
  ヨークの国立鉄道博物館の近くに保管されている、ネットワーク サウスイースト塗装のクラス 487 ウォータールー & シティ線駆動モーター車両。片側につき乗客用ドアが 3 つだけあり、ペアとシングルの配置になっています。
•
  ウォータールー & シティ線のモーター客車を牽引するクラス 487 の客車端部の内部通気口には「Southern Railway」のロゴが描かれており、トレーラーのロゴは「Southern Region」でした。
•

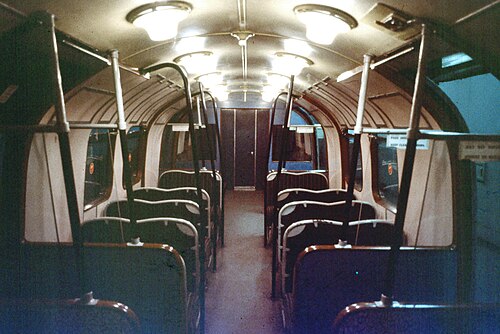

  クラス487ウォータールー＆シティ線運転用モーター車内
•
  クラス 487 ウォータールー & シティ ラインのトレーラー 2 台目のオープン キャリッジ (BR ブルー)。駆動モーターとは異なり、これらには 2 組のツイン スライド式乗客ドアが装備されています。
•

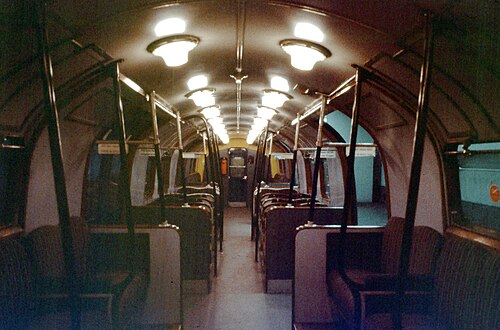

  クラス 487 ウォータールー & シティ ライン トレーラーの 2 番目のオープン車両の内部
•
  クラス487列車の内部
•
  LT博物館車庫の61号車
•
  1988 年、ウォータールー駅近くの古い側線に停車中の空のクラス 487 車両。2 台のトレーラーと 1 台のモーター コーチが、元の塗装で表示されています。
