アルダー湖

アルダー湖
	インテル Core i7-12700KF
一般情報
発売	2021年11月4日; 3年前
販売元	インテル
デザイン：	インテル
共通メーカー	インテル;
製品コード	80715
パフォーマンス
最大CPU クロックレート	800 MHz ～ 5.3 GHz、P コア; 700 MHz ～ 4.0 GHz、E コア;
DMI速度	16GT/秒
キャッシュ
L1キャッシュ	Pコアあたり80KB（32命令＋48データ）; Eコアあたり96KB（64命令＋32データ）;
L2キャッシュ	Pコアあたり1.25 MB、; Eコアクラスターあたり2 MB
L3キャッシュ	最大30MB、共有
アーキテクチャと分類
テクノロジーノード	Intel 7 (旧称 10ESF)
マイクロアーキテクチャ	ゴールデンコーブ(P コア); グレースモント（Eコア）;
命令セット	86 の
説明書	64ビット
拡張機能	AES-NI、CLMUL、RDRAND、SHA、TXT、MMX、SSE、SSE2、SSE3、SSSE3、SSE4、SSE4.1、SSE4.2、AVX、AVX2、FMA3、AVX-VNNI、VT-x、VT-d;
物理的仕様
コア	最大 8 個の P コア; 最大 8 個の E コア;
グラフィックプロセッサ	Intel Xeベースの統合グラフィックス
ソケット	デスクトップ LGA 1700; ; ; ; 携帯 1774年; BGA 1964 (HXシリーズ); ;
製品、モデル、バリエーション
製品コード名	日常生活動作;
ブランド名	インテルコア; ペンティアム; セレロン; インテルプロセッサー;
変異体	Sapphire Rapids (サーバー/ワークステーション);
歴史
先人たち	タイガーレイク、10 nm、モバイル; Rocket Lake、14 nm、デスクトップ; レイクフィールド、10 nm、ハイブリッドモバイル;
後継	ラプター湖
サポート状況
	サポート

Alder Lakeは、Golden CoveパフォーマンスコアとGracemont効率コアを活用したハイブリッドアーキテクチャに基づく第12世代Intel CoreプロセッサーのIntelコード名です。 ^[2]^[3] これは、以前はIntel 10 nm Enhanced SuperFin（10ESF）と呼ばれていたIntelのIntel 7プロセスを使用して製造されています。 ^[4]^[5]^{[6] 10ESFは、モバイル}Tiger Lakeプロセッサーで使用されている10SFよりも10％～15％パフォーマンスが向上しています。 Intelは、2021年10月27日に第12世代Intel Core CPUを正式に発表しました。^[7]モバイルCPUとKシリーズ以外のデスクトップCPUは2022年1月4日、^[8] Alder Lake-Pおよび-Uシリーズは2022年2月23日、^[9] Alder Lake-HXシリーズは2022年5月10日に発表しました。^[10]

歴史

2021年11月、Intel Alder LakeはARM big.LITTLEに似た、パフォーマンスコアと効率コアを組み合わせたハイブリッドアーキテクチャを採用すると発表された。これは、2020年6月にリリースされたモバイル専用のLakefieldに続く、Intelの2番目のハイブリッドアーキテクチャであった。デスクトップ向けAlder Lakeプロセッサは2022年1月までにすでに市場に出回っていたが、モバイルプロセッサは同年初めにリリースされると予想されていたが、まだ出回っていなかった。Core i5-12600Kの開始価格は289ドルだった。効率コアにはGracemontという名前が付けられ、Golden Coveコアはゲームやビデオ処理などのタスク向けに設定された。^[11]最初のラップトップテストはその月の後半に実施され、PCMagはCore i9-12900HKを好意的にレビューし、Hシリーズは「Intelの愛好家向けライン」を表しており、その年の後半にリリースされるPシリーズとUシリーズのチップにも「同じハイブリッドデザイン」が採用されていると述べた。^[12]

2022年4月、報道機関はインテルがAlder Lake-Xに取り組んでいるという「ヒント」を報じた。^[13]^[14]インテルは2022年5月10日、 Intel Visionイベントで「第12世代Intel Coreモバイルファミリー向けの7つの新しいモバイルプロセッサー」を発表し、Core i5、Core i7、Core i9モデルを含む^{HXプロセッサーシリーズを正式に発表した。}^[15]インテルのデスクトップAlder Lakeチップをベースにしたラインナップで、^[16] Alder Lake-HXシリーズ、または第12世代Core HXと名付けられ、Core i9-12950HXがフラッグシップで、ラップトップ向けに設計されたインテル初の16コアチップとなった。^[17]

特徴

CPU

Golden Cove パフォーマンスコア (「P コア」)
- 専用浮動小数点加算器^[18]
- 新しい6ワイド命令デコーダ（Rocket Lake / Tiger Lakeの4ワイドから）は、サイクルごとに最大32バイトの命令をフェッチする機能（16から）^[18]
- 12 実行ポート（10 から）
- 512 個の並べ替えバッファエントリ (352 個から)
- 6ワイドのμOP割り当て（5から）
- TAGEのような方向性分岐予測器（グローバル履歴サイズは194分岐）^[19]
- μOP キャッシュサイズが 4K エントリに増加 (2.25K から増加)
- AVX-VNNI、256ビットベクトル用のAVX512-VNNIのVEXコード版
- AVX-512（FP16を含む）は存在しますが、Eコアに合わせてデフォルトでは無効になっています。マイクロプロセッサの初期リビジョンでは、Eコアを無効にすることで、一部のBIOSバージョンを搭載した一部のマザーボードで有効にすることができます。^[18]^[20] Intelは、2022年初頭以降に製造されたAlder Lake CPUの後継リビジョンでAVX-512を物理的に融合しました。^[21]^[22]
- IPCが約18%上昇。^[23]
Gracemont の効率的なコア (「E コア」)
- 共有2MB L2キャッシュを備えた4コアクラスタに集約
- 256 個の並べ替えバッファエントリ ( Tremontの 208 個から増加)
- 実行ポート 17 個 (12 個から増加)
- AVX2、FMA、AVX-VNNI
- SkylakeのようなIPC。^[23]
新しい命令セット拡張: ^[24]
- PTWRITE
- シリアライズ
- リセット
- ユーザーモード待機 (WAITPKG): TPAUSE、UMONITOR、UMWAIT
コア間の最大1 TB/sの相互接続^[18]
Intel Thread Director（PおよびEコア搭載CPUのみ）。これは、Enhanced Hardware Feedback Interface（EHFI）のマーケティング名です。これは、OSスレッドスケジューラが異種CPUコア間でより効率的に負荷を分散できるように支援するハードウェアテクノロジです。^[2]この新しい機能を有効にするには、オペレーティングシステムでのサポートが必要です。
アーキテクチャの最終ブランチレコード (LBR)
ハイパーバイザー管理の線形アドレス変換 (HLAT)
間接分岐追跡 (IBT) とシャドウスタック(SS)のサポートを含む制御フロー強制テクノロジ ( CET )
4～30 MB L3キャッシュ^[18]
コア:
- デスクトップでは最大8個のPコアと8個のEコア^[23]
- モバイルでは最大6個のPコアと8個のEコア（UP3設計）^[23]
- ウルトラモバイル（UP4設計）では最大2個のPコアと8個のEコアを搭載^[23]
- Pコアのみがハイパースレッディング機能を搭載

グラフィックプロセッサ

インテル Xe-LP (第 12.2 世代) GPU
モバイルでは最大96EU、デスクトップでは最大32EU ^[18]
最大4台のディスプレイ

入出力

デスクトッププロセッサ用のLGA 1700ソケット。 ^[25]
モバイルプロセッサ向けBGA 1744 Type3およびType4 HDI ^[2]
CPUからの20個のPCIeレーン
- 16 PCIe 5.0レーン^[18]
- 0 4 PCIe 4.0レーン^[18]
チップセットリンク - Intel 600 シリーズ PCH チップセットを使用したDMI 4.0 ×8 リンク
DDR5、DDR4、LPDDR5、LPDDR4Xメモリのサポート
- DDR5-4800まで
- DDR4-3200まで
- LPDDR5-5200まで
- LPDDR4x-4267まで
- XMP3.0 ^[1]
- ダイナミックメモリブースト^[1]
統合型Thunderbolt 4およびWiFi 6Eサポート^[26]
- デスクトッププロセッサのPCH経由でサポート
- HX以外のモバイルプロセッサのCPUで直接サポート
- HXモバイルプロセッサではサポートされていませんが、外部コントローラ経由で追加できます。

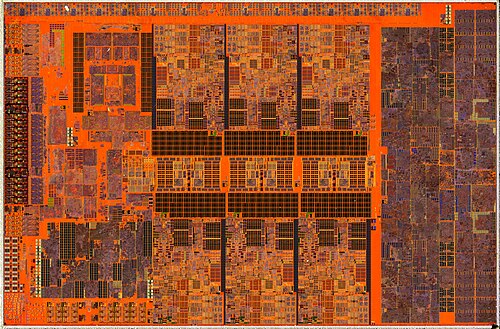

ダイス

Alder Lake世代では、Intelは4つの異なるダイを製造しました。^[23]^[27]各ダイには、異なる数のPコア（P）とEコア（E）およびGPU実行ユニットがあります。

ソフトウェアサポート

Alder Lakeは、x86としては比較的珍しいハイブリッドな性質のため、オペレーティングシステムからの特別なサポートを必要とする。アップグレードできないソフトウェアの場合、UEFIが提供する互換モードを使用してEコアを無効にすることができる。これは、ユーザーがスクロールロックをオンにすることで有効になる。^[29]

CPUIDの不整合

初期バージョンのAlder Lake CPUのPコアとEコアは、異なるCPUIDモデルを報告した。これにより、PコアとEコアを別のコンピューターと認識し、特定のソフトウェアが複数のデバイスで同時に実行されないようにするライセンス制限を誤って適用するデジタル著作権管理システムに問題が発生した。Intelは、この互換性の問題があることを確認したPCゲームのリストを公開し、出版社と協力してパッチを開発していると述べた。一部のゲームは、Windows 10でのみこのバグがあり、Windows 11では正しく機能することがIntelによって確認された（そのうちのいくつかは、2021年11月にリリース予定のWindows 11パッチに依存している）。^[29]^{[30] ExamSoftも同様に、}教育評価（司法試験など）の監視ソフトウェアが、仮想マシンを検出するチェックのためにAlder Lake CPUと互換性がないと述べた。^[31]

この問題はマイクロコードの更新で修正されました。PコアとEコアの両方が有効になっている場合、同じCPUIDが返されるようになりました。Eコアが無効でPコアのみが有効になっている場合は、異なるCPUIDが報告されます。AVX -512 命令セット拡張はPコアに実装されていますが、Eコアとの互換性がないため無効になっています。^[32] ハッカーは、Eコアが無効で古いマイクロコードバージョンが使用されている場合、PコアでAVX-512命令を有効にすることが可能であることを示しました。^[33]

特定のビット演算における未定義のオーバーフローフラグに関しては、2つのコアの動作にわずかな違いがあります。^[34]

スケジューラのサポート

Alder LakeのCPUトポロジは、特に開発者がNUMA設定に慣れていないゲーム環境ではパフォーマンスに影響を及ぼします。Microsoftは、Windows 11でIntel Thread Director（ITD）のサポートを追加しました。^[18]^[35]プロセスのウィンドウがフォアグラウンドにあるかどうかなど、さまざまな入力がITDに送られます。^[36] ITDは、OSの協力が少ないかまったくない場合に、より低いレベルで機能します。^[37] Linuxでのサポートはカーネル5.18に統合されていますが^[38]、カーネルがユーザー空間からヒントを取得して特定の種類のコアでタスクを実行するようにスケジュールするまで、これだけでは十分ではありません。Windows 10バージョン21H2以降Windows 10はIntel Thread Directorをサポートしていますが、そのようなサポートは制限されています。^[39]

ブルーレイDRMサポート

このCPUファミリーには、 UltraHD Blu-Rayディスクの再生に必要なIntel SGXが搭載されなくなりました。^[40]

第 12 世代 Alder Lake プロセッサの一覧

デスクトッププロセッサ (Alder Lake-S)

すべてのCPUは、デュアルチャネルモード^[41]で最大128 GBのDDR4-3200またはDDR5-4800 RAMをサポートし、BIOSアップグレード後は最大256 GBのDDR5をサポートします。
すべての CPU は 16x PCI Express Gen 5 レーンおよび 4x PCI Express Gen 4 レーンをサポートしていますが、サポートはマザーボードとチップセットによって異なる場合があります。
F サフィックスのないモデルには、以下の統合UHD グラフィックスGPUのいずれかが搭載されており、すべてベース周波数は 300 MHz です。
- UHDグラフィックス770（32EU）、
- UHDグラフィックス730（24EU）、
- 16 EU の UHD グラフィックス 710。
デフォルトでは、Alder Lake CPUは常にTurbo Powerで動作するように設定されており、Pコア/Eコアがベースクロックレートを超えない場合にのみBase Powerが保証されます。 ^[18]
最大ターボ電力: 電流および/または温度制御によって制限されるプロセッサの最大持続電力 (> 1 秒)。瞬間電力は、短時間 (≤ 10 ミリ秒) に最大ターボ電力を超える場合があります。最大ターボ電力は、システムベンダーによって構成可能であり、システム固有の値になる場合があります。
下記の太字のCPUは、W680チップセットをベースにしたマザーボードと組み合わせた場合にのみECCメモリをサポートします。 ^[42]
デフォルトでは、Core i9-12900KSはThermal Velocity Boostを使用している場合にのみ5.5GHzを達成します。^[43]

モバイルプロセッサ

アルダーレイク-HX

デスクトッププロセッサをモバイル用に再利用します。
32 EU のUHD グラフィックスGPU を搭載(i5-12450HX は 16 EU のみ)
以下の太字で示されているCPU は、WM690 モバイルワークステーションチップセットをベースにしたマザーボードと組み合わせた場合にのみ、ECC メモリをサポートします。

これらの CPU は、最小保証電力 35 W、ベース電力 45 W、最大ターボ電力 157 W を消費します。

アルダーレイク-H

これらの CPU は、最小保証電力 35 W、ベース電力 45 W、最大ターボ電力消費量 95 W (Core i5) または 115 W (Core i7/i9) を特徴としています。

アルダーレイク-P

これらの CPU は、最小保証電力 20 W、ベース電力 28 W、最大ターボ電力 64 W を消費します。

アルダーレイク大学

アルダーレイク-N

これらの CPU はE コアのみを搭載し、6MB のスマートキャッシュを備えています。

モノのインターネット (IoT) デバイスおよび組み込みシステム向けプロセッサ (Alder Lake-PS)

これらのプロセッサのほとんどは、上記にリストされている対応する Alder Lake-H および Alder Lake-U プロセッサ (L サフィックスなし) と同一です。

ハイパワー

これらの CPU は、最小保証消費電力 35 W、基本保証消費電力 45 W、最大保証消費電力 65 W を特徴としています。

低消費電力

これらの CPU は、最小保証消費電力 12 W、基本保証消費電力 15 W、最大保証消費電力 28 W を特徴としています。

参照

インテルコア
インテルレイクフィールド
Sapphire Rapids は、Golden Coveマイクロアーキテクチャと Intel 7 プロセスをベースにした Intel の第 4 世代 Xeon サーバープロセッサです。
Intel CPU マイクロアーキテクチャの一覧
LGA 1700ソケット
