Loading article…
加速劣化試験とは、熱、湿度、酸素、日光、振動などの過酷な条件を利用して、製品の通常の劣化プロセスを加速させる試験です。これは、通常、管理された標準試験方法を用いて、より短い時間で想定されるストレスレベルの長期的な影響を判断するために用いられます。実際の寿命データが入手できない場合に、製品の耐用年数または保存期間を推定するために使用されます。これは、耐用年数を経過するほど長く存在しない製品、例えば、新型自動車エンジンや、人工関節用の新しいポリマーなどに当てはまります。

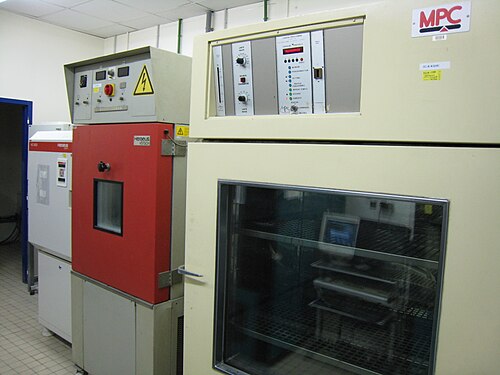

機械部品は、通常の使用時よりもはるかに高速で回転する。ポリマーは、化学分解を促進するために高温に保たれることが多い。環境試験室がよく用いられる。
また、試験対象の装置や材料は、温度、湿度、圧力、ひずみなどの急激な（ただし制御された）変化にさらされることがあります。例えば、熱と冷気のサイクルは、数時間または数分間、昼夜の影響をシミュレートすることができます。
加速劣化試験では、さまざまな制御された方法を用いて、自然劣化の影響を再現し、加速させます。これらの方法は、シミュレートする製品の種類、材料、または環境条件によって異なります。以下に、最も一般的に使用されている手法を示します。
試料は、日々の温度変化や季節的な温度変化を模倣した、極端な高温と低温の繰り返しサイクルにさらされます。例えば、自動車業界では、エンジンやブレーキシステムなどの部品が、日中の暑い砂漠気候や夜間の氷点下といった実際の環境条件をシミュレートするために、温度サイクル試験にかけられます。電子機器業界では、プリント基板（PCB）が急激な温度変化にさらされ、はんだ接合部の信頼性や材料の耐久性が評価されます。
熱衝撃とは、材料や部品を非常に短い時間で極端な温度差に急速にさらすことを指します。高温と低温の間で徐々に変化する温度サイクルとは異なり、熱衝撃は急激な変化をもたらし、材料内部に即座に応力が発生する可能性があります。この方法は、急激な温度勾配によって引き起こされる製品のひび割れ、反り、またはその他の形態の故障に対する耐性を評価するためによく使用されます。[ 1 ]例えば、航空宇宙用途のガラスやセラミック部品は、高速大気圏再突入条件下での耐久性を確保するために熱衝撃試験を受けます。
熱衝撃試験室は、極端な環境条件をシミュレートするために急速な温度変化を可能にする特殊な装置です。これらの試験室は通常、高温、低温、場合によっては周囲温度という異なる温度設定を持つ 2 つまたは 3 つのゾーンで構成されています。製品搬送バスケットが試験片をこれらのゾーン間で自動的に搬送し、迅速な温度変化を保証します。[ 2 ] [ 3 ]
BGA部品は、急激な温度変化時に半田接合部に加わる機械的応力により、熱衝撃による故障が特に起こりやすい。研究によると、熱衝撃はこれらの半田接合部内で亀裂の発生と伝播を引き起こし、電子アセンブリの完全性と信頼性を損なう可能性がある。[ 4 ]
PCBアセンブリの信頼性は、多くの場合、はんだ接合部の耐久性に左右されます。温度変化が大きい過酷な環境では、これらの接合部は亀裂が発生しやすく、最終的には破損する可能性があるため、電子部品の設計と評価において、厳密な熱衝撃試験が重要であることがわかります。[ 5 ]
電子機器以外にも、さまざまな産業で、急激な温度変化にさらされる材料や製品の耐久性を評価するために、熱衝撃試験が用いられています。たとえば、自動車分野では、[ 6 ]エンジン部品や安全装置などの部品が、運転中に発生する熱応力に耐えられることを確認するために試験されます。同様に、航空宇宙産業では、環境試験チャンバーを使用して、アビオニクス、衛星機器、航空機部品などの部品を試験します。これらの部品は、打ち上げ時、再突入時、宇宙空間での極端な温度に耐えられる必要があります。[ 7 ]
湿度試験では、材料や製品を高レベルの水分または変動する湿度条件下にさらして、熱帯、沿岸、または工業環境への曝露をシミュレートします。この方法は、水分が材料の劣化、腐食、膨張、および全体的な性能に及ぼす影響を評価するために使用されます。[ 8 ]
例えば、電子機器は筐体やシールが湿気の侵入を防ぐことができることを確認するために湿度試験を受け、木材や接着剤などの建築材料は反りや剥離に対する耐性を評価するために試験される。
湿度試験は、特にポリマー、金属、複合材料などの材料の場合、湿気への曝露の影響を加速させるために、高温と組み合わせて実施されることが多い。
UV試験は、紫外線（UV）照射が材料、製品、コーティングに及ぼす長期的な影響をシミュレートするように設計された劣化試験の構成要素です。[ 9 ]太陽光の成分である紫外線は、時間の経過とともに材料が劣化する主な原因の1つです。UV試験は、紫外線に長時間さらされた材料の耐久性と性能を評価するのに役立ち、材料の予想寿命に関する洞察を提供し、潜在的な脆弱性を特定します。
試料は、酸化劣化や腐食をシミュレートするために、制御された濃度の酸素または大気汚染物質（例えば、オゾンや二酸化硫黄）に曝される。
塩水噴霧試験（塩霧試験とも呼ばれる）は、材料や表面コーティングの耐食性を評価するための環境ストレス試験において広く用いられている手法です。この促進劣化試験では、試料を制御された塩水環境に曝露することで、海洋や沿岸環境における腐食作用をシミュレートし、材料の耐久性や寿命に関する貴重な知見を得ることができます。
粉塵試験は、微粒子状汚染物質にさらされる機器やシステムの耐性および性能を評価するために用いられる。
ガス配給網では、粉塵汚染はさまざまな発生源から生じる可能性があり、特に黒色粉塵（硫化物由来の黒色粉塵）が挙げられます。天然ガス中に存在する硫化水素（H₂S）は、金属、特に銅と反応して金属硫化物を形成します。時間が経つにつれて、これらの硫化物は剥がれ落ち、ガス器具やメーターに危険を及ぼす微細な黒色粉塵を生成する可能性があります。[ 12 ]
ガスメーターは、このような種類の粉塵による汚染を受けやすい。金属粉塵が侵入すると、機械的摩耗（研磨粒子が可動部品を侵食し、測定精度が低下する）、詰まり（粉塵の蓄積により内部経路が塞がれ、ガス流量やメーターの機能に影響を与える）、腐食（粉塵粒子とメーター部品との化学反応により劣化が加速する）などの問題が発生する可能性がある。
機械的ストレス試験は、材料や部品に繰り返し加わる機械的負荷に対する耐久性を評価するもので、時間の経過とともに劣化を引き起こす可能性のある実際の使用環境をシミュレートします。これらの試験は、疲労、摩耗、または構造的な弱点による潜在的な故障を特定するのに役立ちます。
高速動作試験では、材料やデバイスが高速な動きや機械的サイクルに長時間さらされても耐えられるかどうかを評価します。これは、航空宇宙、自動車、製造業など、部品が頻繁に高速で動く産業で一般的に使用されています。試験には、加速摩耗シミュレーション、摩擦分析、高速な動きによって引き起こされる熱効果などが含まれる場合があります。[ 13 ]
振動試験は、部品がその寿命中に遭遇する可能性のある機械的振動をシミュレートします。この方法は、故障につながる可能性のある構造疲労や機械的共振に対する耐性を判断するのに役立ちます。試験は、制御された振動周波数と振幅を使用して実行され、多くの場合、電気力学的または油圧式シェーカーを使用して行われます。電子機器、輸送、建設などの産業では、製品の信頼性と安全性を向上させるために振動試験に依存しています。[ 14 ]
化学的安定性試験は、材料や製品の長期的な化学的劣化に対する耐性を評価するものです。この試験は、熱、湿度、酸化、腐食性化学物質への曝露といった環境要因に対する物質の反応を判断する上で非常に重要です。医薬品、ポリマー、塗料などの業界で、製品の信頼性と安全性を確保するために広く用いられています。
熱老化試験は、高温に長時間さらされることが材料の化学的および物理的特性に及ぼす影響を評価するものです。高温は酸化、ポリマーの劣化、相転移を促進し、機械的強度の低下や性能特性の変化につながります。これらの試験は、プラスチック、ゴム、潤滑剤、電子部品の評価によく用いられます。[ 15 ]
化学物質暴露試験は、酸、塩基、溶剤、酸化剤などの反応性物質との接触が材料の安定性に及ぼす影響を調べます。これらの試験は、時間の経過とともに発生する可能性のある腐食、膨張、変色、構造劣化を予測するのに役立ちます。医薬品、航空宇宙、建設などの業界では、実際の環境下での製品の耐久性を評価するために化学物質暴露試験を使用しています。[ 16 ]
複合ストレス試験は、複数のストレス要因が同時に作用する条件下で、材料、部品、製品の劣化挙動を評価するものです。特定の条件（例えば、熱、湿度、機械的負荷、化学物質への曝露など）を調べる単一要因劣化試験とは異なり、複合ストレス試験は、複数の劣化メカニズムが同時に作用する現実世界の状況を再現することを目的としています。この種の試験は、航空宇宙、自動車、エレクトロニクス、医薬品などの業界において、長期的な信頼性の評価、故障モードの特定、製品の耐久性向上に不可欠です。
複合ストレス試験における主な課題の1つは、相乗効果の存在です。これは、複数のストレスが同時に作用した場合の影響が、個々のストレスの影響の合計よりも大きくなる現象です。[ 17 ] 例えば、
経年劣化試験結果の妥当性検証は、得られたデータが材料、部品、または製品の長期的な性能と耐久性を正確に反映していることを保証するために不可欠です。経年劣化試験は、加速された時間枠内で実際の使用環境をシミュレートするように設計されていますが、これらのシミュレーションが有意義で信頼性の高い予測を提供することを確認するには、妥当性検証が必要です。妥当性検証には、統計分析、結果の再現性、現場データとの相関、および業界標準への準拠が含まれます。
老化試験の結果は、その信頼性と有意性を判断するために厳密な統計分析を受ける必要があります。検証に使用される主要な統計的手法には、標準偏差分析、信頼区間推定、および時間の経過に伴う傾向を確立するための回帰モデリングが含まれます。再現性も重要です。同一の条件下で試験を繰り返した場合、結果は一貫している必要があります。独立した研究チームが最小限のばらつきで結果を再現できることを保証するために、研究室間研究やラウンドロビン試験がよく実施されます。[ 20 ]
老化試験の結果を検証するために、研究者は実験結果を、製品を意図された環境で長期間使用して収集した実際のフィールドデータと比較します。この相関関係は、加速試験条件が実際の劣化メカニズムを正確にシミュレートしているかどうかを評価するのに役立ちます。たとえば、自動車材料試験では、実験室で制御された紫外線（UV）光と湿度に曝露することは、屋外の車両表面で長年の使用中に観察される摩耗を反映していなければなりません。不一致が生じた場合は、環境ストレス要因をより適切に再現するために試験条件を調整する必要があるかもしれません。[ 21 ]
多くの業界は、老化試験の結果を検証するために確立されたガイドラインと基準に従っています。規制機関や国際機関は、さまざまな研究間での均一性と比較可能性を確保するために試験プロトコルを提供しています。例としては、次のものが挙げられます。
厳密な検証努力にもかかわらず、加速試験手法に内在する限界により、経年劣化試験結果には不確実性が存在します。不確実性の原因となる要因は以下のとおりです。
これらの不確実性に対処するために、エンジニアリング設計や製品仕様では感度分析や保守的な安全マージンがよく適用される。 [ 25 ]
加速劣化試験は、様々な産業において、模擬条件下での製品の寿命、信頼性、性能を評価するために広く用いられています。材料や部品に過酷なストレスを与えることで、これらの試験は、より短い時間枠内で実際の劣化メカニズムを予測するのに役立ちます。加速劣化試験の応用分野には、医薬品、医療機器、電子機器、自動車材料、航空宇宙部品、消費財などがあります。
医薬品および医療業界では、加速劣化試験は、医薬品、ワクチン、滅菌医療機器の保存期間と安定性を決定する上で非常に重要です。安定性試験は、医薬品を高温多湿条件下にさらすためのプロトコルを定めた国際医薬品規制調和国際会議（ICH）Q1A(R2)などのガイドラインに従って行われます。医療機器包装のバリデーションは、多くの場合ASTM F1980に従って実施され、滅菌バリアの完全性が長期間維持されることを保証します。[ 26 ]
電子機器は、回路基板、半導体、コネクタの長期信頼性を評価するために加速劣化試験を受けます。高加速寿命試験（HALT）や高加速ストレススクリーニング（HASS）などの試験は、熱サイクル、機械的振動、電気的負荷による早期故障を特定するためによく使用されます。IEC 60068-2などの規格は、電子機器の環境試験に関するガイドラインを提供します。[ 27 ]
自動車分野では、ポリマー、コーティング剤、接着剤、構造材料の耐熱性、耐紫外線性、耐湿性、耐機械的ストレス性を試験するために、加速劣化試験が用いられています。キセノンアーク試験およびQUV耐候性試験（ISO 4892-2）は、長時間の太陽光照射をシミュレートし、材料の劣化を予測します。さらに、SAE J2334などの腐食試験は、塩水噴霧や湿度などの環境条件を再現し、車両部品の金属耐久性を評価します。
加速劣化は、図書館やアーカイブの保存科学でも利用されています。この文脈では、通常は紙である材料を極端な条件にさらして、自然な劣化プロセスを加速させます。通常、極端な条件は高温ですが、高濃度の汚染物質や強い光を利用する試験も存在します。[ 28 ]これらの試験は、いくつかの目的で使用される可能性があります。
これらの試験を実施すべき推奨条件は一つに定められていません。実際、22～160℃の温度、1～100%の相対湿度、1時間から180日までの試験期間が用いられてきました。[ 28 ] ISO 5630-3では、一定の条件を用いる場合、80℃、相対湿度65%での加速劣化を推奨しています。 [ 29 ]
紙がさらされる条件のバリエーションに加えて、試験を設定する方法も複数あります。たとえば、単に1枚の紙を温度制御されたチャンバーに置くのではなく、米国議会図書館は、サンプルを気密ガラス管に密封し、紙を積み重ねて経年劣化させることを推奨しています。これは、1枚の紙ではなく、通常の状況下で紙が経年劣化する可能性のある方法により近いものです。[ 30 ]
加速劣化法、特にアレニウス式を用いる方法は、ここ数十年で頻繁に批判されてきた。アレニウス式は試験紙の寿命を定量的に予測するために使用できると主張する研究者もいるが、[ 31 ]他の研究者はこれに異議を唱えている。多くの研究者は、この方法では試験紙の正確な寿命を予測することはできないが、紙の耐久性をランク付けするために使用できると主張している。[ 32 ] [ 33 ]少数の研究者は、そのようなランク付けでさえ誤解を招く可能性があり、これらのタイプの加速劣化試験は、特定の処理や紙の品質が紙の耐久性にプラスまたはマイナスの影響を与えるかどうかを判断するためにのみ使用できると主張している。[ 34 ]
この懐疑論にはいくつかの理由があります。1つの論拠は、高温では低温とまったく異なる化学プロセスが起こるため、加速劣化プロセスと自然劣化プロセスは並行していないということです。[ 28 ] [ 34 ] [ 35 ]また、紙は「複雑なシステム」[ 32 ]であり、アレニウスの式は素反応にのみ適用できるという点も挙げられます。他の研究者は、これらの実験中に劣化を測定する方法を批判しています。図書館やアーカイブの目的で紙が使用できないとみなされる標準的なポイントがないことを指摘する人もいます。[ 35 ]また、紙のマクロ的な機械的特性と分子的な化学的劣化との相関の程度は、説得力をもって証明されていないと主張する人もいます。[ 32 ] [ 36 ]自動車産業における腐食性能評価方法としてのこの方法の有用性に対する懸念が文書化されています。[ 37 ] [ 38 ]
加速劣化試験の質を向上させるため、一部の研究者は加速劣化させた材料と自然劣化させた材料を比較し始めている。[ 39 ]例えば、米国議会図書館は2000年に、人工的に劣化させた材料と100年間自然劣化させた材料を比較する長期実験を開始した。 [ 40 ]
紙の劣化を熱によって人工的に促進する技術は、1899年にW. Herzbergによって記述された時点で既に知られていた。[ 28 ]加速劣化法は1920年代にさらに改良され、米国とスウェーデンでは日光と高温を用いた試験によって様々な紙の耐久性が評価された。1929年には、100℃で72時間放置すると18～25年の自然劣化に相当するという、広く用いられている方法がRH Raschによって確立された。[ 28 ]
1950年代、研究者たちは、乾燥熱と単一温度に依存する加速劣化試験の妥当性に疑問を呈し始め、相対湿度が紙の劣化を引き起こす化学プロセスに影響を与え、劣化を引き起こす反応の活性化エネルギーが異なることを指摘した。このことから、ベアやリンドストロームなどの研究者は、アレニウス式と現実的な相対湿度を用いた加速劣化技術を提唱するに至った。[ 28 ]
{{cite journal}}: CS1メンテナンス: DOIは2025年7月現在非アクティブです（リンク）{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク)、Porck, HJ (2000)。紙の劣化速度: 人工老化試験の予測値。アムステルダム: 欧州保存アクセス委員会。
