AN/TPQ-36 ファイアファインダーレーダー

ヒューズAN/TPQ-36ファイアファインダー兵器位置特定システムは、ヒューズ・エアクラフト社が1970年代中期から後半にかけて開発し、ノースロップ・グラマン社とタレスレイセオンシステムズ社が製造した移動式レーダーシステムで、1982年5月に初期運用能力を達成した。このシステムは「兵器位置特定レーダー」であり、迫撃砲、大砲、ロケット弾の発射を検知して追跡し、対砲兵射撃の発生点を特定するように設計されている。現在、アメリカ陸軍、アメリカ海兵隊、オーストラリア陸軍、ポルトガル陸軍、トルコ陸軍、ウクライナ軍の大隊以上のレベルで運用されている。^[1]

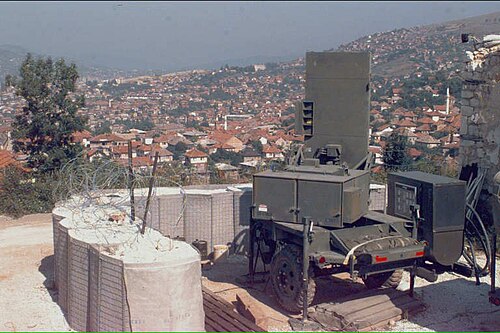

レーダーは通常トレーラーに取り付けられ、ハンビーで牽引されます。

アップグレード

ファイアファインダー (V)7 には、モジュラー方位角測位システム (MAPS) が追加されました。MAPS には、北を捜索するレーザージャイロコンパスと、マイクロプロセッサ制御の Honeywell H-726慣性航法システムがあります。以前のファイアファインダーでは、サイトの緯度、経度、北の方向を見つけるために調査チームが使用されていました。MAPS では、システムの地理位置は出撃展開前に事前にロードされるため、反応時間はサイトのセットアップにかかる時間によってのみ制限されます。乗組員は 8 人から 6 人に削減されました。^[2]

Firefinder (V)8 はシステムパフォーマンスを拡張し、オペレーターの生存率を向上させ、ライフサイクルコストを削減します。処理能力の向上とレーダーアンテナへの低ノイズアンプの追加により、検出範囲 (最大 50%) と特定の脅威に対するパフォーマンス精度が向上します。^{[引用が必要]}

運用/保守/仕様

AN/TPQ-36 は電子制御レーダーです。つまり、レーダーアンテナは作動中に実際には動きません。ただし、必要に応じてレーダーアンテナを手動で動かすことができます。また、このシステムは友軍射撃モードでも動作し、反撃砲兵の反撃の精度を判定したり、友軍砲兵のレーダー登録や平均着弾点の較正を行ったりすることもできます。

迫撃砲、大砲、ロケットランチャーの位置を特定し、同時に 10 個の武器の位置を特定し、最初のラウンドでターゲットの位置を特定し、高バースト、基準面、および衝撃登録を実行できます。友軍の射撃を調整したり、戦術射撃と連動したり、敵の発射体の衝撃を予測したりするために使用できます。

最大射程距離は 15 マイル (24 km) で、有効射程距離は砲兵の場合は 11 マイル (18 km)、ロケットの場合は 15 マイル (24 km) です。方位角は 90° です。X バンドで32周波数で動作します。ピーク送信電力は最小 23 kW です。

99 個のターゲットを永久保存でき、フィールド演習モードを備え、デジタルデータインターフェイスを使用します。

メーカー

ノースロップ・グラマンは、AN/TPQ-36(V)8 ファイアファインダーレーダーを製造しています。レイセオンに買収される前、ヒューズ・エアクラフト社は、カリフォルニア州フラートンの施設で AN/TPQ-36 ファイアファインダーレーダーを開発し、ミシシッピ州フォレストの工場で製造していました。

命名法

統合電子機器型式指定システム (JETDS)によれば、AN/TPQ-36 という命名法は次のように派生します。

「AN/」は陸軍/海軍(海兵隊)を示します。これは JETDS から派生したシステム命名法です。
「T」は「運搬可能」の意味で、車両によって運搬されるが、車両の不可欠な部分ではないことを示します（車両搭載型を意味する「V」と比較）。
「P」は位置探知機（レーダー）を表します。
「Q」は特殊用途（多目的）レーダー（この場合はカウンターバッテリー）を表します。
「36」は、TPQ レーダーのこのファミリーの 36 番目のバージョンです。

ユーザー

オーストラリア：オーストラリア国防軍が使用^[3]
オランダ:オランダ王国陸軍が使用^[4]
ポルトガル:ポルトガル軍（第5砲兵連隊）が使用^[5]
スペイン:スペイン軍が使用
スリランカ:スリランカ軍が使用
トルコ:トルコ陸軍が使用^[5]
ウクライナ:
- 2015年に米陸軍から2台が納入された。 ^[6]
- 2022年のロシアのウクライナ侵攻の際に、オランダ国防省から2022年3月に5ユニットが納入された。^[7]
- 2022年4月13日に米軍から10台が納入され、 2022年のロシアのウクライナ侵攻中に5月19日にさらに3台が納入された^[8]。^[9]
アメリカ合衆国：アメリカ陸軍、アメリカ海兵隊が使用^[5]
