| 原産国 | アメリカ合衆国 |
|---|---|
| タイプ | 防空・ミサイル防衛 アクティブ電子走査アレイ 3Dレーダー |
| 頻度 | SバンドとXバンド |
| 方位角 | 0～360° |
| 標高 | 地平線–天頂 |
| その他の名前 |
|
AN /SPY-6は、米国海軍（USN）向けに開発中のアクティブ電子走査アレイ[1] 3Dレーダーです。 [2]このレーダーは、フライトIIIのアーレイ・バーク級駆逐艦に統合防空ミサイル防衛を提供します。[3]フライトIIAのアーレイ・バーク級駆逐艦への改修用、およびコンステレーション級フリゲート艦、ジェラルド・R・フォード級航空母艦、アメリカ級強襲揚陸艦（LHA-8および将来）、サンアントニオ級ドック型揚陸輸送艦への搭載用の派生型が開発中です。
AN/SPY-6の米海軍への最初の納入は2020年7月20日に行われた。[4]
発達
2013年10月、「レイセオン社（RTN）は、航空およびミサイル防衛 Sバンドレーダー（AMDR-S）およびレーダースイートコントローラー（RSC）のエンジニアリングおよび製造開発（EMD）フェーズの設計、開発、統合、テスト、および納入について、約3億8,600万ドルのコストプラスインセンティブフィー契約を獲得しました。」[5] 2010年9月、海軍はノースロップグラマン、ロッキードマーティン、レイセオンにSバンド レーダーとレーダースイートコントローラー（RSC）の開発に関する技術開発契約を授与しました。Xバンドレーダーの開発は別の契約で行われると報じられています。海軍は、おそらく2016年から、フライトIIIアーレイバーク級駆逐艦にAMDRを搭載することを望んでいます。これらの艦艇には現在、ロッキードマーティン製のイージス戦闘システムが搭載されています。[6]
2013年、海軍は「将来の脅威」に対抗できる、より小型で性能の低いシステムを採用することで、プログラムのコストを約100億ドル削減しました。[7] 2013年現在[アップデート]、このプログラムでは、総額約66億ドルで22台のレーダーを納入する予定です。量産には1台あたり3億ドルの費用がかかります。[8]テストは2021年に予定されており、初期運用能力は2023年3月に予定されています。 [8]
海軍はロッキード社の異議申し立てに応じて契約を中止せざるを得なくなった。[9]ロッキード社は2014年1月に正式に抗議を取り下げ、[10]海軍が作業停止命令を解除することを認めた。[11]
2022年3月、レイセオンは米海軍のすべての新型水上艦艇にSPY-6レーダーファミリーを装備する32億ドルの契約を発表した。[12] [13]
テクノロジー

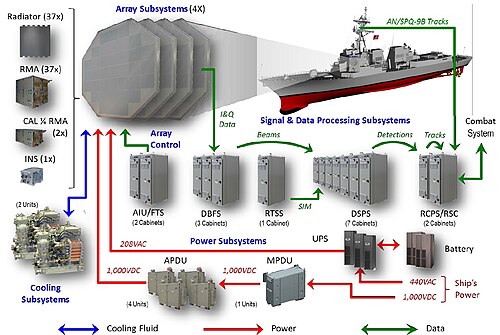

SPY-6システムは、2つの主要なレーダーと、センサーを調整するレーダースイートコントローラー（RSC）で構成されています。Sバンドレーダーは、ボリュームサーチ、追跡、弾道ミサイル防衛識別、ミサイル通信を提供し、Xバンドレーダーは、水平線サーチ、精密追跡、ミサイル通信、ターゲットのターミナル照明を提供します。[6] SバンドセンサーとXバンドセンサーは、レーダーナビゲーション、潜望鏡検出、ミサイル誘導と通信などの機能も共有します。SPY-6は、各センサーアレイが自己完結型レーダーモジュールであるレーダーモジュラーアセンブリ（RMA）から組み立てられたスケーラブルなシステムとして設計されています。[14]
アーレイ・バークの甲板室には4.3メートル（14フィート）のバージョンしか収容できないが、米海軍は将来の弾道ミサイルの脅威に対処するには6.1メートル（20フィート）以上のレーダーが必要だと主張している。[8]これには新しい船の設計が必要になる。インガルスは、6.1メートル（20フィート）のSPY-6を搭載した弾道ミサイル防衛巡洋艦のベースとして、サンアントニオ級水陸両用輸送ドック型を提案している。コスト削減のため、最初の12セットのSPY-6には、既存のSPQ-9B回転レーダーに基づくXバンドコンポーネントが搭載され、セット13で将来の脅威に対してより能力の高い新しいXバンドレーダーに置き換えられる予定である。[8]
送受信モジュールには新しい窒化ガリウム（GaN）半導体技術が使用され、[8]従来のガリウムヒ素レーダーモジュールよりも高い電力密度が可能になります。[15]新しいレーダーは、前世代の2倍の電力を必要としますが、35倍以上のレーダー電力を生成します。[16]
当初の要件ではなかったが、SPY-6はAESAアンテナを使用して電子攻撃を実行できる可能性がある。 F-22 ラプター、F-35 ライトニングII、F/A-18E/F スーパーホーネット/ EA-18G グラウラーでそれぞれ使用されているAPG-77、APG-81、APG-79などの空中AESAレーダーシステムは、電子攻撃を実行する能力があることを実証している。海軍の次世代ジャマーの候補はすべて、 EWシステムに窒化ガリウムベース（GaN）送受信モジュールを使用しており、フライトIII艦艇で使用されている高出力GaNベースのAESAレーダーがミッションを実行できる可能性がある。正確なビームステアリングにより、高出力電波の厳密に方向付けられたビームで空中および地上の脅威を攻撃し、航空機、船舶、ミサイルを電子的に盲目にすることができる。[17]
このレーダーは、既存のAN/SPY-1 D(V)に比べて30倍の感度を持ち、同時に30倍以上のターゲットを処理できるため、大規模で複雑な飽和攻撃に対抗することができます。[18]
分散型センシングソフトウェアにより、AN/SPY-6はバイスタティックレーダーのネットワークを形成でき、前方に配置されたセンサーは受信モードで動作し、ターゲットは後方の別の送信機によって照射されます。[19] [20]
バリエーション
- AN/SPY-6(V)1 :防空ミサイルレーダー （AMDR）としても知られる。[21] 4面のフェーズドアレイレーダーで、それぞれに37個のRMAがある。前世代のAN/SPY-1レーダーと比較して15dBの感度向上が見込まれており、半分の大きさの目標を2倍の距離で検出できる。[22]弾道ミサイル、巡航ミサイル、空中および地上の脅威に対する同時防御が可能で、電子戦も実行できる。[14] AN/SPY-6(V)1はフライトIIIアーレイ・バーク級駆逐艦に搭載される予定。
- AN/SPY-6(V)2 :エンタープライズ航空監視レーダー (EASR)とも呼ばれる。[23]回転式で縮小版のレーダーで、9つのRMAを備え、AN/SPY-1D(V) と同等の感度を持ちながら、大幅に小型化されていると推定される。巡航ミサイル、空中および地上の脅威に対する同時防御が可能で、電子戦も実行できる。[ 14]サンアントニオ級 ドック型輸送揚陸艦フライトII (旧称LX(R) ) [24] アメリカ級強襲揚陸艦 ブーゲンビル (LHA-8) [25]およびニミッツ級航空母艦への搭載が計画されている。 [ 26 ] [ 27 ]
- AN/SPY-6(V)3 : EASRの3面フェーズドアレイ固定バージョンで、それぞれ9つのRMAを備えています。AN/SPY-6(V)2と同じ機能を備えています。[14] Sバンドで動作し、 USS ジョン・F・ケネディ （CVN-79）を皮切りに、ジェラルド・R・フォード級航空母艦のAN/SPY-3 Xバンドレーダーを補完するボリュームサーチレーダーとして機能します。[25]また、 USS コンステレーション （FFG-62）を皮切りに、コンステレーション級フリゲート艦の主要多機能レーダーとしても計画されています。[28]
- AN/SPY-6(V)4 : 4面フェイズドアレイ。各面には24個のRMAがある。AN/SPY-6(V)1と同様に、弾道ミサイル、巡航ミサイル、空中および地上の脅威に対する同時防御が可能で、電子戦も実行できる。フライトIIAアーレイ・バーク級駆逐艦に後付けされる予定。[14] [29] [30]
- 両側に69個のRMAを備えた提案バージョンは、AN/SPY-1よりも25dBの感度向上が見込まれ、ほぼ4倍の距離で半分の大きさのターゲットを検出できると推定されています。[31] [32]
