| 一般情報 | |
|---|---|
| 発売 | 1986年 |
| 製造中止 | 現在 |
| 共通メーカー |
|
| パフォーマンス | |
| 最大CPU クロックレート | 32kHz～24MHz |
| データ幅 | 16/8 |
| アドレス幅 | 20(24)/16 |
| アーキテクチャと分類 | |
| 応用 | 埋め込み |
| 命令セット | 78Kファミリー |
| 物理的仕様 | |
| コア |
|
| 製品、モデル、バリエーション | |
| 変異体 |
|
| 歴史 | |
| 先人たち | 87AD ファミリー、 17K ファミリー |
| 後継 | RL78ファミリー |
78K は、 16 ビットおよび 8 ビットのマイクロコントローラファミリの商標名です[1] : 23-4–23-5 [2] : 78 ルネサス エレクトロニクス が製造し、もともとNEC [3] [4] : 229 が 1986 年に開発を開始しました。[5] : 7、2 行目 78K ファミリの基本は、アキュムレータ ベースのレジスタ バンクCISCアーキテクチャです。 78K はシングル チップ マイクロコントローラで、通常、プログラムROM、データRAM、シリアル インターフェイス、タイマ、 I/O ポート、A/D コンバータ、割り込みコントローラ、CPU コアを 1 つのダイに統合しています。[6] [7] : 412
その応用分野は主に単純な機械システムの制御とマンマシンインターフェースです。[8] [9] [10]
ソフトウェア開発ツールとしては、C コンパイラやマクロアセンブラ[ 11]が 利用可能である。 開発ツールハードウェアとしては、フルプロービングポッド型やデバッグポート型のインサーキットエミュレータ[ 12] [13] やフラッシュROM プログラマ[14] : 22–24 が利用可能である。
歴史的に、このファミリには 9 つの命令セットアーキテクチャを持つ 11 シリーズがあります。2018 年現在、8 ビット 78K0、8 ビット 78K0S、16/8 ビット 78K0R の 3 つの命令セットアーキテクチャが、顧客の新しい設計向けにまだ推奨されています。[ 14] しかし、ほとんどの場合、 78K0R の後継であり、78K0R とほぼバイナリレベルの互換性があるRL78ファミリ[15]への移行が 推奨されています。[16 ]
バリエーション
78K0シリーズ
78K0シリーズ（78K/0とも呼ばれる）は、 78K0S および78K0Rシリーズ の基礎となった、長年使用されている8ビットシングルチップマイクロコントローラ[ 18]である。8×8ビットレジスタ×4バンクを含む。16ビット計算命令の場合、ALU演算を2回実行する。各命令は、命令パイプラインなしでシリアルに実行される。16ビット64Kバイトのアドレス空間を持つ。[19] 78K0のいくつかのバリアントには、手頃な価格でコンパクトなタイプの8ビットR-2R D/Aコンバータがあるが、調整のためにトリミングされておらず、オペアンプも付いていないため、単調増加性がない。
初期のプログラムメモリはワンタイムPROM（OTP）、UV-EPROM、マスクROMでした。[20] しかし時代とともにフラッシュメモリになりました。[21] [22]

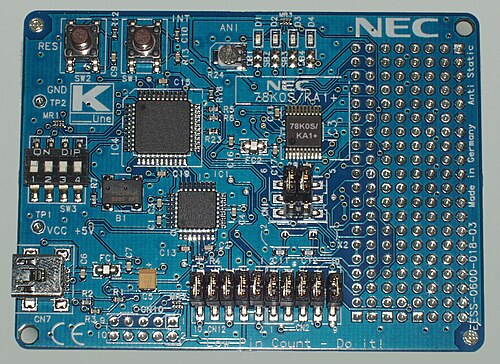

78K0Sシリーズ
78K0Sシリーズ（78K/0Sとも呼ばれる）は、78K0のローエンドバージョンです。[23] [24] [25] 8×8ビットレジスタを備えていますが、バンクはありません。また、乗算や除算 などの一部の命令は、78K0命令セットアーキテクチャから削除されています。[26]
78K0R シリーズ
78K0Rシリーズは、3段命令パイプラインを備えた16ビットシングルチップマイクロコントローラです。[27] 命令セットは78K0に似ており、16ビットと8ビットの操作をカバーしています。20ビット1Mバイトのアドレス空間を持っています。[28] 80の命令のうち75の命令は、後継機であるRL78ファミリの命令と同一です。[16] : 20 [15] [29]
178K0シリーズ
178K0シリーズ（178K/0とも呼ばれる）は、NECのDTS（デジタルチューニングシステム）およびリモコン用の17Kファミリ4ビットマイクロコントローラの後継製品です。[30] 17Kファミリの周辺機能と78K0 8ビットCPUコアを1チップに 統合しています。 [31]
178K0Sシリーズ
178K0Sシリーズ（178K/0Sとも呼ばれる）も、78K0S CPUコアを搭載した17Kファミリの後継機種である。[32]
78K4 シリーズ
78K4シリーズ（78K/4とも呼ばれる）は、16ビットおよび8ビット操作を備えた16ビットシングルチップマイクロコントローラです。[33] [34] [35] [36] 16×8ビットレジスタ×4バンクを備えており、8×16ビットレジスタ×4バンクとしても使用できます。これらのレジスタの一部は、アドレッシングモードの24ビット拡張としても使用できます。[37] 24ビット16Mバイトのアドレス空間を備えています。割り込み機能を備えたマクロサービスと呼ばれるマイクロコードベースの操作を備えています。[38] ：§23.8、560–593
78K7シリーズ
78K7シリーズ（78K/7とも呼ばれる）は、32、16、8ビット演算機能を備えた32ビットシングルチップマイクロコントローラです。8×32ビットレジスタ×16バンクを備えており、16×16ビットレジスタ×16バンクや16×8ビットレジスタ×16バンクとしても使用できます。割り込み機能を備えたマクロサービスと呼ばれるマイクロコードベースの演算機能を備えています。24ビット16Mバイトのリニアアドレス空間を備えています。一部のQuantum Fireball製品に使用されていますが、[39] : 写真2 すぐにV850ファミリ32ビットRISCマイクロコントローラ に置き換えられました。
78K6シリーズ
78K6 シリーズ (78K/6 とも呼ばれる) は、16 ビットのシングルチップ マイクロコントローラです。その寿命は短く、バリエーションも少なかったです。
78K1シリーズ
78K1シリーズ（78K/1とも呼ばれる）は8ビットのシングルチップマイクロコントローラである。8×8ビットレジスタ×4バンクを備えている。78K1シリーズはビデオカセットレコーダーのサーボ制御を目的としている。μPD78148サブシリーズは2つのオペアンプを内蔵している。[40]
78K3シリーズ
78K3シリーズ（78K/3とも呼ばれる）は、16ビットおよび8ビット演算機能を備えた16ビットシングルチップマイクロコントローラです。16×8ビット×8バンクを備えており、8×16ビットレジスタ×8バンクとしても使用できます。アドレス空間は16ビット64Kバイトです。78Kファミリーのハイエンドシリーズとして開発されました。割り込み機能を備えたマクロサービスと呼ばれるマイクロコードベースの演算機能を備えています。[41] ：§13.4、261–280
このシリーズはハードディスクドライブ、特にQuantum Fireballシリーズに使用されています。[42] μPD78364サブシリーズはインバータコンプレッサ制御に使用されます。[43]一部の自動車のトラクションコントロールシステム にも使用されています。
78K2シリーズ
78K2シリーズ（78K/2とも呼ばれる）は、8ビットのシングルチップマイクロコントローラです。8×8ビットレジスタ×4バンクを備えています。78Kファミリーの汎用シリーズとして開発されました。[44]
先人たち
87AD ファミリー
87ADファミリー[4] ：229は 8ビットシングルチップマイクロコントローラです。8×8ビットレジスタ×4バンクを備えています。その命令セットアーキテクチャは78Kの基礎となりました。[45]
17Kファミリー
17Kファミリー[4] ：229 は4ビットのシングルチップマイクロコントローラで、特にDTS（デジタルチューニングシステム）とリモートコントロール専用です。2プレーンの128×4ビットレジスタファイルと、洗練された完全に直交した命令セットを備えています。この命令セットは78Kファミリーのものとはまったく異なります。[30]
