ファームウェアをデバイスにインストールする という文脈では、プログラマ、デバイスプログラマ、チッププログラマ、デバイスバーナー、[1] : 364 、またはPROMライター[2]は、ファームウェアをターゲットデバイスの不揮発性メモリに書き込む（焼き付ける）デバイスです。[3] : 3
通常、ターゲット デバイス メモリは、 PROM、EPROM、EEPROM、フラッシュ メモリ、eMMC、MRAM、FeRAM、NVRAM、PLD、PLA、PAL、GAL、CPLD、FPGAのいずれかのタイプになります。
繋がり
オンボード プログラマ
一般的に、プログラマーは 2 つの方法のいずれかでデバイスに接続します。

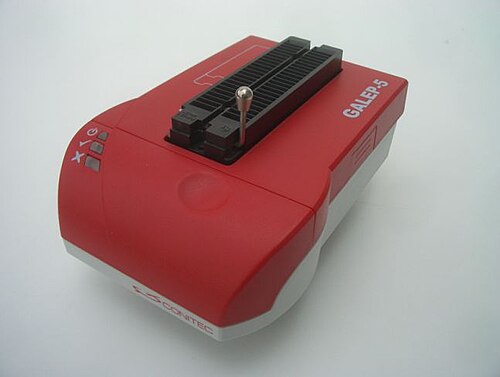

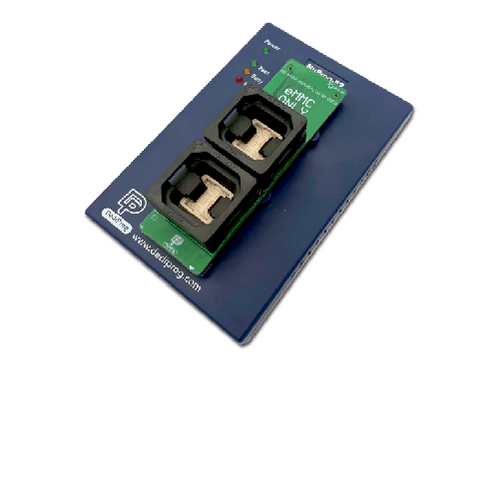

挿入
場合によっては、ターゲットデバイスをプログラマーのソケット（通常はZIF ）に挿入します。 [4] ：642、pdf15 デバイスが標準のDIPパッケージでない場合は、別のソケットとのフットプリントを変換するプラグインアダプターボードが使用されます。[5] ：58

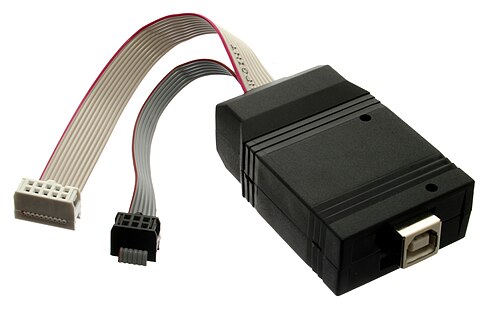

ケーブルとポート
場合によっては、プログラマーはケーブルを介してデバイスの接続ポートに接続します。これは、オンボードプログラミング、インサーキットプログラミング、またはインシステムプログラミングと呼ばれることもあります。[6] [7] [8]
移行
データは接続ピンを介して信号としてプログラマーからデバイスに転送されます。
一部のデバイスには、データ受信用のシリアルインターフェース[9] : 232、pdf3 （ JTAGインターフェースを含む）があります。[4] : 642、pdf15 他のデバイスはパラレルピンで通信し、その後に高電圧のプログラミングパルスが続き、デバイスにデータをプログラミングします。[10] : 125
通常、プログラマーは、パラレルポート、[1] : 364 USBポート、[11] またはLANインターフェースを介して接続されたパーソナルコンピュータによって制御されます。 [引用が必要]制御コンピュータ上の プログラムは、プログラマーと対話して、インストールパラメータの構成やデバイスのプログラムなどの操作を実行します。[1] : 364 [12] : 430 [13] [14]
種類
プログラマーには一般的に 4 つのタイプがあります。

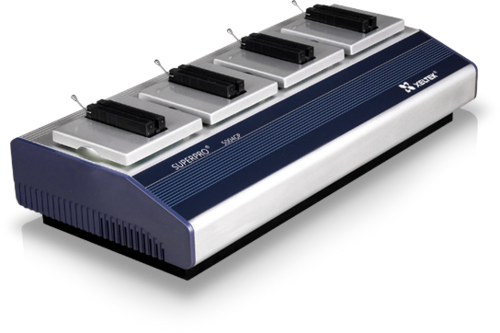

- 自動プログラマーは、大量生産のために複数のプログラミングサイト/ソケット[15]を備えていることが多い。 [4]レーザーマーキング、3D検査、テープ入出力などの大量かつ複雑な出力をサポートするために、オンボードサイトを備えたロボットピックアンドプレースハンドラーと併用されることもある。
- 開発プログラマーは通常、単一のプログラミングサイトを持ち、初回製品の開発と少量生産に使用されます。[16]
- 開発およびフィールドサービス用のポケットプログラマー。 [16] [17]
- FPGA、[18] マイクロコントローラ、[4] ：642、pdf15 、EEPROMプログラマなど、特定の回路タイプ専用の専用プログラマ。 [13]
歴史

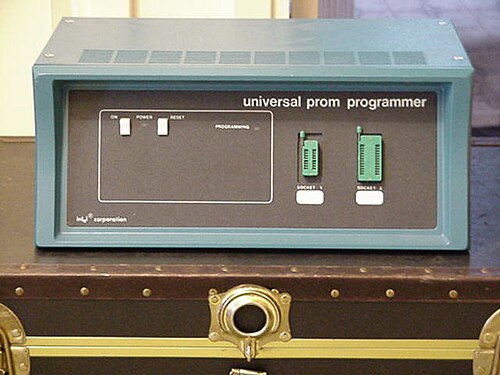

靴箱サイズ
フラッシュメモリプログラマー
古いPROMプログラマに関しては、多くのプログラマブルデバイスが異なる電圧要件を持っているため、すべてのピンドライバは0〜25ボルトの範囲で異なる電圧を印加できなければなりません。[19] : 651 [20] : 40 しかし、メモリデバイス技術の進歩により、最近のフラッシュメモリプログラマは高電圧を必要としません。[21] [22]
コンピュータの黎明期には、ブート機構はスイッチやLEDで構成された機械装置であった。つまり、プログラマは機器ではなく、スイッチを一連の「オン」と「オフ」の位置に設定することで、機械語を1つずつ入力する人間であった。これらのスイッチの位置は、今日のアセンブリ言語と同様に、機械語に対応していた。[23] : 261–262 [24] [25] 現在では、BIOSなどのブートストラップ機構にEEPROMが使用されており、プログラミングのために機械的なスイッチを操作する必要はない。[26] : 45
メーカー
各ベンダーの Web サイトについては、「外部リンク」セクションを参照してください。
- バトロニクス
- BPMマイクロシステム
- DiagProg4: CodiProg
- ゼルテック株式会社
- コニテックデータシステムズ
- MCUmallエレクトロニクス株式会社
- データI/O
- エルネック
- デディプログテクノロジー株式会社
- ミナト
- ハイローシステムリサーチ
- フィトン株式会社
参照
- オフラインプログラミング
- インシステムプログラミング
- デバッグポート
- JTAGインターフェース
- 共通フラッシュメモリインターフェース
- オープン NAND フラッシュ インターフェース ワーキング グループ
- Atmel AVR#プログラミング インターフェース
- PIC マイクロコントローラ#デバイスプログラマ
- Intel HEX – ASCII ファイル形式
- SREC – ASCII ファイル形式
- ELF – バイナリファイル形式
- COFF – バイナリファイル形式
- ハードウェア記述言語
