4.5インチ砲M1

4.5インチ砲M1、砲架M1

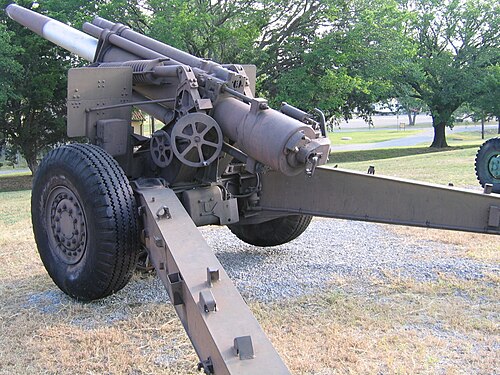

オクラホマ州フォートシルにあるアメリカ陸軍野戦砲兵博物館の 4.5 インチ砲 M1
タイプ	野砲
原産地	アメリカ合衆国
サービス履歴
使用中	1942–1945
使用者	アメリカ合衆国
戦争	第二次世界大戦
生産履歴
設計	1939–1941
生産	1942年9月～1944年2月
建造数	426
仕様
質量	5,654 kg (12,465 ポンド)
長さ	8.15メートル（27フィート）
バレルの 長さ	口径: 4.756 m (15 フィート 7 インチ) L/41.6 全長: 4.918 m (16 フィート 2 インチ) L/43
幅	2.4 m (7 フィート 10 インチ)
身長	2.12 m (6 フィート 11 インチ)
シェル	別積み袋料金
口径	114 mm / 4.5インチ
逆子	中断されたネジ
反動	油圧空気圧
キャリッジ	スプリットトレイル
標高	0°～+65°
トラバース	53°
発射速度	バースト: 1分あたり4 発 持続: 1分あたり1発
銃口速度	693 m/s (2,274 フィート/s)
最大射程距離	19,317メートル（21,125ヤード）
観光スポット	パノラマ、M12

M1 4.5インチ砲は、第二次世界大戦初期にアメリカで開発された野砲である。155mm榴弾砲M1と同じ砲架を持ち、イギリスのBL 4.5インチ中型野砲と同じ弾薬を発射した。1944年以降、この兵器はアメリカ陸軍によって軍団レベルの砲兵として使用されたが、戦争の終結とともに時代遅れと宣言された。

1920年、アメリカ陸軍兵器部は新しい中型野砲の開発に着手した。アメリカ陸軍は第一次世界大戦前と大戦中にすでに4.7インチ砲M1906を採用しており、この口径も新兵器に採用された。開発の結果、M1921E砲架搭載の4.7インチ砲M1922Eが誕生した。資金不足のため、この設計は生産には至らなかった。^{[1] [2]}

1939年に計画は再開され、4.7インチ砲T3と名付けられた新しい設計は1940年初頭までに完成した。^{[要出典]この砲は、当時開発されていた}155 mm榴弾砲と同じ砲架を使用していた。この段階で陸軍は、この兵器の口径を変更してイギリス製の4.5インチ弾薬を使用することを決定した。この改良された砲は、1941年4月に砲架M1搭載の4.5インチ砲M1として標準化された。^{[1] [2]}

生産は1942年9月に始まり、1944年2月まで続いた。^[2]

•
  4.7インチ砲 M1920 砲架搭載 M1920 砲台搭載
•
  同じ台車に搭載された155mm榴弾砲の正面図
•
  移動姿勢の4.7インチ砲
•
  4.7インチ砲M1922E（砲架搭載）、M1921E（移動姿勢）
•
  同じ銃を射撃姿勢で

外観イメージ
4.5インチGMC T16。[1]

• 4.7インチ砲M1920を砲架M1920 ^[2]に搭載し、最大仰角65度（砲架は155mm榴弾砲の搭載も想定されていた）の重量は13,000ポンド（5,900kg）。^[5]
• ^{同様の設計で弾道特性も同じM1921E砲架[2]}に搭載された4.7インチ砲M1922Eだが、最大仰角は45度で、重量はわずか10,600ポンド（4,800kg）と軽量である。
• 4.7インチ砲T3（1940年）^[2]
• 4.5インチ砲M1と砲架M1（1941年）。^[1]

この兵器はM5軽戦車の延長された車体にM1マウントで試験的に搭載された。結果として得られた車両は4.5型砲モーターキャリッジT16の名称が与えられた。試作車が1両製造された。^[6]

M1は構造と外観が155mm榴弾砲M1と非常によく似ている。唯一の大きな違いは、4.5インチ（114 mm）口径の砲身である。砲身は均一な右ねじれで、32口径では1回転であった。^[7]砲身の不均衡な重量は、2つの平衡ばねで支えられていた。砲身は中断されたねじ式で、反動システムは油圧空気圧式で長さが可変であった。砲架は分割式でばねがなく、空気タイヤ付きの車輪を備えていた。射撃姿勢では、武器は格納式台座で支えられていた。砲にはM12パノラマ照準器が装備されていた。^[8]

M1は北西ヨーロッパの16の野戦砲大隊、第172、第176、第199、第211、第259、第770から第775、第777、第935、第939、第941、第959に装備されました。^[9]

この砲は軍団支援に使用された。M5高速トラクターが原動機として割り当てられた。この兵器は1945年9月に時代遅れと宣言された。^{[1] [2]}この砲は射程距離が長く、第一次世界大戦時代の155 mm砲M1918MIよりも長く、兄弟機の155 mm榴弾砲よりも5キロメートル近く長かった。射程距離では新型の155 mm砲M1に及ばなかったが、重量はほぼ3倍だった。一方、4.5インチ砲は榴弾の威力が不十分であると批判された。砲弾は低品質の（「19トン」）鋼で製造されていたため、厚い壁が必要だった。その結果、搭載できるTNT火薬またはその代替品は約2キログラムしかなく、105 mm榴弾よりも少なかった。さらに、非定型口径の銃を少数保有することは、兵站を不必要に複雑にすると考えられた。^{[1] [2]}

M1は別装填式の袋入り弾薬を使用していた。高性能爆薬弾のみが使用可能であった。^[10]

発射体は、低速で推進薬M7（通常）を使用して発射することも、最大速度を達成するために推進薬M8（スーパー）を使用して発射することもできます。ダミーの推進薬M6は、M8のチャージをシミュレートしました。^[11]下の表の速度と範囲のデータは、M8チャージのものです。

• 野砲
• 米陸軍の武器一覧（補給カタログ指定別） – 項目 C38
• BL 4.5インチ中型野砲– 同じ弾薬を使用するイギリスの兵器

ウィキメディア・コモンズには、 4.5 インチ砲 M1に関連するメディアがあります。
