航空航法において、風三角形は航空機の運動と風の関係を図示したものである。これは推測航法において広く用いられている。

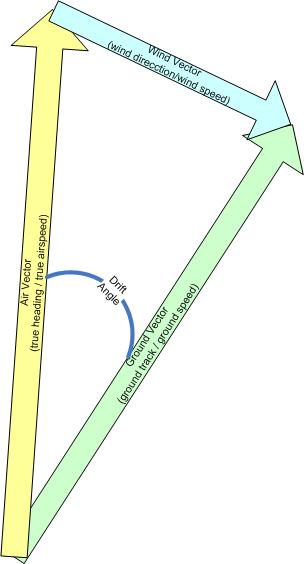

風の三角形は、3つのベクトルからなるベクトル図である。
風の三角形は、航空航法で使用される諸量間の関係を表します。3つのベクトルのうち2つ、または6つの成分のうち4つが分かれば、残りの量を導き出すことができます。解決すべき主な問題の種類は次の3つです。
風の三角方程式を解く従来の方法は、図解を用いるものです。既知のベクトルは、分度器とディバイダーを用いて、航空図上に縮尺と正しい方向で描かれます。未知の量は、同じ道具を使って航空図から読み取られます。あるいは、 E6Bフライトコンピュータ（ベクトルをプロットするための半透明の「風面」を備えた円形計算尺）を用いて、風の三角方程式を図解することもできます。
高度な航法装置を搭載した航空機では、風の三角形は多くの場合、航空データコンピュータ（ADC）、慣性航法システム（INS）、全地球測位システム（GPS）、およびその他の計器（VOR、DME、ADF）からの入力を使用して、飛行管理システム（FMS）内で解かれます。パイロットは、提供された解を読み取るだけです。
