| ウィンチェスター モデル 1894 | |
|---|---|
 | |
| タイプ | レバーアクション ライフル |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用者 | アメリカ合衆国 |
| 戦争 | インディアン戦争 米西戦争 メキシコ革命 第一次世界大戦 第二次世界大戦 |
| 生産履歴 | |
| デザイナー | ジョン・ブラウニング |
| 設計 | 1894 |
| 生産 | 1894–2006 2011–現在 |
| 建造数 | 7,500,000+ |
| 仕様 | |
| 質量 | 6.8 ポンド (3.1 kg) |
| 長さ | 37.8インチ（960mm） |
| バレルの 長さ | 20インチ（510 mm） |
| カートリッジ | .30-30 ウィンチェスター、.32-40 ウィンチェスター、.38-55 ウィンチェスター、.25-35 ウィンチェスター、.32 ウィンチェスター スペシャル、7-30ウォーターズ、.307 ウィンチェスター、.356 ウィンチェスター、.375 ウィンチェスター、.357 マグナム、.44 レミントン マグナム、.444 マーリン、.45 コルト、.450 マーリン、.410 口径 |
| アクション | レバーアクション |
| 銃口速度 | 2,490 フィート/秒(759 メートル/秒) |
| 給餌システム | 9発（26インチバレル）、8発（24インチバレル）、または7発（20インチバレル）の内蔵チューブマガジン |
| 観光スポット | ノッチ付きリアサイト、ポスト付きフロントサイト。ピープサイトも利用可能。 |

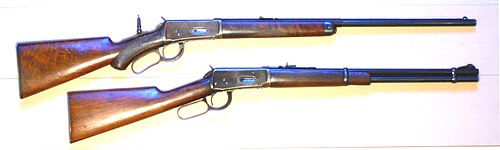

ウィンチェスターモデル 1894ライフル (ウィンチェスター 94またはモデル 94とも呼ばれる) は、レバーアクション式の 連発ライフルで、史上最も有名で人気のある狩猟用ライフルの 1 つです。1894年にジョン ブローニングによって設計され、当初は.32-40 ウィンチェスターまたは.38-55 ウィンチェスターの薬莢を使用しました。2 つの金属製黒色火薬カートリッジです。1895 年には、無煙火薬弾である.30 WCF (.30 ウィンチェスター センター ファイア、後に .30-30 ウィンチェスターとして知られるようになる) を装填した最初のライフルとなりました。1901 年、ウィンチェスターは新しい.32 ウィンチェスター スペシャル口径を作成し、1902 年にライフルの生産を開始しました。
モデル1894は、1894年から1980年までウィンチェスター・リピーティング・アームズ社によって製造され、その後、2006年にライフルの製造が中止されるまで、 USリピーティング・アームズ社によってウィンチェスターのブランドで製造された。複製品は日本のミロク社によって製造され、ユタ州モーガンのブローニング・アームズ社によって米国に輸入されている。モデル1894は、RLウィルソンやハル・ヘリングなどの銃器歴史家によって「究極のレバーアクション設計」と呼ばれている。モデル1894は、このタイプのすべてのライフルを指すために使用されている「ウィンチェスター」の名が付けられたライフルであり、700万個以上が販売された最初の商業スポーツライフルであった。[1]
モデル 1894 の 1 つがメトロポリタン美術館の武器・防具部門に 展示されています。
概要
ウィンチェスターモデル1894は、無煙火薬を使用するために作られた最初の商用アメリカ製連発ライフルでした。1894はもともと、 .32-40ウィンチェスターと.38-55ウィンチェスターの2種類の金属製黒色火薬薬莢を発射するように設計されていました。1895年にウィンチェスターは、より高い圧力の弾丸を扱えるようにライフル製造用の異なる鋼組成に移行し、 .25-35ウィンチェスターと.30-30ウィンチェスターのライフルを提供しました。.30-30ウィンチェスター、または.30 WCF（ウィンチェスターセンターファイア）は、モデル1894の代名詞となった薬莢です。[2] 1899年から、モデル1894は.32ウィンチェスタースペシャルの薬莢も備えていました。
モデル94は、強力な火力と、コンパクトで軽量、持ち運びやすく、速射性を兼ね備えた狩猟用ライフルとして非常に人気があり、特に米国東部の密林に生息するオジロジカを比較的近距離で仕留める狩猟によく使われています。その結果、700万丁以上売れた最初のスポーツ用ライフルとなりました。100万丁目のモデル1894は1927年にカルビン・クーリッジ大統領に贈られ、150万丁目のライフルは1948年5月8日にハリー・S・トルーマン大統領に贈られ、200万丁目は1953年にドワイト・D・アイゼンハワー大統領に贈られました。 [3]
第一次世界大戦中、米国政府は1,800丁の市販モデル1894と50,000発の.30-30ウィンチェスター弾を購入した。シリアル番号835800から852500までのこれらのライフルには、レシーバーリングの上部に燃える爆弾と「US」の文字が刻まれていた。このライフルは、労働ストライキにより軍用機の胴体と翼の骨組みとなるシトカスプルース材の製造が中断されるのを防ぐため、太平洋岸北西部に駐留する米国陸軍通信部隊の隊員向けに作られたものだった。 [4]このライフルは戦後、軍の余剰品として売却された。[5]リー・エンフィールドライフルを歩兵用に解放するため、イギリス海軍は1914年に艦上警備任務と機雷除去用に約5,000丁の.30-30口径モデル94ライフルを購入した。フランスは、銃床と銃身バンドの左側にスリングスイベルを装備し、No. 44Aリアサイトにメートル法の目盛りが付いたモデル1894カービン銃15,100丁を購入した。これらのフランス製カービン銃は、オートバイの伝令、砲兵部隊、塹壕鉄道の隊員、一部の気球部隊に支給された。これらのライフル銃の一部は、ベルギー経由で余剰品として販売された際にベルギーの証明マークが付けられた。[6]ドイツ国防軍 がイギリスから捕獲した例は、Gewehr 248(e)と命名された。[7]
ウィンチェスター 1894 は、第二次世界大戦でカナダ 太平洋沿岸民兵レンジャー隊によって再び使用され、日本軍の侵略からカナダ西海岸を守るために支給されました。ウィンチェスター '94 は、第二次世界大戦初期に イギリス本土防衛隊にも提供されました。
長い歴史を持つモデル94には、1924年から1932年にかけて24インチ (610 mm) の銃身で製造されたウィンチェスター モデル55と、1933年から1957年にかけて20、24、26インチ (660 mm) の銃身で製造されたウィンチェスター モデル64が含まれていた。[8] 1964年から1980年にかけては、モデル94カービンのバージョンが、ウィンチェスターと引退した野球スターとのシアーズのマーケティング契約の一環として、テッド・ウィリアムズモデル100としても シアーズによって販売された。
1964年半ば、94式ライフルの製造コストを下げるため、製造方法が変更された。1964年以前に製造されたものは「プレ64」モデルと呼ばれ、これらの初期バージョンは変更後のライフルよりも高値で取引されている。[9]製造方法の変更前に製造された1964年初期生産モデルは限られた数しかなく、時代の終焉を象徴するものと多くの人に考えられ、非常に貴重であると考えられている。[1]
ウィンチェスター 1894 の設計では、ウィンチェスター 1892ライフルやカービン銃よりも長い弾薬の循環が可能であった。レバーを引くと、レシーバーの底部も一緒に引き下げられ、スペースが広がり、レシーバーを長くすることなく長い弾薬を装填することができる。この機構は複雑だが、非常に信頼性が高い。アクションの完全な分解は、正確な順序で実行する必要がある多段階の作業である。しかし、アクションを完全に分解する必要はほとんどありません。1894 アクションが収容できる最大の弾薬は.450 マーリンで、これは一部のカスタム ライフルや、強化された 1894「ビッグ ボア」レシーバーに装着された短命のティンバー カービンに使用されました。[10]
ウィンチェスター1892の生産が段階的に中止されてから数十年後、ウィンチェスター1894モデルは、.38スペシャル/.357マグナム、.44スペシャル/.44マグナム、.45コルト、.38-40ウィンチェスター、および.44-40ウィンチェスターなどの一般的なリボルバー口径で製造されました。通常、チューブラーマガジンは、これらの拳銃口径の弾丸を9〜13発収容できます。マガジンの容量は銃身の長さに依存し、アンダーバレルのチューブラーマガジンは通常、銃身の全長をカバーします。[11]
ハンドガンの口径は、ライフルとハンドガンの両方に同じ種類の弾薬を使用できるため、現代のカウボーイ アクション シューターに好まれています。一般的な組み合わせは、1873 コルト (コルト ピースメーカーまたはそのクローン) と、同じ種類の弾薬を発射できるウィンチェスター 1894 です。無煙ライフル弾用に設計された 1894 アクションは、ベンジャミン ヘンリーのトグル リンク システムに基づいたウィンチェスター (モデル 1866、1873、1876) のアクションよりもはるかに強力で、.44 マグナムなどの現代の高圧リボルバー カートリッジを簡単に処理できます。
1984年から1997年にかけて、モデル94の角度排出式20インチバレルカービン銃と24インチバレルXTRライフル銃が7-30ウォーターズ（7mm弾用にネックダウンされた改良型.30-30ケース）で提供された。[12] 2003年に、このライフル銃は.410ショットガンで提供され、モデル9410と名付けられた。[13]
1983年現在、ウィンチェスター1894は米国史上最も売れた高出力ライフルの記録を保持している。[14]
米国での生産は2006年に終了した。当時、ウィンチェスターのカタログにはモデル94の14のバージョンが掲載されていた。2010年にウィンチェスター・リピーティング・アームズは、1810年にニューイングランドでオリバー・F・ウィンチェスターが生誕200周年を迎えたことを記念して、モデル94の2つの限定版モデルを再導入した。[15]
デザインの変更
第二次世界大戦以降、ウィンチェスター 1894 の設計と構造には 3 つの大きな変更が加えられました。これらの大きな変更はすべて、ウィンチェスターの企業リーダーシップと方向性に結びついています。最初で最大の変更は 1964 年に発生し、1963 年に銃愛好家のジョン M. オリンが自ら設立した会社であるオリン コーポレーションの社長を辞任した後のことでした。2 番目は 1982 年に発生し、1981 年にオリンがウィンチェスター工場を従業員に売却し、US リピーティング アームズ カンパニー(USRAC) を設立した後のことでした。3 番目は 1989 年に USRAC が破産し、その後FN ハースタルが USRAC を買収し、ウィンチェスターの銃器を世界中に販売しようとした 後の 1992 年に発生しました。
1964
オリンが引退すると、オリン社の新しい最高経営責任者は会社の収益性を最大化しようとし、利益が出ず労働集約的な銃器製造よりも、繁栄している化学事業を優先した。その結果、ウィンチェスターは1964年時点で、モデル94のレシーバーと多くの小さな部品の両方をソリッドスチールビレットから機械加工することを中止した。レシーバーには焼結鋼が使用され、カートリッジリフターには打ち抜き板金が使用され、アクションにはソリッドスチールではなく中空のロールピンが使用された。ライフルの機能、安全性、精度に悪影響はなかったが、特に焼結レシーバーはソリッドスチールの前身と同じくらい頑丈であったが、伝統的なブルー仕上げにはあまり反応しなかったため、変更は目立った。ウィンチェスターが主力のモデル70 ボルトアクションライフルにさらに根本的な変更を加えたときに行われた。これらを総合すると、ウィンチェスターの全製品の品質生産からの後退とみなされ、その過程でウィンチェスターの高品質銃器製造の評判に深刻なダメージを与えた。これに対応して、多くの人が1964年以前に製造されたライフル（一般に「プレ'64」ライフルと呼ばれる）を探し求め、[9]今日まで銃市場で著しく高い再販価値を誇っている。
1982
マーリン モデル 336などの競合製品と比較したオリジナルのモデル 1894 アクションの欠点の 1 つは、ウィンチェスターがカートリッジを横ではなくレシーバーの上部からユーザーの肩越しに排出することであった。上部排出型の銃器では、弾丸の排出を妨げずに望遠スコープをレシーバーの上部 (射手にとって最も便利な位置) に取り付けることができない。このような銃器のスコープは、代わりに銃身のはるか前方 (この目的のために特別に設計されている必要がある) に取り付けるか、銃の側面にオフセットして取り付ける必要がある (視差による問題が生じる)。どちらのオプションも、このようなライフルのスコープとしての有用性を著しく低下させる。
この銃が最初に設計されたときには、これは大きな懸念事項ではなかった。第二次世界大戦前の時代の銃の最も一般的なアップグレードは、工場で取り付けられたアイアンサイトの精度を最大限に高める、レシーバー後部のピープサイトのインストールだった。ウィンチェスターは長い間、そのような改造に対応するために銃のレシーバーに取り付け穴をあけておいており、それはモデル1894の歴史のほとんどにおいて、圧倒的に最も一般的なアップグレードだった。しかし、第二次世界大戦後の数年間で、高品質のスコープが広く入手可能になり、手頃な価格になったため、消費者の嗜好は変化した。[16] 新しいスコープの商業的受け入れも同様に急速に進み、1970年代までには、狩猟用ライフルでレシーバーに取り付けたスコープを使用できることが、ほとんどの銃購入者の期待となった。競合他社はレシーバーに容易にスコープを取り付けることができたため、この欠点が売上低下の原因とされた。これに対応して、ウィンチェスターは1982年にアクションの設計を角度付きカートリッジ排出に変更しました。これは、発射されたカートリッジを角度をつけて排出し、従来のレシーバーに取り付けられたスコープを装着した状態でもライフルが機能できるようにするものです。[16]
1992
これらの変更にもかかわらず、US リピーティング アームズは成功せず、1989 年に破産を宣告しました。その後、ベルギーの武器メーカーである FN ハースタルが同社を買収し、ウィンチェスターの全ラインの改良に着手しました。ウィンチェスターの工場で最新のCNC製造方法を導入するとともに、ウィンチェスター ライフルの全世界への販売とマーケティングの拡大も模索しました。この取り組みは、1992 年に銃に 2 つの大きな変更を加えることになりました。アクションに CNC 加工部品とソリッド ピンを再導入し、ハンマーの従来のハーフ コック セーフティ ノッチを廃止してクロス ボルト セーフティを採用し、銃を国際的に販売できるようにしました。
製造品質の向上は当時注目されていたが、最も強い批判を呼んだのは、新しいセーフティの目立つ存在だった。アメリカの消費者や銃器評論家らは、このセーフティがライフルの全体的な外観、感触、操作性を損なうとして、このセーフティを「弁護士」セーフティとして広く非難した。FNHとウィンチェスターは2003年にセーフティをレシーバーの後ろのタンに移すことで対応し、論争はほぼ沈静化した。2006年にアメリカでの生産が終了する前にニューヘイブン工場から出荷された最後のモデル1894と、2010年以降ミロク社によって日本で生産されている新しいモデル1894の両方に、このタンに取り付けられたセーフティが搭載されている。[17]
