| シュコルピオンvz.61 | |
|---|---|
.jpg/500px-Kulsprutepistol_m1961_(AM.096440).jpg) Vz. 61 のストックを展開し、銃身に消音装置を取り付けた状態 | |
| タイプ | マシンピストル サブマシンガン |
| 原産地 | チェコスロバキア社会主義共和国 |
| サービス履歴 | |
| 使用中 | 1961年～現在 |
| 使用者 | ユーザーを見る |
| 戦争 | |
| 生産履歴 | |
| デザイナー | ミロスラフ・リバル |
| 設計 | 1959 |
| メーカー | チェスカ・ズブロヨフカ・ウヘルスキー・ブロド、ザスタヴァ・アームズ[1] |
| 生産 | 1961年～1979年および2009年～現在 |
| 建造数 | 約20万人[2] |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 | 1.30 kg (2.87 ポンド) |
| 長さ | ストック伸長時 517 mm (20.4 インチ) / ストック折りたたみ時 270 mm (10.6 インチ) |
| バレルの 長さ | 115 mm (4.5 インチ) |
| 幅 | 43 mm (1.7 インチ) |
| カートリッジ | .32ACP 弾 |
| アクション | ブローバック、クローズドボルト |
| 発射速度 | 850発/分 |
| 銃口速度 | 320 m/s (1,050 フィート/s) |
| 有効射程距離 | 50～150メートル（160～490フィート）（.32 ACP） |
| 給餌システム | 10 発または 20 発の湾曲マガジン、アフターマーケットの 30 発マガジン、9 mm タイプのストレート ボックス マガジン |
| 観光スポット | 調整可能なフロントポスト、フリップアップリアサイト、 サイト半径148 mm（5.8インチ） |
シュコルピオンvz. 61 (またはSa vz. 61 Skorpion ) は、 1959 年にミロスラフ・ルイバーシュ (1924–1970) によって開発されたチェコスロバキアの マシンピストルで、公式名称サモパル vzor 61 (「サブマシンガン モデル 1961」) でウヘルスキーのチェスカー・ズブロヨフカ武器工場で製造されました。ブロードから1963 年から 1979 年まで。標準バージョンでは.32 ACP弾薬が使用されます。
この銃は治安部隊用に開発されたが、チェコスロバキア軍でも下級軍人、車両運転手、装甲車両隊員、特殊部隊の個人用サイドアームとして採用された。現在、この銃は数か国の軍隊でサイドアームとして使用されている。ユーゴスラビアでは、オリジナルの木製グリップの代わりに合成素材のピストルグリップを備えたŠkorpionの派生型がライセンス生産され、M84と命名された。民間用の半自動式バージョンも製造され、M84Aと呼ばれ、 .380 ACP (9×17mm ショート)も利用可能であった。
歴史
シュコーピオンは1950年代後半にミロスラフ・リバーシュによって開発され、当時は「モデル59」と呼ばれていた。設計は1961年に完成し、「サモパルVz.61」と名付けられた。[2] その後、チェコスロバキア軍と治安部隊に採用され、後に様々な国に輸出された。また、アイルランド共和軍、アイルランド民族解放軍、イタリア赤旅団などの武装集団にも使用された。 [3]旅団は1978年のアルド・モロ誘拐事件でシュコーピオンを使用し、モロ殺害にもこの武器を使用した。[2] [4] 1990年代には、ルーベギャングがフランスでの一連の攻撃でシュコーピオンを使用した。[2] 2017年、スウェーデン警察当局は、スロバキア製の約50個の未使用の武器がスウェーデンの犯罪者の間で流通していると推定した。[5]
デザインの詳細
動作機構
Škorpion は、クローズド ボルト位置から発射する、セレクト ファイア、ストレート ブローバック操作の武器です。使用される.32 ACPカートリッジは、非常に低い反動衝撃を発生するため、ロックされていない単純なブローバック操作を採用できます。遅延機構はなく、カートリッジはボルトの慣性とリターン スプリングの強度によってのみ支えられています。発射されると、ガス圧によって薬莢が、ボルトと 2 つの反動スプリングの重量による抵抗に逆らってチャンバー内に戻されます。ボルトが戻り、空の薬莢が引き出され、レシーバー ハウジングの上部カバーのポートから真上に排出されます。
シュコーピオンのコンパクトな寸法は、銃身のかなりの部分を覆う伸縮式ボルトアセンブリを使用することで実現しました。この武器には、ボルト ヘッド内に取り付けられたスプリング式のケース エキストラクターと、武器のフレームに突出している固定式のダブル エジェクターが備わっています。
ボルトは比較的軽いため、木製のピストルグリップ内に収容された慣性減速装置が、この武器の発射速度を毎分 1,000 発から扱いやすい毎分 850 発に下げます。減速装置は次のように動作します。ボルトが後方ストロークの終端に達すると、バックプレートに取り付けられたバネ式のフックに当たり、キャッチされます。同時に、軽量のバネ式プランジャーがピストルグリップ内に押し下げられます。プランジャーは簡単に加速され、慣性により後ろに残る重い重りを通過します。バネを圧縮したプランジャーは再び押し上げられ、下降する慣性バッファーにぶつかります。これにより上昇するプランジャーが減速し、移動の頂点に達するとフックが回転して、圧縮された反動バネによって前方に押し出されたボルトが解放されます。
特徴
この武器はハンマーで発射され、発射モードセレクター付きのトリガー機構を備えており、レバー（レシーバーの左側、ピストルグリップの上に設置）には3つの設定があります。「0」は武器が安全、「1」は半自動モード、「20」は全自動発射です。「安全」設定では、トリガーとボルトが前方位置で無効になります（ボルトキャッチレバーを上方にスライドさせることにより）。[6]
シュコーピオンは、チェコスロバキア治安部隊の標準装備弾薬である7.65×17mmSR ブラウニング ショート (.32 ACP)ピストル弾薬を使用します。2 種類の二列湾曲ボックス マガジンを使用します。ショート 10 発マガジン (装填重量 0.15 kg) または 20 発マガジン (装填重量 0.25 kg) です。マガジンの最後の弾薬が発射された後もボルトは開いたままロックされ、コッキング ハンドル ノブをわずかに後方に引くと、ボルトを前方にスナップできます。
観光スポット
Škorpion には、オープンタイプのアイアン サイト(機械的に調整可能な前方ポスト サイトと、75 メートルと 150 メートルの距離目盛りが付いたフリップ リア サイト) と、折り畳み式の金属ワイヤー ショルダー ストックが装備されています。このストックはレシーバーの上に折りたたまれ、フロント サイトの保護キャプチャにロックされます。
アクセサリー
Škorpion は、短いマガジンと一緒に、従来のピストルのように革のホルスターに入れて持ち運ばれ、2つの予備の長いマガジンは別のポーチに入れて持ち運ばれます。この武器には、クリーニング キット、フロント サイト調整ツール、オイル ボトル、ストラップが付属しています。銃身に消音装置を取り付けることもできます。
バリエーション
1960年代にはチェコスロバキアでvz. 61の派生型が3つ開発されたが、いずれも量産されなかった。
- vz. 64 in .380 ACP (9×17mm ショート)
- 9×18mmマカロフ砲65口径
- 9×19mmパラベラム砲68口径

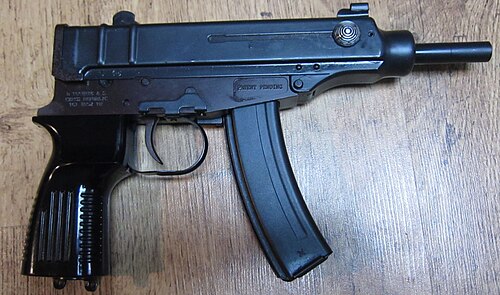

1990年代、チェスカ・ズブロヨフカ社はvz. 61 E（プラスチック製ピストルグリップ付きの.32 ACPバージョン）、vz. 82（9×18mmマカロフ弾を装填し、113mmバレルを搭載）、vz. 83（.380 ACPカートリッジ用）というサブマシンガンを発売した。民間市場向けには、CZ-91Sとして知られる半自動式のみの派生型が開発され、前述の口径で販売された。9mm口径のvz. 82、vz. 83、CZ-91Sピストルは、ストレートボックスマガジンを使用する。
- M84 "ŠKORPION" (М84 "ШКОРПИОН")、1984 年から 1992 年にかけてセルビア、その後ユーゴスラビアによってライセンスを受けて製造されました。[7]
.22 LR 変換キットも市販されている。[要出典]
vz. 61は2009年に生産が再開され、チェコ・スモール・アームズ社によって生産された。[8]
ユーザー
現在のユーザー
アフガニスタン[9]
アンゴラ[9]
チェコ共和国[9] [10] [11]
エジプト[12]
ジョージア[9]
インドネシア[13]
イラク[14]
ヨルダン[14]
レバノン[14]
リベリア：2002年にセルビアのM84を受領[15]
リビア[9]
モザンビーク[12]
北朝鮮：スパイや特殊部隊が使用[16]
パキスタン[9]ドルフィン警察が使用
セルビア[12] [17]
スロバキア[9]
ウガンダ[9]
ウクライナ[18]ロシアの侵攻後、チェコ共和国からウクライナに2,085台が供給された。[19]
元ユーザー
- チェコスロバキア
東ドイツ：東ドイツ国民軍が使用[20]
北ベトナム：ベトナム戦争で北ベトナムとベトコンが使用した。[21]
ソビエト連邦:スペツナズ部隊が使用[17] [信頼できない情報源? ]
ユーゴスラビア[12]
.svg/500px-Flag_of_North_Vietnam_(1955%E2%80%931976).svg.png){kind=small}
.svg/500px-Flag_of_Yugoslavia_(1946-1992).svg.png){kind=small}
非政府ユーザー:
ブリガート・ロス[22]
アイルランド民族解放軍（INLA）[23]
