ブードゥー2

ブードゥー2

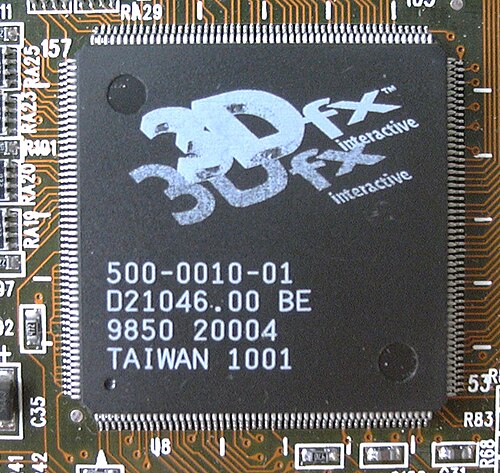

Voodoo2 TMUチップ
発売日	1998年2月; 26年前 （1998年2月）
コードネーム	SST2
カード
ミッドレンジ	ブードゥー2、ブードゥーバンシー
ダイレクトX	Direct3D 5.0
歴史
前任者	ブードゥーグラフィックス
後継	ブードゥー3
サポート状況
サポートされていません

Voodoo2 (または Voodoo ² )は、3dfx社が開発した、3 つの特殊な 3D グラフィック チップを 1 つのチップセットにまとめたものです。1998 年 2 月に、オリジナルの Voodoo Graphics チップセットの代替としてリリースされました。^{[1] [2]}

このカードはチップセットクロックレート 90 MHz で動作し、100 MHz EDO DRAM を使用し、PCIインターフェイスで使用できます。Voodoo2 には 8 MB RAM と 12 MB RAM の2 つのモデルがあります。8 MB カードはテクスチャマッピングユニット(TMU) ごとに 2 MB のメモリを持ち、12 MB モデルは 4 MB です。両方のカードの 4 MB フレームバッファは最大800 × 600 の画面解像度をサポートし、12 MB カードのテクスチャメモリの増加により、より詳細なテクスチャが可能になります。8 MB の一部のボードは、追加のドーターボードを使用して 12 MB にアップグレードできます。^{[1] [2]}

カード上の 3 つのチップはそれぞれ独自の 64 ビット RAM インターフェイスを備えており、カードの「合計」バス幅は 192 ビット、つまり 1 チップあたり 800 MB/秒です。Voodoo2 は、オリジナルの 2 チップ Voodoo カードに比べてチップ数が増えています。競合製品であるATI Rage Pro、NVIDIA RIVA 128、Rendition Verite 2x00 はシングル チップ製品で、それぞれ 2D GUI/VGA アクセラレータが統合されています。オリジナルの Voodoo と同様に、Voodoo2 は専用の 3D アクセラレータであり、従来の 2D グラフィック カードと組み合わせて使用​​する必要があります。2D カードから Voodoo カードのパススルー VGA ポートに接続する外部パススルー VGA ケーブルが必要です。^{[1] [2] [3]}

Voodoo2 の 3 番目のチップは、同じグラフィックス エンジン パス中に 2 番目のテクスチャを描画できるようにする 2 番目の TMU であり、パフォーマンスの低下はありません。導入当時、Voodoo2 はシングル サイクル デュアル テクスチャリングが可能な唯一の 3D カードでした。^{[1] [2]} Voodoo2 の 2 番目の TMU の使用はアプリケーション ソフトウェアによって異なります。Quake IIとUnreal はデュアル テクスチャリングを効果的に活用しました。テクスチャ レイヤーを 1 つ以上使用しないゲームでは、Voodoo2 はクロック速度が高いため、Voodoo1 よりも高速です。

Voodoo2は、PC市場にスキャンラインインターリーブ（SLI）機能を導入しました。SLIモードでは、PCにインストールされた2つのVoodoo2ボードが並行して実行され、各ユニットがディスプレイのライン数の半分を描画します。 ^{[1] [2]} Voodoo2 SLIはレンダリングスループットを2倍にするだけでなく^{[異論あり–議論]}、合計フレームバッファメモリも増加し、サポートされる最大画面解像度が（当時としては）驚異的な1024×768に増加しました。ただし、各カードがシーンデータを複製する必要があったため、テクスチャメモリは2倍になりませんでした。^{[1] [2]}オリジナルのVoodoo GraphicsにもSLI機能がありましたが、アーケード^{[4] [5]}とプロフェッショナル市場でのみ使用されていました。

1999年初頭、3dfxはVoodoo3をリリースし、これは事実上同社の主力製品としてVoodoo2に取って代わった。ベースモデルのVoodoo3 2000は、状況によっては1枚のカードでVoodoo2 SLI + 2Dカードよりもわずかに優れたパフォーマンスを提供する。3000および3500モデルは、特定の環境でVoodoo2 SLIを超えるパフォーマンスを提供する。^[6]同時に、3dfxは低価格のVoodoo Bansheeもリリースした。これは、2Dアクセラレータとオーバークロックされたが不完全なVoodoo2（テクスチャユニットの1つが欠けている）を組み合わせた2D/3Dコンビネーションカードである。^{[7] [8] [9]}

Voodoo2は多くのコンピュータシステムで非常に長い間使用され、Voodoo2 SLIセットアップはNVIDIAのRIVA TNT2、MatroxのMillennium G400、^{[10] [11] [12]}、さらにはNVIDIAのGeForce 256などの新しいカードと競争できました。^[13] 3dfxのGlide APIは、いくつかのゲームが依然としてDirect3DやOpenGLよりもGlide向けにカスタマイズされていたため、この長寿に重要な役割を果たしました。^{[14]チップセットが廃止されてからかなり経った後、熱心なファンの中には、} Doom 3などの後期のゲームをVoodoo2で動作させた人もいました。^[15]

• Voodoo2 (V2 1000) 90 MHzクロック (メモリとコア)。
• 135 MHz RAMDAC、ディザリングされた16 ビット (65536 色)ディスプレイ。
• フルスクリーンの 3D 専用アクセラレータ。VGA パススルー ケーブルを介して別の 2D または 2D/3D VGA カードで動作します。アナログ VGA パススルー ケーブルにより画像が若干ぼやけます。
• DOS、Windows 95/98 などでフルスクリーン ゲームをサポートします。
• DOS、Win32、IRIX での Gemini OpenGVS、Multigen、GameGen、SGI OpenGL、Glide、Direct3D、MiniGL、Autodesk 3D Studio などのゲーム開発ツールをサポートします。
• 最大 800 × 600 の解像度、SLI (スキャン ライン インターリーブ) による最大 1024 × 768 の高解像度。
• 定格 100 MHz だが 90 MHz、25 ns で動作する 8 または 12 メガバイトの高速 EDO DRAM をサポートします。
• RAM は、フレーム バッファーと Z バッファー用に 4 メガバイト、テクスチャ メモリ用に 4 メガバイトまたは 8 メガバイトに構成されています。
• LOD MIP マッピング、Z バッファリング、アルファ ブレンディング、フォギングを有効にした状態で、バイリニアテクスチャに対して9000 万ピクセル/ 秒の持続的なフィル レートを実現します。
• 300 万個のフル機能三角形/秒 (フィルター処理、LOD MIP マップ、Z バッファリング、アルファ ブレンド、フォギング有効化、テクスチャ トライアングル)。
• スキャンラインインターリーブ構成で 1 億 8000 万ピクセル/秒。
• バイリニアおよびトライリニア テクスチャ フィルタリング。
• 詳細レベル(LOD) ミップマッピング
• ピクセルごとに複数のテクスチャをサポートします。
• テクスチャ合成によるバンプ マッピング。
• エッジアンチエイリアシング。
• ハードウェア トライアングル セットアップ (独立したストリップとファン)。
• 遠近法、サブピクセル、サブテクセルの補正。
• グーローシェーディングとテクスチャ変調。
• Z バッファリング(16/32 bpp、整数および浮動小数点)。
• アルファブレンディングとフォグ処理。
• リニア フレーム バッファ アクセス。
• シングルパス トライリニア フィルタリング。
• ピクセルごとにシングルパスのデュアルテクスチャ。

• ¹ VGA: カードにVGAサブシステムが内蔵されており、スタンドアロンのグラフィックカードとして動作するかどうか
• ² テクスチャ マッピング ユニット:レンダリング出力ユニット
