バリライト

バリライト

業界	インテリジェント照明、舞台照明、デジタル信号処理
設立	1980
運命	取得した
従業員数	10,570 [1]
Webサイト	https://www.vari-lite.com/global

Vari-Liteは、自動化された可変色ステージ照明システムのブランドです。同社のインテリジェント照明器具は、劇場、コンサート、テレビ、映画、企業イベントでよく使用されています。

バリライトの起源は1960年代後半にさかのぼります^[2]。当時、大学時代の友人だったジャック・カルムズとラスティ・ブルッチェ^[3]がテキサスを拠点とするブルースバンドで一緒に演奏していました。彼らはショー用にサウンドシステムを構築し、他のアーティストの注目を集め、彼らからレンタルを依頼されました。^[要出典]

1970 年 3 月、カルムとブルッチェは、音響エンジニアのジャック・マクソンとともに、地域のロック コンサートに音響システムを供給する目的でショーコを設立しました。同社は当初、マクソンのガレージから 2 つの音響システムと 2 台のトラックを運用していました。同社は規模と評判の両方で急速に成長し、1972 年には照明機器も取り扱い始めました。^{[出典が必要]}

1970 年代の終わりまでに、ショーコの照明機器は時代遅れになり、会社にはそれを交換する余裕がありませんでした。^{[引用が必要]}

1980年、ショーコ社のエンジニア、ジム・ボーンホースト氏^{[4] [5]は}、ダイクロイックフィルターをねじると、フィルターされた光の周波数が変わり、色が変化するように見えることを発見しました。同社はこの発見を利用して、光を動かすための2つのモーターを備えた器具を製作しました。^[6]ゼネラル・エレクトリック社のMarc 350プロジェクターを搭載した完全自動化照明システムの最初のプロトタイプは、12週間で製作されました。^[7]

ショーコの代表者は、今日ではVL-Zeroとして知られるプロトタイプをイギリスのバンド、ジェネシスのメンバーに実演し、^{[8] 2つの簡単な}キューを実行するようにプログラムしました。ジェネシスは既にショーコの常連顧客であり、すぐに^{[8]この新技術に100万ドルを投資しましたが、後にVL1として知られる実用的なモデルは、バンドが}アバカブツアーに乗り出すまで入手できませんでした。^[9]ショーコはその資金を使用して、システムの実装に必要な制御コンソール、電力分配、デジタルデータ伝送装置を開発しました。 ^[要出典]

同社はその後、Vari-Lite Inc. ^[8]として法人化し、製品を国際市場に導入するための販売契約を締結しました。^[要出典]

シリーズ 200 システムは 1987 年に発売され、Artisan コントロール コンソールと 2 つの新しい照明器具 (VL1 の直系である VL2 と、VL-Zero をベースにした VL3) を搭載していました。その後、VL3 のよりコンパクトで明るいバージョンである VL4 と、オリジナルの VL2 の 2 つのアップグレードである VL2B と VL2C が発売されました。また、Mini-Artisan と呼ばれる小型のバックアップ コンソールも発売されました。^{[引用が必要]}

1994 年、Vari-lite は建築照明市場向けの自動照明製品を製造する Irideon Inc. を設立し、4 年後に Electronic Theatre Controls に売却しました。

1997 年、同社はナスダック(NASDAQ:LITE) に上場し、200 万株を売却して負債のほぼ半分を返済しました。同社の 47% はジェネシスとバリライトの経営陣の手に残りました。その後、同社は過去数年にわたって構築したフランチャイズを買い戻し、自社製品に加えて従来のサードパーティの照明機器を提供する新しいレンタル オフィスを設立し始めました。^{[引用が必要]}

2002年、VARI*LITE照明器具の製造および販売部門はGenlyte Groupに売却されました。^[10]レンタル部門はコンソール部門を保持し、Virtuoso製品ラインの開発を継続し、最終的に2004年にProduction Resource Group（PRG）と合併しました。2008年初頭、Genlyte GroupはRoyal Philips Lightingに買収されました。^[11] Philipsの所有下で、高輝度LED照明器具であるVLX washが開発されました。^[12]

親会社であるロイヤル フィリップスから独立したフィリップス ライティングは、2019 年に Signify としてブランド名を変更しました。Vari-Lite と系列会社のStrand は、世界中のクリエイティブ アーティストのビジョンを革新しサポートするという新たな取り組みにより、独立したブランドとしての地位を取り戻しました。

同社は、技術的業績に対してプライムタイム エミー賞を3 回受賞しています。1991 年にはシリーズ 200 システムの開発で優れたエンジニアリング業績を、1994 年には VL5 の開発で、2001 年には Virtuoso コンソールで優れたエンジニアリング業績を受賞しました。^{[引用が必要]}

1989 年、Vari-Lite は特許侵害の疑いで Syncrolite, Inc. とその創設者で元 Showco 社長の Jack Calmes を訴えた。Calmes は反訴し、元ビジネス パートナーが退社時に Vari-Lite システムの開発を隠していたため、Showco 株を売却して損失を被ったと主張した。この訴訟は Vari-Lite の勝利で決着した。^[要出典]

1995年8月、バリライトはハイエンドシステムズを相手取り、サイバーライトやスタジオカラー照明器具を含むステータスキューシステムの製造に対する不特定の損害賠償と差し止め命令を求めて訴訟を起こした。 ^[13]結局、この問題は法廷外で解決された。^[14]

1999年、バリライト社はデンマークの企業マーティン・グルッペンA/S社に対して仮差し止め命令を取得し、^[15]米国内でのいくつかの照明製品の輸入、販売、リースを禁止した。^{[16] [17]}マーティン社はこれに応じて、バリライト社の特許の範囲外にある改良製品をリリースした。^[18]

Vari*Lite コンソールは最初からコンピュータ化されており、照明器具にデジタル多重化信号を送信していました。

当初は単にVari-lite システムと呼ばれていたシリーズ 100 は、RS-422に基づく特許取得済みのプロトコルを使用していました。このプロトコルは、ラックマウント型コンピュータを介して、位置、ビーム、および色の情報を最大 32 個の Vari-lite 照明器具 (後に VL1 として知られる) に 1 秒あたり最大 30 回送信しました。最大 3 台のコンピュータを 1 つのコンソールの制御下で相互にリンクすることができ、最大システム サイズは 96 個の照明器具でした。

送信は単方向で、エラー チェックは非常に基本的なもので、各送信ビットを 5 回チェックし、多数決の結果を適用しました。情報は 1 秒ごとに複数回再送信されるため、照明器具に目立ったエラーは発生しませんでした。ただし、低い番号のチャネルが高い番号のチャネルの近くに配置されている場合、完全な 96 チャネル システムのリフレッシュ レートが目に見えて顕著になりました (Vari*Lite の専門用語では、「チャネル」は、パラメータの数に関係なく、デバイス全体を指します)。

電力とデータの両方を分配するために、6 チャンネルの「ダム」リピータボックスが使用されました。ケーブルはデータと電力の両方を伝送しました。安全基準を満たすために、データ ケーブルは 600 V の定格で、3 相電力アプリケーションで使用できるようにしました。チャンネル番号 (アドレスとも呼ばれる) は、各ライトの 3 つのサムホイール スイッチで設定され、Vari-lite 以外の乗組員によるよくある悪ふざけは、ランダムに「ライト」に番号を付け直すことでした (これは、大西洋の両側で Vari*Lite ユニットを指す一般的な方法になりました)。

シリーズ 100 の指定は、シリーズ 200 システムがリリースされた 1987 年まで適用されませんでした。

対照的に、シリーズ 200 システムは、独自の双方向プロトコルを採用するように設計されました。各照明器具は「インテリジェント」になり、独自の位置、ビーム、色の情報を保存し、グローバルな「メモリ キュー」コマンドに反応して、すべての照明器具が同時に反応しました (米国特許番号 5010459 ^[19]を参照)。これにより、当時利用可能なプロセッサ パワーによって課せられた、1 つのコンソールから制御できる照明器具の最大数の制限が克服されました。

シリーズ 200 システムは 1987 年に導入され、Artisan コンソールで制御される VL2 および VL3 照明器具を備え、ACS ラックによって電力とデータがダム リピーター ボックスに分配されました。リピーターにはさらに 3 つの出力が追加され、合計 9 つになりました。1 つの ACS ラックから最大 7 つのリピーター ボックス (63 個の照明器具) に電力を供給できます。複数の ACS ラックをデータ的にリンクして、1 つをマスターとして、もう 1 つをスレーブとして機能させることができます。

マンチェスター エンコーディングは伝送の耐性を向上させるために使用され、各照明器具からのフィードバック (応答データと呼ばれる) を取得するためにポーリングシステムが導入されました。損傷したケーブルや「チャタリング」ライトは、Artisan コンソールに戻る応答データ ラインにノイズをもたらし、照明器具がオフラインのように見えるため、大規模なシステムでは問題を引き起こす可能性があります。これは通常、キューの再生には影響しませんが、当時の標準であった 1.44 Mb、3.5 インチフロッピー ディスクにシステム データを保存およびバックアップしようとすると、深刻な問題を引き起こす可能性があります。

シリーズ 200 では、制御可能なチャネル (つまり照明器具)の数が(少なくとも理論上は) 1000 に増加されましたが、実際には、実用的な最大値は約 400 でした。この矛盾の理由は、照明器具が一定時間内に応答データをポーリングされなかった (したがって送信されなかった) 場合、Artisan コンソールによって「オフライン」とみなされるからです。400 を超える照明器具のシステムでは、Artisan のハードウェアの制限により、コンソールが割り当てられた時間内にすべての照明器具をポーリングすることは不可能でした。

シリーズ 200 システムのパフォーマンスは、アップグレード、変更、および改造の継続的なプログラムを通じて、その運用期間中に大幅に向上しました。これらの中心となったのは、Artisan コンソール オペレーターが利用できるプログラミング機能を徐々に改良したさまざまなソフトウェア バージョンでした。

VL4 ウォッシュ照明器具は、1991 年にシリーズ 200 照明器具シリーズに正式に追加されました。

1980 年代の終わりまでに、ムービング ライトの市場はしっかりと確立されました。この市場は、Vari-lite 自身が独力で作り出したと言っても過言ではありません。しかし、Vari-lite システムのレンタル費用の高さと、特別に訓練されたオペレーターによって Artisan コンソールからのみプログラムできるという事実が、市場の潜在能力を十分に実現するための障壁となっていました。さらに、特許の使用によって Vari-lite テクノロジーが保護されているにもかかわらず、ライバル メーカーが競合するムービング ライトを販売し始めていました。また、DMX512 プロトコルを使用して機能を制御できるコンソールも販売されていました。ムービング ライト全体のサイズと重量に関する市場の懸念もあり、照明装置に吊るせる数が限られ、多くの中小規模の制作には実用的ではありませんでした。

これらの問題に対処するために、シリーズ 300 システムが開発されました。シリーズ 300 は厳密には新しいプロトコルではなく、シリーズ 200 の開発で、処理の大部分を照明器具からリピーター ボックスに移し、Vari-lite「スマート リピーター」(VLSR、米国特許番号 5209560 ^[20]および 5329431 ^[21]を参照) を作成しました。VLSR は、Vari-lite シリーズ 200 と DMX512 データ信号を区別でき、どちらかで制御できますが、両方を同時に制御することはできません (マージ)。入力される制御信号の種類を識別すると、VLSR はそれをシリーズ 300 データに変換し、モーターを駆動するために必要な 24V 電源ラインとともに照明器具に送信します。シリーズ 300 スマート ランプ ラン (SLR) を使用して、1 つの VLSR で最大 6 つのシリーズ 300 照明器具を制御できます。

シリーズ 200 データ信号で制御される場合、VLSR はキュー情報を保存し (シリーズ 200 照明器具とほぼ同じ方法で)、生の位置情報と色情報をシリーズ 300 データとして照明器具に送信します。この場合、シリーズ 200 入力コネクタは、電源とデータの両方を供給するために使用されました。DMX512 データ信号で制御される場合、すべてのキュー情報は照明コンソールに保存され、そこから送信されます。VLSR は、DMX 信号をシリーズ 300 データにリアルタイムで変換する変換デバイスとして機能します。この場合、シリーズ 200 入力コネクタは、VLSR に主電源を供給するためだけに使用され、DMX データは別の標準 5 ピン XLR コネクタを介して入力されます。

最初のシリーズ 300 照明器具は、1992 年後半に VLSR とともにリリースされた VL5 ウォッシュでした。VL6 スポット照明器具は 1994 年に、VL7 は 1998 年にリリースされました。すべての照明器具は、それぞれの初期リリースに続いて更新されたバリエーションが開発されました。

このうち実際に作られたのは 1 台だけで、コントロール セクションは 2 つしかありませんでした。ダイレクト キューイングでは、メモリ番号をキーパッドで入力し、ダイレクト ウィンドウに割り当てて Go ボタンを押すことでトリガーします。クロスフェードでは、2 つのメモリを 1 組のフェーダーの反対側に割り当てて、キュー間で照明器具を切り替えます。システム内の各回路カードとシステムのバックプレーンは手作業で配線され、最初のオペレーターである、ユニットを作成した技術者の 1 人である Dave Berger が、オリジナルの第 1 世代ライト 17 個とともに、 The Whoや後にPaul Ankaのツアーにこのユニットを持ち出しました。このシステムは 1983 年のThe Kinksツアーでも使用され、その後、新しいシリーズ 100 コンソールと照明器具が製造されたため、引退しました。

シリーズ 100 コンソールの生産バージョンには名前が付けられず、一般的に「Vari-lite コンソール」と呼ばれていました。このコンソールには、Direct、X-Fade、Chase、Matrix の 4 つの制御方法がありました。Chase では、連続したキューを自動的に実行できますが、速度は手動で設定する必要があり、Matrix では、一部のキューの輝度レベルを 8 つのグループに分割するようにプログラムできます。キューの保存可能数は合計 256 で、そのうち 16 がマトリックスに割り当てられています。残りの 239 は、他の制御方法で使用できます。さらに、「プリセット カラー」と呼ばれる 16 個のプログラム可能なカラー ボタンが 2 バンクあり、照明器具のアクティブ制御は 16 個のグループが 2 バンクに分割できます。

その後のソフトウェア バージョンでは、「選択的保存」が可能になり、ソフトウェアの奇妙な機能により、ライトのグループ内のキュー メモリを完全に消去し、色またはビーム情報のみを保存できるようになりました。この方法で保存されたキューをトリガーすると、ライトの位置は変更されずに、ライトの色またはビーム情報が単にオーバーレイされます。1986/87 年までに、優れたオペレーターが、選択的に保存された色またはビーム チェイスを同時にオーバーレイしたダイレクト コントロールとクロスフェード コントロールの両方を使用するのが一般的になりました。

Vari-Lite Artisan コンソールは、シリーズ 100 コンソールをはるかに超える飛躍的な進歩を遂げました。物理的には、人間工学に基づいたフロント パネルを備え、210 ポンド (96 kg) とはるかに大きく重くなりました。プログラミングの快適さのために、下面は浅い角度で、上面はより大きく傾斜していました。当初、システム インターフェイスは、ACS ラックに接続された 1 本の独自のマルチ コネクタ「スネーク」ケーブルを介していました。スネーク ケーブルには、電源、双方向制御データ、およびインターコム ラインが含まれていました。通常、2 本の制御スネークが使用され、1 本が故障した場合に備えてバックアップが提供されます。シリーズ 200 とシリーズ 100 の通信データの大きな違いの 1 つは、Artisan コンソールと接続されたシリーズ 200 照明器具の双方向通信でした。VL2、VL3、および VL4 は、デジタル ハードウェアの機能状態 (合格、不合格)、ランプの状態 (オン、オフ)、ランプ電源 (正常、ショート、オープン)、器具機構の機能状態、および器具の過熱表示を報告できました。^[22]

フィクスチャ制御は、4 つの異なるパラメータに分割されました。強度、色、フォーカス、ビームは、プログラミングおよび再生セクションに不可欠な要素でした。各パラメータには、フロント パネルの左端に少なくとも 1 つのエンコーダ ホイールがあり、各パラメータに関連付けられたプリセット ボタンの横にあるため、合計 7 つのホイールがありました。パンとティルトには、解像度の高い別の大きなエンコーダ ホイールがありました。フォーカス、色、ゴボの 4 ページに 20 個のプリセット ボタンがありました。各プリセット ボタン セクションの下には、プログラマがラベルを書き込むことができるベラムのストリップ用のバックライト付き領域がありました。強度、色、ビームの横にあるシフト ボタンは、後に属性のサブセットにアクセスするために使用されました。奇妙なことに、ビーム パラメータ プリセットはゴボ情報のみを保存したため、プログラマはキューに保存するアイリスとフロストを手動で設定する必要がありました。

Artisan コンソールの写真。

プログラミング セクションの上にある左側の傾斜パネルには、器具選択パネルがありました。器具選択には、1 から 100 までの番号が付けられた 100 個のボタンが威圧的に並んでいました。その左側には、1、100、200 などのラベルが付けられた 10 個のボタンの列がありました。これらは、当時では考えられなかった 1000 個の器具をコンソールに搭載できる次のレベルの器具にアクセスするためのものでした。選択ボタンの右側には、グループ選択ボタンがありました。器具選択ボタンは、ボタンのバックライトの状態 (暗くなっている、点灯している、または点滅している) によって、プログラマーに輝度状態とオンライン ステータスも示しました。大規模なショーでは、器具の選択と選択解除は肉体的に負担の大きい作業でした。イギリス海峡を泳ぐようなものだと表現されることもあります。

中央上部パネルには、器具アイコンを表示する LCD 画面がありました。シリーズ 100 の小型の外部 CRT 画面から大幅に改善されましたが、Artisan Plus では画面付きの Macintosh が接続されるため削除されました。器具の輝度状態とオンライン ステータスは、器具選択ボタンを模倣し、タイミング状態も表示しました。この画面は、器具タイプ、器具番号、サム ホイール アドレスを割り当てることで、器具パッチにも不可欠でした。

中央下部は、テンキーのグランドマスターと再生フェーダー専用でした。2 つのクロスフェーダーマスター、2 つのダイレクトマスター、2 つのチェイスマスター、およびマトリックスマスターにより、再生機能が大幅に向上しました。記録されたキューはフェーダーに割り当てられ、フェーダーが選択され (アクティブにされ)、次に強度が上げられました。各マスターは、各フェーダーの上にある IFBC というラベルの付いた 4 セグメントのボタンを使用してマスクできます。プログラマーは、すべてのパラメータが記録されていても、たとえば強度のみがアクティブの状態でキューを再生できます。Artisan コンソールは、(最も単純なアプリケーションでは) パラメータの変更のみを記録する今日のトラッキングコンソールとは異なり、常にすべてを記録していたことに留意することが重要です。ただし、Artisan のキューに記録されるには、フィクスチャの強度状態が - ゼロより大きい強度パーセンテージ、ゼロ、またはマーク (ブラックアウトしているが準備完了) である必要があります。強度状態がアウトのフィクスチャはキューに記録されず、ヌル状態 (すべてのパラメータがデフォルト) になりました。優れたプログラマーであれば、すべてのフィクスチャがキューでアクティブになる前に適切にマーキングされていたり、一連のキューで使用されていないときに不活性のままであったりする場合、適切にプログラムされたショーであることを簡単に見分けることができます。フィクスチャ パラメータは、選択的ストアを使用してキューからフィルターすることもできます。ダイレクト マスターのキュー全体に加えて再生されるチェイス キューで特に便利です。

右側にはチェイス パネルとマトリックス パネルがありました。マトリックスには 20 個のフェーダーがあり、50 個のパッチで 1000 個のチャンネルすべてを割り当てることができました。これらのパッチはマトリックス フェーダーに割り当てられ、プログラマーはキュー内のフィクスチャー グループの輝度を制御できました。各マトリックス フェーダーの上にバンプ ボタンがあったので、手動でフラッシュするのに非常に便利でした。チェイス コントロールには、任意のキュー シーケンスを含む最大 200 個のチェイスがあり、キュー実行の方向と速度はプログラム可能でした。ただし、チェイスの各ステップは個別のキューであり、広範なチェイス シーケンスをプログラムするのは非常に難しく、面倒でした。これらのセクションの上には、キュー データの記録、フィクスチャーの開始と消灯、その他のコマンドに使用するボード コントロール ウィンドウがありました。

1995 年後半から 1996 年にかけて、Vari-Lite はオリジナルの Artisan コンソールを Artisan plus コンソールにアップグレードし始めました。アップグレードには、コントロール カード ケージ (4 枚のカードを含む) を 1 つのより新しい CPU に交換し、モノクロのタッチスクリーンをノートブック ホルダーに交換し、ネットワーク インターフェイス パネルを追加しました。視覚的なフィードバック、ディスク操作、マクロ制御を提供するために、外付けの Apple Macintosh が追加されました。Macintosh PowerPC 6100 にはディスク操作用の光磁気ドライブが含まれており、Artisan DAta Management ソフトウェア (ADAM) を使用して、Appletalk/トークン リング 10Base2 イーサネット経由でコンソールを Macintosh に接続しました。シリアル接続により、2 番目のソフトウェア パッケージ VLQ がシリアル コマンドをコンソールに送信し、マクロをトリガーできるようになりました。

もともと Artisan のバックアップ コンソールとして設計された Mini Artisan は、メイン コンソールとほぼ同じ機能を備えていました。コンソールの物理的なサイズは、電源と処理が外部の金属ケースに収められていたため、はるかに小さくなっていました。コンソールは、アンビリカル マルチ ケーブルを介してそのケースに接続されていました。通常、Mini Artisan は、ロード中に舞台裏で待機し、照明器具がオンラインになるとアクセスしていました。メイン コンソールが FOH の位置に設置されると、システム技術者は ACS ラックを介して制御を切り替えます。ショーが始まる前に、Mini Artisan は FOH の位置に移動され、2 番目の制御「スネーク」を介して接続されます。ただし、両方のコンソールはオンラインではなく、お互いを追跡していません。メイン コンソールに障害が発生した場合、Vari-Lite オペレーターは Mini Artisan で現在のキューやチェイスを実行し、舞台裏でシステムを監視していた技術者は制御を切り替える必要があります。

Mini Artisan の全体的なフロント パネル レイアウトは、Artisan とほぼ同じです。ボード コントロール、手動コントロール、およびチェイス コントロール セクションは、Artisan と同じ向きになっています。

器具の選択、制御、プログラミングはより困難でした。すべての器具の周囲にエンコーダー ホイールが 3 つしかなく、シフト ボタンでアクセスする必要がありました。エンコーダーの隣には、グループ選択、プリセット フォーカス、プリセット カラー、またはプリセット ゴボの機能を備えた 2 つのプリセット ストア セクションがありました。

Mini Artisan にはスクリーンやアウトボード モニターがないため、パッチングはボード コントロール セクションとテンキーで行いました。個々のフィクスチャの選択、キュー プログラミング、キューの選択もテンキーで行いました。また、Artisan のマトリックス セクションもありませんでした。

再生は 2 つのダイレクト フェーダーと 2 つのチェイス フェーダーに制限されていたため、Artisan でプログラムされたショーの複雑な再生は非常に困難でした。

プロトタイプのVL-Zero (VL0) は、ダイクロイック色褪せウォッシュユニットでした。オリジナルはPRGでまだ半分作動状態です。色変化のメカニズムは、ダイクロイックフィルターをビームパスにねじり入れたり外したりすることで機能しました。この設計は、計画されていたユニットのプロファイルスポット型光学系には実用的ではないことが判明しましたが、このアイデアは後に同社のウォッシュ照明器具で復活し、VL3から始まりました。^[23]

VL1 (シリーズ 100) は、それぞれ 7 つのフィルターとオープン ポジションを備えた 3 つのホイールに取り付けられたダイクロイック フィルターを使用しました。4 番目のホイールには、5 つのビーム アパーチャと 2 つのゴボが取り付けられていました。パンとチルトにはサーボ モーターが使用され、強度はヘッドの前面にある絞りによって制御されました。

上部筐体 (UPE - 可動ヘッドが取り付けられる「ボックス」) には、ランプ (APS250) の電源とデータ レシーバー カード (コンソールから受信したキュー情報を低電圧に変換するPCB ) が含まれていました。これらの情報は (主に) 配線ハーネスを介してヘッド内のサーボ アンプ カードに送信され、モーターを駆動する実際の電力が供給されました。データ レシーバー カードは、コンソールからのランプの Start コマンドと Douse コマンドも変換して APS に送信し、コンソール オペレーターがランプをリモートでオン/オフできるようにしました。

当初のランプの選択は、昼光色温度の放電ランプである GE Marc 350 プロジェクター ランプでしたが、いくつかの問題が発生したため、出力が低い 250W のランプに交換する必要がありました。

オスラム HTI 250 は、同社がオリジナルの GE MARC350 ランプで重大なトラブルを経験した後に、新しい VL2 の交換用ランプとして選択されました。品質の問題によりランプの供給が限られ、同社は新しい製品を MARC350 に基づいて開発することを望まなかったのです。Vari-Lite は、同じ理由 (良質の MARC350 ランプの供給不足) から、最終的に VL1 に HTI 250 を試しました。また、VL1 で Philips MSD 250 ランプをテストし、ある程度の成功を収めました。これらのランプの予想寿命は 1000 時間以上でしたが、その頃には VL1 は廃止に近づいていました。^[24]

1981年から1984年の間に860台が製造されました。そのほとんどは破壊されましたが、4台ほどがまだ残っていると報告されています。そのうち2台はPRGにあり、残りの2台は民間の手に渡っています。盗難にあったものもあり、まだ残っている可能性があります。

VL2 はムービングヘッドスポット照明器具で、VL1 の後継機として設計され、シリーズ 200 システムが提供する双方向通信を利用します。パン、ティルト、強度に加えて、VL2 には 16 の位置 (15 個のダイクロイックフィルターと白用の 1 つのオープン位置 - 米国特許 4800474 を参照。^[25] ) を持つ 2 つのカラーホイールが装備されていました。また、10 の位置 (9 個のゴボと 1 個のオープン) を持つ 1 つの (回転しない) ゴボホイールがありました。VL1 とは異なり、ゴボは簡単に交換してカスタムデザインにすることができました。ゴボはほとんどがアルミニウムで作られ、プラスチックの茎に固定されていましたが、Vari-lite は VL2 で使用するために新しいタイプのガラスゴボも開発しました (米国特許 4779176 を参照^[26] )。

他に 2 つの新しいビーム機能がありました。ビームの直径を変更するビーム アイリスと、ビームのエッジをシャープにしたり、柔らかくしたりするための可動式の多要素フロント レンズです。

VL2 は、VL1 と同様の HTI-250 アーク ソースを使用し、更新された APS250 ランプ電源によって駆動されます。

今日まで、Vari-lite VL2 およびその直系の後継機が実現した色とゴボの変化の速度に匹敵できる自動スポット照明器具はほとんどありません。^{[引用が必要]}

すべての Vari-lite 製品と同様に、VL2 シリーズは、多くの点で依然として最先端の技術であるものの信頼性を高めるために設計された、継続的な改善と改造プログラムの対象でした。特に、元の APS ランプ電源の設計は信頼性が低いことで有名でしたが、最終的には「X-mod」アップグレードを適用することで解決しました。これにより、ランプ点火カードへの追加の調整とともに、APS 関連の問題とランプストライクの問題の数が大幅に減少しました。アップグレードされた APS ユニットには「-X」という接尾辞が付けられました。

VL2B では、光源がアップグレードされた APS400 PSU で駆動される HTI-400SE ショートアーク放電ランプにアップグレードされました。非常に淡いブルーのダイクロイック フィルターは 3200K タングステン補正に置き換えられ、ビーム アイリス モーターは高解像度のものに置き換えられました。VL2B 照明器具は、ヘッドの背面パネルに換気ルーバーがないことで区別できます。換気ルーバーはヒンジ パネルに置き換えられ、そこから新しいランプ ベースにアクセスして電球の交換やラインアップを行うことができます。

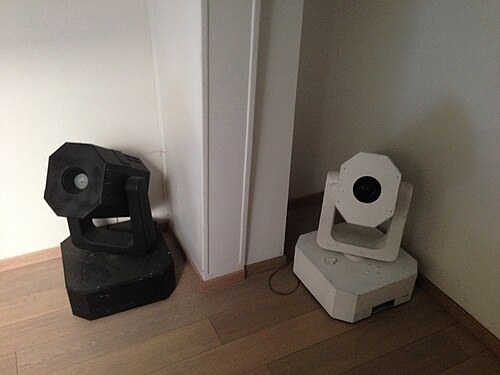

VL2C では、光源がさらに 600 W にアップグレードされ、APS600-X ランプ PSU で駆動されました。それに応じて内部の換気システムが再設計され、ヘッドの冷却が改善されました。特に、カラー/ゴボ ホイールとビーム アイリス リーフは、耐熱性を高めるためにアップグレードされました。冷却ファンの速度も増加しましたが、これにより、騒音に関する苦情がいくつかありました (特にテレビ スタジオから)。この問題に対処するために、取り外し可能な外部バッフルが、照明器具の上部エンクロージャ (UPE) の側面にある換気グリルを覆うように設計されましたが、暖かい環境では過熱を引き起こし、ランプがシャットダウンすることがありました。

VL2C には、さまざまな機能にタイミング値 (単純な速度ではなく) を適用するなど、シリーズ 200 オペレーティング システム ソフトウェアの最新バージョンで提供される追加機能の要求に適切に対応するための、アップグレードされたプロセッサ ボードも搭載されています。VL2C は、上部と下部のヘッド カバーの背面に換気ルーバーがあり、1/4 回転の Zeus クリップで固定された、より小型のヒンジ付きカラー/ゴボ アクセス ハッチがあることで外観上区別できます (以前のバージョンはスライド ハッチでした)。

1990 年代後半に、VL2C に改造が施され、Vari-lite Smart DMX ユニットを介して DMX512 照明コンソールから制御できるようになりました。英国では、残りの VL2C は最終的にさまざまな照明レンタル会社に売却されました。展示 / アーカイブ ユニット用に保管されているものを除いて、まだいくつか残っている可能性がありますが、スペア パーツの調達が困難なため、長期的には大量のレンタル在庫が維持される可能性は低いです。

VL2D: 600HTI ランプの生産終了に伴い、一部の vl2C は EML/PRG によって 700MSR ランプに転換されました。

Vari-lite VL3 は、同社がムービング ヘッド ウォッシュ照明器具を製作する最初の試みであり、スポット照明器具によって生成される、よりタイトでエッジがきついことが多い光線とは対照的に、全体的によりエッジの柔らかい光線でステージのより広い領域を照らすように設計されています。VL3 は、VL2 スポット照明器具を補完するために構築され、1987 年に (当時の) 新しいシリーズ 200 システムの一部として同時にリリースされました。外観上、照明器具は、主な特徴である、より大きな (6 インチ / 150 mm) 凸型のわずかに曇ったレンズがあることを除けば、VL2 と同じサイズとデザインでした。PAR64ランプに見られるものを模倣した、さまざまなビーム角度を備えたより幅広いレンズが当初計画されていましたが、VL3 では実装されませんでした。このアイデアは後に VL5 で復活しました。

内部的には、VL3 は、ビームの色を徐々に変化させるためにねじれた二色性フィルターを使用するという当初のアイデアに戻った (米国特許 4602321 ^[27]を参照)。これは、ウォッシュ照明器具に使用されているより単純な光学系によって実現可能になった。この光学系は、この種の色変化メカニズムを使用しても、スポット照明器具の光学系が生成するようなビームアーティファクトを生成しない。VL3 用に設計された減法のCMY (シアン マゼンタ イエロー)色混合システムは、3 つの二色性フィルターの 3 セットを備え、各セットは独立して回転可能で、シアン フィルターはランプに最も近い後部にあり、マゼンタ フィルターは前部にある。フィルターが「開いた」位置では、フィルターは光線の軸に対して端を向いているため、白色光のみが出てくる。フィルター セットを光線の経路に回転させることによって、淡いパステル調から濃い飽和色まで、さまざまな色を作り出すことができる。

同様のメカニズムが、ダイクロイック フィルターの代わりに 3 つの曇りガラスの羽根を備え、カラー メカニズムの前に設置され、狭いスポットから広いフラッドまで、さまざまなビーム拡散 / 幅の制御に使用されました。さらに、ランプ ベースを電動化することで、ビーム幅の制御も導入されました。これにより、ランプ ベースを反射鏡を通してビーム軸に沿って移動できるようになりました。

VL1 および VL2 からのもう 1 つの大きな変更点は、光源として特注のタングステン ランプを使用したことです。このランプは最大 53 ボルトで動作し、475 ワットを消費しました。このランプは、新しいタイプのランプ電源である IPS によって調光されました。IPS のIは、アークではなく誘導を表します。

VL3 は、照明デザイナーやプログラマーが VL1 や VL2 では実現できなかったような段階的な色の変化やソフトエッジのウォッシュを作成できるにもかかわらず、長期的には成功しませんでした。主な原因は、タングステン ランプが、特に暗い色に設定した場合に、長い投光距離に対応できるほど明るくなかったことです。これにより、正面照明を提供する能力が低下し、その役割は主にバックライトとビーム効果に限定されました。VL3 は、1991 年から VL4 に置き換えられ始めました。展示 / アーカイブ用に 1 台か 2 台残っている可能性がありますが、大部分は 1994 年末までに VL2B 照明器具に改造され、その後 VL2C にアップグレードされました。

ピンク・フロイドの「デリケート・サウンド・オブ・サンダー」ツアーのビデオでは、中央の円形スクリーンを囲む多数の VL3 照明器具が見られます。

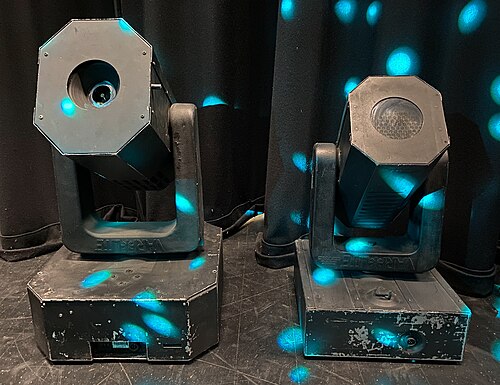

「より小さく、より軽く、より速く、より明るく」というスローガンを掲げて販売されたVari-lite VL4 は、VL3 に代わる改良品として設計された同社の 2 番目のムービング ヘッド ウォッシュ照明器具です。1990 年に初めてレンタルが開始されました。

VL4 は、サイズと重量が前モデルの約半分となり、ムービング ライト全般のサイズと重量に関する市場の懸念に大きく対処しました。VL2B で使用されていたランプを改良したカスタマイズされた 400W ショートアーク放電ランプと、化学的に明るくしたアルミニウム反射板の組み合わせにより、期待外れだった VL3 をはるかに上回る出力が実現しました。

減法混色のCMY色変換機構はVL3で使用されていたものの小型版であったが、ビーム拡散はタンブール照明にヒントを得た設計で処理され、モーター駆動の垂直の拡散ガラススラットが照明器具の前面の両側から（内部で）引き出されていた（米国特許第4972306号^[28]を参照）。VL3と同様に、ビーム幅のさらなる制御は、モーター駆動ランプをビーム軸に沿ってリフレクター内で前後に動かすことで実現された。

強度制御は機械式シャッターによって行われました (放電ランプは調光できません)。 2 番目の「ストロボ」シャッターは、できるだけ速く開閉するように設計されており、強度機構に組み込まれました。

VL4 には、VL2 および VL3 で使用されていた 8 ビット プロセッサではなく、12 ビットの Motorola プロセッサも搭載されていました。

VL3 より技術的に改良されたにもかかわらず、VL4 の小型でコンパクトな設計は、特に過熱に関して、信頼性に関する多くの問題を引き起こしました。また、高密度に構築され、比較的前重心の強い照明器具のヘッドは、高速移動の最後に意図した位置をオーバーシュートしがちでした (その後、跳ね返って戻ります)。1990 年代初頭に数週間にわたって実行された大規模なアップグレード プログラムで多くの問題に対処し、設計に 135 を超える変更を加えました。オーバーシュートの問題に対処するために、照明器具のどこかにゴム製のシーラントを少し置くだけの単純なものから、パンとチルトのメカニズムを全面的に解体し、広範囲に変更して完全に作り直すものまで、さまざまな変更が行われました。

APS400 ランプ電源の新しいコンパクトな設計は、以前の APS 電源と同様の問題を抱えていましたが、最終的に「X-mod」を適用することで、これらの問題はほとんど解決されました。

結局、照明器具のサイズが小さかったため、光源をより明るい 600 ワットのランプにアップグレードすることは不可能でした (VL2C アップグレードで実行されていたように)。競合メーカーのますます明るくなる競合照明器具と、継続的な信頼性の問題および高いメンテナンス費用が相まって、VL4 は VL5 の発売から 10 年以内に VL5 に大きく置き換えられました。21 世紀初頭以降も使用されていたものはほとんどなく、展示 / アーカイブ目的で保管されている数台を除き、現在も残っているものはさらに少ないです。Lighting & Sound Services には、完全な VL4 と VL2C が 1 台ずつ保管されています。^[要出典]

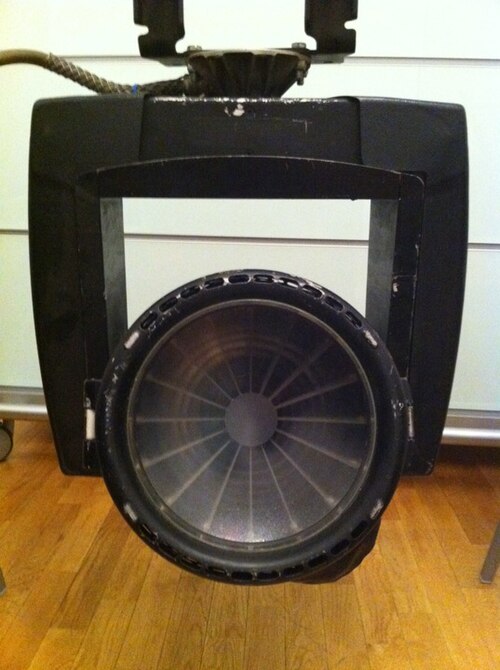

VL5は、バリライト社が製造した3番目のムービングヘッドウォッシュ照明器具で、1992年9月に発売されました。この照明器具は、Dichro-TuneラジアルCMYカラーミキシングシステムを使用しています（米国特許5073847 ^[29]および5186536 ^[30]を参照）。このシステムは、VL3およびVL4で使用されているものよりも色間の遷移が滑らかで、パステル調の色合いがより均一ですが、端から端までの移動が遅く、器具の前面に紛れもない黒い点が現れます。4組目の羽根には拡散ガラスが付いており、ビームを柔らかく/広げます。VL4とは異なり、他のビーム制御はありませんが、交換レンズを使用してネイティブビーム角度を事前に設定できます。これは、PAR64ランプのビーム角度を模倣しています（VL3で最初に提案されたアイデア）。

設計面では、VL5 は、より軽量で、よりシンプルで、より信頼性が高く、(何よりも) より安価なムービング ライト テクノロジーを求めるエンターテイメント照明デザイナーの要望に応えたものであり、専用コンソールで制御する必要はありません。これは、Vari-lite Smart Repeater (VLSR) ボックスを介して、Vari-lite シリーズ 200 データまたは DMX512-A データのいずれかで制御できる最初のシリーズ 300 照明器具でした。

どちらのデータ タイプが使用されたとしても、VL5 で使用されている主電源タングステン ランプは、標準的なステージ照明調光技術を使用してリモートで調光されます。これにより、照明器具のコストが大幅に削減され、大きな上部筐体が不要になり、残りの電子機器をユニットのヨークに組み込むことが可能になりました。ランプ自体は、フィリップスによる最新の設計で、ヘッドの高速移動によって白熱したフィラメントにかかる力に耐えられるように強化されています。

VL5 は、冷たく高強度の光線を発する「コールド ミラー」技術を採用した最初のムービング ライトで、物体や人の近くに設置しても火傷を負うことはありません。VL5 のリフレクターは、実際には非常に大きなダイクロイック フィルターで、赤外線のみを通過させ、残りの可視光線を前方に反射します。このアイデアは以前から使用されており、特に MR16 ハロゲン ダウンライト ランプで有名ですが、このレベルまでスケールアップされたことはありませんでした。プロトタイプの VL5 コールド ミラー リフレクターの製造コストは 10 万ドルとされています。このアイデアは冷光線出力を生成するのに効果的ですが、最大強度でわずか数分作動させるだけで、頭部の後端が肉が焼けるほどの温度に上昇する可能性があります。

VL5 は、ファンを必要とせず、ノイズをほとんど発生しない初の対流冷却ムービング ライトです。このため、テレビ照明やノイズに敏感なその他の用途でよく使用されています。

VL5 Arc では、575W の放電ランプが設計に導入されました。これは電子的に調光できなかったため、拡散羽根は機械的な調光器として機能する黒い金属製のものに置き換えられました。ビーム幅の制御は、当初、ジム・ボーンホースト (米国特許 5774273 ^[31]を参照) が設計した革新的な「液体レンズ」を使用して行われました。これは、2 つのプラスチック膜の間にあるレンズ豆形の空洞に液体シリカベースのゲルを送り込み、屈折率を変えて 13 ～ 34° の可変ビーム角度を実現します。ただし、この範囲は、R&D 段階で当初約束されていた範囲には達せず、一般的に十分な広さではなかったため、このクラスの照明器具からユーザーが通常期待する、幅広い範囲の柔らかいエッジの光を演出するのには役立ちませんでした。一部のユーザーがレンズに使用されているゲルのMSDSを入手し、その潜在的な毒性について懸念を表明した後、液体レンズはさらに不評になりました。これに続いて、多くの VL5 Arc が液体レンズなしでレンタルされ、代わりにオリジナルの VL5 用に設計された同じ固定焦点レンズの範囲が使用されました。

オリジナルの VL5 は VL4 よりも幅広いグリーンの色合いを提供していましたが、その機能を有効にしたことで、淡いブルー、昼光色、スチールのブルーの色合いを作り出す能力が損なわれていました。これらの色合いは、特に劇場やテレビで働く照明デザイナーにとって便利です。VL5B には代替フィルター セットが搭載され、淡いブルーを作り出す能力は回復しましたが、使用できる色の総数、特に青緑色の範囲の暗く、より彩度の高い色合いは減りました。その結果、VL5B は主に劇場やテレビの制作で使用され、これらの分野では、その特殊な色の範囲が特に要求されることが多くなりました。VL5B は、オリジナルの VL5 と同じ 1000W タングステン ランプを使用し、リモート ディマーで駆動します。

VL5 は、Vari-lite 社で最も長寿命の製品であり、これまでに製造されたあらゆる種類のステージ照明ユニットの中でも最も人気のあるユニットの 1 つであり、3,500 台以上が製造されています。そのシンプルな仕組み、メンテナンスのしやすさ、全体的な信頼性により、ほぼ 20 年間照明スタッフの間で人気を博しており、2010 年現在でも多くのレンタル会社からレンタル可能で、世界中のステージを照らし続けています。クラシックな PAR64 Parcan ランタンにヒントを得た、滑らかでエレガントな 1990 年代初期のデザインは、時代遅れにならず、より現代的な機器と一緒に使用しても「最新」に見えます。ヘッドの基本的な外観は、VL6 の外観とともに、シリーズ 300 以降の多くの Vari-lite 照明器具に引き継がれています。

VL5アーク+ / VL5+

2008年、PRGは、VL6C+を作成するためのアップグレードと同様に、オリジナルのシリーズ300 VL5照明器具のアップグレードを実施し、VL5+照明器具を作成しました。これには、配線ハーネスの交換、モータークラッチのアップグレード、パンストップの改善、カラーミキシングと拡散ブレードを制御するリニアアクチュエータの交換、新しいアップグレードされたヨーク脚カバー、改善されたUVガラス、換気の改善、より効率的な反射鏡、および照明器具間の色の一貫性を高めるための新しいDichro*Tuneカラーブレードなど、信頼性とパフォーマンスを向上させるためのいくつかのアップグレードが含まれていました。VL5アークにも「+」処理が施され、新しいソリッドステートイグナイターにより再点火時間が1分に短縮され、器具自体にランプドーズスイッチが装備されました。^[32]

VL5 LED

2019年11月にVL5 LEDウォッシュが発表されました。^[33]

VL5L / PRG5L

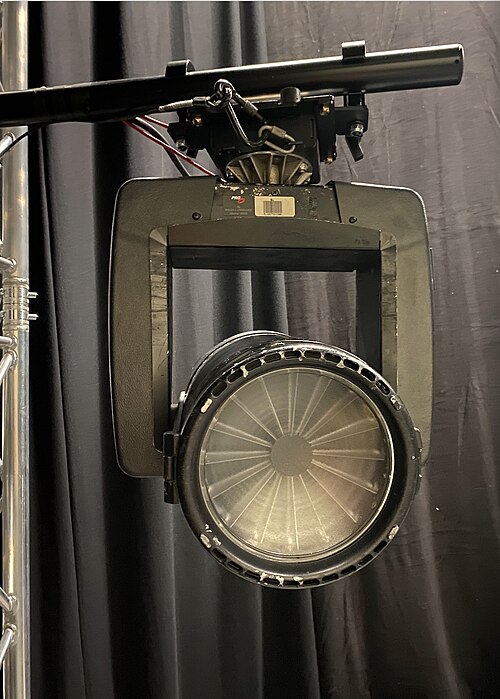

2022年にPRGはPRG 5L Wash ^[34]照明器具を開発しました。これはオリジナルのVL5照明器具ハウジングを使用したLED改造品であり、照明器具の象徴的な外観を維持しながら現代風にアレンジしています。ランプ付き器具の背面は取り外され、340W RGBW LEDエンジンに置き換えられました。照明器具の従来の中央部分の大部分は取り外され、拡散ブレードのみが残され、その背後にはフレネルレンズが配置されています。拡散ブレードはまだ機能しています。

この照明器具は 16 ビット RGBW カラー コントロールを備えており、LED テクノロジにより初めてストロボ効果を実現します。

この照明器具は真の DMX 制御です。スマート リピーターは必要ありません。これは、DMX 入出力と True1 電源入出力用の接続部を収容する非常に小さな上部筐体を取り付けることで実現しました。上部筐体の側面は非常に小さいため、照明器具は元の VL5 のベースレスな外観を維持しています。ヨーク レッグには小さなカラー スクリーンが取り付けられており、器具の DMX アドレスを設定できます。照明器具は 23 の制御チャネルを使用します。

クイック リリース トラス フック プレートが上部エンクロージャに取り付けられています。上部エンクロージャに組み込まれている 4 本の脚を引き出すと、このプレートを取り外して照明器具を床に取り付けることができます。

PRG 5L Wash は新しい照明器具ではありません。確かに、ユニットは 1990 年代の日付が刻印されたオリジナルの VL5 であることは明らかですが、デザイナーが照明器具の象徴的な外観を維持して目を楽しませる効果を実現し、LED 時代にコンパクトでほぼ無音のウォッシュ照明器具を提供できるという素晴らしい革新です。

Vari-lite VL6 は、シンプルで軽量、レンタル費用が安いムービング ヘッド スポット照明器具として VL5 を補完するように設計されましたが、市場に登場したのは 1994 年中頃、つまり VL5 のほぼ 2 年後でした。シリーズ 300 照明器具として、Vari-lite Smart Repeater (VLSR) ユニットを介して、Vari-lite シリーズ 200 データまたはDMX512のいずれかで制御できます。

珍しい「サイクロプス」設計には、カラー用とゴボ用の 2 つのホイールのみが搭載され、それぞれ 12 の位置 (1 つはオープン) があります。VL6 のダイクロイック フィルターとゴボは、2 つのホイール間で交換可能でした。ゴボを両方のホイールにセットしてビーム パスに配置すると、電動レンズの焦点を調整することで、それらを「モーフィング」できます (米国特許番号 5934794 ^[35]を参照)。ダイクロイック フィルターを両方のホイールに配置すると、単一のホイールで提供される基本パレットを超える追加の色を作成できますが、この可能性は広く検討されていません。

VL6用に設計された非常に小さなガラスゴボに非常に高解像度のデザインをレーザーエッチングする新しいプロセスがVari-liteによって開発され、特許を取得しました（米国特許第5728994号^[36]を参照）。

光源には今回もカスタムの HTI-400 放電ランプが選ばれ、機械的な調光とファンで照明器具のヘッドを冷却する必要がありましたが、これらは以前の照明器具で使用されていたものより小型で、かなり静かでした。VL5 と同様に、反射鏡として二色性の「コールド ミラー」が使用されました。VL5 と同様に、VL6 には上部エンクロージャがなく、新しいモジュール式のラック マウント バージョンの APS 電源 (APS6) が設計され、VLSR を介してランプにリモートで電力を供給します。1 つのラックに一度に 6 つの APS6 ユニットをマウントできます。

APS6 と全体的な形状が同じ調光モジュール (C3) も設計され、共通の VLSR を介して同じランプ PSU ラックから VL5 と VL6 のランプに同時に電力を供給できるようにしました。しかし、ヨーロッパでは C3 回路の制限により、230 V バージョンの VL5 ランプを最大輝度まで上げるには不十分な電圧しか生成できず、出力が薄暗く黄色く見えました。また、VL6 ランプを「混合」VLSR の調光された主電源に誤って接続する可能性があり、その場合ランプは即座に永久に使用できなくなります。その結果、VL5 ランプは主にサードパーティの調光器で駆動され、VL6 は APS ラックで駆動され続け、2 種類の照明器具は通常、別々の VLSR で動作していました。

VL6 の軽量設計により、以前の Vari-lite スポットよりもはるかに高速な移動が可能になりましたが、これは VL6B アップグレードで追加された重量によって損なわれました。

1998 年に実施された VL6B のアップグレードでは、13 ～ 35° の範囲のより広い絞りのズーム レンズと、5+1 の位置を持つ追加の回転ゴボ ホイールが追加されました。これにより、照明器具のヘッドにかなりの重量が追加され、前部が重くなり、バランスを保つためにカウンターウェイトが必要になり、ヘッドの後ろの外側にボルトで固定されました。

VL6C では光源が 600 W にアップグレードされ、ヘッドの冷却、耐熱性の向上、APS6 ランプ電源のアップグレードなど、相応の対策が講じられました。

2007年12月、^[37]生産リソースグループ (PRG) は、1,200 個の VL6C 照明器具の在庫全体をアップグレードし、700W のショートアーク放電ランプに対応できるようにしました。回路基板とモーターの信頼性を向上させるために、エアフローシステムに変更が加えられ、すべてのモーターとパン/チルト機構の配線とコネクタがアップグレードされました。イグナイターの改良により、ホット再点火時間が 8 分から 1 分に短縮され、新しいランプ ドーズ スイッチが取り付けられ、照明器具自体でランプ電源を切断できるようになりました。この VL6C のアップグレード バージョンは、VL6C Plus と呼ばれています。^[38]

VLM は、VL5 ヨークに取り付けられた両面ミラーで、ミラーが連続的に回転できるように工夫されています。部分的には、太いビームを生成できる可動ミラー効果に対抗するために開発され、部分的にはユニークな照明効果として、限られた数だけ生産されました。

VL7 スポット照明器具は、はるかに大きなデザインへの回帰を示しています。シリーズ 300 照明器具として、Artisan コンソールからのシリーズ 200 データ、または VLSR ユニットを介してサードパーティの照明コンソールからの DMX512 データのいずれかで制御できます。光源には、色温度 5600K の Philips MSR 700 SA ランプが選択され、新しくアップグレードされた APS6 ランプ電源からリモートで駆動されます。

VL7 は、その前身モデルと同様に、いくつかの革新を特徴としていました。まず第一に (少なくともマーケティングの観点から) CVF カラー システムです。これは、ホイールやねじれフィルターではなく、比較的大きく、楕円形のダイクロイック フィルター プレートのペアを備えており、垂直面と水平面で移動できます。各プレートには 3 つの基本シェードがあり、長い水平面全体で融合するように注意深く段階的に調整されています。垂直面では、3 つの基本シェードがレーザーで段階的にエッチングされ、上部は完全に飽和しているが、下部は完全に透明になっています。1 つのフィルター プレートには赤、緑、青の色があり、もう 1 つのフィルター プレートにはシアン、マゼンタ、黄色の色があります。米国特許番号 5825548 ^[39]と 5969868 ^[40]は、CVF カラー システムの背後にある概念について説明しています。両方の特許でカラー ホイールについて言及されており、完成した照明器具には固定位置ホイールが含まれていました。これはカラーとゴボの両方を搭載できましたが、主に後者に使用されました。また、合計 6 つの位置を持つ回転ゴボ ホイールと、最大 7.25 Hz で動作できるストロボ シャッターもありました。

さらに、より微妙な革新として、新しい集光光学系の使用が見られました。これにより、正しく設置しないと「ホットスポット」が発生しやすい以前のバリライト照明器具によって生成されたものよりもはるかに平坦で均一なビームが保証されました。VL7のこのコンポーネントの背後にあるアイデアは、米国特許番号6123436に記載されています^[41]

光学的卓越性の追求は、5～40°のビーム角度範囲で前例のない8:1の比率を特徴とする、ほぼ投影品質のズームレンズで継続され、その非常にコンパクトな設計によってさらに注目に値する特徴となった（米国特許第6046861号^[42]を参照）。

これらの革新と Vari-lite のこれまでの経験にもかかわらず、VL7 の開発は問題だらけでした。1997 年に最初に発表されたものの、1998 年まで市場にリリースされませんでした。スケジュールの遅れ、予算超過、十分なテストが行​​われなかったため、VL7 照明器具の最初の製造ロットはすぐにさまざまな初期トラブルに見舞われましたが、ほとんどの場合、すぐには解決できませんでした。そのため、技術者は故障した部品を交換することしかできず、故障の原因となっている問題を修正することができませんでした。たとえば、CVF の問題により、フィルター プレートを駆動するベルトの歯が柔らかくなり剥がれてしまいましたが、原因をたどってみると、比熱容量の高い材料で作られていた駆動ギアにありました。これが判明するとギアを交換できましたが、その前にすでに数百本のベルトの交換が必要でした。 CVF のさらなる問題により、（高価な）フィルター プレートに亀裂が生じましたが、これが必ずしもビーム出力の品質に直ちに影響するわけではありませんでした。

CVF の機械的なバグが修正された後でも、変化の開始色と終了色の間を、緑色のさまざまな色合いで通過することがよくあるという事実は変わりませんでした。すべての加法混色 (RGB) または減法混色 (CMY) は、一次色と二次色の間でクロスフェードするときに三次色を生成しますが、美観上好ましくない方法で視覚的に支配的になることがあります。これは常に、色の変化の開始時と終了時の色相の産物であるため、調和する可能性が高くなります。緑は、ユーザーにはこれに対する好ましい代替とはみなされず、オペレーターによってプログラミングによる回避策が開発されましたが、複数のキューに適用するには時間のかかるプロセスであり、色の変化の速度が低下しました。

この照明器具は、Artisan から制御するために必要な新しいシリーズ 200 ソフトウェア バージョンが完全に準備される前にリリースされたため、最初は、Vari-lite 以外のコンソールから DMX 照明器具としてのみ制御できました。

照明器具内の一部のサブアセンブリの位置によりメンテナンスが複雑になり、特に Pan ユニットの交換が困難であることが判明しました。

VL7 には、以前の Vari-lite 照明器具よりも多くの冷却ファン (合計 4 つ) が搭載されており、「実質的に無音の動作」というマーケティング上の主張にもかかわらず、ファンが発する騒音はユーザーには気付かれずにはいませんでした。

VL7B では、固定カラー/ゴボ ホイールが 4 枚葉の電動シャッター ゲートに置き換えられました。このシャッター ゲートは、ビームのエッジをマスクするのに使用でき、50° 回転できます。ストロボ シャッターの最大速度もわずかに増加し、8 Hz になりました。

VL7 のデザインは、シリーズ 300 の仲間と比べると、長続きしませんでした。扱いにくい形状、サイズ、重量、騒音、メンテナンスの難しさ、初期の信頼性の欠如が相まって、照明技術者、オペレーター、デザイナーの間で不評でした。この頃までに、Vari-lite が特許を精力的に守っていたにもかかわらず、競合メーカーから同じ機能とより明るい出力を提供する代替品がすぐに入手可能でした。多くの VL7 (ほとんどではないにしても) は、最終的にサブディストリビューターやレンタル業者によって VLPS 代理店に返却され、制作のために特別に要求された場合のみレンタルされました。

VL2416 と同様に、VL2000 スポット シリーズはレンタルだけでなく、直接購入することもできます。このシリーズは、2000 年代初頭に VL2201 スポット フィクスチャから始まりました。

VL2201

これは基本的に、MSR400 ショート アークランプ用のアーク電源と電子機器およびモーター用の低電圧電源を収容する上部筐体 (UPE) を備えた人気の VL6b の DMX バージョンでした。この軽量照明器具には、VL6 シリーズと同じ 11+1 スロット固定ゴボ ホイール、5+1 スロット回転ゴボ ホイール、エッジ コントロール、3:1 ズーム、11+1 スロット カラー ホイール、およびストロボとしても機能するシングル ブレード調光機構が搭載されていました。

初期のシリーズ 200 および 300 照明器具と同様に、カラーおよびゴボ ホイールの速度が非常に速いため、他のブランドのスポット照明器具では実現できない効果が得られます。電子フォーカスにより、ゴボ間のモーフィングが可能になります。

2201 器具には、フラットビームまたはピークビームを可能にするランプ調整機能を備えた滑らかなコールドミラー反射鏡が付いています。

VL2202

VL2202照明器具はVL6c器具と非常によく似ていました。仕様はVL2201と同じですが、19〜35度の3:1ズーム範囲、完全に平坦なビームのためのファセットコールドミラーリフレクター、およびより高い出力のためのMSR700ショートアークランプを備えています。Vari Liteは、2201器具を2202器具に変換できるようにアップグレードキットを製造しました^[43]

VL2201 は製造中止となり、VL2202 は「VL2000 Spot」に名称が変更されました。

VL2000 ウォッシュ フィクスチャは、当初は VL2402 として製造されました。スポット レンジの名前が変更されたのと同時に、VL2000 ウォッシュに名前が変更されました。VL2000 ウォッシュは、スポット レンジと同じサイズとデザインで、レンジ全体で一貫した吊り下げ構成を実現します。このフィクスチャは、MSR700 ショート アークランプ、同じ非常に高速な 11+1 スロット カラー ホイール、および 3 ホイール CYM カラー ミキシング システムを備えており、ほぼ無制限の色範囲を実現します。このより伝統的なホイール ミキシング システムは、VL5 および VL2416 ウォッシュ フィクスチャで採用されていた以前の Vari Lite Dichro*Tune ラジアル カラー ミキシング システムとは異なります。

この照明器具には、ストロボ効果を可能にするシングルブレード調光システムと、12 ～ 57 度のビーム角度に対応するズーム光学系が搭載されています。

VL2000 ウォッシュは DMX 専用の器具です。

VL2000 シリーズの照明器具は製造中止となり、スポットとウォッシュでのカラーミキシング、より高トルクのパンおよびチルト モーター、改良されたガラス調光システムを特徴とする VL2500 シリーズに置き換えられました。

多くのサービス部品は、VL6 から VL2500 まで互換性があります。

番号で指定されているにもかかわらず、これは VL7 に続いて製造された最初の新しい照明器具であり、そのためアメリカのクルーの間では非公式に「VL8」と呼ばれていました。VL2416 は、実際に購入できる最初の Vari-lite 照明器具であったという点で、Vari-lite のビジネス モデルに大きな変化をもたらしました。以前の照明器具は、レンタルのみで入手可能であったことは有名でした。

ヘッドは VL5 Arc のヘッドをベースとしており、放射状の CMY カラー混合と、ストロボ効果も提供できるほど高速な機械式シャッター調光機能を備えています。

液体レンズは廃止され、代わりに新しいタイプのズーム光学系によってビーム幅が制御されるようになりました (米国特許 6809869 ^[44]を参照)。これは 2 枚のガラス板を使用します。1 枚の表面は数十個の小さな (<10 mm) 凸レンズで覆われており、もう 1 枚には対応する凹面のくぼみが成形されており、そこにレンズが正確に収まります。プレートを合わせると、実質的に平らなガラス片が形成され、光は影響を受けません。プレートを離すとビームの角度が大きくなり、非常に短い移動範囲 (<25 mm) で非常に広い角度範囲 (この照明器具では 5～55°) が生成され、コンパクトな設計で高速操作 (端から端まで 1.2 秒) が可能になります。同様のシステムは、可変ビーム角度機能を備えた 21 世紀初頭の LED 舞台照明器具で動作しているのを見ることができます。

これは自己完結型の照明器具であるため、ランプ電源と DMX 関連の電子機器を搭載するために上部筐体 (UPE) が設計に復元されました。

VL2416 は DMX データでのみ制御可能でした。独自の Vari-lite コンソールから制御する機能はありませんでした。

VL2500 は、より優れたパフォーマンスを提供する VL2000 シリーズの照明器具の強化版ですが、VL2500 シリーズは VL2000 よりも VL3000 との共通点が多くあります。

VL2500 スポットでは、絞り、ズーム、エッジ コントロールなどの機能を維持しました。11+1 固定ゴボ ホイールと 5+1 位置回転ゴボ ホイールは、以前の VL2000 スポットと同じでした。11+1 カラー ホイールも搭載されており、Vari*Lite 照明器具で有名な、照明の速いカラー バンプを実現できますが、類似点はこれだけです。VL2500 スポットは、完全な CYM カラー ミキシング、フル レンジのガラス ディマー ホイール、高速ストロボ効果のためのツイン ブレード シャッターを提供しました。これは、VL2000 のシングル ブレード ディマー/シャッター パドルよりも大幅に改善されています。パンおよびチルト モーターは、VL2000 シリーズよりもトルクが大きくなっています。

上部の筐体には、700W MSR ショートアーク ランプを駆動するアーク電源、電子機器を駆動する低電圧電源、およびデジタル ディスプレイ LCD PCB が含まれていました。制御メイン コントロール PCB は、VL2000 シリーズに見られるメイン コントロール PCB と補助カードのように分割されるのではなく、ヨーク レッグ内に収納されていました。PCB は、ヨークのベースにあるファンによって強制冷却されていました。反対側のヨーク レッグには、メイン リレー、チルト モーター、およびイグナイターが含まれていました。

VL2500 Wash は Spot と物理的に同一で、ズーム、調光ストロボ、CYM カラーミキシング、および Spot に搭載されている 11+1 固定カラーホイールを備えています。

VL2500シリーズは、2017年に発売されたLEDベースの照明器具のVL2600シリーズに置き換えられました^[45]

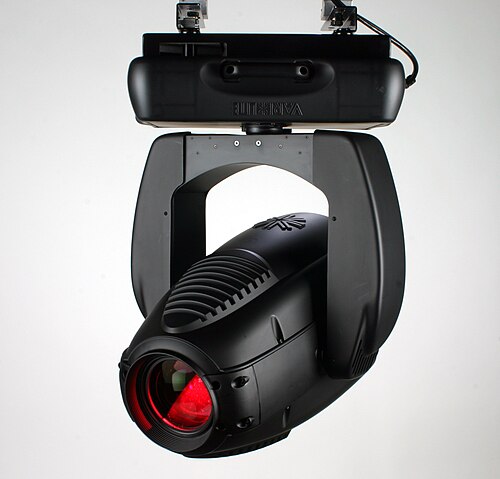

VL 3500は3000シリーズに似ています。^[46]

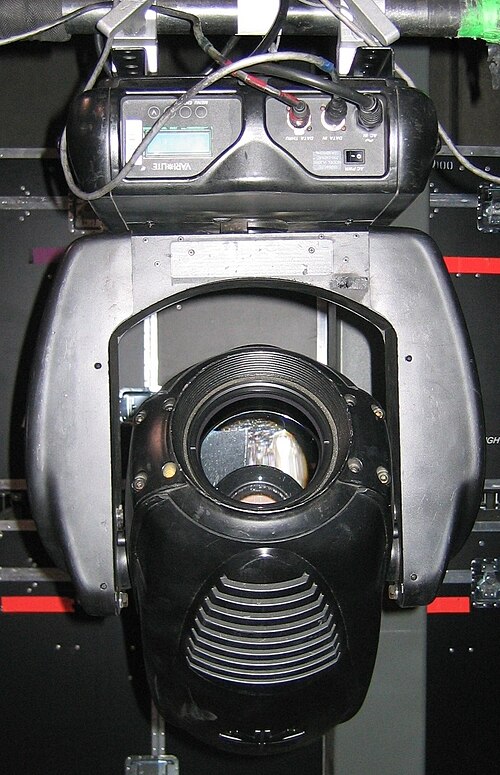

VL3000 スポットは、1200W のムービング ヘッド照明器具でした。当時の類似の照明器具には見られなかった多くのハイエンド機能を備えていました。回転式でインデックス可能な 3 つのゴボ ホイール、10 ～ 60 度の巨大なズーム、フォーカス、ガラス調光ホイールによるフル レンジ調光、高速デュアル ブレード ストロボ メカニズム、固定式交換可能カラー ホイール、CYM カラー ミキシング システム、可変 CTO ホイールなどです。レンズ システムは、光路をきれいに保つために密閉された金属ボックスに収納されています。すべてのレンズは、3 本のネジを外して光学ボックスを開けることでアクセスできます。

この器具は 28 チャンネルの単一モードを備えており、合金やプラスチックの部品を多く使用しているにもかかわらず、重量は 41kg です。UPE にはハンドルが組み込まれていますが、ヘッドの球根状のデザインとパン ロックやチルト ロックがないため、もう 1 組の手がないと操作が困難です。

VLXウォッシュは2010年にフィリップス社から発売された照明で、LED技術を採用し、プログラム可能です。^[12]

VLM (Vari*Lite Mirror) は、自動化されたヨークであらゆる照明器具を提供することができないという問題を解決するためのブレーンストーミング セッションの結果です。Vari-Lite は、基本的に 300 シリーズ ヨーク内に取り付けられた両面金属ミラーであるユニットを設計しました。傾斜エンド ストップが削除されたため、ユニットはその軸上で連続的に回転できるようになりました。

このユニットは、ベルギーのテレビ番組シリーズで、Robert Juliat 1200w プロファイルシリーズと組み合わせて使用​​され、大成功を収めました。ただし、生産されたユニットの数は限られており、主流の製品にはなりませんでした。

VLDi (Vari*Lite Dimmer インターフェース) は、従来の調光ユニットとシリーズ 200 制御システム間の 96 チャンネル 0～10 V アナログ インターフェースでした。各ユニットは、使用可能な 1000 の制御チャンネルのうち 100 を占有し、Artisan 制御コンソールにかなりの潜在能力を与えました。しかし、当時はショーの照明デザイナーと Vari*Lite オペレーターが別人であることが多く、多くのデザイナーが従来の照明コンソールを保持することを選択しました。さらに、Artisan はムービング ライトを制御するように設計されていたため、従来の照明デスク オペレーターが使用するツールの多くを提供していませんでした。

VLDi にとって最後の決定打となったのは、照明業界がDMX512プロトコルに大規模に移行したことでした。

VLDi の頭文字の「i」は、製品に関するすべての口頭および書面によるコミュニケーションで一般的に使用されています。これは、Vari-lite Deutschland (VLD) の頭文字との混同を避けるためです。

シリーズ 200 ACS ラックのシングル出力バージョン。主にテスト目的および小規模 (2 ～ 4 個のフィクスチャ) 実装向けに設計されています。

旧式の VLDi の代替として導入された Vari-lite Smart DMX ユニットは、シリーズ 200 データを DMX512 データに変換し、Vari-lite 独自の Artisan コンソールから従来のサードパーティ製調光器を制御できるようにしました。これは主に、VL5 のランプに電力を供給する調光器を制御するために使用されましたが、2 つ目のコンソールとオペレーターを必要とせず (コストもかかりません)、ステージ照明システムの「従来の」部分を制御するためにも使用されました。

Smart DMX のアップグレードである UDM により、Artisan Plus コンソールは DMX-512 を介してサードパーティの可動器具をパッチし、制御できるようになりました。UDM ごとに 1 つのユニバースで最大 64 個の器具を制御できるようになりました。

ピンク・フロイドの「デリケート・サウンド・オブ・サンダー」ツアーのために設計された特注の特殊効果装置。4台が製造され、それぞれマニー、モー、ジャック、クロイドというニックネームが付けられた。^[47] これらはモーター駆動のミラーアレイを備え、（主に）観客の上に複数の狭い光線をスキャンし、高出力レーザーを使用してこのような効果を生み出すことに伴う視覚への潜在的な危険を回避した。

Irideon, Inc. は、1994 年に Vari-lite によって設立された子会社で、それまでは想像することしかできなかった方法で建物や屋外構造物を劇的に照らすことができる色を変える照明器具を提供することで建築照明市場をターゲットにしていました。

当初は、AR500 と AR5 という 2 つの Irideon 照明器具が製造されました。

イリデオン社は、株式市場での取引初年度にバリライト社が経験した困難な状況の結果として、1998年11月にエレクトロニック・シアター・コントロールズ（ETC）に売却されました。^[48] ETCの管理下で、AR50が完成し、2つの新しい照明器具、AR6とAR250が開発されました。

一部の Irideon 照明器具のマニュアルは、ETC から引き続き入手できます。

時系列順:

屋外での使用向けに設計され、グレーの粉体塗装で仕上げられた、金属製ケースに入った大型の照明器具です。

パン機能とチルト機能は電動化されていないため、この照明器具は真のムービングライトとはみなされない可能性があります。

色は、VL5 用に開発されたものと同じ放射状の DICHRO*TUNE 機構を使用して作成されました。VL5 と同様に、ビーム幅を変更するための拡散羽根のセットもありました。照明器具は内部ランプ電源によって駆動される 500W 放電ランプを光源として使用していたため、強度を制御するためにさらに 1 セットの黒い金属羽根が使用されました。

ヘッドの長さが約 300 mm の非常に小型の照明器具で、黒または白の仕上げが用意されており、屋内での使用向けに設計されています。パンとチルトを含むすべての機能が電動化されているため、AR5 は真のムービング ライトとなっています。

色、強度、拡散は、AR500 で使用されたメカニズムの小型版によって処理され、1 セットあたり 16 枚ではなく 8 枚の羽根のみが使用されました。

光源は内部電源から電力を供給される 35W 放電ランプでした。

AR5 の埋め込み式非可動バージョン。標準の天井タイルの領域内に収まるように設計されたケース内に取り付けられており、ダウンライト アプリケーションでの使用を目的としています。

AR5 の大型バージョンで、すべての機能が電動化されています。開発は Irideon の Vari-lite 所有下で開始され、ETC によって完了したようです。

オリジナルの AR500 の小型バージョン (および派生バージョン)。非電動のパンおよびチルト機能と 250W 放電光源を備えています。
