ユニバーサル電子テストチャート

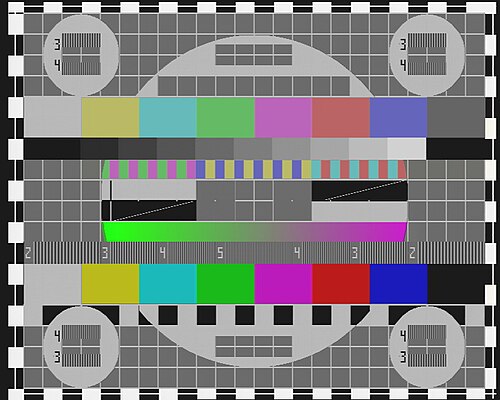

UEIT - ユニバーサル電子テスト チャート(ロシア語: УЭИТ - Универсальная электронная испытательная таблица ) は、アナログSECAMカラー標準で動作する TV をテストするために設計されたソビエト/ロシアの テスト カードです。^{[1] [2] [3]}

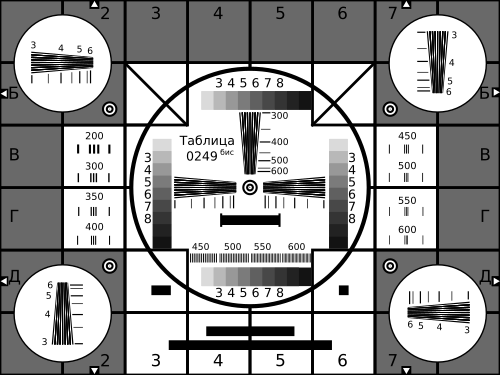

UEITは、非公式に「カラー防止表」（TCP）[ ^5]と呼ばれたモノクロのТИТ-0249テストカード^[4]の後継として、 NIIラジオ科学研究所のNGデリュギンとVAミナエフによって開発された。 ^{[6 ] [7]}これは、ソ連がカラーテストカードを作成する2度目の試みであった。1954年に初期のプロトタイプNIIR/SECAM IVカラーテレビシステムと組み合わせて行われた以前の取り組み（ТИТ-0154テストカード）^{[8]は、通常の}SECAM III Bに取って代わられて以来である。 1967年の十月革命50周年の年に、モスクワとレニングラード（現在のサンクトペテルブルク）の両方でカラー放送が始まった。

UEITの最初の3つのプロトタイプバージョン（そのうちの1つはハンガリーのHTV TR.0782テストカードの修正版であったが^{[9] 、すべてまとめて}UEIT-1と呼ばれていた）を使用した実験的な放送は、1970年にオスタンキノタワー送信機から開始され、その結果が現在のバージョンのテストパターンの作成に使用されました。この新しいバージョンはUEIT-2と呼ばれ、1971年に導入され、 1986年までにGOST承認のいくつかの修正が行われ、ソビエト連邦全土の地上放送とポイントツーポイントリンクで使用されました。^[10]

UEITのプロトタイプと現在のバージョンは、ソビエトのテレビサービスで使用されていました。6つの全国チャンネル（「第1プログラム」、「全連邦プログラム」、「モスクワプログラム」、「第4プログラム」、「第5プログラム」、「第6プログラム」）と第3プログラム/地域局です。^[11]また、エストニアSSR、^[12] ラトビアSSR、^[13] リトアニアSSR、^[14] キルギスSSR、ベラルーシSSR、ウクライナSSR、^[15] カザフSSR、タジクSSR、グルジアSSR 、キューバなどのソビエト連邦共和国とその同盟国でも使用されました。ソビエト連邦崩壊後も、ロシアと一部の旧ソビエト連邦共和国と同盟国で使用され続けました。^{[16] [17] [18] [19]}

2019年後半までにロシアでDVB-T2規格を使用したデジタル放送への切り替えに伴い、このカードはデジタル版に置き換えられました。 ^{[20] [21]}

UEIT により、画像のジオメトリや、明るさ、コントラスト、彩度などの画像設定を調整できるようになりました。ブラウン管のフォーカスやラスター歪みなど、その他のより技術的な調整も可能でした。

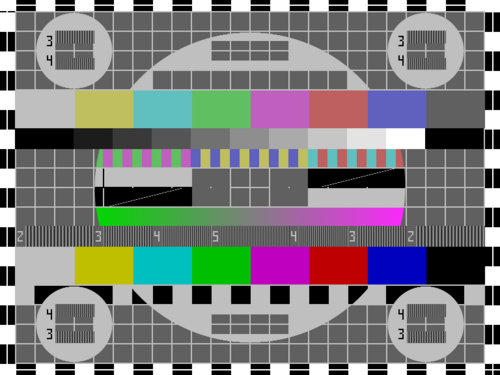

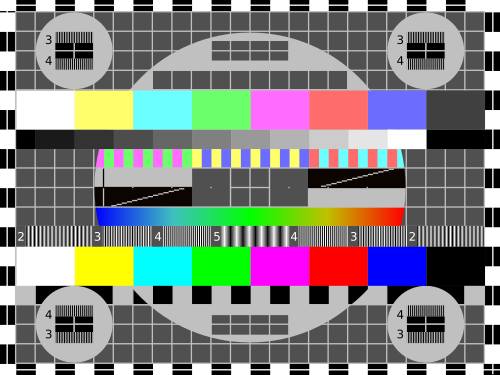

カードには次の要素が含まれています。

• グリッド ボックス- テーブルの背景を構成します。CRTコンバージェンスの調整が可能になり、テスト カード要素を「行」番号で簡単に参照できます (以下を参照)。
• 小さな円- 3、4、17、18 行目にあり、格子と同じ機能を持ちます。
• 中央の十字線- 大きな円の中央にあり、CRT 上でのさらなる収束と画像の中心調整を可能にします。
• 表の境界- 適切な画像ジオメトリとオーバースキャンを設定するための基準マーク。
• 円- 垂直方向と水平方向のラスター スキャンの歪みを修正する方法を提供します。
• カラー バー-色の彩度を調整するための 2 セットのバー (行 6 ～ 7 で彩度 75%、行 14 ～ 15 で彩度 100%) 。
• グレースケール-明るさ、コントラスト、ホワイトバランス、黒レベルを設定できる 8 行目のバーのセット。
• 対照的な色のストライプ- 9 行目にあり、色の変化を確認できます。
• 斜めのストライプ- 10 行目から 11 行目にあり、インターレースの精度をチェックできます。
• スムーズな色の変化- 12 行目では、フルカラースペクトルにわたる色の直線性、または緑からマゼンタへの変化を確認できます。
• 格子- 13番線に位置し、解像度と画像の焦点を評価するのに役立ちます。2、3、4、5MHzの周波数の正弦波信号のバーストによって形成され、220、330、440、550の水平テレビラインの解像度に対応します。^[22]
• 黒と白の四角- 16 行目に交互に表示される四角は、ビデオ チェーンの周波数応答を評価するためのものです。
