フィリップス PM5540

フィリップスPM5540は初期の電子ビデオ信号発生器で、モノクロ テストカード^{[3]を生成した。これは、広く普及した}フィリップスPM5544や、後者の関連したフィリップス円形テストパターンファミリーの白黒の前身であると考えられている。パターンの内容とレイアウト、およびジェネレータは、1965年から1966年にかけて、コペンハーゲン南部のアマー島にあるフィリップスTV＆テスト機器研究所で、デンマークのエンジニア、フィン・ヘンディル [da]（1939年～2011年）によって設計、製造された。^[4]

オーストラリア、スペイン、アラブ首長国連邦、^[5] デンマーク、^[6] イスラエル、^[7] カタール、オランダで使用されています。^{[8] [9] [10] [11] [12] [13]}

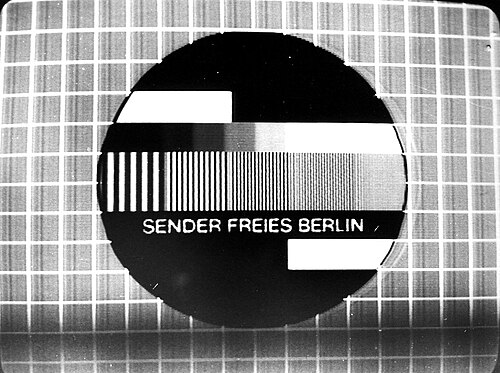

PM5540テストカードの大幅に改造された変種（境界城郭やその他の改造がない）は、 1966年から1982年までアイスランドのSjónvarpið / RÚV ^{[2] [14]で使用され、また}ドイツ公共放送協会ARDの3つの地域放送局（ベルリン放送、南ドイツ放送、南西放送^[15]）でも使用されました。^[16]

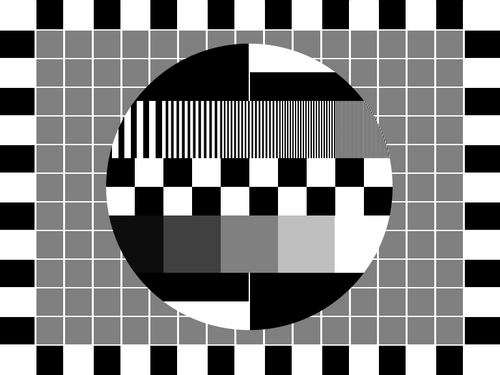

メインテストカードの特徴: ^{[17] [3]}

• 背景- 14 x 10 の正方形のグリッド。各正方形には 2ラスター スキャンラインの太さの白い境界線があります。
• 黒と白の正方形- 境界線の周囲、四隅は白です。
• 円- 直径は 440走査線です。
• 定義ライン- 0.8、1.8、2.8、3.8、4.8  MHzに対応する格子。画像帯域幅と関連する水平解像度の測定を可能にします 。
• 階段- 5 段階のグレースケール線形グラデーション。
• 背景- 均一な 50% 明度のグレーの背景。
• 針脈- 黒の背景に白の脈。

メインの「完全なパターン」の他に、ハードウェアは「交差線」、「黒/白のステップ」、「定義線」、「のこぎり歯」、「垂直バー」、「空白パターン」と呼ばれる他のパターンを生成することができました。^{[3] [18] [17]}
