テレビ回線

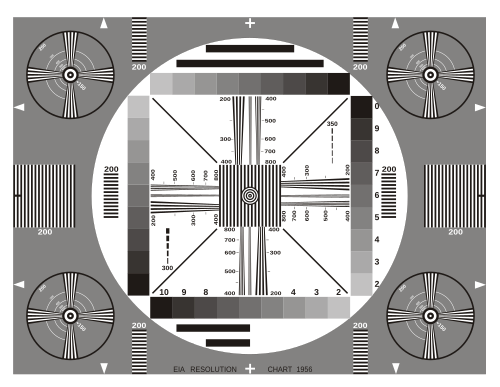

テレビジョンライン（TVL）は、アナログカメラまたはモニターの水平画像解像度の仕様です。^{[ 1 ]} TVLは、ビデオシステムにおける最も重要な解像度測定値の1つです。TVLは、標準EIA 1956解像度チャートを使用して測定できます。^{[ 2 ]}

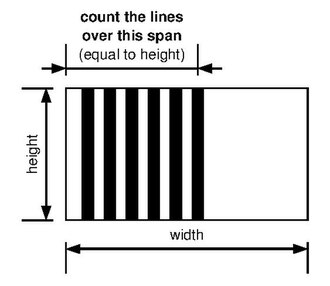

TVLは、画面の高さあたりに解像できる明暗の交互の垂直線の最大数として定義されます。^{[ 3 ]} 400 TVLの解像度とは、画面の高さと同じ水平範囲で、200本の明暗の垂直線と200本の明暗の垂直線を数えることができることを意味します。たとえば、 400 TVLの4×3インチ（10.2cm × 7.6cm ）モニターでは、モニターの3インチ（7.6cm ）幅で200本の暗い垂直線を数えることができます（モニター全体の幅4インチ（10cm ）ではなく、モニターの高さ3インチ（7.6cm ）が使用されていることに注意してください）。

TVLは、カメラやモニター固有の特性であり、使用される伝送システムの視覚帯域幅に影響されます。これは、 PALシステムでは625ライン、NTSCシステムでは525ラインといった、そのようなシステムの水平走査線の数と混同してはいけません。 ^{[ 3 ]}

次の表は、いくつかのアナログビデオシステムの水平解像度を示しています。^{[ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 11 ]}

アナログビデオ伝送は走査線に基づいているため、常に同じ数の水平線が伝送されます。しかし、いくつかの要因により、線内の細かいディテールを表示する能力が阻害されます。

1. カメラ、またはその他の素材の供給源。
2. 画像の保存と処理。
3. テレビ信号の送信、例えばラジオやケーブルによる放送。
4. テレビ受像機における映像の受信と再生。

• ケル係数とは、アナログテレビでは垂直解像度を、デジタルテレビでは水平解像度と垂直解像度の両方を、走査線数またはピクセル数のごく一部に制限する係数である。
