三角測量所

三角測量局は、三角点とも呼ばれ、非公式にはトリグとも呼ばれ、測地測量やその付近のその他の測量プロジェクト で使用される固定された測量局です。

測候所は通常、政府によって設置され、既知の座標と標高が公表されています。多数の測候所が、視認性と目立つように山頂に設置されています。柱の頂上に刻まれた金属板は、セオドライトや反射鏡の取り付けポイントとなる場合があり、再現性のある位置決めを確実にするために、何らかの運動学的カップリングが使用されることがよくあります。

三角測量ステーションは三角測量のネットワークを形成します。このネットワークにより、すべての土地の境界、道路、鉄道、橋梁、その他のインフラストラクチャの位置を正確に特定できます。これは、現代のインフラストラクチャの構築に不可欠な作業です。政府によって設置された既知のステーションとは別に、建設現場の近くには、建設の精度と進捗状況を監視するための臨時の三角測量ステーションがいくつか設置されています。

一部の三角測量局では、利便性のために全地球測位システムを使用しています。その精度には、電離層と対流圏の伝播遅延誤差が考慮されています。

現代の測量では、観測所はもはや多くの目的には必要ありませんが、ハイカーや飛行士にとってはナビゲーションの補助として今でも役立っています。たとえば、地図上の特定の小さな三角形は山頂を示します。

三角測量局の名称は地域によって異なります。一般的に、北米では三角測量局または三角測量局、イギリスでは三角点、アイルランドでは三角柱、オーストラリアとニュージーランドでは三角測量局または三角点、 ^[1]、南アフリカでは 三角ビーコンと呼ばれています。

1820 年代、ニュー サウス ウェールズの大部分は、ヨーロッパ人が到着した地域には未調査でした。ニュー サウス ウェールズの測量総監補佐として植民地に招聘されたトーマス ミッチェル少佐は、この土地の地図作成を支援するために三角測量の科学を導入しました。ジェロール山の独立した山頂は、彼の田園地帯の三角測量調査の最初の三角山頂として選ばれました。1828 年、ミッチェルは少人数のグループでシドニーから南に向かい、玄武岩の麓でキャンプを張り、毎日山頂まで遠足しました。囚人部隊が山頂の木々を伐採している間、ミッチェルは遠くの山頂を測量して地図に描き、地平線をスケッチしました。

1970年代初頭にオーストラリアで実施された国家測地測量と調整により、三角点の遺産が残されました。その多くは、地上のマークと、その上にある目に見える円盤を支える黒い四脚（ピラミッドフレーム）で構成されています。^[2]

•
  オーストラリア初の三角点
•
  三角測量ステーション、ニューサウスウェールズ州、オーストラリア
•
  タスマニア州ウェリントン山の頂上にある三角点

香港周辺の丘の上には三角測量の観測所が数多く設置されている。これらは、オーストラリアなど他の旧英国植民地で使用されていたものと非常によく似ており、白い柱の上に黒い帯が描かれている。

•
  香港の赤鱒角風景区にある三角測量ステーション

日本には、三角点（さんかくてん）という5つの種類の三角測量所があります。

クラス 1 (一等三角点、一刀三角点)

これらは約40キロメートル（25マイル）ごとに設置されており、必要に応じて約25キロメートル（16マイル）ごとに小さな柱が設置されています。^[3]日本全国に約1000本あります。柱は一辺が18センチメートル（7.1インチ）で、各柱は地中に埋められた2つの非常に大きな垂直の岩で固定されています。^[4]

クラス 2 (二等三角点、二等三角点)

約 8 キロメートル (5.0 マイル) ごとに設置されています。日本全国に約 5,000 基あり、柱の一辺は 15 センチメートル (5.9 インチ) です。各柱は、地下に埋め込まれた非常に大きな垂直の岩で固定されています。

クラス 3 (三等三角点、三等三角点)

日本全国に約 32,000 基が設置されており、約 4 キロメートル (2.5 マイル) ごとに 1 基ずつ設置されています。柱は 1 辺が 15 センチメートル (5.9 インチ) で、各柱は地中に埋められた大きな垂直の岩で固定されています。

クラス 4 (四等三角点、四等三角点)

約 2 キロメートル (1.2 マイル) ごとに設置されており、日本全国に約 69,000 基あります。柱は 1 辺が 12 センチメートル (4.7 インチ) で、各柱は地中に埋められた大きな垂直の岩で固定されています。

クラス 5 (五等三角点、五等三角点)

この標石は1899年に設置されたもので、現在日本で使用されている三角測量所の前身です。1級～4級の設置以降は、ほとんど使われていませんが、日本各地に今もいくつか残っています。

•
  東京都稲城市城山公園の3級三角点

2023年8月現在、ニュージーランド^[update]には5,765の三角点がある。それらは丘の上に設置されており、通常は白黒である。^[5]

•
  マウント・マウンガヌイ山頂の三角点

南アフリカには、国家地理空間情報局（歴史的には三角測量局として知られていた）によって設置された約28,000の三角ビーコンのネットワークがあります。 ^[6]これらのビーコンは通常、山、丘、または高層ビルに設置され、十字形の黒い金属板を支える白く塗装されたコンクリートの柱です。

•
  ケープタウンのライオンズヘッド山頂にある三角点ビーコン

スペインには、コンクリートの立方体の土台の上に 高さ120 cm、直径30 cmの円筒が乗ったコンクリート構造の三角測量ステーションが 11,000 箇所あります。

これらは国立地理研究所によって設置され、通常は白く塗装されており、「この標識を破壊すると法律により罰せられます」という警告を記した金属製のラベルが貼られている場合があります。

•
  ペニャララ山の頂上にある三角点（スペイン）

英国では、三角点は典型的にはコンクリートの柱であり、陸地測量局によって設置されました。

著名な丘や山の頂上に三角点を設置する作業は、1935年に始まりました。これは、イギリスの正確な三角測量に役立てるためです。陸地測量部の最初の三角点は、1936年4月18日にノーサンプトンシャーのコールドアッシュビーの近くに設置されました。低地や平坦な地域では、三角点のいくつかは海抜数メートルしかなく、1つは-1メートルのところもあります（ケンブリッジシャーのリトルウーズ付近、TL61718 89787）。^[7] すべての三角点が設置されていたときは、晴天であればどの三角点からも少なくとも2つの他の三角点を見ることができましたが、その後の植生の成長により、必ずしもそうとは限りません。その後、他の三角点の視線間の角度を注意深く測定することで三角形のシステムを構築し、それを単一のベースラインに参照して、国全体をカバーする高精度の測定システムを構築できました。

英国のほとんどの地域では、三角点は、上に向かって細くなる、四角いコンクリート（石の場合もある）のピラミッドまたはオベリスクです。上部には、3 本の腕と中央のくぼみがある真鍮のプレートが固定されており、これは「スパイダー」と呼ばれています。これは、隣接する三角点への角度測定に使用するセオドライトを取り付けて中心に配置するために使用されます。側面には通常、ベンチマークが設置されており、「フラッシュ プレート」と呼ばれるプレートに「O S B M」（Ordnance Survey Bench Mark）の文字と三角点の参照番号が記されています。目に見える三角点の内側と下には、国立グリッド参照が正確にわかっている隠れた参照マークがあります。標準的な三角点の設計は、Ordnance Survey の三角測量および水準測量部門の責任者であったブリガディエ マーティン ホーティン（1898 年 - 1968 年）の功績によるものです。 ^[8]航空写真やレーザーやGPSを使ったデジタルマッピングがその役割をほぼ担うようになったため、現在では地方から三角点の多くが姿を消しつつあります。OSサイトのページから引用すると、「氷山のように、地表より地表下の三角点のほうが多くなっています。」^[9]同じ情報源から引用すると、「今日、OSネットネットワークを構成する受信機は、イギリス全土にわたってわずか3mmの精度で調整されています。」

•
  イングランド、ウォリックシャー州ウートン・ワウェン近くの三角点
•

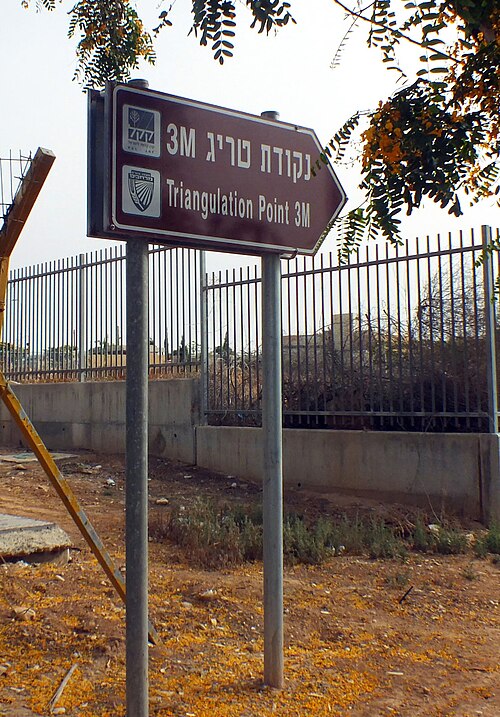

  オファキム郊外にあるイスラエルのカッシーニ・ソルドナー測量システムの三角点 3M の標識。

米国国立測地測量局（NGS）とその前身機関は、水平位置（緯度と経度）、高さ、重力の恒久的な測量マークを含む国家空間参照システム（NSRS）を管理しています。一部のマークには、水平位置と高さの両方の情報があります。一部のマークはNGSによって設置されました。他のマークは、州の高速道路局など他の組織によって設置されましたが、NSRSを構成するデータベースに含まれています。マークに関する情報は、オンラインで一般に公開されています。NSRSのポイントの数は1,500,000を超えています。^[10]

この画像は、バーモント州フェアヘブンのファースト バプティスト教会の尖塔、水平測量標（三角測量ステーション）であり、NGS 国家空間参照システムでは永久 ID OD1373 として記述されています。

•
  フェアヘブン第一バプテスト教会
