TO -92 は、主にトランジスタに使用される半導体パッケージの一般的な形式です。ケースはエポキシ樹脂またはプラスチックで作られることが多く、非常に低コストでコンパクトなサイズを実現します。
歴史と起源
JEDEC TO-92記述子は、パッケージの元のフルネームである「トランジスタアウトラインパッケージ、ケーススタイル92」に由来しています。 [1]このパッケージはSOT54という名称でも知られています。1966年までに、このパッケージはモトローラの2N3904デバイスなどに使用されていました。 [2]
建設と方向性
.jpg/500px-Transistorer_(cropped).jpg){kind=spacer}
ケースはトランジスタ素子の周囲に 2 つの部分で成形されています。表面は平らで、通常は機械で印刷された部品番号が付いています (初期の例では部品番号が上面に印刷されていました)。背面は半円形です。ケースの周囲には射出成形プロセスによる成形バリの線が見られます。
リードはケースの底から突き出ています。トランジスタの表面を見ると、リードは一般的に左から右に、 2N シリーズ (JEDEC) トランジスタのエミッタ、ベース、コレクタとして構成されていますが、 2S シリーズ (日本) トランジスタで一般的に使用されるエミッタ、 コレクタ、ベースや、多くの BC シリーズ ( Pro Electron ) タイプでコレクタ、 ベース、エミッタなどの他の構成も可能です。
表面に 1 文字と数桁の数字のみで構成された部品名がある場合は、日本の部品番号または Pro Electron の部品番号のいずれかである可能性があります。したがって、「C1234」は 2SC1234 デバイスである可能性が高いですが、「C547」は通常「BC547」の略です。
ケースから出ているリード線の間隔は 0.05 インチ (1.27 mm) です。配線スペースを広くするために、リード線を外側に 0.10 インチ (2.54 mm) 間隔に曲げると便利な場合がよくあります。[3] リード線があらかじめ曲げられたユニットは、アプリケーションに応じて、特定のボードレイアウトに合わせて注文できます。または、リード線を手動で曲げることもできますが、手動で構成された他のデバイスと同様に、リード線が簡単に折れる可能性があるため、注意が必要です。
TO-92 ハウジングの物理的寸法は製造元によって若干異なる場合がありますが、1.27 mm のリード間隔を遵守する必要があります。
利点
- このタイプのトランジスタは非常に安価に製造でき、基板スペースもほとんど占有しません。ほとんどのモデルは卸売業者から大量に入手できます。
- これらは幅広い用途があるため、小さな電気店で簡単に見つけることができ、趣味の作業や試作に人気があります。
デメリット
このタイプのケースの主な欠点は、ヒートシンクがないことです。
- これらのタイプのトランジスタや IC は、TO-220などの高電力の同等品ほど多くの電力を処理できず、過剰な電力を消費するとすぐに焼損する可能性があります。
- TO-92 には標準のピン配置はありません。アメリカのBJT はEBC ピン配置を使用しますが、日本の BJT は ECB ピン配置を使用し、一部の RF デバイスは BEC ピン配置を使用します。[引用が必要]
電圧と電流
TO-92 デバイスは主に低電圧 / 低電流 (<30 V、<1 A) アプリケーションで使用されますが、高電圧 (600 ボルト Vce) および高電流 (5 A Ic) デバイスも利用できます。公称最大消費電力は 1 ワット (600 mW) 未満です。
バリエーション
2 つの接続を持つダイオードまたは集積回路 (温度センサーなど) の場合、中央のリードは接続されていないか、完全に省略されています。

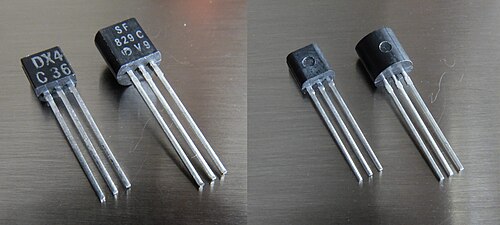

1960年代後半、フェランティは「E-Line」と呼ばれる互換性のあるフットプリントの小型パッケージを導入しました。[4] [5]このパッケージは後に英国規格として標準化され（JEDECによるものではない）、フェランティセミコンダクターズの後継企業（プレッシー、ゼテックスセミコンダクターズ、ダイオードインコーポレイテッド[6]）で生産が継続されました。東ドイツでは、E-Lineパッケージは「ミニプラスト」パッケージとして知られ、エアフルト・ミクロエレクトロニック社で広く使用されていました。
標準
TO-92 パッケージの一般的なコンポーネント
一般的なトランジスタ:
- BC548、汎用NPNトランジスタ
- BC558、汎用PNPトランジスタ
- 2N3904、汎用NPNトランジスタ
- 2N3906、汎用PNPトランジスタ
- 2N7000、NチャネルFET
- BS170、NチャネルFET、2N7000に類似
- PN2222Aは、 TO-18パッケージに入っていたオリジナルの2N2222 NPNトランジスタの「プラスチック」バージョンです。
その他の共通コンポーネント:
