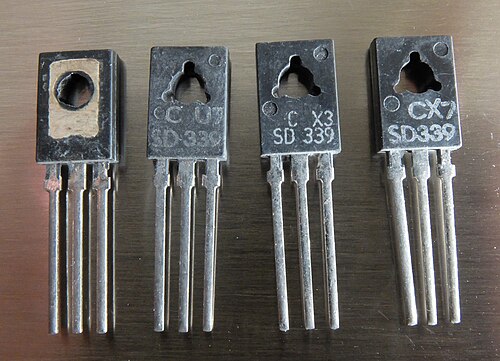

TO-126パッケージに収められたトランジスタの表裏。TO-126は、トランジスタなどの3ピンデバイス用の半導体パッケージの一種です。[ 1 ] パッケージは長方形で、中央に穴が開いており、基板やヒートシンクに簡単に取り付けられるようになっています。通常、パッケージの片面には金属板が露出しており、パッケージ内部でトランジスタのダイが金属板の反対側に接合されています。[ 2 ]これにより、トランジスタのダイから外部ヒートシンクへの効率的な熱伝達が可能になりますが、金属板がダイに電気的に接続されていることも意味します（バイポーラ接合トランジスタの場合、通常はコレクタがこの金属板に接続されます）。
歴史と起源
JEDEC TO-126 という記述子は、パッケージの元の正式名称である Transistor Outline Package, Case Style 126 に由来しています。[ 3 ]更新された JEDEC アウトライン システムでは、パッケージは TO-225AA と番号付けされています。[ 2 ]
STMicroelectronicsはこのパッケージスタイルをSOT-32と呼んでいます。[ 4 ]
