短波ラジオ受信機

短波ラジオ受信機は、1.6 から 30 MHzまでの 1 つ以上の短波帯域を受信できるラジオ受信機です。短波ラジオ受信機は、FM ラジオ、長波、中波などの他の放送帯域も受信します。短波ラジオ受信機は、短波リスナーと呼ばれる熱心な愛好家によってよく使用されます。

歴史

第一次世界大戦以前からアマチュア無線家や無線実験者によって自作の短波受信機が使われていたが、^[1]^[2]短波ラジオ受信が一般大衆に初めて利用可能になったのは、1920年代半ばに放送バンド無線機の付属品として販売された短波周波数変換器の使用を通じてであった。このような変換器は一般に性能が不十分であることが判明したため、専用の短波受信装置がすぐに市場に登場した。ナショナル・ラジオ・カンパニーは1927年に短波再生受信機SW-2「スリルボックス」を発表し、後に高く評価されたSW-3などの改良モデルを提供した。その他の注目すべき初期の短波受信機には、パイロット・ラジオの再生受信機「スーパーワスプ」シリーズがある。^[3]

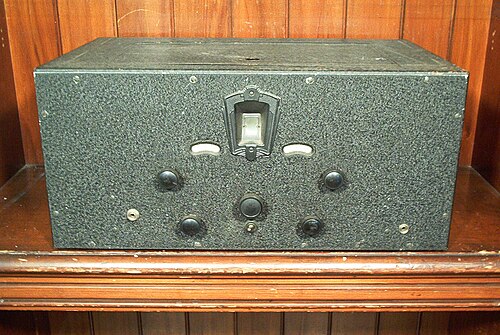

EHスコット無線研究所は1920年代後半にスーパーヘテロダイン「世界記録」短波受信機キットを発売し、 ^[4]^[3]、1931年にハマーランドは「コメットプロ」を発表しました。これは、最初の完全に組み立てられた商用短波スーパーヘテロダイン受信機です。^[5] ハリクラフターズは1935年に「スーパースカイライダー」を発表しました。これは、 30MHzまでの放送帯域をカバーするいくつかの異なるモデルで利用可能なスーパーヘテロダイン短波受信機です。 ^{[3] 1936年にハマーランドは「}スーパープロ」スーパーヘテロダイン短波受信機を発表しました。 ^[6]

スーパーヘテロダイン受信機回路はすぐにそれまでの受信機設計のほとんどを置き換え、RCA、ゼニス、フィルコ、エマーソン、ストロンバーグ・カールソンなどのラジオメーカーは、中波と短波の両方の帯域を受信できるテーブル型またはコンソール型の「全波」セットを消費者に提供した。1936年までに、コンソール型ラジオの100%とテーブル型ラジオの65%が短波放送を受信できると推定された。^[3]

1939年から1941年にかけていくつかのプロトタイプを開発した後、ゼニスは1942年にモデル7G605トランス・オーシャン「クリッパー」を発表しました。これは消費者向けに販売された初期のポータブル短波受信機です。 ^[7]^[8]短波受信機の設計では伝統的に真空管が使用されていましたが、 1950年代にソリッドステート回路設計が登場し始めました。マグナボックスモデルAW-100は1957年に発表され、^{[9]トランス・オーシャン・ロイヤル1000（1957年）}^[10]^[11]^[12]やトランス・ワールド・ポータブルT-9コード126（1958年）^[13]とともに、完全にトランジスタ化された最初の商用短波ラジオ受信機の1つでした。

短波受信機は進化するにつれ、初期の受信機に比べて多くの改良が加えられました。直接デジタルチューニングにより、アナログチューナーに固有の推測と不正確さが排除されました。ソリッドステートコンポーネントにより周波数ドリフトが最小限に抑えられました。同期検出により、オーディオの忠実度と安定性が向上しました。また、コンポーネントと集積回路の小型化により、満足のいく短波受信を提供するのに十分な感度を備えた小型のポータブル短波受信機の製造が可能になりました。^[14]

受信機の種類と機能

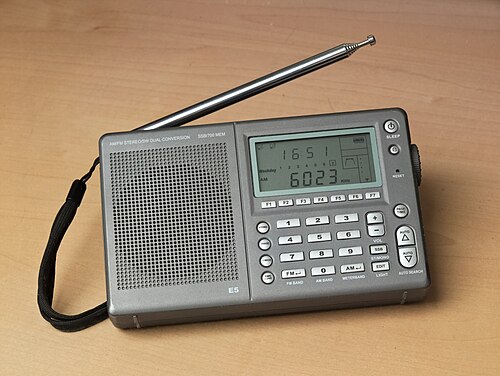

現代の電池駆動のポータブル短波ラジオ受信機は、ワールドラジオ受信機またはワールドバンド受信機と呼ばれることが多く、主に国際放送を受信したい人向けに販売されており、コンパクトな「旅行用サイズ」からより小さな「ポケットサイズ」までさまざまなサイズで提供されている。^[15]

通信受信機として知られる短波受信機は、通常、アマチュア無線、商業、軍事施設、および本格的な趣味で使用される大型の卓上受信機です。通常、感度と選択性を高める機能が備わっています。^[16]

短波受信用のラジオは、一般的に、地元の中波、長波、またはFM 放送バンド向けのものよりも性能が高いです。これは、短波信号を確実に受信するには、感度、選択性、ダイナミックレンジ、および周波数安定性が向上したラジオが必要であるためです。現代の短波ラジオ受信機は比較的安価で入手しやすく、多くの愛好家はポータブルの「ワールドバンド」受信機と内蔵の伸縮アンテナを使用しています。本格的な愛好家は、ワイヤと絶縁体で作られたダイポールなど、電気ノイズ源から離れた場所にある通信受信機と屋外アンテナを使用する場合があります。

一般的な短波ラジオ受信機の設計は、スーパーヘテロダイン受信機です。ソフトウェア定義無線は、フィルタリング、復調、またはその他の処理のために、スーパーヘテロダイン受信機の 1 つ以上のステージをデジタル信号処理に置き換えます。

基本的な受信機機能

設備の整った短波ラジオ受信機は、放送局が従来使用してきたAMモードに加えて、CWモードとSSBモードも受信できます。最新の短波ラジオ受信機の中には、デジタルラジオ信号を受信できるものもあります。

一部の受信機は、国際協定によって割り当てられた周波数帯域内でのみチューニングします。これは、制限的な法律により非放送局の聴取が禁止されている国では必要な場合があります。その他の受信機は、短波周波数範囲全体にわたって連続チューニングを提供し、アマチュア無線、船舶、航空、公共放送局、放送局を聴取できるようにします。

アナログ受信機のチューナーには、近接した周波数を正確に調整できるようにバンドスプレッドコントロールが含まれている場合があります。デジタルチューニング機能を備えた受信機では、通常、十分な精度と正確さで周波数を直接入力できるため、追加の微調整は必要ありません。

代表的な特徴

短波受信機には通常、いくつかの特殊な機能が備わっています。^[17]

RFゲイン制御 - これには RF 減衰器が含まれる場合があります。
1.6 MHz から 30 MHz までの短波帯域の一部またはすべてを受信します。
1 つ以上のフロントエンドRFフィルター。
サポートされている復調タイプ:
- 振幅変調（AM）
- デジタルラジオモンディアル(DRM)
- 単側波帯変調(SSB、LSB、USB) - ( BFOと積検出器を使用します。BFO は調整可能な場合があります)
- モールス信号連続波(CW) - (BFO とプロダクト検出器を使用します。BFO は調整可能な場合があります)
- 周波数変調（FM）
オーディオリミッター
ノイズブランカー
信号強度計。
AVC/ AGCの調整。
アンテナダイバーシティ- たとえば、Antennen-Diversity-Gerät ^{[18]を備えた Telefunken E127 および}HPSDRの一部のバージョンによってサポートされています。
アンテナチューナー。
通過帯域帯域幅- 選択可能な帯域幅が複数ある場合があります。
周波数表示ダイヤル - アナログまたはデジタル。^[15]

スーパーヘテロダイン受信機の追加情報:

シングル、ダブル、トリプル、またはクワッド変換。
IFフィルターの種類。
画像応答拒否率

ソフトウェア定義無線/デジタルベースバンド受信機の追加機能:

ウォーターフォール表示がサポートされているかどうか。
同相信号と直交信号の両方:
- IQ信号- 帯域幅。
- A/D コンバータのビット数 (IQ 信号帯域幅内で達成可能な最大ダイナミックレンジを決定します。10 ビットは約 60 dB に相当します)

ソフトウェア無線

現代の短波受信機で広く使われるようになった機能は、デジタル信号処理の略であるDSP技術です。DSPは信号を処理するデジタル手段の使用であり、短波受信機の主な利点は、受信機の帯域幅を現在の受信状況や受信する信号の種類に合わせて調整できることです。典型的なアナログのみの受信機では、固定帯域幅の数が限られているか、1つしかありませんが、DSP受信機では40以上の個別に選択可能なフィルターを備えている場合があります。^[19]

現代の短波放送受信におけるもう一つの重要な傾向は、「PC ラジオ」、つまり標準的なパーソナルコンピュータで制御できるように設計されたラジオの使用です。 [^要出典]これらのラジオは、その名前が示すように、ラジオに接続された (シリアル) ポートを使用して、専用の PC ソフトウェアによって制御されます。PC ラジオにはフロントパネルがまったくなく、コンピュータ制御専用に設計されている場合もあります。これによりコストが削減されます。純粋なソフトウェア定義ラジオでは、すべてのフィルタリング、変調、信号操作がソフトウェアで行われ、通常は PCサウンドカードまたは専用の DSP ハードウェアによって行われます。^[20]

「ボートアンカー」

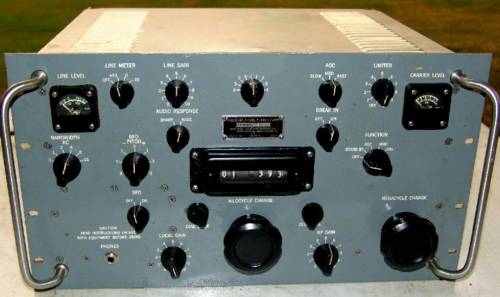

古い真空管式通信受信機は、その大きさと重量からボートアンカーという愛称で親しまれています。そのような受信機には、コリンズR-390とR-390A、RCA AR-88、ラカルRA-17L、マルコーニエレットラなどがあります。しかし、現代のソリッドステート受信機でも、プレッセイPR2250、レディフォンR551、ローデ・シュワルツEK070など、非常に大きくて重いものがあります。 ^[21]
