シャックル

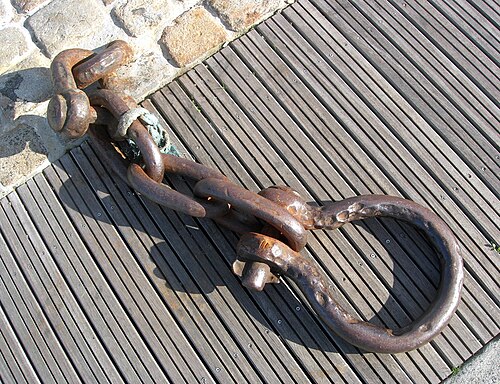

シャックル（またはシャックルボルト）は、ガイブとも呼ばれ、開口部をクレビスピンまたはボルトで固定したU字型の金属片、またはクイックリリースロックピン機構で固定したヒンジ付き金属ループです。この用語は、手錠や、同様の方法で機能する他の同様の考案された拘束装置にも適用されます。シャックルは、ボートや船舶から産業用クレーンのリギングまで、あらゆる種類のリギングシステムの主要な接続リンクであり、異なるリギングサブセットをすばやく接続または切断できるようにします。

シャックルもまた、南京錠のロック機構に使用される同様の形状の金属片である。^[1]カラビナは登山で使用されるシャックルの一種である。

ループの「O」字型が大きいため、このシャックルは、横方向の負荷をあまり発生させずに、さまざまな方向からの負荷に耐えることができます。ただし、ループの形状が大きいため、全体的な強度は低下します。アンカー シャックルとも呼ばれます。

チェーン シャックルとしても知られる D シャックルは、チェーンのループのような形をした細いシャックルで、通常はピンまたはねじ付きピンで留められます。D シャックルは非常に一般的で、他のほとんどのシャックル タイプは D シャックルのバリエーションです。小さなループは、主に直線で高い負荷に耐えることができます。横方向およびラック方向の負荷により、D シャックルがねじれたり曲がったりすることがあります。

この長いバージョンの D シャックルは、ハリヤードを帆、特にバミューダ リグボートなどのヘッドボードが取り付けられた帆に取り付けるために使用されます。ヘッドボード シャックルは、平らなストラップのステンレス鋼から打ち抜かれることが多く、ループの上部と下部の間に追加のピンが付いているため、ヘッドボードがハリヤードの 接合されたアイを擦りむくことはありません。

ピン シャックルは、クレビスと同様に、アンカー ボルトとコッター ピンで閉じられます。このため、業界用語では、しばしばクレビスと呼ばれます。ピン シャックルは、紛失を防ぐために、通常はスプリットピンまたは捕捉ワイヤーを使用して、ボルトをシャックル本体に固定する必要があるため、作業が不便な場合があります。クレーン リギングで使用されるより安全なバージョンは、コッター ピンの横に固定ナット (ハードウェア)を組み合わせたものです。ピン シャックルは、アンカー ボルトが回転することが予想される多くのリギング アプリケーションで実用的です。

名前が示すように、スナップ シャックルは片手で簡単に締められるファスナーです。バネ式のロック機構を使用してヒンジ シャックルを閉じ、負荷がかかった状態では外すことができます。これは潜在的な安全上の問題ですが、非常に便利な場合もあります。スナップ シャックルは他の形式のシャックルほど安全ではありませんが、一時的な使用や、船員のハーネステザーやスピネーカー シートの取り付けなど、頻繁に移動または交換する必要がある状況では便利です。注: このタイプのシャックルを使用して大きな負荷を解放すると、動作が悪くなり (解放が困難になる)、ピン アセンブリまたはスプリット リングが故障する可能性があります。

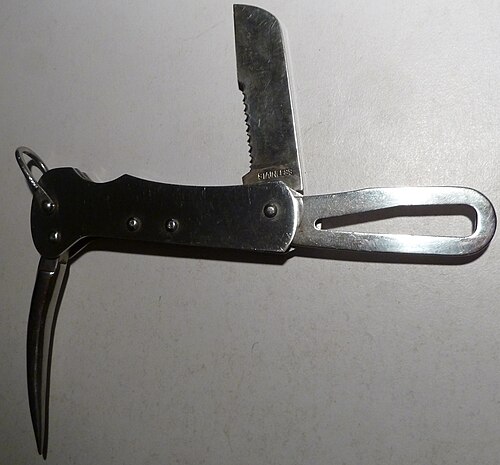

ピンにはネジが切られており、シャックルの片方の脚にはタップが切られています。ピンは固定式の場合があり、通常はワイヤーでシャックルに取り付けられています。ネジは締めすぎたり、塩分を含んだ空気で腐食したりするとかじりつくことがあるため、すべてのネジにラノリンをたっぷり塗るか、グリースを多めに塗っておくとよいでしょう。シャックルキーや金属製のマーリンスパイクは、固く締まったナットを緩めるのに便利なツールです。

安全のため、ピンが緩まないように、ねじ付きシャックルをマウスで固定するのが一般的です。これは、ピンの穴に通してシャックル本体の周りにマウスワイヤーまたはナイロン結束バンドを巻き付けることで行われます。ねじ端に十字穴があるピンには、コッターピンを使用できます。ワイヤーの欠点の 1 つは、材質の違いによりマウスで固定するとガルバニック腐食が発生する可能性があることです。シャックルが空気や水にさらされる場所で使用すると特に悪影響があります。ナイロンは、シャックルが大きく動くことが予想される場所での使用は推奨されません。^[2]

ツイスト シャックルは通常、平均よりいくらか長く、ループの上部がピンに対して垂直になるように 90 度のツイストが施されています。このシャックルの用途の 1 つは、ジブハリヤードブロックをマストに取り付けたり、ジブ ハリヤードをセイルに取り付けたりして、ラフのねじれを減らし、セイルをより適切にセットできるようにすることです。

PBO（IUPAC名：ポリ（p-フェニレン-2,6-ベンゾビスオキサゾール）、アラミド（ケブラー、 テクノーラ、トワロン）、ベクトラン、炭素繊維、超高分子量ポリエチレン（UHMWPE、ダイニーマ、スペクトラ）などの現代の強力な繊維 やその他の合成繊維は、ソフトシャックルと呼ばれるロック可能なループに結ぶこともできる超強力なロープの製造に使用されます。^[3]

sailmagazine.com によると、「ソフトシャックルは、金属シャックルが果たすほぼすべての機能に対応でき、多くの場合、金属シャックルよりも優れています。ソフトシャックルは関節の動きが良く、負荷がかかっていないときにガタガタと音を立てず、つま先レールを噛み砕いたり、マストやデッキを傷つけたりせず、頭をぶつけても痛くなく、簡単に外すことができ、重要な瞬間にピンが船外に落ちることもありません」。^[4]現代のロープは、3 倍の太さではるかに重い鋼線と同じ重量の荷物を持ち上げることができます。ソフトシャックルは鋭いエッジで切断されたり、燃えたり、環境によっては劣化したりする可能性があるため、金属シャックルが好まれる場合があります。

ダイニーマやその他の現代の繊維で作られたソフトシャックルの欠点の 1 つは、熱、また摩擦によって生じる熱によって弱くなりやすいことです。最大荷重がかかったときに摩擦熱を引き起こす可能性のあるたるみを取り除くために、しばらく中程度の荷重をかけることをお勧めします。

ソフトシャックルの止め結びには、トゥルー・ラバーズ・ノット、ダイヤモンド・ノット、ダブルライン・ケルト・ボタン・ノット、またはチャイニーズ・ボタン・ノット（ABOK #600、ABOK #601、ABOK #603を二重にして、一方の末端がもう一方の末端を逆にたどるようにし、出てくる末端が結び目から一緒に出てくるときに反対側の主要部分に埋め込まれるようにして、チャイニーズ・フィンガー・トラップ・アタッチメントにする）があります。別の好ましい止め結びは、2本のロープを組み合わせた壁+クラウン+壁+クラウン・ノット（2ストリング・ローズ・ノット）です。^[5]後者の結び方は、戻ってくる末端に厚みが加わるため、ボタンの首の周りの目という最も弱い部分で急激な湾曲が少なくなるという利点があります。^[5]

•
  完全に埋め込まれたダイニーマ ソフト シャックルが開き、リングが閉じたアイ
•
  ダイニーマソフトシャックルオープン、リングを使用してアイオープン
•
  ダイニーマソフトシャックル（ダイヤモンドノットヘッドロック付き）
•
  ソフトシャックルは[ダイヤモンドノット]ヘッドと[タークスヘッド]カラーが開いています
•
  ソフトシャックル（ダイヤモンドノット）ヘッドと（タークスヘッド）カラーロック
•

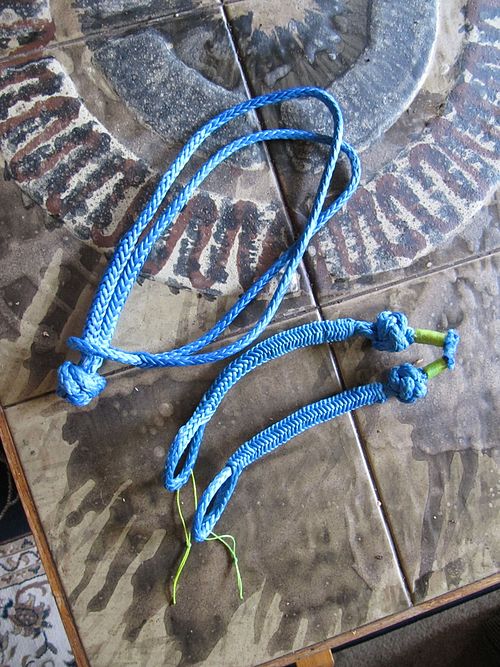

  2 つは [ダイヤモンド ノット] ヘッドと、開く紐が付いた埋め込みアイ付きで、1 つは両端が埋め込みボタン ノットで、交差する側面でアイを調整できます。
